施工现场临时用电安全技术规范JGJVIP免费

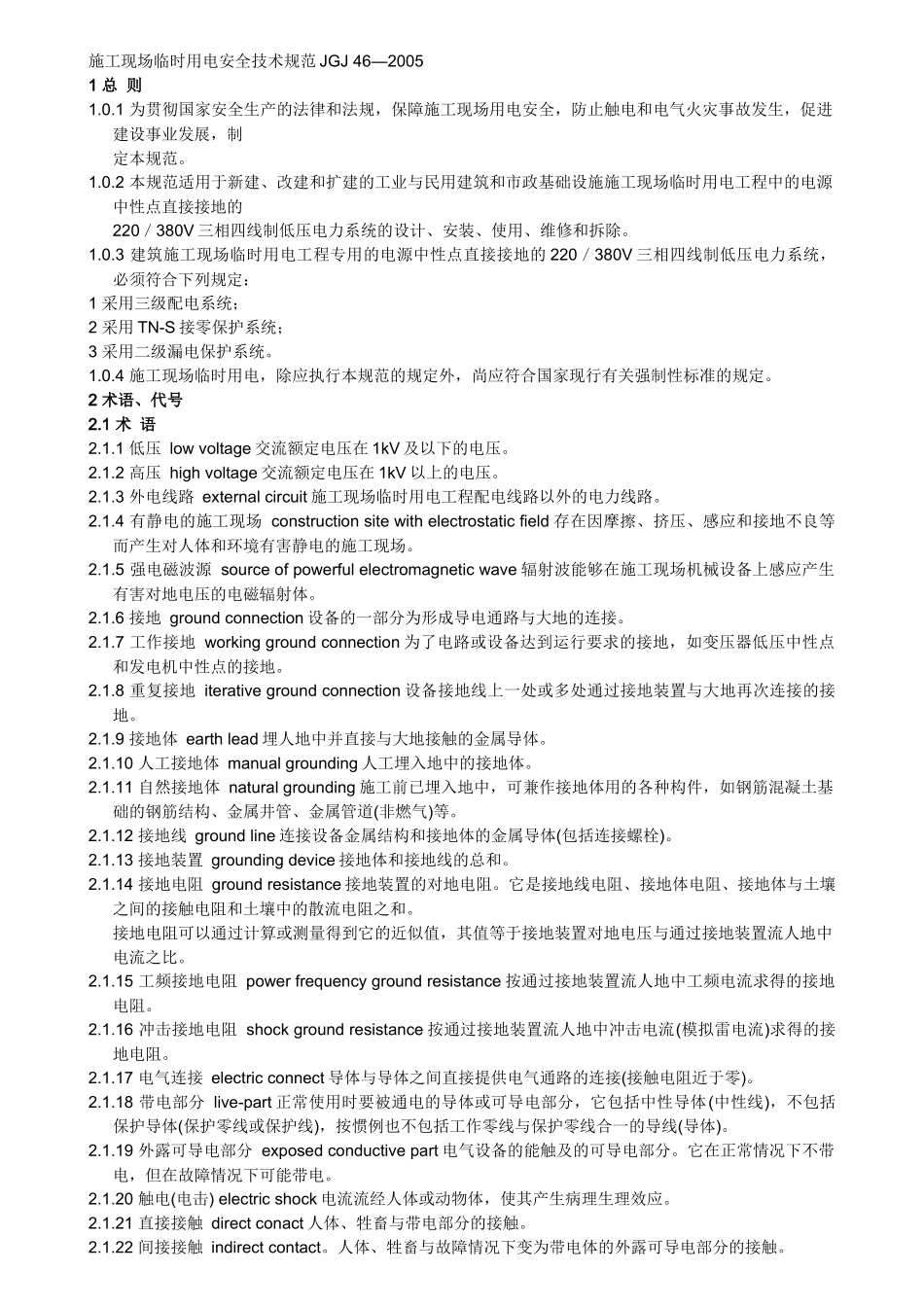

施工现场临时用电安全技术规范JGJ46—20051总则1.0.1为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，制定本规范。1.0.2本规范适用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220／380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。1.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的220／380V三相四线制低压电力系统，必须符合下列规定：1采用三级配电系统；2采用TN-S接零保护系统；3采用二级漏电保护系统。1.0.4施工现场临时用电，除应执行本规范的规定外，尚应符合国家现行有关强制性标准的规定。2术语、代号2.1术语2.1.1低压lowvoltage交流额定电压在1kV及以下的电压。2.1.2高压highvoltage交流额定电压在1kV以上的电压。2.1.3外电线路externalcircuit施工现场临时用电工程配电线路以外的电力线路。2.1.4有静电的施工现场constructionsitewithelectrostaticfield存在因摩擦、挤压、感应和接地不良等而产生对人体和环境有害静电的施工现场。2.1.5强电磁波源sourceofpowerfulelectromagneticwave辐射波能够在施工现场机械设备上感应产生有害对地电压的电磁辐射体。2.1.6接地groundconnection设备的一部分为形成导电通路与大地的连接。2.1.7工作接地workinggroundconnection为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。2.1.8重复接地iterativegroundconnection设备接地线上一处或多处通过接地装置与大地再次连接的接地。2.1.9接地体earthlead埋人地中并直接与大地接触的金属导体。2.1.10人工接地体manualgrounding人工埋入地中的接地体。2.1.11自然接地体naturalgrounding施工前已埋入地中，可兼作接地体用的各种构件，如钢筋混凝土基础的钢筋结构、金属井管、金属管道(非燃气)等。2.1.12接地线groundline连接设备金属结构和接地体的金属导体(包括连接螺栓)。2.1.13接地装置groundingdevice接地体和接地线的总和。2.1.14接地电阻groundresistance接地装置的对地电阻。它是接地线电阻、接地体电阻、接地体与土壤之间的接触电阻和土壤中的散流电阻之和。接地电阻可以通过计算或测量得到它的近似值，其值等于接地装置对地电压与通过接地装置流人地中电流之比。2.1.15工频接地电阻powerfrequencygroundresistance按通过接地装置流人地中工频电流求得的接地电阻。2.1.16冲击接地电阻shockgroundresistance按通过接地装置流人地中冲击电流(模拟雷电流)求得的接地电阻。2.1.17电气连接electricconnect导体与导体之间直接提供电气通路的连接(接触电阻近于零)。2.1.18带电部分live-part正常使用时要被通电的导体或可导电部分，它包括中性导体(中性线)，不包括保护导体(保护零线或保护线)，按惯例也不包括工作零线与保护零线合一的导线(导体)。2.1.19外露可导电部分exposedconductivepart电气设备的能触及的可导电部分。它在正常情况下不带电，但在故障情况下可能带电。2.1.20触电(电击)electricshock电流流经人体或动物体，使其产生病理生理效应。2.1.21直接接触directconact人体、牲畜与带电部分的接触。2.1.22间接接触indirectcontact。人体、牲畜与故障情况下变为带电体的外露可导电部分的接触。2.1.23配电箱distributionbox一种专门用作分配电力的配电装置，包括总配电箱和分配电箱，如无特指，总配电箱、分配电箱合称配电箱。2.1.24开关箱switchbox末级配电装置的通称，亦可兼作用电设备的控制装置。2.1.25隔离变压器isolatingtransformer指输入绕组与输出绕组在电气上彼此隔离的变压器，用以避免偶然同时触及带电体(或因绝缘损坏而可能带电的金属部件)和大地所带来的危险。2.1.26安全隔离变压器safetyisolatingtransformer为安全特低电压电路提供电源的隔离变压器。它的输入绕组与输出绕组在电气2：55少由相当于双重绝缘或加强绝缘的绝缘隔离开来。它是专门为配电电路、工具或其他设备提供安全特低电压而设计的。2.2.1DK——电源隔离开关；2.2.2H——照明器；2.2.3L1、L2、L3——三相电路的三相相线；2.2.4M——电动...
