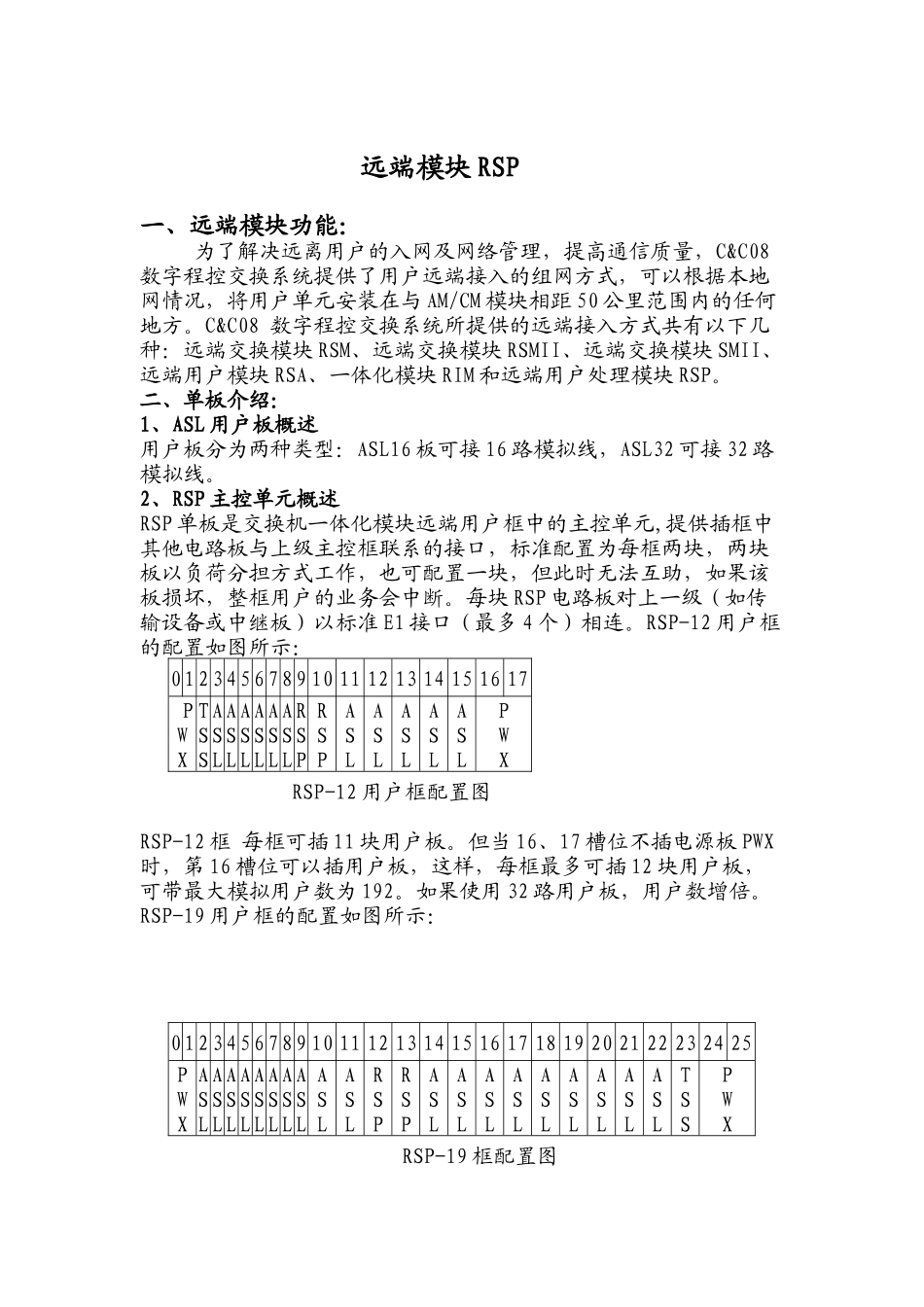

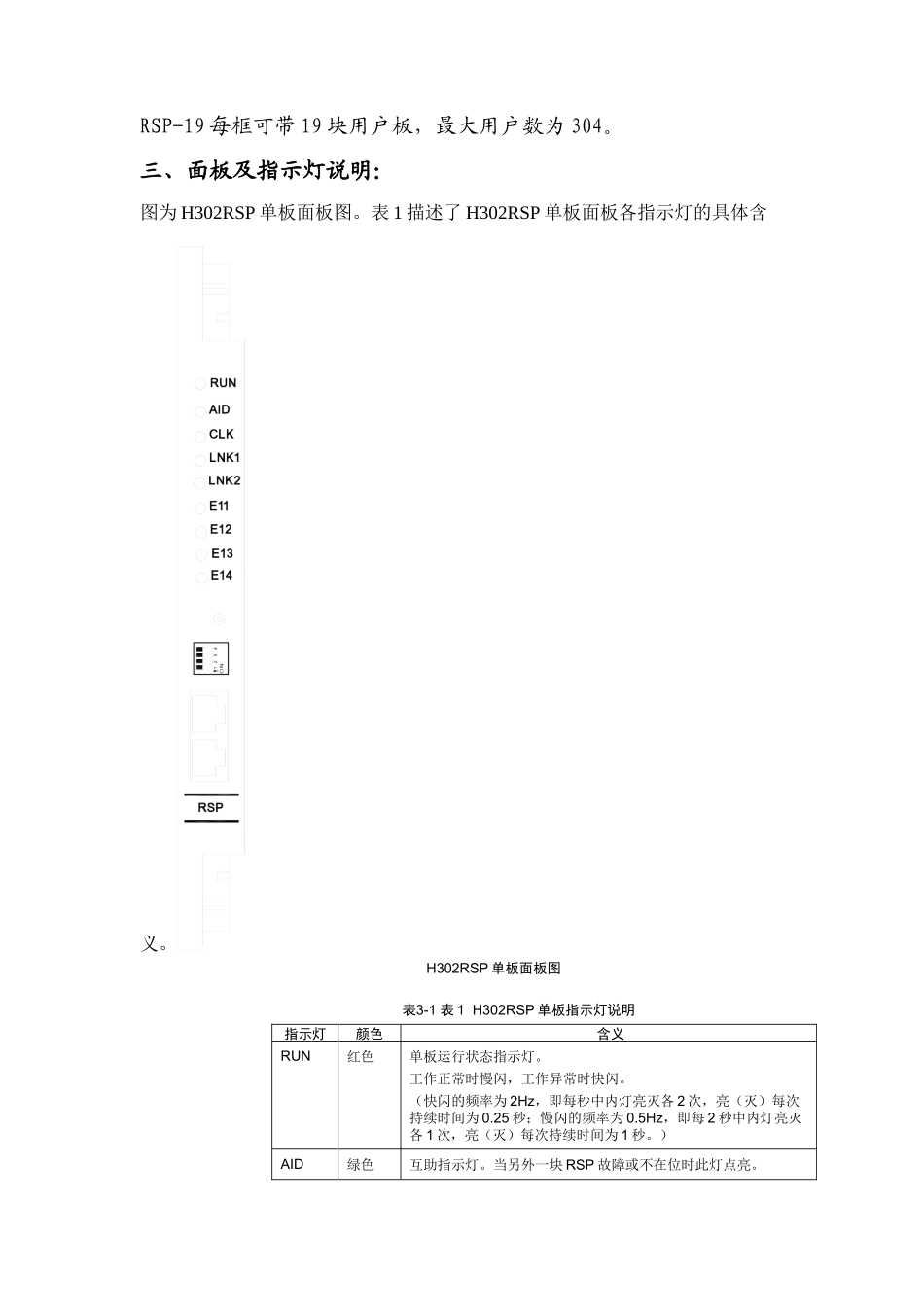

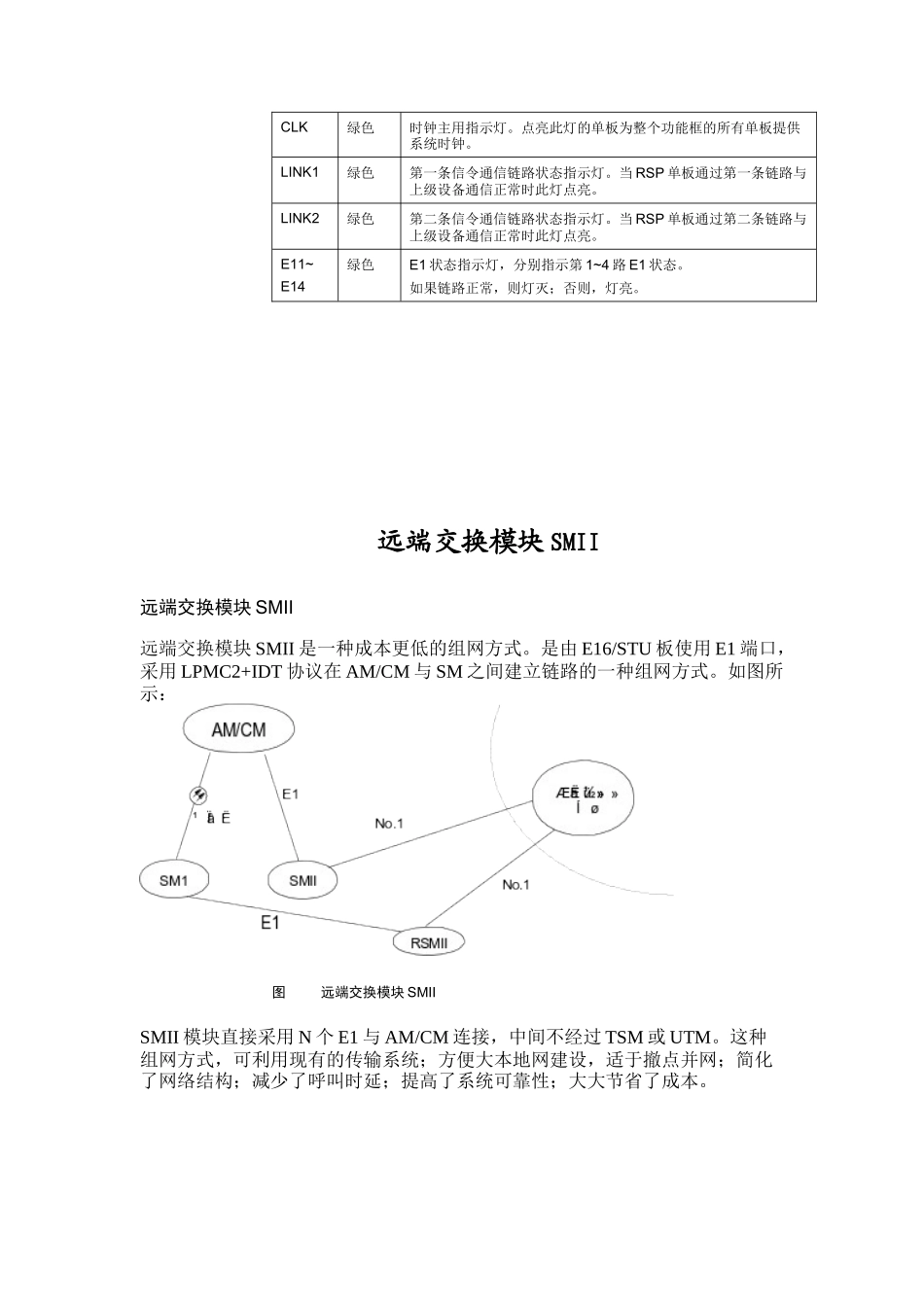

远端模块RSP一、远端模块功能：为了解决远离用户的入网及网络管理，提高通信质量，C&C08数字程控交换系统提供了用户远端接入的组网方式，可以根据本地网情况，将用户单元安装在与AM/CM模块相距50公里范围内的任何地方。C&C08数字程控交换系统所提供的远端接入方式共有以下几种：远端交换模块RSM、远端交换模块RSMII、远端交换模块SMII、远端用户模块RSA、一体化模块RIM和远端用户处理模块RSP。二、单板介绍：1、ASL用户板概述用户板分为两种类型：ASL16板可接16路模拟线，ASL32可接32路模拟线。2、RSP主控单元概述RSP单板是交换机一体化模块远端用户框中的主控单元,提供插框中其他电路板与上级主控框联系的接口，标准配置为每框两块，两块板以负荷分担方式工作，也可配置一块，但此时无法互助，如果该板损坏，整框用户的业务会中断。每块RSP电路板对上一级（如传输设备或中继板）以标准E1接口（最多4个）相连。RSP-12用户框的配置如图所示：01234567891011121314151617PWXTSSASLASLASLASLASLASLRSPRSPASLASLASLASLASLPWXRSP-12用户框配置图RSP-12框每框可插11块用户板。但当16、17槽位不插电源板PWX时，第16槽位可以插用户板，这样，每框最多可插12块用户板，可带最大模拟用户数为192。如果使用32路用户板，用户数增倍。RSP-19用户框的配置如图所示：012345678910111213141516171819202122232425PWXASLASLASLASLASLASLASLASLASLASLRSPRSPASLASLASLASLASLASLASLASLASLTSSPWXRSP-19框配置图RSP-19每框可带19块用户板，最大用户数为304。三、面板及指示灯说明：图为H302RSP单板面板图。表1描述了H302RSP单板面板各指示灯的具体含义。H302RSP单板面板图表3-1表1H302RSP单板指示灯说明指示灯颜色含义RUN红色单板运行状态指示灯。工作正常时慢闪，工作异常时快闪。（快闪的频率为2Hz，即每秒中内灯亮灭各2次，亮（灭）每次持续时间为0.25秒；慢闪的频率为0.5Hz，即每2秒中内灯亮灭各1次，亮（灭）每次持续时间为1秒。）AID绿色互助指示灯。当另外一块RSP故障或不在位时此灯点亮。CLK绿色时钟主用指示灯。点亮此灯的单板为整个功能框的所有单板提供系统时钟。LINK1绿色第一条信令通信链路状态指示灯。当RSP单板通过第一条链路与上级设备通信正常时此灯点亮。LINK2绿色第二条信令通信链路状态指示灯。当RSP单板通过第二条链路与上级设备通信正常时此灯点亮。E11~E14绿色E1状态指示灯，分别指示第1~4路E1状态。如果链路正常，则灯灭；否则，灯亮。远端交换模块SMII远端交换模块SMII远端交换模块SMII是一种成本更低的组网方式。是由E16/STU板使用E1端口，采用LPMC2+IDT协议在AM/CM与SM之间建立链路的一种组网方式。如图所示：图远端交换模块SMIISMII模块直接采用N个E1与AM/CM连接，中间不经过TSM或UTM。这种组网方式，可利用现有的传输系统；方便大本地网建设，适于撤点并网；简化了网络结构；减少了呼叫时延；提高了系统可靠性；大大节省了成本。SM物理配置SM模块中可以安装以下几种功能框：主控框：占2个机框，每个SM模块1个。数字中继框：每个SM模块0～2个。模拟中继框：非标准设备，在需要时选配。用户框：每个SM模01～22个，在纯中继模块(TSM)中不配。主控框主控框是交换模块SM的控制中心和话路中心，负责整个模块的设备管理和接续控制。满配置时如图3-2所示。1234567891011121314151617181920212223242526PWCNODNODNODNODNODNODEMAMPUCKVBNETCKVBNETMEMMFCMFCMFCMFCALMPWCPWCNODNODNODNODNODSIGSIGMPUMEMMFCMFCLAPMC2LAPMC2OPTOPTTCIPWC图3-2SM主控框配置图用户框用户框配置如图3-3所示。PWXASLASLASLASLASLASLASLASLASLASLDRVDRVASLASLASLASLASLASLASLASLASLTSSPWX图3-3SM用户框配置图SM的每个用户框有两种，一种是普通用户框，一种是32路用户框，两种用户框都是19个ASL槽位，2个DRV槽位。普通用户框中ASL槽位可以兼容ASL16板、DSL板、DIU板、AVM板，每框最多可提供304路用户；32路用户框中ASL槽位除了兼容ASL16板、DSL板、DIU板、AVM板外还兼容ASL32板，ASL32板可以提供32路模拟用户，每框最多可提供608路用户；每块DSL提供8路数字用户线，因此，每个用户框在配DSL时最多提供152条数...
