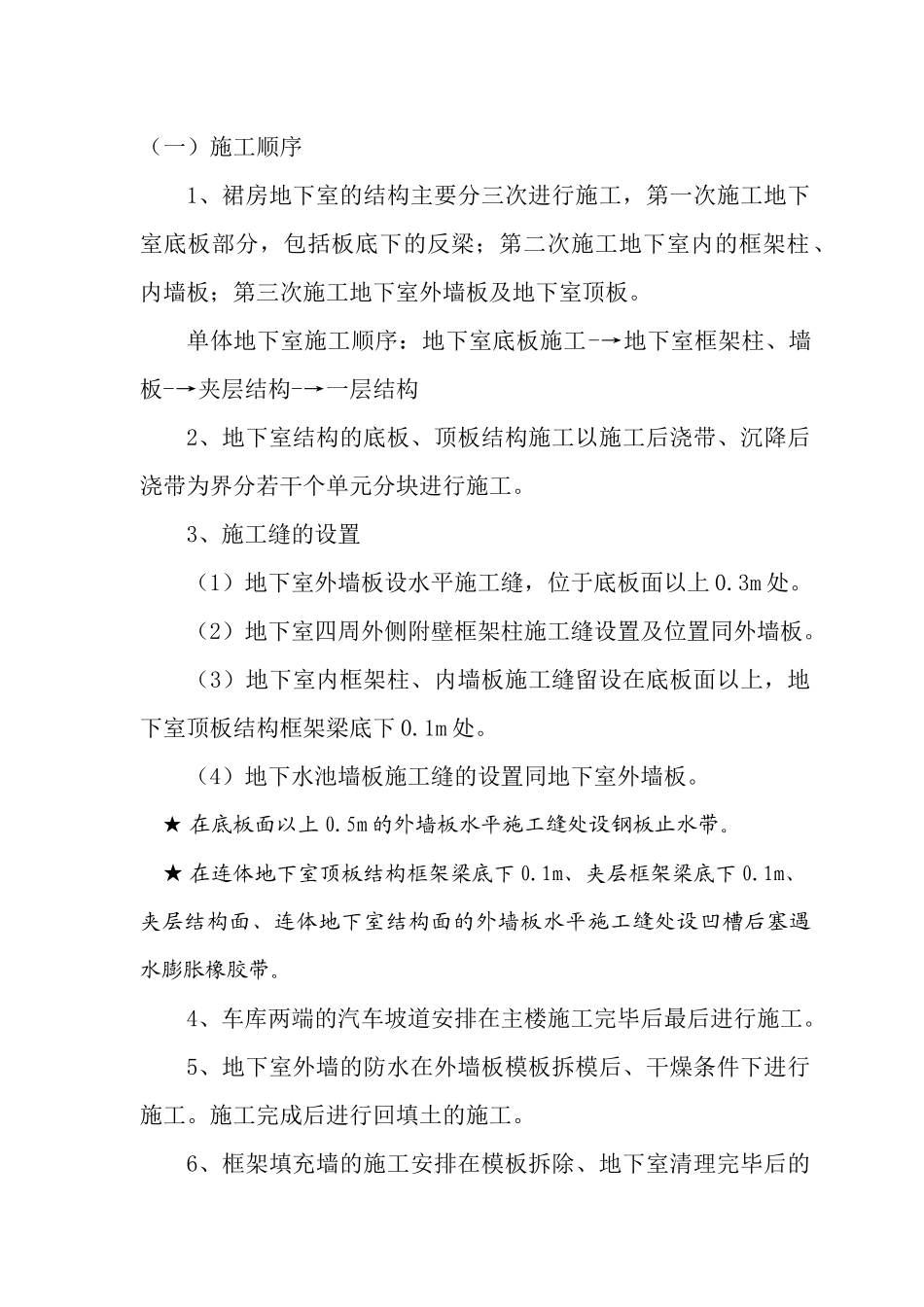

苏源天一城一期工程2#地下室施工作业设计本地下室施工作业设计作为整个施工组织设计的组成部分，特针对地下室施工的特殊性及复杂性进行详细的叙述，以指导现场施工并作为施工过程中质量、安全、进度控制的文件。一、工程概况苏源天一城一期工程建筑面积为21771.95m2,地下室上部有6#、7#、10#、11#、12#、13#、14#、15#等八栋建筑。整个地下室作为地下汽车停车库，层高4.4m，住宅建筑部分设有夹层，作为地下自行车停车库。地下室作为人防地下室,分为10个防护区，设有出入地下室的汽车坡道两处，若干个配电间。2#地下室分为A、B两个区，基底设有Ф500预应力预制管桩，桩长13m（该工程桩已施工完毕），地下室底板面标高为-5.65m，建筑物底板厚1.2m，联体裙房地下室底板厚0.45m，裙房地下室底板设有反梁，一般断面为0.4*0.6m，地下室墙板厚0.4m，框架柱断面为0.4*0.4m、0.45*0.45m、0.5*0.5m，地下室顶板面标高为-1.2m、-1.5m，顶板厚0.18m、0.22m，顶板框架梁跨度为8.1m,断面为0.65*1m，次梁间距2.6m、2.7m，断面为0.3*0.8m。地下室混凝土强度等级为C30S6。地下室结构主要钢筋采用二级热轧钢筋，钢筋规格主要是8mm～25mm。连体地下室部分设有沉降后浇带和施工后浇带。二、施工部署（一）施工顺序1、裙房地下室的结构主要分三次进行施工，第一次施工地下室底板部分，包括板底下的反梁；第二次施工地下室内的框架柱、内墙板；第三次施工地下室外墙板及地下室顶板。单体地下室施工顺序：地下室底板施工-→地下室框架柱、墙板-→夹层结构-→一层结构2、地下室结构的底板、顶板结构施工以施工后浇带、沉降后浇带为界分若干个单元分块进行施工。3、施工缝的设置（1）地下室外墙板设水平施工缝，位于底板面以上0.3m处。（2）地下室四周外侧附壁框架柱施工缝设置及位置同外墙板。（3）地下室内框架柱、内墙板施工缝留设在底板面以上，地下室顶板结构框架梁底下0.1m处。（4）地下水池墙板施工缝的设置同地下室外墙板。★在底板面以上0.5m的外墙板水平施工缝处设钢板止水带。★在连体地下室顶板结构框架梁底下0.1m、夹层框架梁底下0.1m、夹层结构面、连体地下室结构面的外墙板水平施工缝处设凹槽后塞遇水膨胀橡胶带。4、车库两端的汽车坡道安排在主楼施工完毕后最后进行施工。5、地下室外墙的防水在外墙板模板拆模后、干燥条件下进行施工。施工完成后进行回填土的施工。6、框架填充墙的施工安排在模板拆除、地下室清理完毕后的适当时间进行施工。（二）机械设备的配置1、现场配备5台塔吊，主要用于周转材料、钢筋的垂直、水平运输等。2、配备2套钢筋加工机械进行钢筋的加工制作；另配备若干台模板的加工机械。3、砼输送泵按施工方案配备，由商品砼供应商提供，以满足砼浇筑要求。具体混凝土的浇筑施工方案另详见附件。（三）施工、材料安排1、施工劳动力的安排：（1）配合机械挖土的修土工作，安排专业的修挖土作业人员进场进行施工，按工程量进行一次性进行承包。（2）根据结构的具体情况，安排两个或两个以上的专业木工队伍进行结构模板工程的施工，按工程量进行承包。（3）安排二个专业施工的钢筋队伍进行钢筋工程的施工，其中包括钢筋的制作、帮扎等工作，按工程量进行承包。。（4）混凝土的浇筑、砖胎膜、地下室封墙等施工安排水作班组进行施工，按工种、施工段、施工层进行划分，以定额工作量实行计件制。2、所有结构用的钢筋均安排在施工现场进行加工，成型钢筋运输至部位后人工进行帮扎。钢筋的连接接长方式：（1）地下室底板及板底反梁的纵向钢筋的接长以焊接及机械连接为主。（2）柱中竖向钢筋的连接采用电渣压力焊。（3）框架梁的钢筋连接以焊接为主。（4）现浇板中钢筋的连接采用搭接连接。3、结构混凝土的浇筑以商品混凝土为主。（1）地下室底板的混凝土施工以后浇带为界分块进行施工。（2）地下室内墙板、框架柱分批、分期进行施工。（3）地下室外墙板、顶板以后浇带为界分块进行施工。（4）地下室填充墙内的构造柱施工采用机拌混凝土进行施工。4、地下室结构模板工程：（1）地下室底板板底反梁的模板采用砖胎模进行施工。（2）地下室外墙板及不规则墙板的模板采用木模板。（3）地...
