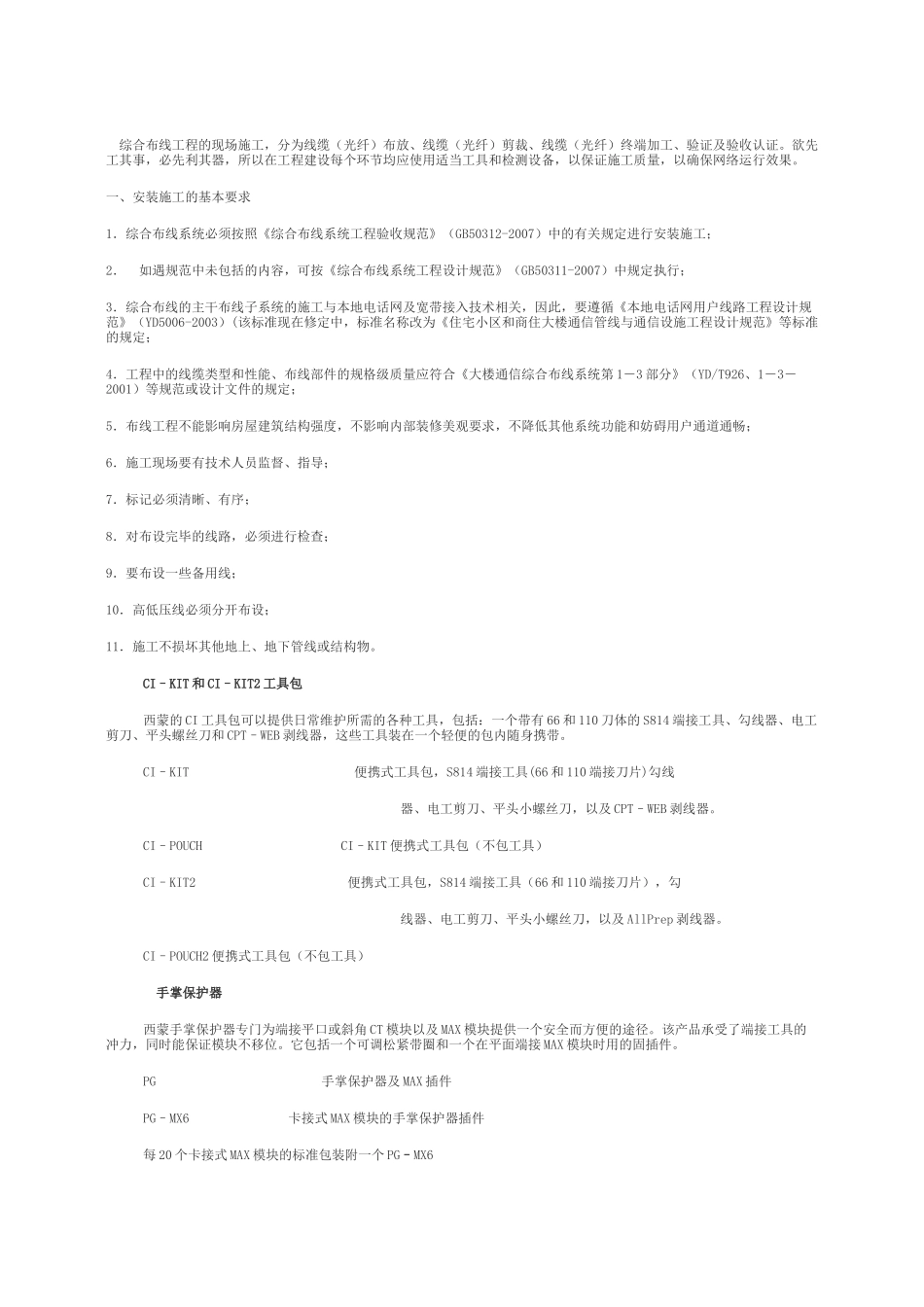

综合布线工程的现场施工，分为线缆（光纤）布放、线缆（光纤）剪裁、线缆（光纤）终端加工、验证及验收认证。欲先工其事，必先利其器，所以在工程建设每个环节均应使用适当工具和检测设备，以保证施工质量，以确保网络运行效果。一、安装施工的基本要求1．综合布线系统必须按照《综合布线系统工程验收规范》（GB50312-2007）中的有关规定进行安装施工；2．如遇规范中未包括的内容，可按《综合布线系统工程设计规范》（GB50311-2007）中规定执行；3．综合布线的主干布线子系统的施工与本地电话网及宽带接入技术相关，因此，要遵循《本地电话网用户线路工程设计规范》（YD5006-2003）(该标准现在修定中，标准名称改为《住宅小区和商住大楼通信管线与通信设施工程设计规范》等标准的规定；4．工程中的线缆类型和性能、布线部件的规格级质量应符合《大楼通信综合布线系统第1－3部分》（YD/T926、1－3－2001）等规范或设计文件的规定；5．布线工程不能影响房屋建筑结构强度，不影响内部装修美观要求，不降低其他系统功能和妨碍用户通道通畅；6．施工现场要有技术人员监督、指导；7．标记必须清晰、有序；8．对布设完毕的线路，必须进行检查；9．要布设一些备用线；10．高低压线必须分开布设；11．施工不损坏其他地上、地下管线或结构物。CI–KIT和CI–KIT2工具包西蒙的CI工具包可以提供日常维护所需的各种工具，包括：一个带有66和110刀体的S814端接工具、勾线器、电工剪刀、平头螺丝刀和CPT–WEB剥线器，这些工具装在一个轻便的包内随身携带。CI–KIT便携式工具包，S814端接工具(66和110端接刀片)勾线器、电工剪刀、平头小螺丝刀，以及CPT–WEB剥线器。CI–POUCHCI–KIT便携式工具包（不包工具）CI–KIT2便携式工具包，S814端接工具（66和110端接刀片），勾线器、电工剪刀、平头小螺丝刀，以及AllPrep剥线器。CI–POUCH2便携式工具包（不包工具）手掌保护器西蒙手掌保护器专门为端接平口或斜角CT模块以及MAX模块提供一个安全而方便的途径。该产品承受了端接工具的冲力，同时能保证模块不移位。它包括一个可调松紧带圈和一个在平面端接MAX模块时用的固插件。PG手掌保护器及MAX插件PG–MX6卡接式MAX模块的手掌保护器插件每20个卡接式MAX模块的标准包装附一个PG–MX6压线钳和剥线钳一、RJ-45压线钳现在网络布线基本上都采用双绞线布线了。不用说，RJ-45压线钳是制作双绞线网线的必备工具。“工欲善其事，必先利其器”，如果是经常做网线的专业布线人员，就需要一把更好的压线钳了。图2就是一款我国台湾产的RJ-45压线钳。它专门设计了一个阻挡杆，在压制网线的时候如果松开把手，它就会阻挡把手张开，这样你就不必担心手劲儿不够导致压制失败了，可以小心地压制双绞线。而普通的RJ-45压线钳就不行了，制作双绞线时必须一气呵成、一压到底，否则就容易导致压制失败，水晶头必定会报废。二、同轴电缆剥线钳1.两用剥线钳虽然同轴电缆以太网的时代已经过去了，但是还占有一定比重，否则市场上怎么还有剥线工具出售呢?同轴电缆制作麻烦，所以需要精细一点的剥线工具。这种工具的特点是两用：剥线和去壳一气呵成。将同轴电缆按直径放入相应的锯齿状刀刃后握紧把手，锯齿刀刃就会把同轴电缆的外壳割破，再握把手，钳子就会把外壳向两边分开，而电缆里面的线不会受影响。剥完外壳后，也可以用它剥开同轴电缆里面的绝缘层。这种工具有好几种规格，分别可以剥0.5~2.0mm、1.0~3.2mm、0.9~5.5mm等不同规格的线缆。剥线工具的正确选择和使用对工程质量、施工进度十分重要在很多综合布线的施工现场看不到剥线工具，或者不知道剥线工具如何正确使用。俗话说“三分手艺，七分家伙”，选择合适、顺手的工具对于保证工程质量和施工速度十分必要。4对电缆在施工中工时占用量最大，其中剥线开缆打线的活最重要，直接影响工程的验收质量。1.多功能剥线工具外形和功能图：2.刀口调整：按下图推出线径选择镶块，按线外径选择合适的镶块，缺口朝下，推回到压柄内。3.同轴电缆可以利用两把刀片一次完成护套和芯线的剥离工作，同轴外层接地预留长度可以按照工具压柄上的提示，调节刀片间距达到所需预留长度。4.综合布...
