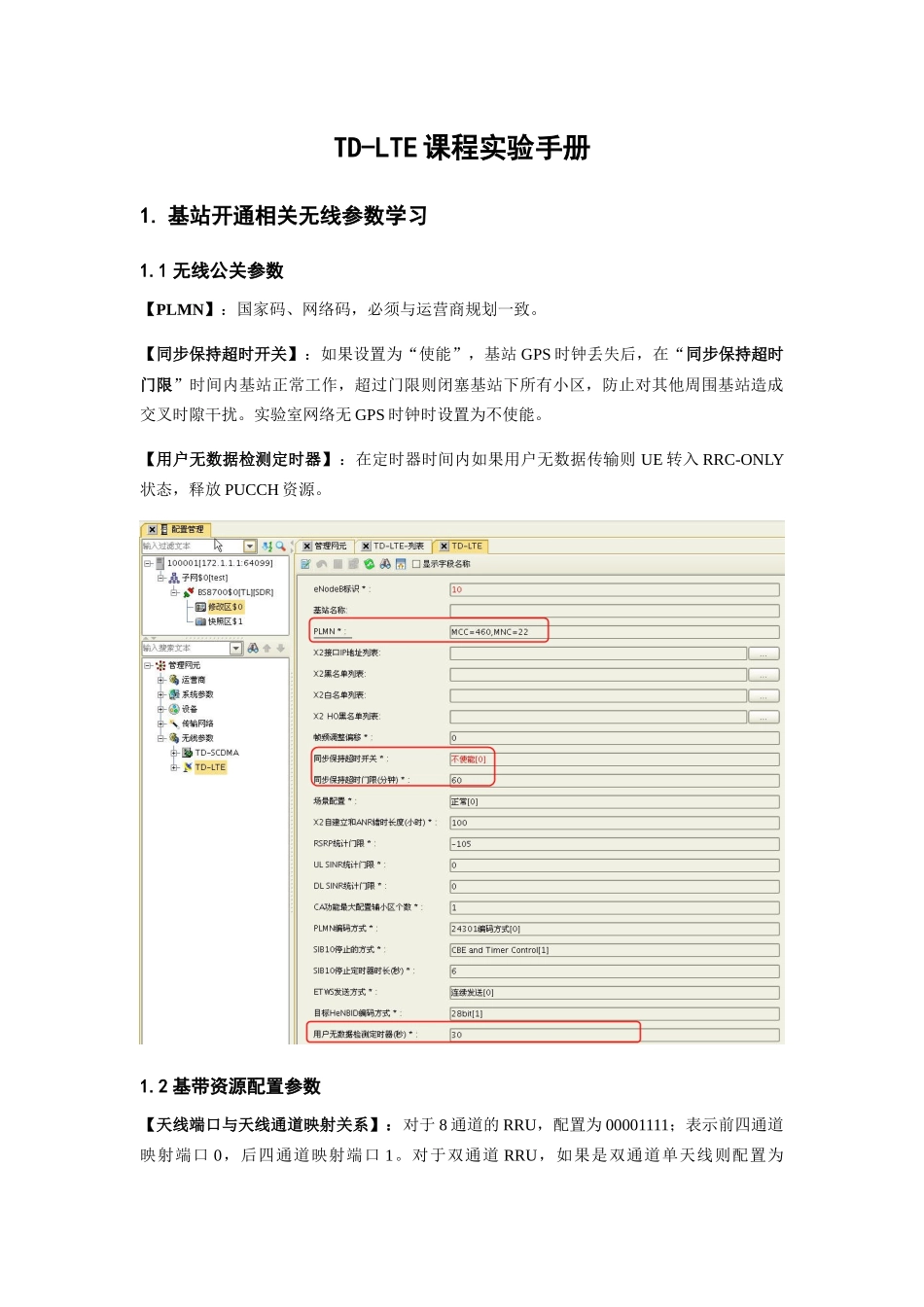

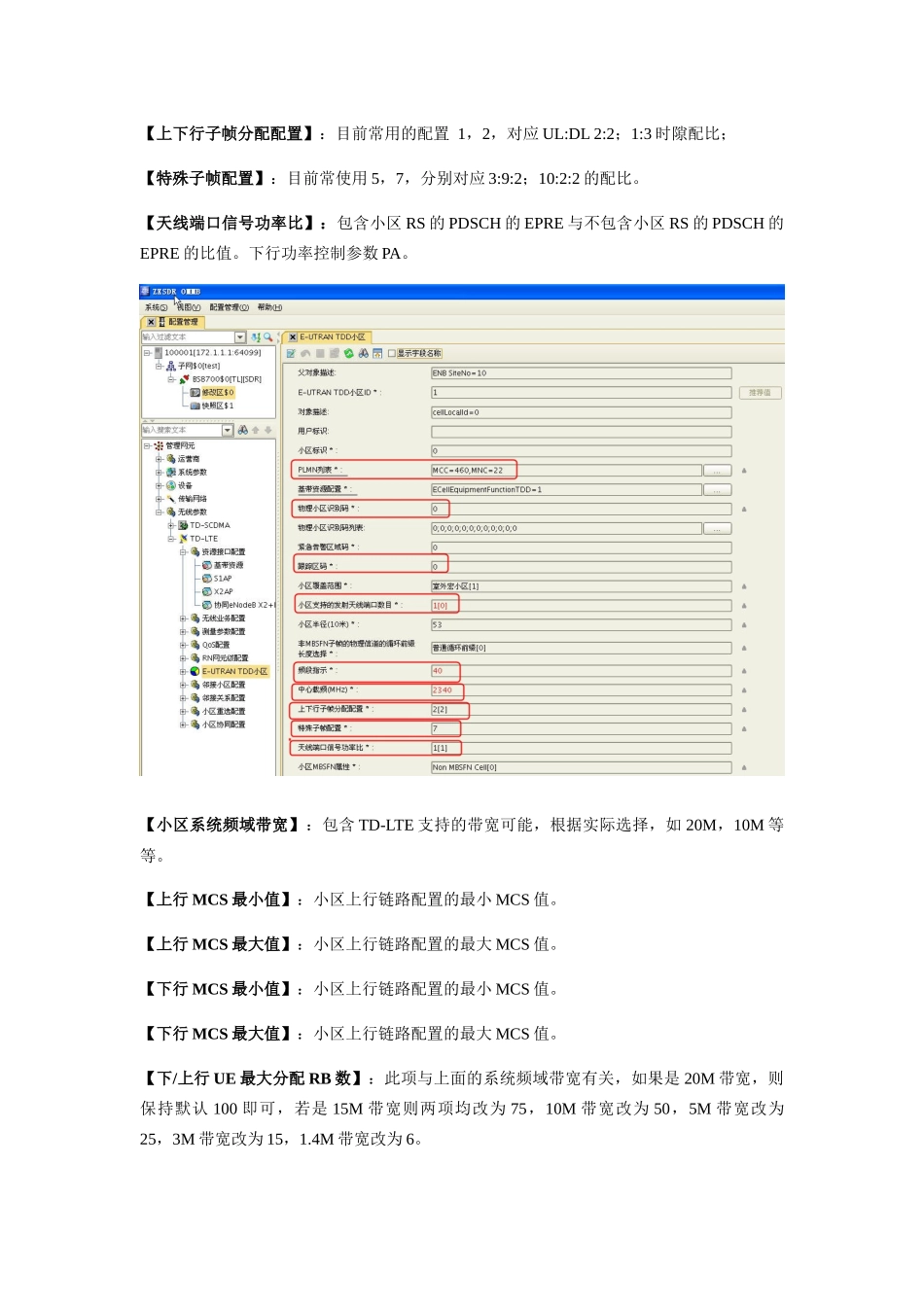

TD-LTE课程实验手册1.基站开通相关无线参数学习1.1无线公关参数【PLMN】：国家码、网络码，必须与运营商规划一致。【同步保持超时开关】：如果设置为“使能”，基站GPS时钟丢失后，在“同步保持超时门限”时间内基站正常工作，超过门限则闭塞基站下所有小区，防止对其他周围基站造成交叉时隙干扰。实验室网络无GPS时钟时设置为不使能。【用户无数据检测定时器】：在定时器时间内如果用户无数据传输则UE转入RRC-ONLY状态，释放PUCCH资源。1.2基带资源配置参数【天线端口与天线通道映射关系】：对于8通道的RRU，配置为00001111；表示前四通道映射端口0，后四通道映射端口1。对于双通道RRU，如果是双通道单天线则配置为0,15,15,15,15,15,15,15；如果使用了双天线，则配置为0,1,15,15,15,15,15,15。15表示该通道不使用或不存在。【基带资源参考信号功率】：配置小区的RS发射功率，可以调整该参数控制覆盖范围。1.3小区配置参数【PLMN】：国家码、网络码，必须与运营商规划一致。【物理小区识别码（PCI）】：物理小区识别码，按照网络规划填写，确定后不能修改。【跟踪区码】：跟踪区码TAC，根据规划配置。【小区支持的天线端口数量】：小区支持的天线端口数，根据RRU类型和天线类型配置；单通道RRU只支持天线端口数1，只能使用单流。双通道RRU配置为2，支持2X2MIMO。指示小区当前支持最大天线端口数，发射分集和空间复用只有在多天线端口配置下才有意义。【频段指示】：根据该小区实际使用频谱资源配置小区上下行载频所在的频段指示和中心频点。频段指示与频谱范围对应关系：32:2545-2575,33:1900-1920,34:2010-2025,35:1850-1910,36:1930-1990,37:1910-1930,38:2570-2620,39:1880-1920,40:2300-2400。【上下行子帧分配配置】：目前常用的配置1，2，对应UL:DL2:2；1:3时隙配比；【特殊子帧配置】：目前常使用5，7，分别对应3:9:2；10:2:2的配比。【天线端口信号功率比】：包含小区RS的PDSCH的EPRE与不包含小区RS的PDSCH的EPRE的比值。下行功率控制参数PA。【小区系统频域带宽】：包含TD-LTE支持的带宽可能，根据实际选择，如20M，10M等等。【上行MCS最小值】：小区上行链路配置的最小MCS值。【上行MCS最大值】：小区上行链路配置的最大MCS值。【下行MCS最小值】：小区上行链路配置的最小MCS值。【下行MCS最大值】：小区上行链路配置的最大MCS值。【下/上行UE最大分配RB数】：此项与上面的系统频域带宽有关，如果是20M带宽，则保持默认100即可，若是15M带宽则两项均改为75，10M带宽改为50，5M带宽改为25，3M带宽改为15，1.4M带宽改为6。【CFI选择】：PCFICH信道取值，决定控制区域所占OFDM符号数目。固定CFI（1、2、3），取值与用户容量相关。CFI值配置越大，用户容量越高。【定时指派定时器】：在TimeAlignmentTimer定时器有效期内，UE认为当前处于同步状态。当定时器失效时，UE在发送任何上行数据前，都会发起随机接入过程请求定时指派命令。【切换模式选择】：MIMO工作模式选择。【小区上行64QAM解调能力】：该参数指示小区是否具备64QAM的解调能力。【广播寻呼CCE聚合度】：广播SIB信息及寻呼信息所对应的PDCCH信道所占用的CCE的数目。【CCE聚合度】：除广播寻呼外其他PDCCH信道占用的CCE数目，“自适应调整”是指根据用户的信道环境动态调整PDCCH信道所占用的CCE数目。【上行MU-MIMO使能开关】：是否使用上行MU-MIMO开关。1.4邻接小区配置配置TD-LTE邻接小区：【邻接小区所在的移动国家码】：邻区配置的移动国家码MCC。【邻接小区所在的移动网络码】：邻区配置的移动国家码MNC。【频段指示】：邻区所使用的频段。【中心频率】：邻区配置的中心频点。【物理小区识别码】：邻区配置的PCI。【跟踪区域码】：邻区所属的跟踪区域码TAC。【PLMN列表】：邻区所属的PLMN。【小区下行系统频域带宽】：邻区的系统带宽。【小区是否使用天线端口1】：指示小区是否使用天线端口1，是否能够支持双流。1.5E-UTRAN邻接关系配置【支持X2接口切换】：指示是否可以通过X2接口切换。【服务小区与E-UTRAN系统内邻区关系】：定义服务小区与邻区的位置关系。【小区个体偏移】：切换参数小区个体偏移量CIO。...
