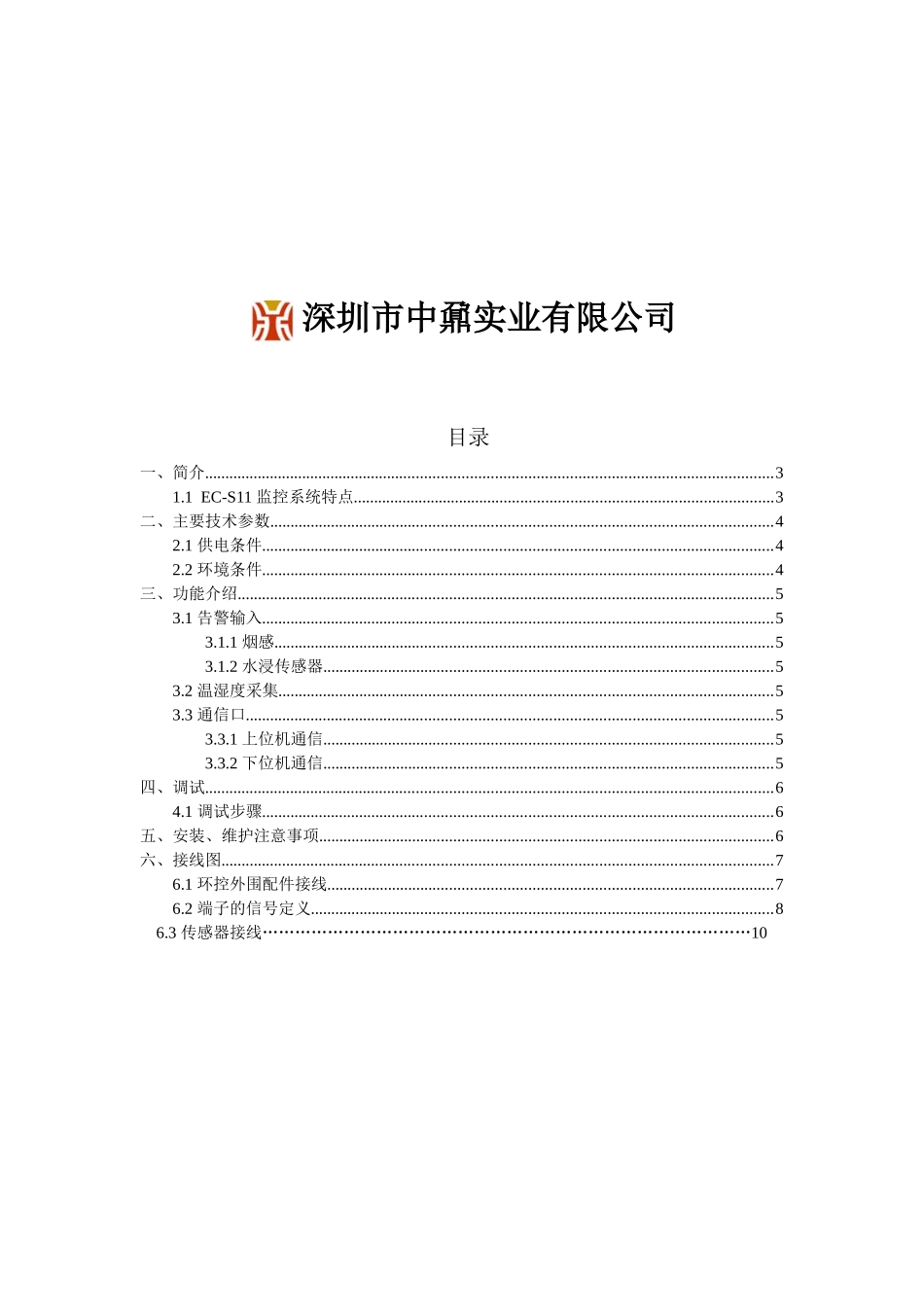

户外柜环境监控系统环境监控单元EC-S11用户手册REV1.12009-08-28深圳市中鼐实业有限公司目录一、简介..........................................................................................................................................31.1EC-S11监控系统特点......................................................................................................3二、主要技术参数..........................................................................................................................42.1供电条件............................................................................................................................42.2环境条件............................................................................................................................4三、功能介绍..................................................................................................................................53.1告警输入............................................................................................................................53.1.1烟感.........................................................................................................................53.1.2水浸传感器.............................................................................................................53.2温湿度采集........................................................................................................................53.3通信口................................................................................................................................53.3.1上位机通信.............................................................................................................53.3.2下位机通信.............................................................................................................5四、调试..........................................................................................................................................64.1调试步骤............................................................................................................................6五、安装、维护注意事项..............................................................................................................6六、接线图......................................................................................................................................76.1环控外围配件接线............................................................................................................76.2端子的信号定义................................................................................................................86.3传感器接线………………………………………………………………………………10一、简介环控单元是专门针对通信机柜内环境变量进行监控的智能化设备。它可自动监测机柜内部的环境温度、湿度、火警、水浸等状况，高度智能化分析、判断各种告警情况，及时向监控中心报告故障的名称、位置和性质等。1.1EC-S11监控系统特点：—EC-S11采用220V市电供电。—系统采用1U19英寸标准机架安装，机箱尾部接线，外观简洁美观；—8路开关量输入。可以切换为干节点，通过拨码开关实现（出厂前厂家设定，默认为干节点输入；未得到授权，用户不能随意改动）；—8路模拟量输入。可在0~5V、4~20mA两种方式中切换，通过拨码开关实现(出厂前厂家设定，默认为4-20mA输入；未得到授权，用户不能随意改动)；—12V直流电源输出。用于外接传感器供电；—2个RS485接...
