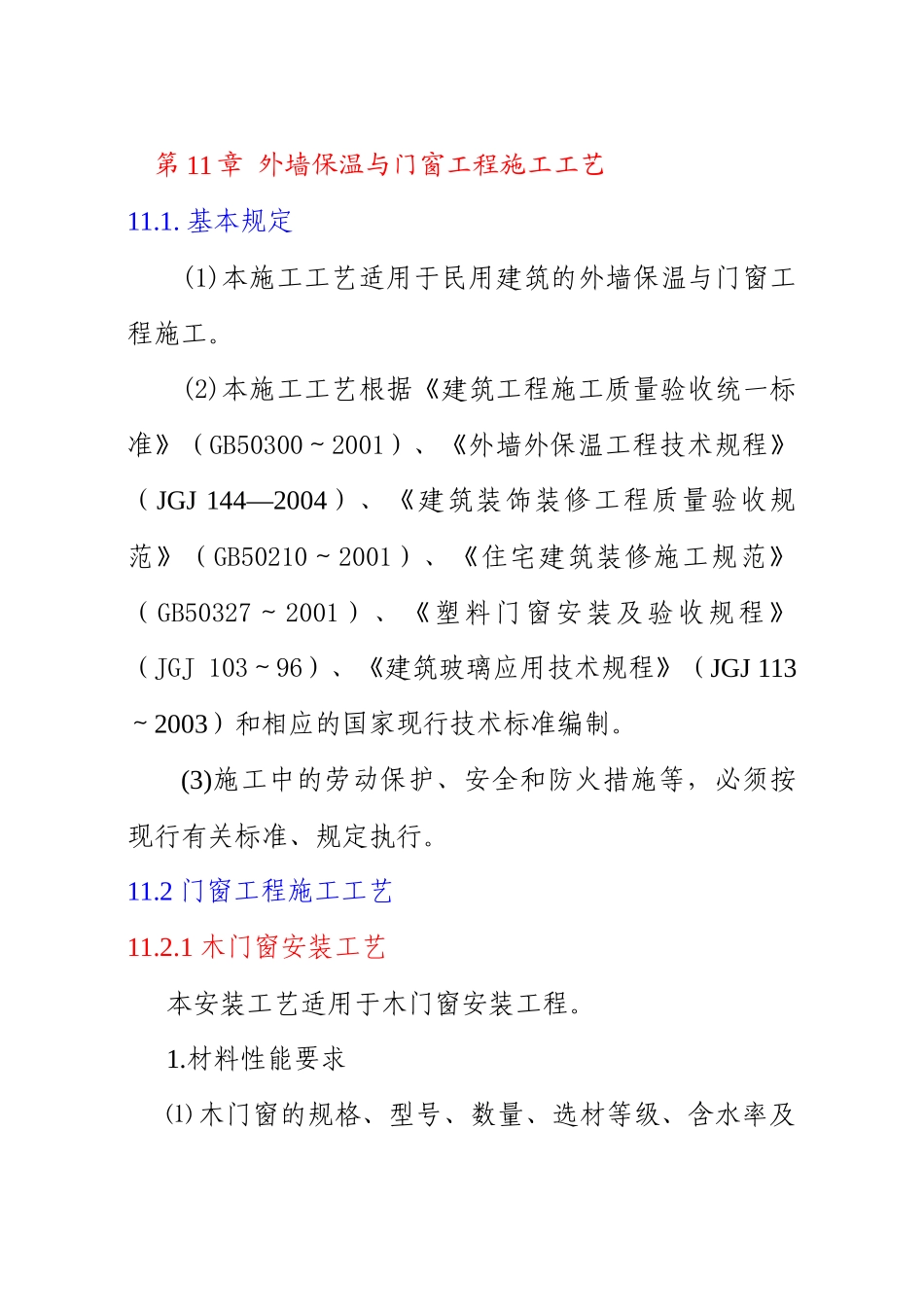

第11章外墙保温与门窗工程施工工艺11.1.基本规定(1)本施工工艺适用于民用建筑的外墙保温与门窗工程施工。(2)本施工工艺根据《建筑工程施工质量验收统一标准》（GB50300～2001）、《外墙外保温工程技术规程》（JGJ144—2004）、《建筑装饰装修工程质量验收规范》（GB50210～2001）、《住宅建筑装修施工规范》（GB50327～2001）、《塑料门窗安装及验收规程》（JGJ103～96）、《建筑玻璃应用技术规程》（JGJ113～2003）和相应的国家现行技术标准编制。(3)施工中的劳动保护、安全和防火措施等，必须按现行有关标准、规定执行。11.2门窗工程施工工艺11.2.1木门窗安装工艺本安装工艺适用于木门窗安装工程。1.材料性能要求⑴木门窗的规格、型号、数量、选材等级、含水率及制作质量必须符合设计要求，有出厂合格证。外用窗的传热系数应符合节能设计要求。⑵门窗五金及其配件的种类、规格、型号必须符合设计要求，有产品合格证书。⑶门窗玻璃、密封胶、油漆、防腐剂等应符合设计选用要求，有产品合格证书。2．施工工具与机具⑴机具：电锯、电刨、手电钻。⑵工具：螺钉旋具、斧、刨、锯、锤子及放线、检测工具。3．作业条件⑴进入施工现场的木门窗应经检查验收合格。⑵门窗框靠墙、靠地的一面应涂刷防腐涂料，然后通风干燥。⑶木门窗应分类水平码放在仓库内的垫木上，底层门窗距离地面应不小于200mm。每层门窗框或扇之间应垫木板条，以便通风。若在敞棚堆放，底层门窗距离地面不小于400mm，并采取措施防止日晒雨淋。⑷预装门窗框，应分别在楼、地面基层标高和墙砌到窗台标高时安装；后装的门窗框应在门窗洞口处按设计要求埋设预埋件或防腐木砖，在主体结构验收合格安装。⑸门窗扇的安装应在饰面完成后进行。⑹安装前先检查门窗框、扇有无翘扭、窜角、劈裂、榫槽间松散等缺陷，如有则进行修理。4．施工工艺木门窗安装工艺流程如下：安装定位→安装门窗框→安装门窗扇→安装贴脸板、筒子板、窗台板→安装窗帘盒→安装五金、配件。5.施工要点⑴门窗框安装规定1)门窗框安装前，应按施工图要求分别在楼、地面基层上和窗下墙上弹出门窗安装定位线。门窗框的安装必须符合设计图纸要求的型号和门窗扇的开启方向。2)预装的门窗框：立起的门窗框按规格型号要求应做临时支撑固定，待墙体砌过两层木砖后，可拆除临时支撑并矫正门窗框垂直度。3)后装的门窗框：在主体结构验收合格后进行，安装前，应检查门窗洞口的尺寸、标高和防腐木砖的位置。4)对等标高的同排门窗，应按设计要求拉通线检查门窗标高；外墙窗应吊线坠或用经纬仪从上向下校核窗框位置，使门窗的上下、左右在同一条直线上。对上下、左右不符线的结构边角应进行处理。用垂直检测尺校正门窗框的正、侧面垂直度，用水平尺校正冒头的水平度。靠内墙皮安装的门窗框应凸出墙面，凸出的厚度应等于抹灰层或装饰面层的厚度。用砸扁钉帽的铁钉将门窗框钉牢在防腐木砖上。钉帽要冲入木门窗框内1~2mm。每块防腐木砖要钉两处以上。⑵门窗扇安装规定1)量出樘口净尺寸，考虑留缝宽度，定出扇高、扇宽尺寸，先定中间缝的中线，再画边线，并保证梃宽一致。四边划线后刨直。2)修刨时先锯掉余头，略修下边。双扇先作打叠高低缝，以开启方向的右扇压左扇。3)若门窗扇高、宽尺寸过小，可在下边或装合页一边用胶和铁钉补钉刨光木条。钉帽砸扁，钉入木条内1~2mm。锯掉余头刨平。4)平开扇的底边，中悬扇的上下边，上悬扇的下边，下悬扇的上边应刨成1mm的斜面。5)试装门窗扇时先用木楔塞在门窗扇的下边，然后再检查缝隙，并注意窗楞和玻璃芯子平直对齐。合格后画出铰链的位置线，剔槽装铰链。⑶贴脸板、筒子板、窗台板和窗帘盒安装规定：1)按图纸做好贴脸板，在墙面粉刷完毕后量出横板长度，两头锯成45°，贴紧框子冒头钉牢，再量竖板并钉牢在门窗两侧框上。要求横平竖直，接角密合，搭盖在墙上宽度不少于20mm。2)筒子板钉在墙上预埋的防腐木砖上，钉法同贴脸板。3)窗台板应按设计要求制作，并钉在窗台口预埋木砖上。4)窗帘盒两端伸出洞口长度应相等。在同一房间内标高应一致，并保持水平。⑷门窗五金安装规定1)铰链安装均应在门窗扇上试装合适后，划线剔槽。先安扇上...
