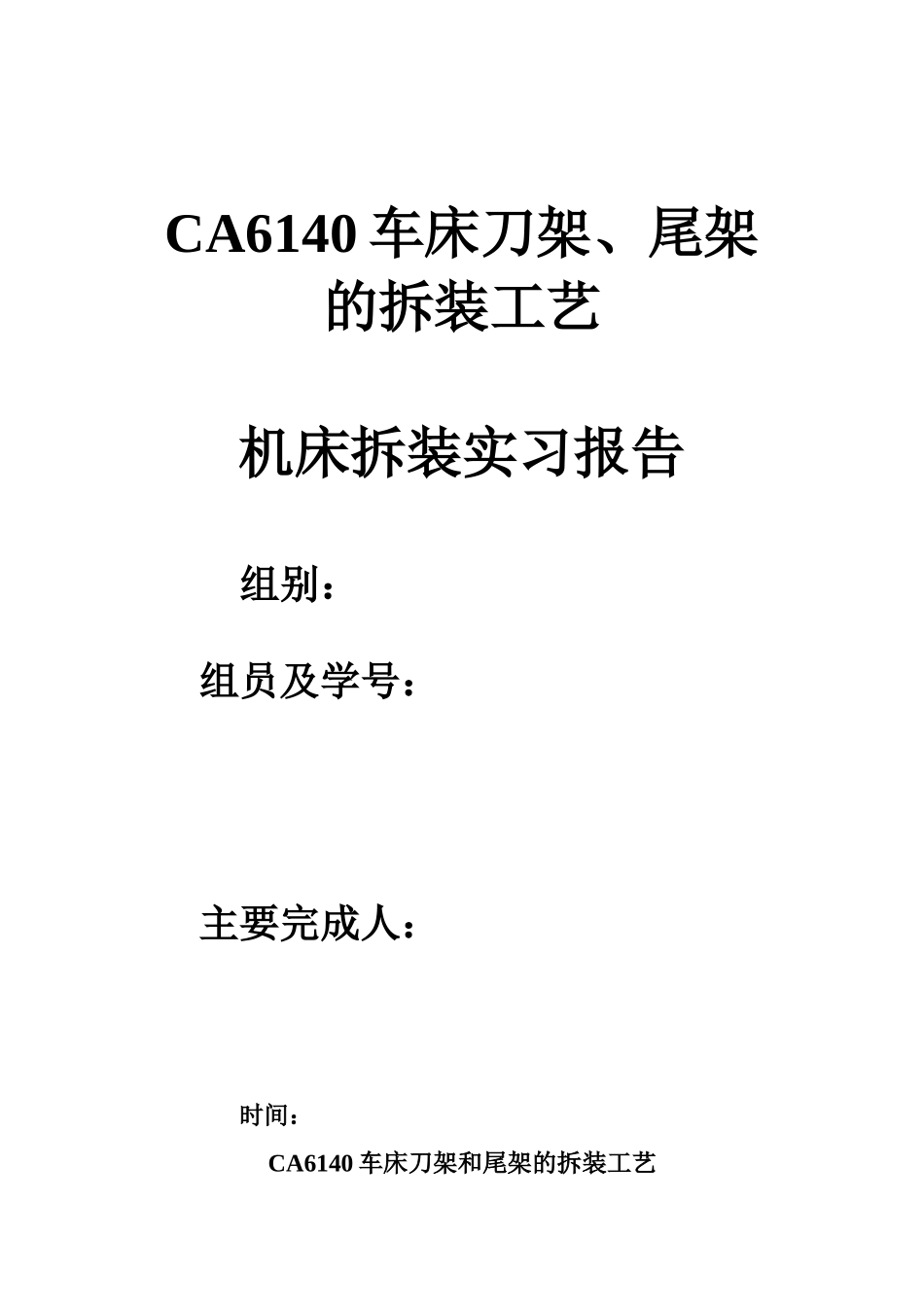

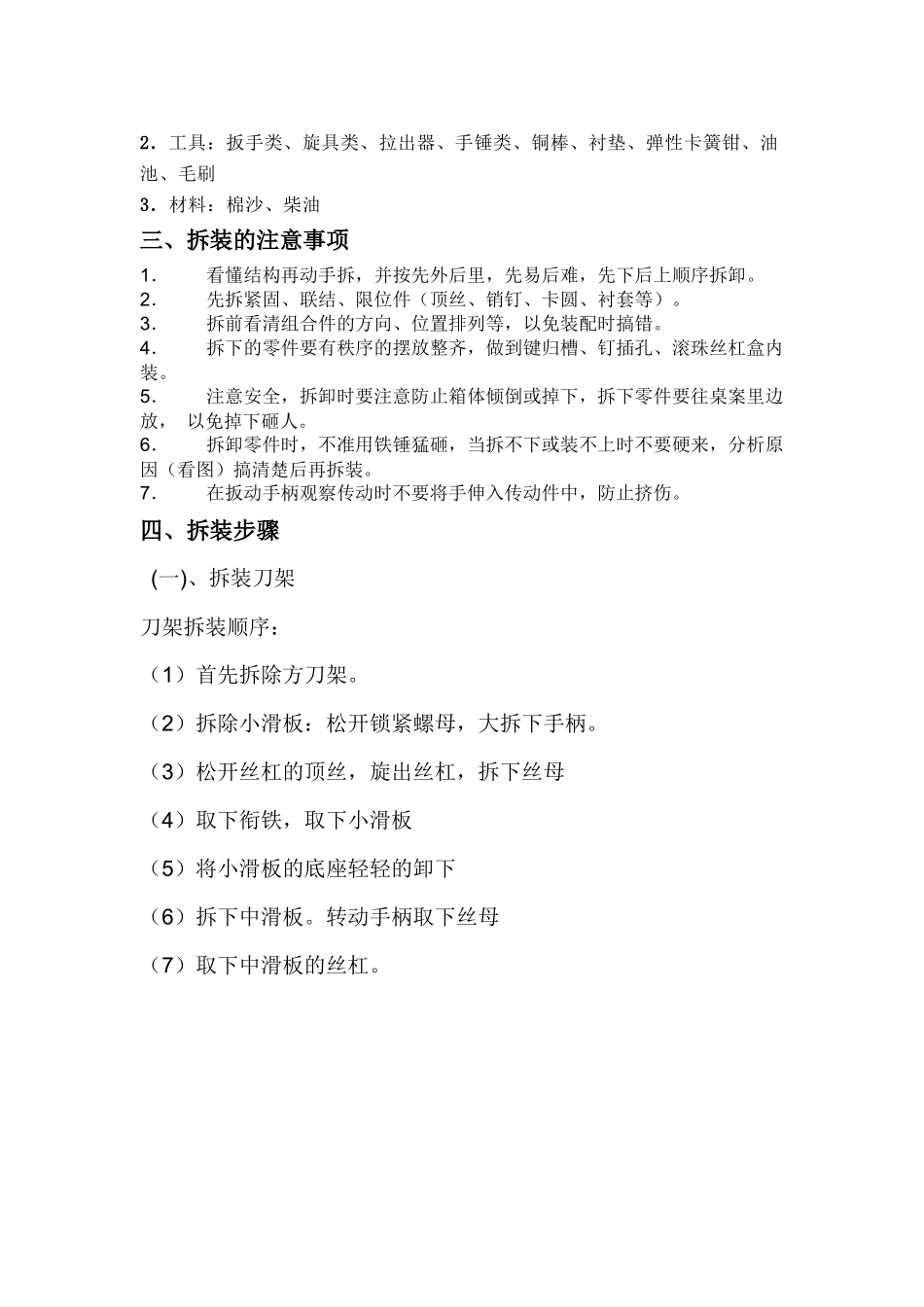

CA6140车床刀架、尾架的拆装工艺机床拆装实习报告组别:组员及学号:主要完成人:时间:CA6140车床刀架和尾架的拆装工艺车床车床是指以工件旋转为主运动,车刀移动为进给运动加工回转表面的机床。它可用于加工各种回转成型面,例如:内外圆柱面、内外圆锥面、内外螺纹以及端面、沟槽、滚花等。它是金属切削机床中使用最广,生产历史最久,品种最多的一种机床。车床的种类型号很多,按其用途,结构可分为:仪表车床、卧式车床、单轴自动车床、多轴自动和半自动车床、转塔车床、立式车床、多刀半自动车床、专门化车床等。普通车床主要组成部件有:主轴箱、交换齿轮箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠、床身、床脚和冷却装置。刀架和尾架的拆装一、刀架和尾架的结构及作用刀架组成:它由床鞍、横向溜板、转盘、刀架溜板和方刀架等组成。功用:安装车刀,并由溜板带动其作纵向、横向和斜向进给运动。尾架组成:它由顶尖、套筒、滑键、螺杆、手轮等组成。功用:可沿其导轨纵向调整位置,其上可装顶尖支承长工件的后端以加工长圆柱体,也可以安装孔加工刀具加工孔。尾座可横向做少量的调整,用于加工小锥度的外锥面。二、拆装材料和工具1.设备:CA61402.工具:扳手类、旋具类、拉出器、手锤类、铜棒、衬垫、弹性卡簧钳、油池、毛刷3.材料:棉沙、柴油三、拆装的注意事项1.看懂结构再动手拆,并按先外后里,先易后难,先下后上顺序拆卸。2.先拆紧固、联结、限位件(顶丝、销钉、卡圆、衬套等)。3.拆前看清组合件的方向、位置排列等,以免装配时搞错。4.拆下的零件要有秩序的摆放整齐,做到键归槽、钉插孔、滚珠丝杠盒内装。5.注意安全,拆卸时要注意防止箱体倾倒或掉下,拆下零件要往桌案里边放,以免掉下砸人。6.拆卸零件时,不准用铁锤猛砸,当拆不下或装不上时不要硬来,分析原因(看图)搞清楚后再拆装。7.在扳动手柄观察传动时不要将手伸入传动件中,防止挤伤。四、拆装步骤(一)、拆装刀架刀架拆装顺序:(1)首先拆除方刀架。(2)拆除小滑板:松开锁紧螺母,大拆下手柄。(3)松开丝杠的顶丝,旋出丝杠,拆下丝母(4)取下衔铁,取下小滑板(5)将小滑板的底座轻轻的卸下(6)拆下中滑板。转动手柄取下丝母(7)取下中滑板的丝杠。(二)、尾架拆装尾座拆装顺序(1)将尾座锁紧块、锁紧螺钉拆下。(2)拆下手轮,卸下后端盖(3)将套筒轻轻抽出,旋出丝杆,拆下螺母注:注意上有轴承内圈五、检测、维修及保养1、查看测量轴承、导轨有无裂痕、磨损等损坏的地方,检测出来后根据相应的处理方法进行修理。2、把个零件分别放进油池刷洗清理。3、洗涤时一定要用毛刷清洗4、防止用面纱清洗会粘在表面会影响传动精度不稳定,不可用碱水洗重要部件。5、用碱水清洗箱盖六、可能出现的故障及其维修方法1、尾座可能出现的故障及故障的原因和维修方法。①尾座与主轴不同心原因:也许是尾座磨损严重或机床导轨磨损的厉害的原因,怎么调整都不行的话。方法:有条件的话把导轨刮研下,按主轴的中心将尾座垫起来使尾座的中心高和主轴一致,这样就不用每次都调,否则只能动一次尾座调整一次了。②尾座不能沿床身移动原因:手柄锁上了或尾座与导轨摩擦力过大方法:打开手柄,给尾座与导轨接触的地方上油③尾座没有纵向进给原因:①可能螺杆没安好②螺杆坏了方法:①在拆开安装②换新的④尾座支称零件不可靠七、安装步骤(1)装配时所有零件清洗干净,传动部件上润滑脂。(2)按拆卸反顺序装配。(3)安装好之后操作一下看看是否可以使用。(4)装配时楔铁、丝杠、螺母间隙一定适当(5)细长轴零件悬挂放好或垂直放置,以防止变形。八、有何可改进的地方1、尾架过于沉重改进方法:1、采用密度小、硬度高的金属代替尾架的外壳2、将外壳可以镂空的地方的镂空3、将尾架的外壳在不影响正常工作的情况下做的薄一点机床拆装实习报告实习日期:指导老师:实习地点:实训楼一楼钳工、焊工实训室实习目的:使我们机电专业的学生了解机床刀架和尾架的结构,提高动手能力,培养我们独立思考、独立分析问题的能力。通过拆装一个不是很复杂的机床使我们树立一种机械构造是一种很严谨、很巧妙的...
