油品车间建北10号罐检修施工方案VIP免费

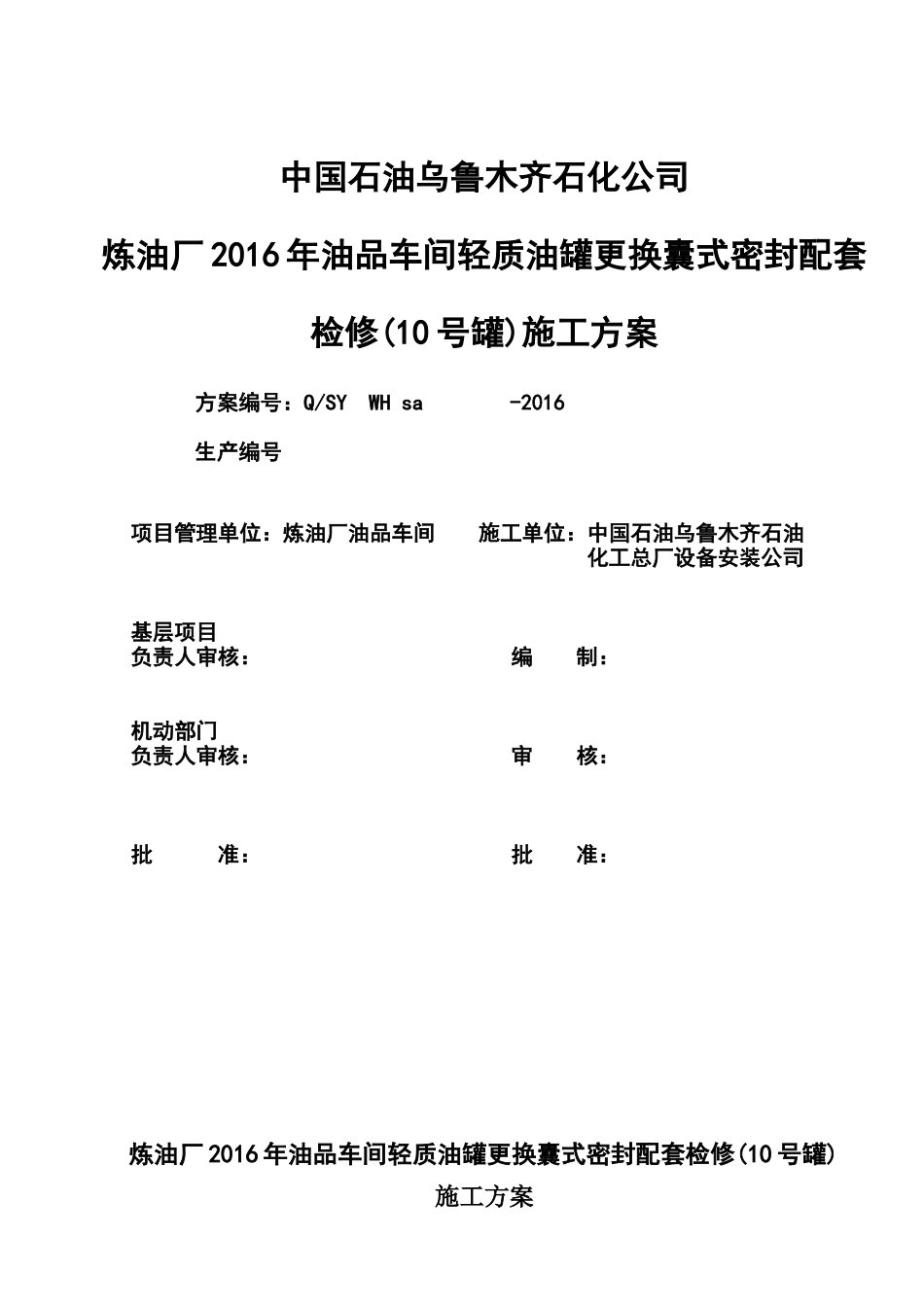

中国石油乌鲁木齐石化公司炼油厂2016年油品车间轻质油罐更换囊式密封配套检修(10号罐)施工方案方案编号：Q/SYWHsa-2016生产编号项目管理单位：炼油厂油品车间施工单位：中国石油乌鲁木齐石油化工总厂设备安装公司基层项目负责人审核：编制：机动部门负责人审核：审核：批准：批准：炼油厂2016年油品车间轻质油罐更换囊式密封配套检修(10号罐)施工方案一、项目名称：炼油厂2016年油品车间轻质油罐更换囊式密封配套检修(10号罐)二、项目地点：乌石化炼油厂油品车间建北罐区项目概况：10号罐容积为5000m3,公称直径22.700m，油罐高度13.45m。安装：盲板拆装→人孔拆装→制作平台→油罐护栏增加扁铁及钢管→底板、壁板消缺→浮船修复→浮筒检查、拆除、更换→透气窗网更换→静电接地完善→泡沫线排渣口完善→油罐安全附件（雷达表）检查、维修→油罐试压→浮船密封更换为囊式密封。防腐：搭设维护→罐外搭架子→罐内搭设满堂架→罐内壁喷砂除锈防腐、刷漆→罐底板喷砂除锈刷漆→罐壁、罐体护栏、盘梯除锈、刷漆→打扫卫生。三、项目施工（检修）执行的规范及标准序号标准规范名称标准号执行条款明细1乌石化公司检维修项目管理标准2乌石化公司炼油厂检修项目验收管理标准3现场设备、工业管道焊接工程施工质量验收规范GB50683-20114石油化工静设备安装工程施工质量验收规范GB50461-20085工业金属管道工程施工质量验收规范GB50184-20116涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB8923.1-20117工业金属管道工程施工规范GB50235-20108机械设备安装工程施工及验收通用规范GB50231-20099钢结构工程质量验收规范GB50205-200110安全防范工程技术规范GB50348-200411石油化工有毒、可燃介质钢制管道工程施工及验收规范SH3501-201112石油化工涂料防腐蚀工程技术规范SH/T3606-201113建筑施工门式钢管脚手架安全技术规范JGJ128-201014扣件式钢管脚手架安全技术规范JGJ130-201115钢质石油储罐防腐蚀工程技术规范GB50393-200816石油罐导静电涂料施工及验收规范GB16906-199717液体石油产品静电安全规程GB13348-200918钢质管道及储罐腐蚀控制工程设计规范SY0007-199919石油罐导静电涂料技术指标GB6950-200120石油罐导静电涂料电阻率测定法GB16906-199721钢制储罐液体环氧涂料内防腐层技术标准SY/T0319-199822现场设备、工业管道焊接工程施工及验收规范GB50236-201123立式圆筒形钢制焊接储罐施工及验收规范GB50128-200524承压设备焊接工艺评定NB/T47014-2011注：必要时在规范及标准中应将该项目中要执行的条款进行详细说明。四、项目的主要施工（检修）工艺、施工（检修）方法及技术要求4.1材料验收工程材料及其有关用材的质量合格与否是决定工程质量好坏的关键因素之一，是决定储罐长期安全运行的一个关键因素，也是交工验收的主要内容之一。所以，材料验收是施工生产不可缺少的一个重要步骤，材料验收及管理主要包括以下几项内容：4.1.2对材料质量合格证明书的要求储罐所选用的材料（钢板、钢管及其它型钢）、附件、设备等必须具有相应的合格证明书。对质量证明书有疑问时，应进行复验，合格后方可使用。4.1.3对材料表面质量的检查对储罐检修所用的钢板，严格按照GB3274-88标准规定的相应要求进行验收，逐张进行外观检查，其表面质量、表面锈蚀减薄量、划痕深度等应符合如下的规定：钢板表面不允许存在裂纹、气泡、结疤、折叠、夹渣和压入氧化铁等缺陷，并不得分层。钢板表面允许有不妨碍检查表面缺陷的薄层氧化皮、铁锈，但氧化皮脱落所引起的不显著的粗糙、划痕，轧辊造成的网纹及其他局部缺陷，但凹凸度不得超过0.8mm，钢板表面的锈蚀减薄量不得超过钢板的负偏差0.8mm。对于不合格的钢板不能使用，退回原厂更换。4.1.4焊接材料验收焊接材料（焊条、焊丝）应具有质量合格证，焊条质量合格证书应包括熔敷金属的化学成分和机械性能，低氢型焊条还应包括熔敷金属的扩散氢含量。4.1.5材料采购、使用管理由乙方采购的材料，必须了解厂家是否有生产资质，并由业主审核、认可后方可使用。甲供材料使用前，必须办理交接手续...
