临时用电方案(精)VIP免费

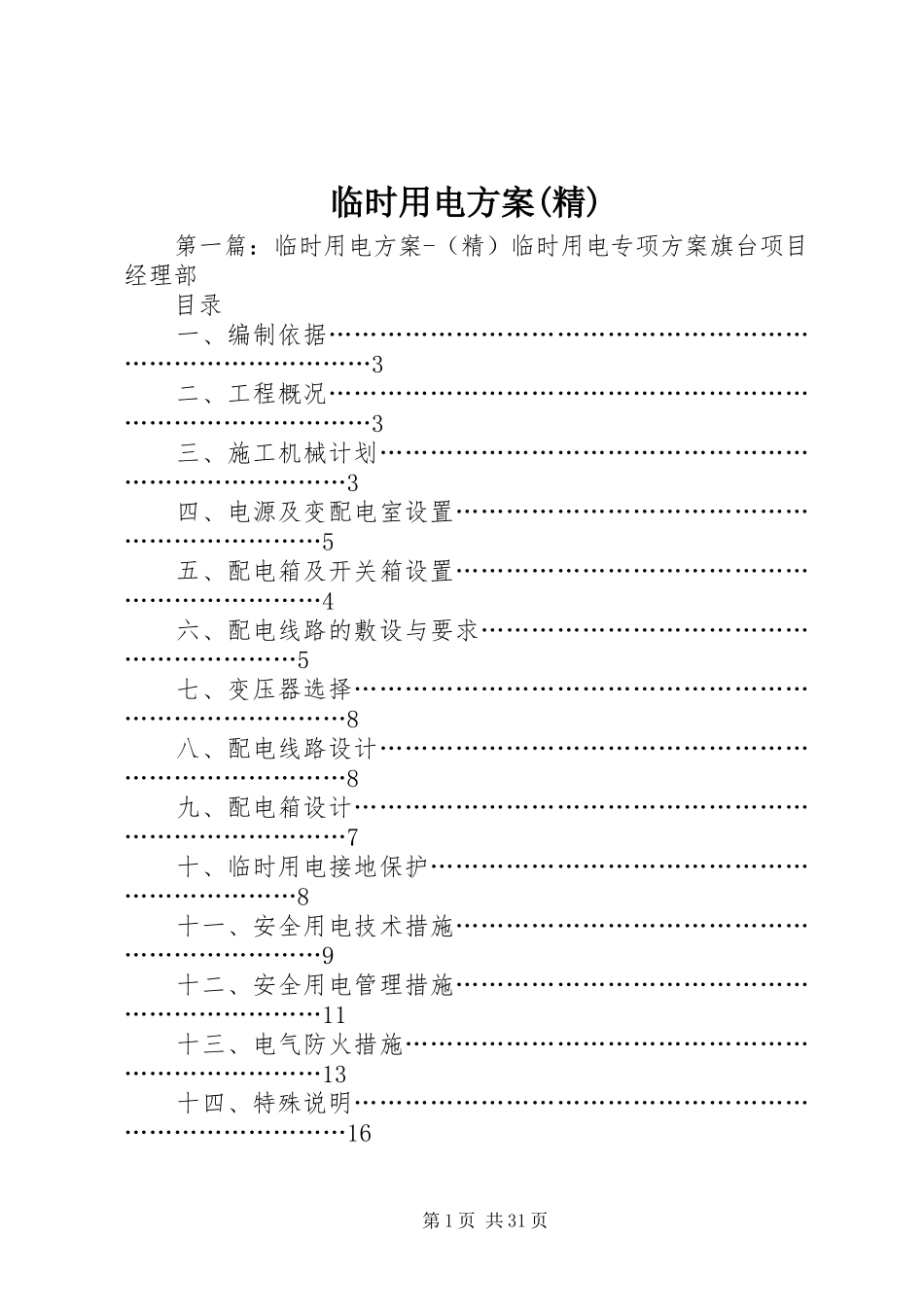

临时用电方案(精)第一篇：临时用电方案-（精）临时用电专项方案旗台项目经理部目录一、编制依据……………………………………………………………………………3二、工程概况……………………………………………………………………………3三、施工机械计划……………………………………………………………………3四、电源及变配电室设置…………………………………………………………5五、配电箱及开关箱设置…………………………………………………………4六、配电线路的敷设与要求……………………………………………………5七、变压器选择………………………………………………………………………8八、配电线路设计……………………………………………………………………8九、配电箱设计………………………………………………………………………7十、临时用电接地保护…………………………………………………………8十一、安全用电技术措施…………………………………………………………9十二、安全用电管理措施…………………………………………………………11十三、电气防火措施………………………………………………………………13十四、特殊说明………………………………………………………………………16第1页共31页一、编制依据1.《施工现场临时用电安全技术规范》jgj46-88。2.其他有关的国家现行规范、标准和规程规定。3.本工程施工机械计划。二、工程概况工程名称：旗台工程地点：位于XX省XX市XX县区设计单位：建设单位：监理单位：施工单位：连云港建港实业有限公司三、施工机械计划1、根据现场实际情况，施工机械配备计划如下表所示：机械名称规格型号功率（kw）单位数量混凝土搅拌机jg-350钢筋切断机gql32搅拌楼hzs180钢筋调直机gtq3-12交流电焊机vh100木工圆盘锯mj-104砂轮切割机gt-3-8木工压刨机mb250木工平刨机mb1032、确定用电负荷：（1、混凝土搅拌机7.55.511082031.12.83个台台台台台台台台121184521kx=0.70cosφ=0.68tgφ=1.08pjs=0.70×7.5=5.25kw（2、钢筋切断机kx=0.30cosφ=0.70tgφ=1.02pjs=0.30×5.50=1.65kw（3、钢筋调直机kx=0.30cosφ=0.70tgφ=1.02pjs=0.30×8.00=2.40kw（4、交流电焊机kx=0.35cosφ=0.40tgφ=2.29将jc=50%统一换算到jc1=100%的额定容量pe=n×（jc/jc11/2×pn=1×（0.50/1.001/2×20.00=14.14kwpjs=kx×pe=0.35×14.14=4.95kw（5、木工圆盘锯kx=0.30cosφ=0.70tgφ=1.02pjs=0.30×3.00=0.90kw（6、木工砂轮切割机第2页共31页kx=0.30cosφ=0.70tgφ=1.02pjs=0.30×1.1=0.33kw（7、木工压刨床kx=0.30cosφ=0.70tgφ=1.02pjs=0.30×2.80=0.84kw（8、木工平刨床kx=0.30cosφ=0.70tgφ=1.02pjs=0.30×3.00=0.90kw（9）搅拌楼kx=0.30cosφ=0.70tgφ=1.02pjs=0.30×110=33kw（9总的计算负荷计算，总箱同期系数取kx=0.90总的有功功率pjs=kz×Σpjs=0.90×（5.25+1.65+2.4+4.95+0.9+0.33+0.84+0.9+33=45.20kva总的无功功率qjs=kx×Σqjs=0.90×（5.6+2.44+1.68+11.37+0.92+0.64+0.86+33=50.86kva四、电源及变配电室设置施工现场的变压器及其位置由业主提供，并由业主管理。配电室应符合以下要求：1.成排配电柜两端与重复接地线及保护零线做电气连接。2.配电室自然通风良好，并采取防雨和防动物出入措施。3.配电柜采用单列布置，操作通道宽度应不小于1.5m，配电柜后面的维护通道宽度应不小于0.8m，侧面的维护通道宽度应不小于1m，配电室天棚距地面应不低于3m。4.配电室的门向外开，并配锁。5.配电室内裸母线与地面垂直距离小于2.5m时，采用遮拦隔离，配电装置的上端距天棚不小于0.5m。6.配电室要配置砂箱和绝缘灭火器。7.配电柜应设有功、无功电度表，并分路装社电流、电压表，计数电度表的电流互感器与电流表的互感器应分开，单独安装。8.配电屏应按要求装设短路、过负荷保护装置和漏电保护器。9.各回路应编号，并标明用途。10.配电屏或配电线路维修时，应悬挂停电标志牌。停、送电由专人负责。第3页共31页五、配电箱及开关箱设置1.设置原则①配电箱、开关箱应设在负荷相对集中的地方。②配电系统设置总配电箱、分配电箱和开关箱，分级配电。...
