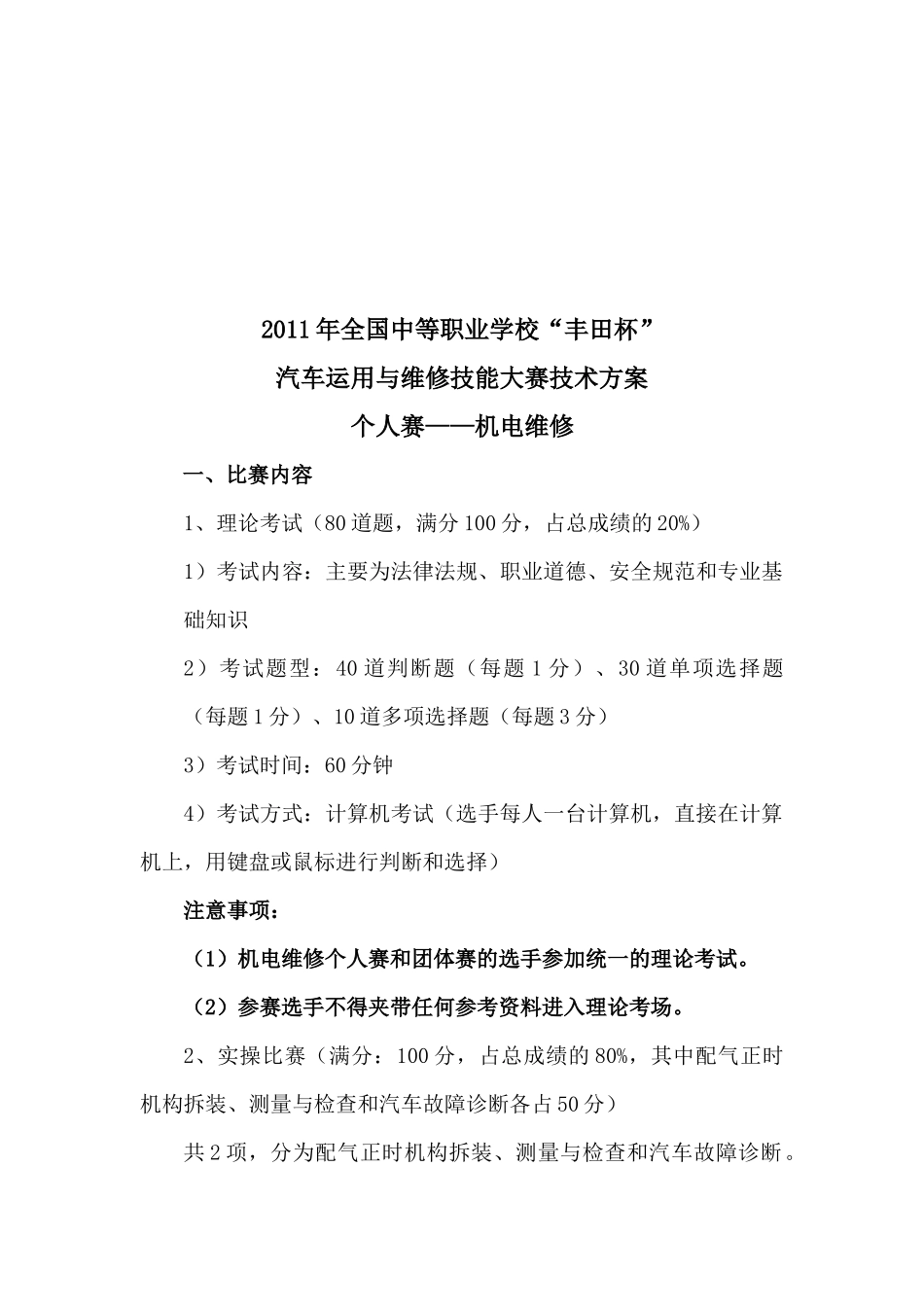

2011年全国中等职业学校“丰田杯”汽车运用与维修技能大赛技术方案个人赛——机电维修一、比赛内容1、理论考试（80道题，满分100分，占总成绩的20%）1）考试内容：主要为法律法规、职业道德、安全规范和专业基础知识2）考试题型：40道判断题（每题1分）、30道单项选择题（每题1分）、10道多项选择题（每题3分）3）考试时间：60分钟4）考试方式：计算机考试（选手每人一台计算机，直接在计算机上，用键盘或鼠标进行判断和选择）注意事项：（1）机电维修个人赛和团体赛的选手参加统一的理论考试。（2）参赛选手不得夹带任何参考资料进入理论考场。2、实操比赛（满分：100分，占总成绩的80%，其中配气正时机构拆装、测量与检查和汽车故障诊断各占50分）共2项，分为配气正时机构拆装、测量与检查和汽车故障诊断。选手按抽签分组顺序进行比赛，单人作业总时间为60分钟其中：配气正时机构拆装、测量与检查30分钟汽车故障诊断30分钟二、名次排列规则按总成绩由高到低排序，总成绩相同以实操成绩分数高的名次在前；总成绩相同且实操成绩也相同的以2项实操项目总用时短的名次在前。三、比赛作业工件配气正时机构拆装、测量与检查的工件为丰田1ZR发动机（发动机本体无发电机、输油管分总成（包括喷嘴）、线束、进排气歧管等；并已拆除机滤及支架、发动机右悬支架、气缸盖罩等附件；油封、O型圈无需更换，密封面无需施涂密封胶）四、实操比赛考核要求1、配气正时机构拆装、测量与检查1）作业要求：在30分钟的规定时间内，对指定的配气正时机构，完成以下操作，在《配气正时机构拆装、测量与检查作业表》中按要求填写检查测量记录并根据分析作出好坏判断。a．曲轴皮带盘拆卸及安装；b．正时链盖及链条张紧器拆卸与安装；c．正时链条分总成的拆装；d．对正时链条分总成、进排气凸轮轴正时齿轮和曲轴正时齿轮的磨损状态进行检查；e．检查1号链条张紧器；f．检查进、排气凸轮轴正时齿轮总成（VVT-i执行器）动作状态；2）考核要点：按照维修手册要求对指定的配气正时机构进行拆装和检查，重点考核拆装工艺、零件清洁、工量具使用、零部件测量、作业规范及安全，并正确填写《配气正时机构拆装、测量与检查作业表》。2、汽车故障诊断1）作业要求：在30分钟的规定时间内，要求对丰田卡罗拉轿车（GL1.6AT）指定的系统进行故障诊断，步骤包括前期准备、安全检查、仪器连接、症状确认、目视检查、故障码和数据流检查、元器件测量、电路测量、故障点确认和排除、填写记录等。故障范围包括卡罗拉轿车发动机控制系统、照明系统2部分，故障包含有故障码故障和无故障码故障。2）考核要点：按照维修手册的规范，在规定时间内完成作业的流程，发现并找到故障点，按照裁判现场要求排除故障，完整准确填写《汽车故障诊断作业表》。作业中要求较熟练查阅维修资料、正确使用工量具和仪器设备、精确测量技术参数、正确记录测试数据、准确判断故障位置，认真记录作业过程，安全文明作业。五、比赛需要工量具、配件辅料和设备1、配气正时机构拆装、测量与检查序号工具名称型号规格数量备注1皮带盘螺栓拆装专用工具09213-5801309330-00021须备螺栓M8(螺杆长度45mm),共计30根9套校方提供（外加工）2皮带盘拆装专用工具（拉器）09950-50013(两螺栓中心距85mm)9套外购3拉器定位头专用工具9个校方提供（外加工）4铲刀9个校方提供5气枪短嘴带接头9把校方提供6扭力扳手5N·m～25N·m9套世达公司提供7扭力扳手10N·m～100N·m9套世达公司提供8扭力扳手40N·m～340N·m9套世达公司提供9橡皮锤9把世达公司提供10常用工具（9509五十六件组套）9套世达公司提供11450mm加长杆9把世达公司提供12活动扳手35mm9把世达公司提供13开口扳手24mm9把世达公司提供序号量具名称型号规格数量备注1弹簧称（手持式）不小于20Kg9个校方提供2游标卡尺300mm（测量内外径部分均为刀口）9个校方提供3钢板尺300mm9把校方提供4小手电LED的9把世达公司提供序号配件辅料名称型号规格数量备注1毛刷10个校方提供2机油壶另备1桶机油（从二级维护项目中取得）10个校方提供3水性记号笔黑色或白色20支校方提供4抹布80块校方提供5油盆长×宽×高：500mm×350mm×100...
