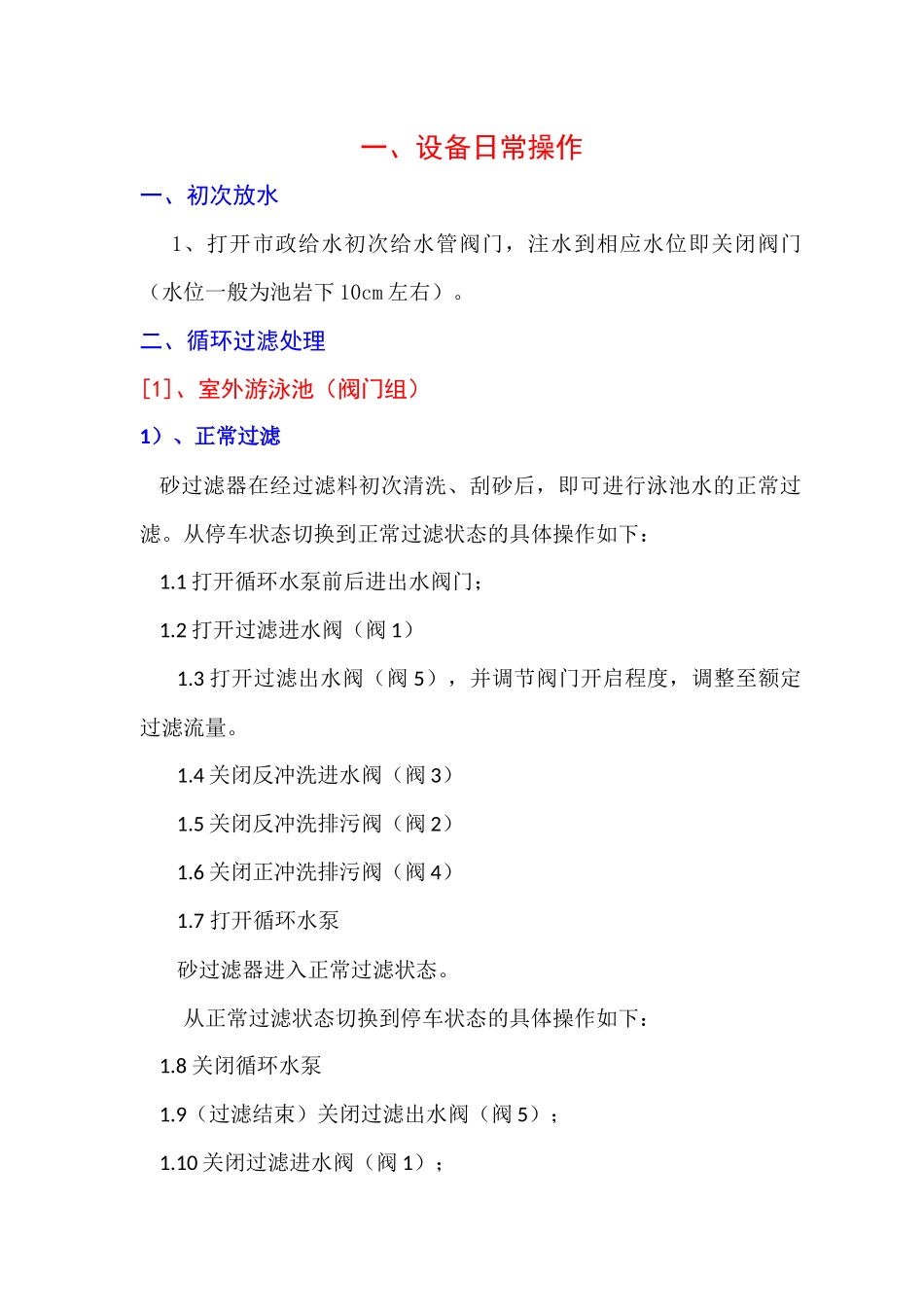

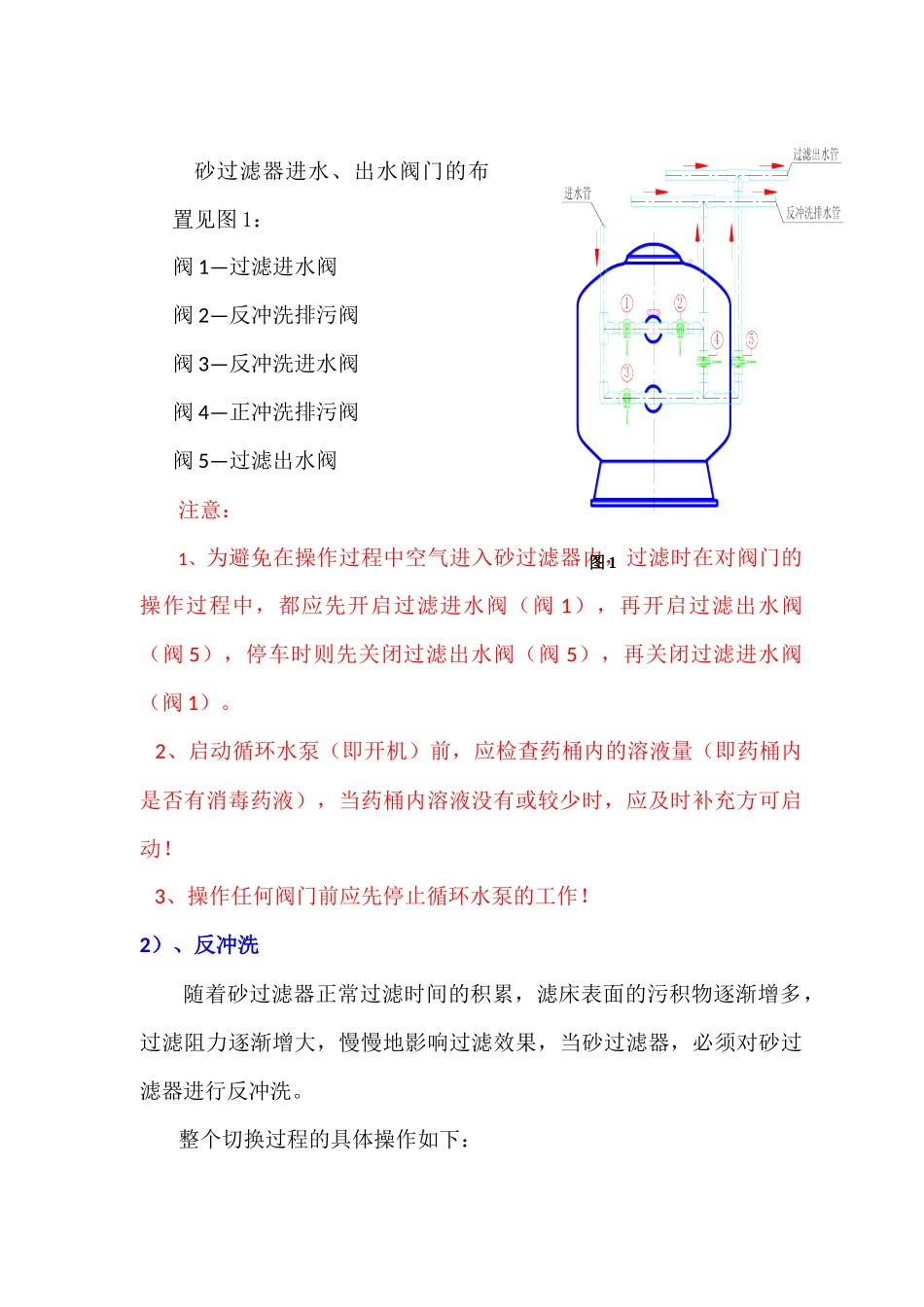

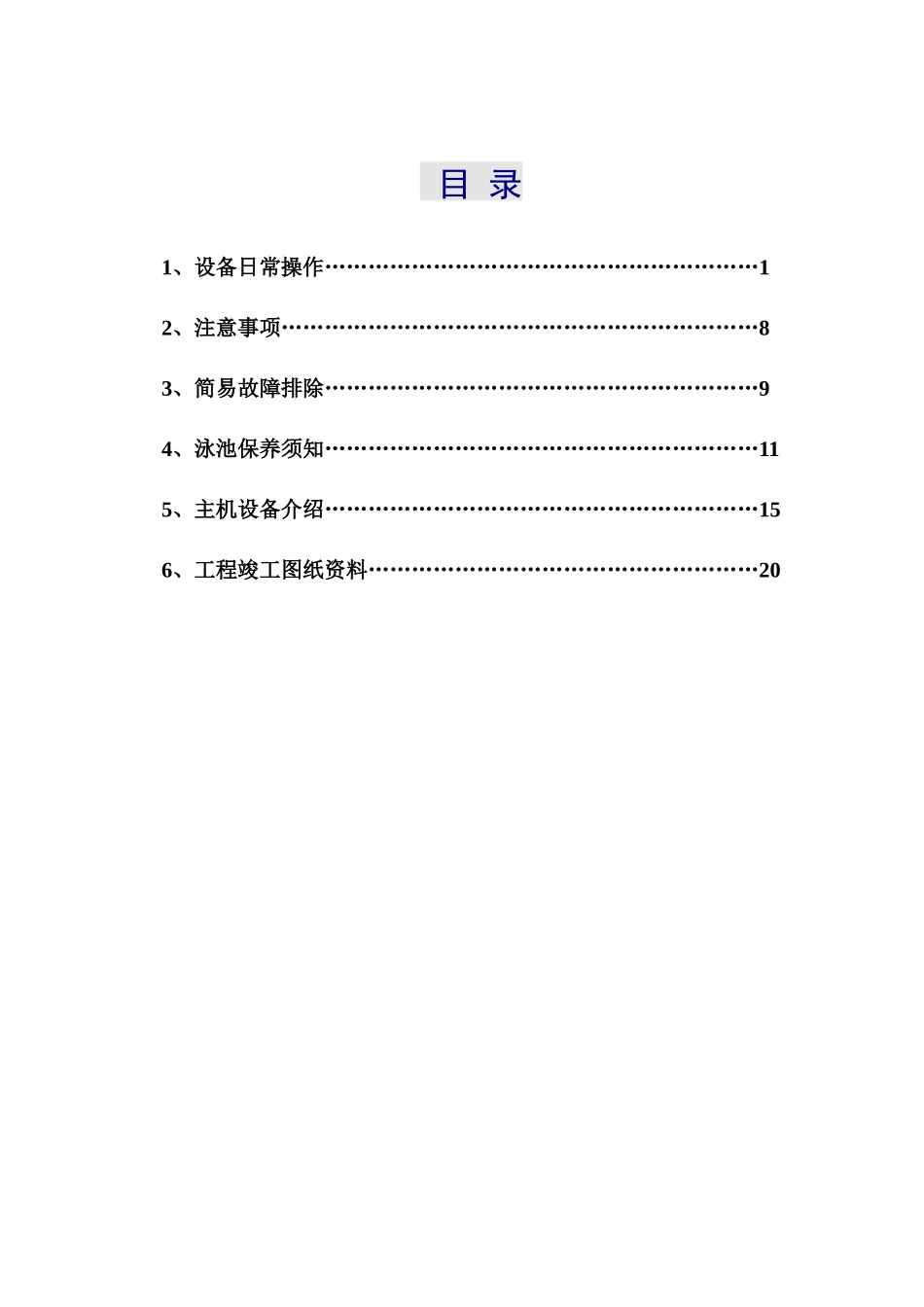

目录1、设备日常操作……………………………………………………12、注意事项…………………………………………………………83、简易故障排除……………………………………………………94、泳池保养须知……………………………………………………115、主机设备介绍……………………………………………………156、工程竣工图纸资料………………………………………………20一、设备日常操作一、初次放水1、打开市政给水初次给水管阀门，注水到相应水位即关闭阀门（水位一般为池岩下10cm左右）。二、循环过滤处理[1]、室外游泳池（阀门组）1）、正常过滤砂过滤器在经过滤料初次清洗、刮砂后，即可进行泳池水的正常过滤。从停车状态切换到正常过滤状态的具体操作如下：1.1打开循环水泵前后进出水阀门；1.2打开过滤进水阀（阀1）1.3打开过滤出水阀（阀5），并调节阀门开启程度，调整至额定过滤流量。1.4关闭反冲洗进水阀（阀3）1.5关闭反冲洗排污阀（阀2）1.6关闭正冲洗排污阀（阀4）1.7打开循环水泵砂过滤器进入正常过滤状态。从正常过滤状态切换到停车状态的具体操作如下：1.8关闭循环水泵1.9（过滤结束）关闭过滤出水阀（阀5）；1.10关闭过滤进水阀（阀1）；砂过滤器进水、出水阀门的布置见图1：阀1—过滤进水阀阀2—反冲洗排污阀阀3—反冲洗进水阀阀4—正冲洗排污阀阀5—过滤出水阀注意：1、为避免在操作过程中空气进入砂过滤器内，过滤时在对阀门的操作过程中，都应先开启过滤进水阀（阀1），再开启过滤出水阀（阀5），停车时则先关闭过滤出水阀（阀5），再关闭过滤进水阀（阀1）。2、启动循环水泵（即开机）前，应检查药桶内的溶液量（即药桶内是否有消毒药液），当药桶内溶液没有或较少时，应及时补充方可启动！3、操作任何阀门前应先停止循环水泵的工作！2）、反冲洗随着砂过滤器正常过滤时间的积累，滤床表面的污积物逐渐增多，过滤阻力逐渐增大，慢慢地影响过滤效果，当砂过滤器，必须对砂过滤器进行反冲洗。整个切换过程的具体操作如下：图12.1关闭循环水泵2.2关闭过滤出水阀（阀5）；2.3关闭过滤进水阀（阀1）；2.4打开反冲洗进水阀（阀3）；2.5打开反冲洗排污阀（阀2），2.6关闭正冲洗排污阀（阀4）2.7打开循环水泵调节反冲洗排污阀（阀2）的开启程度以控制反冲洗强度，并记录阀门开启角度，作为下次反冲洗的经验数据；2.5反冲洗时间一般持续5-7分钟（强度在12-15L/S·m2之间）；2.6观察排污管上反冲洗观察窗内水流呈清洁、透明后，关闭反冲洗排污阀（阀2）；2.7关闭反冲洗水阀（阀3），反冲洗结束。※游泳池及水上游乐池计划长时间停用，在池水排空前也应对砂过滤器性反冲洗（反洗结束后应排空过滤器内积水）。3）、正冲洗经过反冲洗后，部分污物还积聚在滤层及管道上，为使污物不进入游泳池而影响游泳池的水质，同时对砂层进行整理，在反冲洗结束后应及时进行正冲洗，而后才能切换到正常过滤状态。从反冲洗状态下切换到正冲洗状态的具体操作如下：3.1关闭过滤出水阀（阀5）关闭反冲洗排污阀（阀2）；图23.2关闭反冲洗进水阀（阀3）；3.3打开过滤进水阀（阀1）；3.4打开正冲洗排污阀（阀4）；3.5持续1-2分钟；3.6关闭正冲洗排污阀（阀4）；3.7关闭过滤进水阀（阀1），正冲洗结束。在正冲洗结束后，可不关停水泵，直接切换到过滤状态。4）、排水4.1关闭循环水泵；4.2打开过滤进水阀（阀1）4.3打开反冲洗排污阀（阀2），4.4关闭反冲洗进水阀（阀3）4.5关闭过滤出水阀（阀4）4.6关闭出水阀（阀5）4.7启动循环水泵便可排出；4.8排干后恢复原有工作状态。注意：※砂过滤器的反冲洗操作应在泳池停止营业后进行；※砂过滤器应逐一进行反冲洗，不得同时对2个及2个以上砂过滤器同时进行反冲洗；※下列情况下也应对过滤器进行反冲洗：※砂过滤器压力表指示未到红线，但使用时间已超过5天；※游泳池及水上游乐池计划停止使用超过5天，停止使用前必须对砂过滤器进行反冲洗；[2]、室内游泳池（多向阀）1）、正常过滤1、打开相应的回水管路及给水管路阀门2、调整过滤器手柄至‘Filter’（过滤）位置；3、启动循环水泵；4、启动投药计量泵。注意：启动投药计量泵前，应检查药桶内的溶液量...
