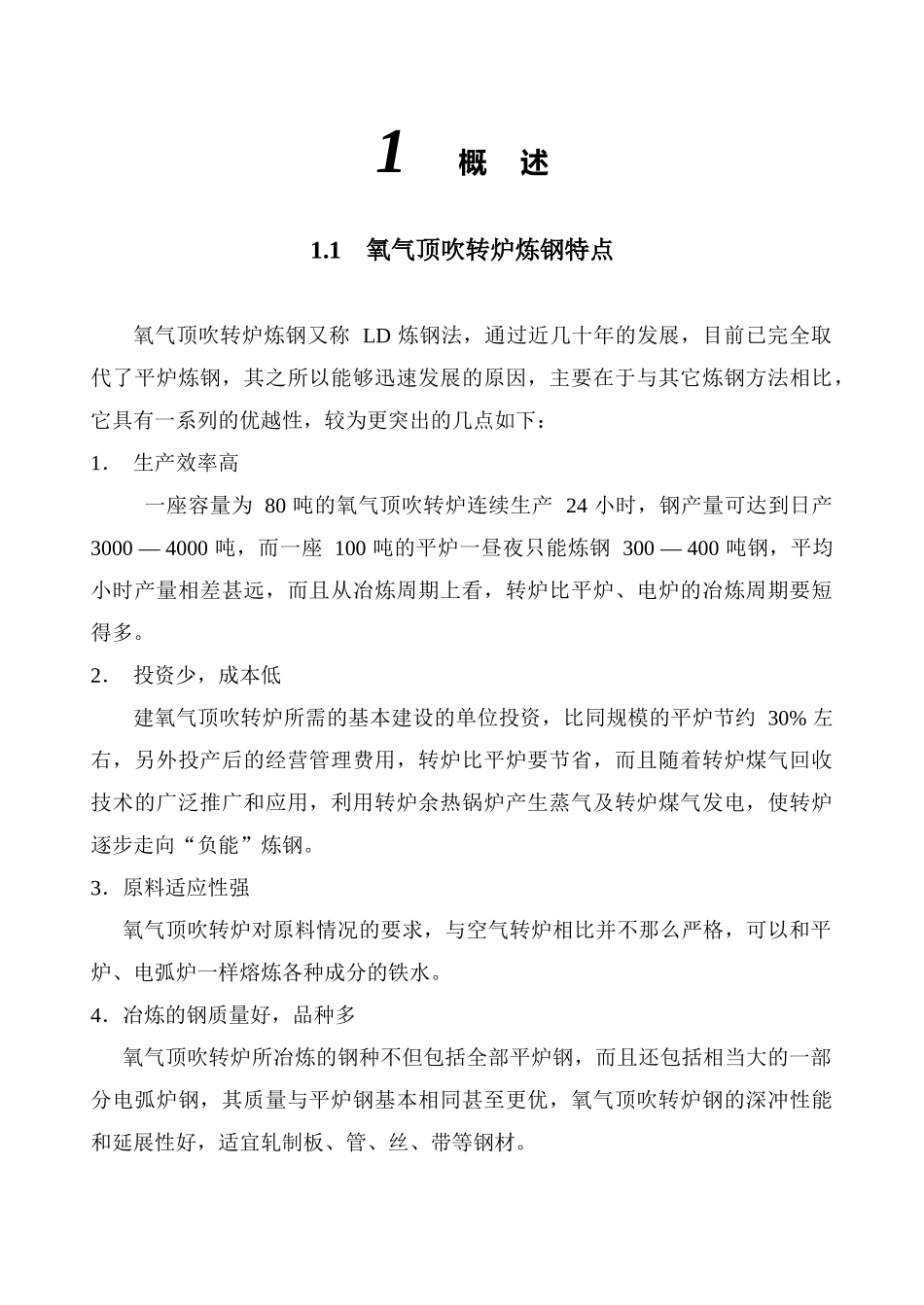

1概述1.1氧气顶吹转炉炼钢特点氧气顶吹转炉炼钢又称LD炼钢法，通过近几十年的发展，目前已完全取代了平炉炼钢，其之所以能够迅速发展的原因，主要在于与其它炼钢方法相比，它具有一系列的优越性，较为更突出的几点如下：1．生产效率高一座容量为80吨的氧气顶吹转炉连续生产24小时，钢产量可达到日产3000—4000吨，而一座100吨的平炉一昼夜只能炼钢300—400吨钢，平均小时产量相差甚远，而且从冶炼周期上看，转炉比平炉、电炉的冶炼周期要短得多。2．投资少，成本低建氧气顶吹转炉所需的基本建设的单位投资，比同规模的平炉节约30%左右，另外投产后的经营管理费用，转炉比平炉要节省，而且随着转炉煤气回收技术的广泛推广和应用，利用转炉余热锅炉产生蒸气及转炉煤气发电，使转炉逐步走向“负能”炼钢。3．原料适应性强氧气顶吹转炉对原料情况的要求，与空气转炉相比并不那么严格，可以和平炉、电弧炉一样熔炼各种成分的铁水。4．冶炼的钢质量好，品种多氧气顶吹转炉所冶炼的钢种不但包括全部平炉钢，而且还包括相当大的一部分电弧炉钢，其质量与平炉钢基本相同甚至更优，氧气顶吹转炉钢的深冲性能和延展性好，适宜轧制板、管、丝、带等钢材。5．适于高度机械化和自动化生产由于冶炼时间短，生产效率高，再加转炉容量不断扩大，为准确控制冶炼过程，保证获得合格钢水成分和出钢温度，必须进行自动控制和检测，实现生产过程自动化。另外，在这种要求下，也只有实现高度机械化和自动化，才能减轻工人的劳动强度，改善劳动条件。1.2转炉炼钢机械设备系统氧气顶吹转炉炼钢法，是将高压纯氧[压力为0.5~1.5MPa，纯度99.5%以上，（我厂为99.99%）],借助氧枪从转炉顶部插入炉内向熔池吹氧,将铁水吹炼成钢。氧气顶吹转炉的主要设备有：1．转炉本体系统：包括转炉炉体及其支承系统——托圈、耳轴、耳轴轴承和支承座，以及倾动装置，其中倾动装置由电动机、一次减速机，二次减速机、扭矩缓冲平衡装置等组成。2．氧枪及其升降、氧气装置及配套装置。氧枪包括枪体、氧气软管及冷却水进出软管。根据操作工艺要求氧枪必须随时升降，因此需要升降装置，为保证转炉连续生产，必须设有备用枪，即通过换枪装置，随时将备用枪移至工作位置，同时要求备用枪的氧气，进出水管路连接好。3．散装料系统：氧气顶吹转炉炼钢使用的原料有：（1）金属料——铁水、废铁、生铁块；（2）脱氧剂——锰铁、硅铁、硅锰、铝等；（3）造渣剂——石灰、萤石、白云石等；（4）冷却剂——废钢、铁矿石、石灰石、氧化铁皮等。（5）供应铁水的设备有：贮存和混匀铁水用的混铁炉，运输铁水用的铁水罐及铁水罐车，铁水包。（6）废钢及生铁块用专用吊车及废钢斗装入炉内。（7）氧剂主要为合金料，经烘烤、称量后，由叉车运送至炉后，由铁合金旋转溜槽加入到钢水罐中。而绝大多数造渣剂，则是从低位料仓经斜桥上料皮带输送机送至高位料仓，需用时，再通过电振给料器、称量斗、汇总斗、下料管直接进入炉内。4．活动烟罩及提升装置。转炉吹炼时，产生大量气体（烟尘），经烟罩进入烟气处理系统，烟罩分为固定烟罩和活动烟罩两部分，固定烟罩是装在余热锅炉与活动烟罩之间，活动烟罩在吹炼时降下，接近炉口，这样可减少大量冷空气进入炉气处理系统，降低除尘负荷，同时也利于转炉煤气回收。吹炼时需上、下升降活动烟罩，其传动方式为机械式，包括重锤、电机、提升减速机及绳链装置等。5．烟气净化处理系统。顶吹转炉吹炼过程中产生的大量高温烟尘，首先进入半余热锅炉（烟道）进行余热回收和冷却，而后经一级文氏管、重力脱水器、弯头脱水器、二级文氏管、湿漩脱水器等进行除尘和冷却，脱水后的烟气被抽入一次除尘风机，经水封器之后，被送入贮气罐（煤气柜）回收利用或进行放散。6．其它配套设备及系统：转炉配套装置包括前后挡火门、炉下车辆，另外转炉的中压水系统也是很重要的组成部分。氧枪配套装置包括刮渣器及标尺装置。配套的系统包括了氧枪的供水、供气系统，以及氮封系统。另外，为了准确地判断吹炼终点，提高钢水命中率、炉龄、产量和钢水质量，以及降低各种消耗等，近年来在许多转炉上，已经应用电子计算机对转炉冶炼过程...
