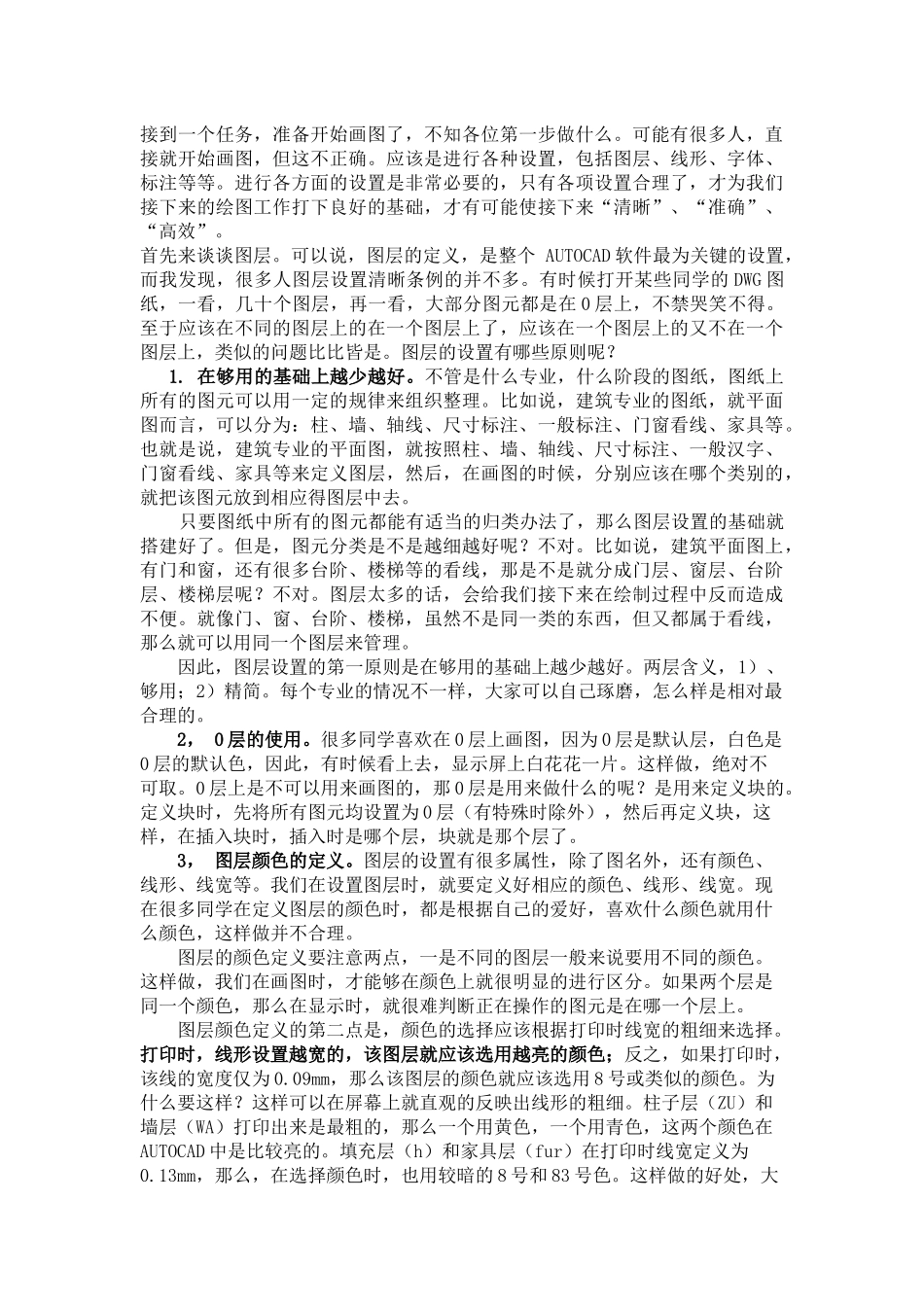

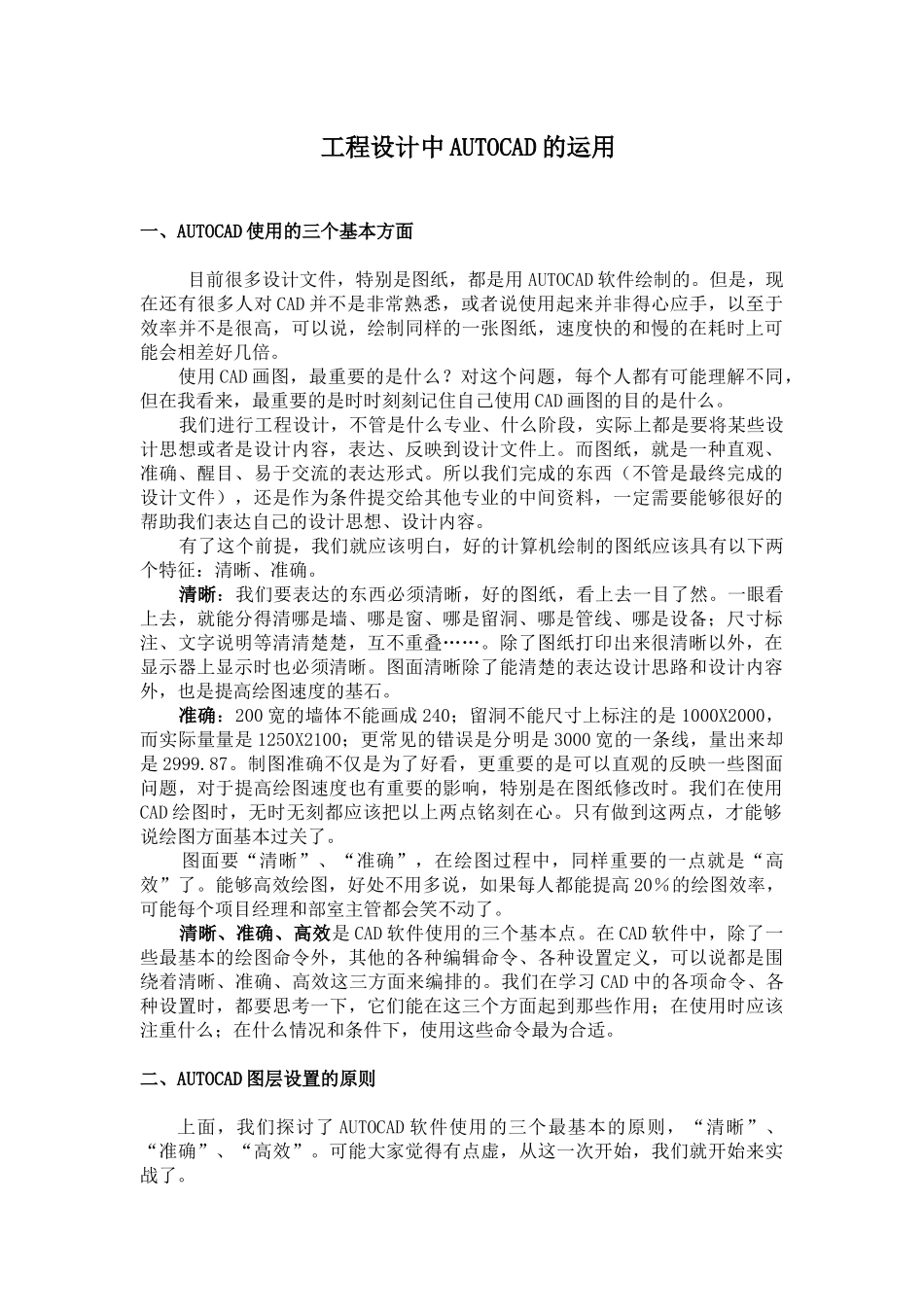

工程设计中AUTOCAD的运用一、AUTOCAD使用的三个基本方面目前很多设计文件，特别是图纸，都是用AUTOCAD软件绘制的。但是，现在还有很多人对CAD并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，可以说，绘制同样的一张图纸，速度快的和慢的在耗时上可能会相差好几倍。使用CAD画图，最重要的是什么？对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西（不管是最终完成的设计文件），还是作为条件提交给其他专业的中间资料，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠……。除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000X2000，而实际量量是1250X2100；更常见的错误是分明是3000宽的一条线，量出来却是2999.87。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。我们在使用CAD绘图时，无时无刻都应该把以上两点铭刻在心。只有做到这两点，才能够说绘图方面基本过关了。图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。能够高效绘图，好处不用多说，如果每人都能提高20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。清晰、准确、高效是CAD软件使用的三个基本点。在CAD软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、高效这三方面来编排的。我们在学习CAD中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。二、AUTOCAD图层设置的原则上面，我们探讨了AUTOCAD软件使用的三个最基本的原则，“清晰”、“准确”、“高效”。可能大家觉得有点虚，从这一次开始，我们就开始来实战了。接到一个任务，准备开始画图了，不知各位第一步做什么。可能有很多人，直接就开始画图，但这不正确。应该是进行各种设置，包括图层、线形、字体、标注等等。进行各方面的设置是非常必要的，只有各项设置合理了，才为我们接下来的绘图工作打下良好的基础，才有可能使接下来“清晰”、“准确”、“高效”。首先来谈谈图层。可以说，图层的定义，是整个AUTOCAD软件最为关键的设置，而我发现，很多人图层设置清晰条例的并不多。有时候打开某些同学的DWG图纸，一看，几十个图层，再一看，大部分图元都是在0层上，不禁哭笑不得。至于应该在不同的图层上的在一个图层上了，应该在一个图层上的又不在一个图层上，类似的问题比比皆是。图层的设置有哪些原则呢？1.在够用的基础上越少越好。不管是什么专业，什么阶段的图纸，图纸上所有的图元可以用一定的规律来组织整理。比如说，建筑专业的图纸，就平面图而言，可以分为：柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。也就是说，建筑专业的平面图，就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层，然后，在画图的时候，分别应该在哪个类别的，就把该图元放到相应得图层中去。只要图纸中所有的图元都能有适当的归类办法了，那么图层设置的基础就搭建好了。但是，图元分类是不是越细越好呢？不对。比如说，建筑平面图上，有门和窗，还有很多台阶、楼梯等的看线，那是不是就分成门层、窗层、台阶层、楼梯层呢？不对。图层太多的话，会给我们接下来在绘制过程中反而造成不便...
