环境工程专业绘图上机指导书VIP免费

环境工程专业绘图上机指导书_第1页
1/25
环境工程专业绘图上机指导书_第2页
2/25
环境工程专业绘图上机指导书_第3页
3/25

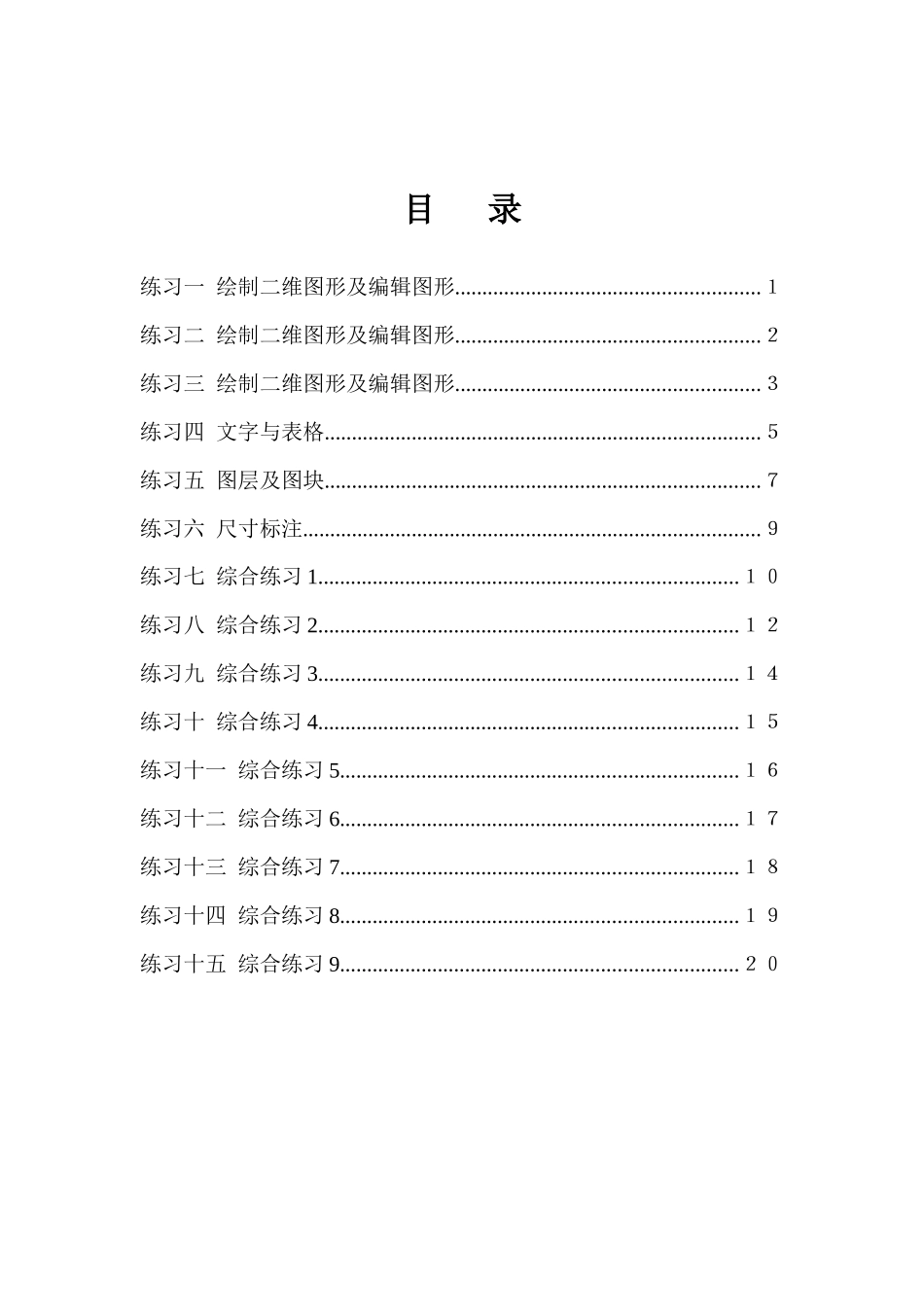

环境工程专业绘图课程上机指导书学院:沈阳大学科技工程学院专业:环境工程班级:2009级教师:张富韬2011年8月说明1、本指导书为环境工程专业计算机绘图课程上机使用,指导书中的练习任务必须完成,有能力的同学可以根据练习的重点加练其他练习;2、学生要根据课程安排,完成任务书中规定的练习项目。每次上机课结束后,由任课教师负责对该次练习进行评分,分数按100分计,学生每次练习的分数必须在60分及以上方可参加期末考试,且练习所取得的平均分数(算术平均值)按40%计入期末总成绩;3、因为病假、事假等原因没有按时进行上机练习的学生,必须补做上机练习;4、当上述规定与学校有关规定不一致时,以学校的相关规定为准。目录练习一绘制二维图形及编辑图形........................................................1练习二绘制二维图形及编辑图形........................................................2练习三绘制二维图形及编辑图形........................................................3练习四文字与表格................................................................................5练习五图层及图块................................................................................7练习六尺寸标注....................................................................................9练习七综合练习1.............................................................................10练习八综合练习2.............................................................................12练习九综合练习3.............................................................................14练习十综合练习4.............................................................................15练习十一综合练习5.........................................................................16练习十二综合练习6.........................................................................17练习十三综合练习7.........................................................................18练习十四综合练习8.........................................................................19练习十五综合练习9.........................................................................20练习一绘制二维图形及编辑图形1、学时:2学时2、重点:二维绘图命令;视窗调整命令;文件操作命令;基本设置命令;熟悉CAD的操作界面等。3、内容:(1)新建名为“new.dwg”的文件,并将文件保存在C盘根目录下;(2)在新建文件中绘制长度为548mm的水平线和长度为600mm的竖直线,要求绘制时使用相对坐标命令;(3)用直线命令绘制边长为420×297mm的矩形;(4)绘制直径为12mm的圆;(5)将文件另存在D盘work目录中,文件名为LX1.dwg。目录如不存在,需要自己新建。(6)用视图菜单下的工具栏命令,调用常用的绘图快捷工具栏,并将绘图和修改1工具栏放在屏幕的左侧。4、完成情况教师评分:教师签字:练习二绘制二维图形及编辑图形1、学时:2学时2、重点:剪切命令;删除命令;延伸命令;复制命令;点的捕捉设置及应用等。3、内容:(1)新建名为“LX2.dwg”的文件,并将文件保存在D盘根目录下;(2)利用trim\copy\extend\offset等命令绘制下图,图中b取594mm、l取841mm、a取25mm、c取10mm,标题栏和会签栏小格高度为5mm,宽度为25mm。4、完成情况教师评分:教师签字:练习三绘制二维图形及编辑图形1、学时:2学时2、重点:偏移命令;填充命令;阵列命令;熟悉CAD的内部设置等。3、内容:(1)绘制指北针如下图;指北针用细实线绘制,圆的直径宜为24mm。指尖指北,尾部宽度宜为3mm或为直径的1/8。(2)应用阵列命令绘制下图;图中各行的圆圆心距离为200mm,各列圆圆心距离为500mm,圆直径为50mm。(3)用直线命令绘制边长为420*297mm的矩形;(4)绘制直径为12mm的圆;(3)将屏幕绘图区的颜色改为白色,将绘图范围设置成三号图图纸的大...
