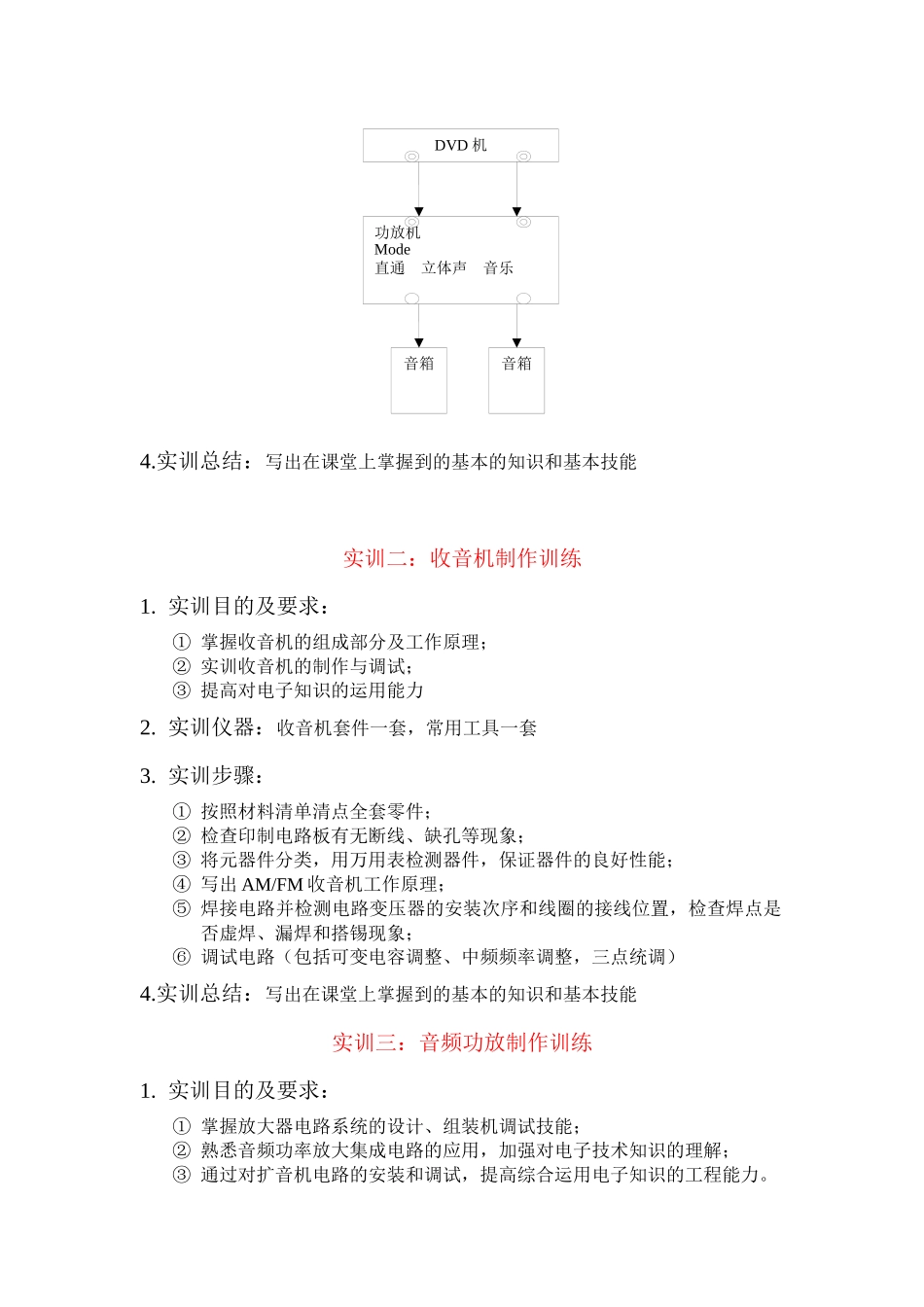

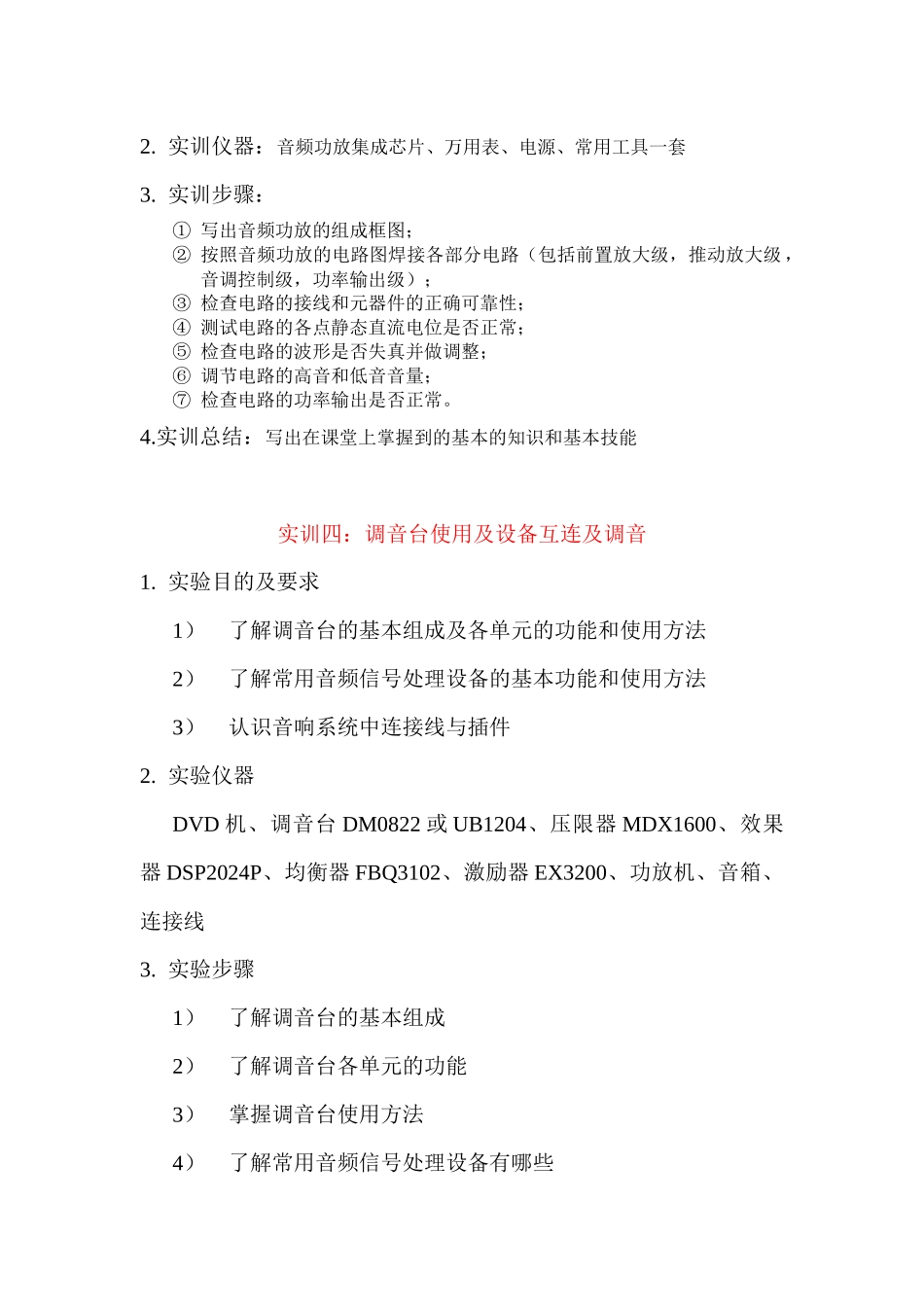

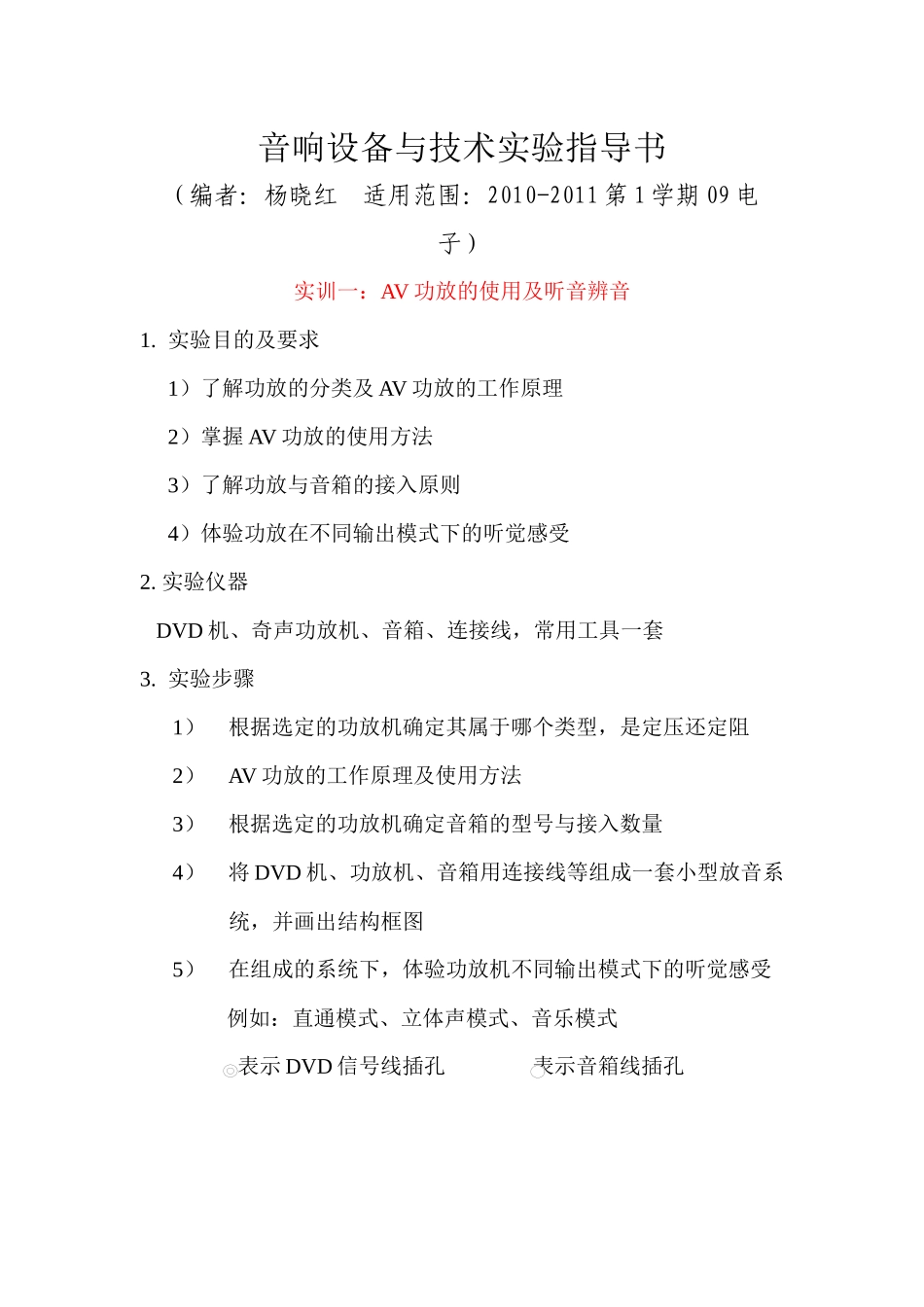

音响设备与技术实验指导书（编者：杨晓红适用范围：2010-2011第1学期09电子）实训一：AV功放的使用及听音辨音1.实验目的及要求1）了解功放的分类及AV功放的工作原理2）掌握AV功放的使用方法3）了解功放与音箱的接入原则4）体验功放在不同输出模式下的听觉感受2.实验仪器DVD机、奇声功放机、音箱、连接线，常用工具一套3.实验步骤1）根据选定的功放机确定其属于哪个类型，是定压还定阻2）AV功放的工作原理及使用方法3）根据选定的功放机确定音箱的型号与接入数量4）将DVD机、功放机、音箱用连接线等组成一套小型放音系统，并画出结构框图5）在组成的系统下，体验功放机不同输出模式下的听觉感受例如：直通模式、立体声模式、音乐模式表示DVD信号线插孔表示音箱线插孔功放机Mode直通立体声音乐DVD机音箱音箱4.实训总结：写出在课堂上掌握到的基本的知识和基本技能实训二：收音机制作训练1.实训目的及要求：①掌握收音机的组成部分及工作原理；②实训收音机的制作与调试；③提高对电子知识的运用能力2.实训仪器：收音机套件一套，常用工具一套3.实训步骤：①按照材料清单清点全套零件；②检查印制电路板有无断线、缺孔等现象；③将元器件分类，用万用表检测器件，保证器件的良好性能；④写出AM/FM收音机工作原理；⑤焊接电路并检测电路变压器的安装次序和线圈的接线位置，检查焊点是否虚焊、漏焊和搭锡现象；⑥调试电路（包括可变电容调整、中频频率调整，三点统调）4.实训总结：写出在课堂上掌握到的基本的知识和基本技能实训三：音频功放制作训练1.实训目的及要求：①掌握放大器电路系统的设计、组装机调试技能；②熟悉音频功率放大集成电路的应用，加强对电子技术知识的理解；③通过对扩音机电路的安装和调试，提高综合运用电子知识的工程能力。2.实训仪器：音频功放集成芯片、万用表、电源、常用工具一套3.实训步骤：①写出音频功放的组成框图；②按照音频功放的电路图焊接各部分电路（包括前置放大级，推动放大级，音调控制级，功率输出级）；③检查电路的接线和元器件的正确可靠性；④测试电路的各点静态直流电位是否正常；⑤检查电路的波形是否失真并做调整；⑥调节电路的高音和低音音量；⑦检查电路的功率输出是否正常。4.实训总结：写出在课堂上掌握到的基本的知识和基本技能实训四：调音台使用及设备互连及调音1.实验目的及要求1）了解调音台的基本组成及各单元的功能和使用方法2）了解常用音频信号处理设备的基本功能和使用方法3）认识音响系统中连接线与插件2.实验仪器DVD机、调音台DM0822或UB1204、压限器MDX1600、效果器DSP2024P、均衡器FBQ3102、激励器EX3200、功放机、音箱、连接线3.实验步骤1）了解调音台的基本组成2）了解调音台各单元的功能3）掌握调音台使用方法4）了解常用音频信号处理设备有哪些5）常用音频信号处理设备的基本功能6）调音台与效果器的链接方式7）调音台与均衡器互联方式8）音响系统中连接线与插件的选择9）设计一个简单的音响系统10）画出框图并连接设备4.实训总结：写出在课堂上掌握到的基本的知识和基本技能百灵达UB1204-POR调音台※调音台使用见pdf说明调音台各分部件MDX1600DSP2024PFBQ3102EX3200MDX1600各分部件DSP2024P各分部件EX3200各分部件插件的内部结构与种类
