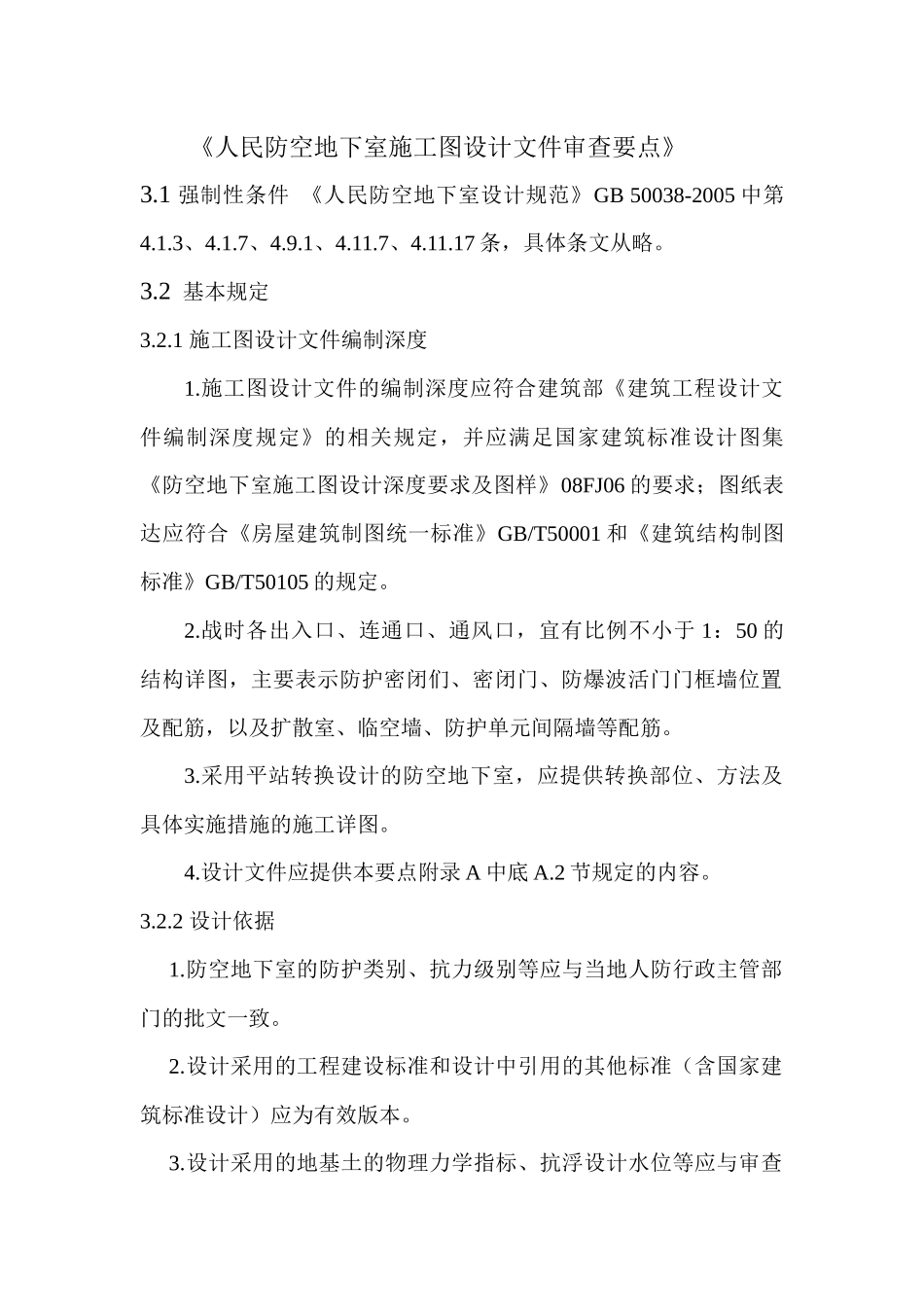

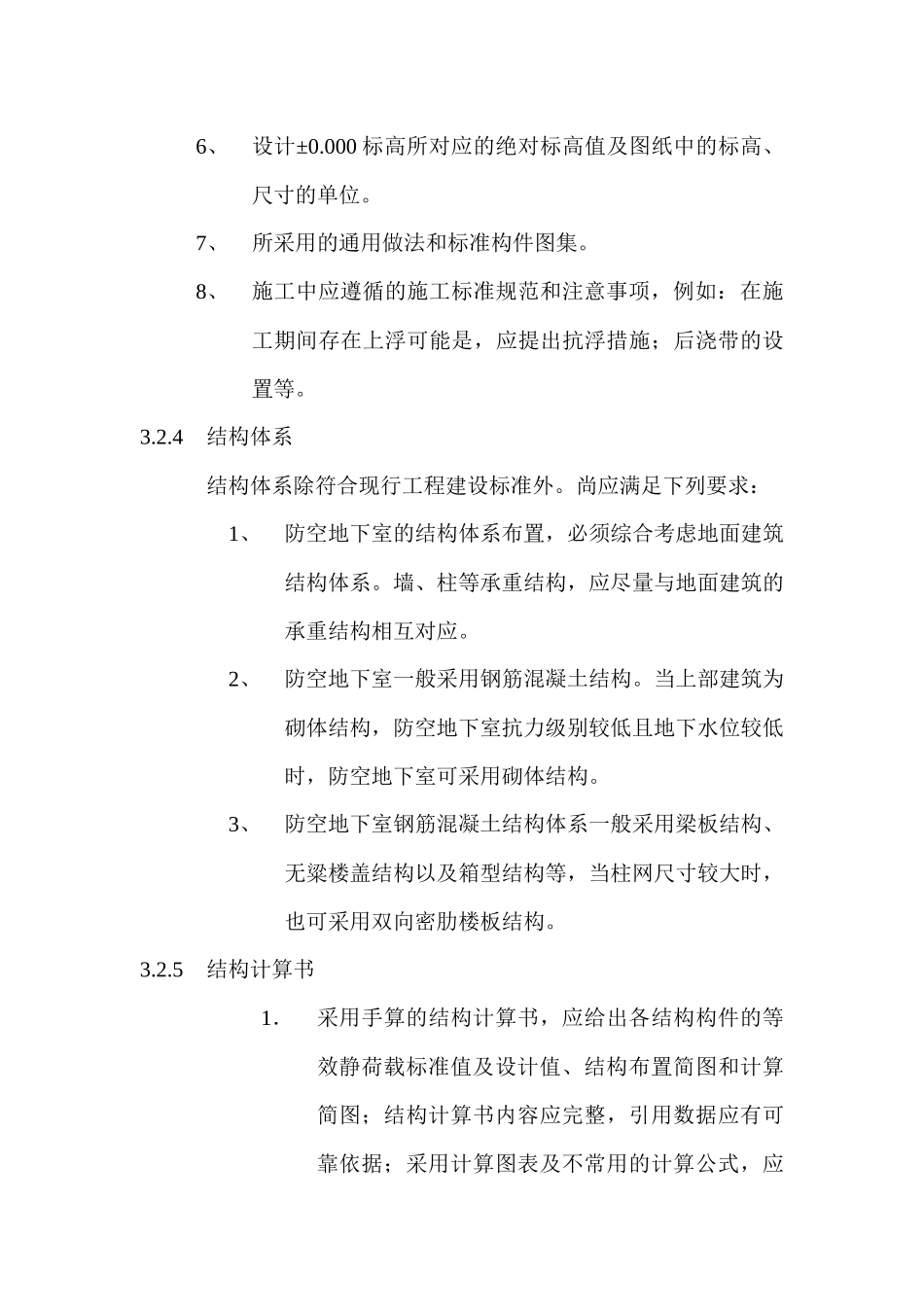

《人民防空地下室施工图设计文件审查要点》3.1强制性条件《人民防空地下室设计规范》GB50038-2005中第4.1.3、4.1.7、4.9.1、4.11.7、4.11.17条，具体条文从略。3.2基本规定3.2.1施工图设计文件编制深度1.施工图设计文件的编制深度应符合建筑部《建筑工程设计文件编制深度规定》的相关规定，并应满足国家建筑标准设计图集《防空地下室施工图设计深度要求及图样》08FJ06的要求；图纸表达应符合《房屋建筑制图统一标准》GB/T50001和《建筑结构制图标准》GB/T50105的规定。2.战时各出入口、连通口、通风口，宜有比例不小于1：50的结构详图，主要表示防护密闭们、密闭门、防爆波活门门框墙位置及配筋，以及扩散室、临空墙、防护单元间隔墙等配筋。3.采用平站转换设计的防空地下室，应提供转换部位、方法及具体实施措施的施工详图。4.设计文件应提供本要点附录A中底A.2节规定的内容。3.2.2设计依据1.防空地下室的防护类别、抗力级别等应与当地人防行政主管部门的批文一致。2.设计采用的工程建设标准和设计中引用的其他标准（含国家建筑标准设计）应为有效版本。3.设计采用的地基土的物理力学指标、抗浮设计水位等应与审查合格的《岩土工程勘察报告》一致。3.2.3结构设计总说明每一项工程应编写一份结构设计总说明，对多子项工程宜编写统一的结构施工图设计总说明。若防空地下室与其上部的地面建筑为同一个子项，可与地面建筑的结构设计总说明合写，也可专门列一小节，说明地面建筑设计总说明中未包含人防设计的内容。申报防空地下室施工图设计文件技术性审查时，宜提供供审查使用的防空地下室结构设计总说明。防空地下室结构设计总说明应包括以下内容。1、工程概况，包括防空地下室的平时功能、战时功能，防护单元划分及各防护单元的抗力级别等。2、防空地下室结构设计的主要依据，包括防空地下室结构的安全等级、设计使用年限，遵循的标准、规范，工程地质、水文地质条件，以及地面建筑抗震设计条件等。3、各结构构件采用的战时等效静荷载标准值，包括防空地下室的顶板、底板、外墙、临空墙、防护密闭门门框墙、防倒塌棚架等。4、防空地下室所有结构材料的品种、规格、性能及相应的产品标准，有防水、密闭要求的结构构件的抗渗等级等。5、当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法、并对某些构件或部位的材料提出特殊要求。6、设计±0.000标高所对应的绝对标高值及图纸中的标高、尺寸的单位。7、所采用的通用做法和标准构件图集。8、施工中应遵循的施工标准规范和注意事项，例如：在施工期间存在上浮可能是，应提出抗浮措施；后浇带的设置等。3.2.4结构体系结构体系除符合现行工程建设标准外。尚应满足下列要求：1、防空地下室的结构体系布置，必须综合考虑地面建筑结构体系。墙、柱等承重结构，应尽量与地面建筑的承重结构相互对应。2、防空地下室一般采用钢筋混凝土结构。当上部建筑为砌体结构，防空地下室抗力级别较低且地下水位较低时，防空地下室可采用砌体结构。3、防空地下室钢筋混凝土结构体系一般采用梁板结构、无粱楼盖结构以及箱型结构等，当柱网尺寸较大时，也可采用双向密肋楼板结构。3.2.5结构计算书1．采用手算的结构计算书，应给出各结构构件的等效静荷载标准值及设计值、结构布置简图和计算简图；结构计算书内容应完整，引用数据应有可靠依据；采用计算图表及不常用的计算公式，应注明其来源出处；构件编号、计算结果应与图纸一致。2．当采用计算机程序计算时，应在计算书中注明所采用的计算程序名称、代号、版本及编制单位。计算程序必须通过有关部门的鉴定，输入的总信息、计算模型、几何简图、荷载简图应符合工程的实际情况。3．当采用用于平时荷载作用下的计算软件进行人防战时荷载作用下的结构计算时，应根据软件的情况，对输入的荷载、材料强度等进行调整，使之符合人防的计算要求，并对相关构件截面的抗剪承载力按人防要求进行验算。4．所有计算机计算结果，应经分析判断确认其合理有效后方可用于工程设计。如计算结果不能满足规范要求时应作必要的调整，当确有依据不作调整时，应说明其理由。5．所有计算书应整理成册...
