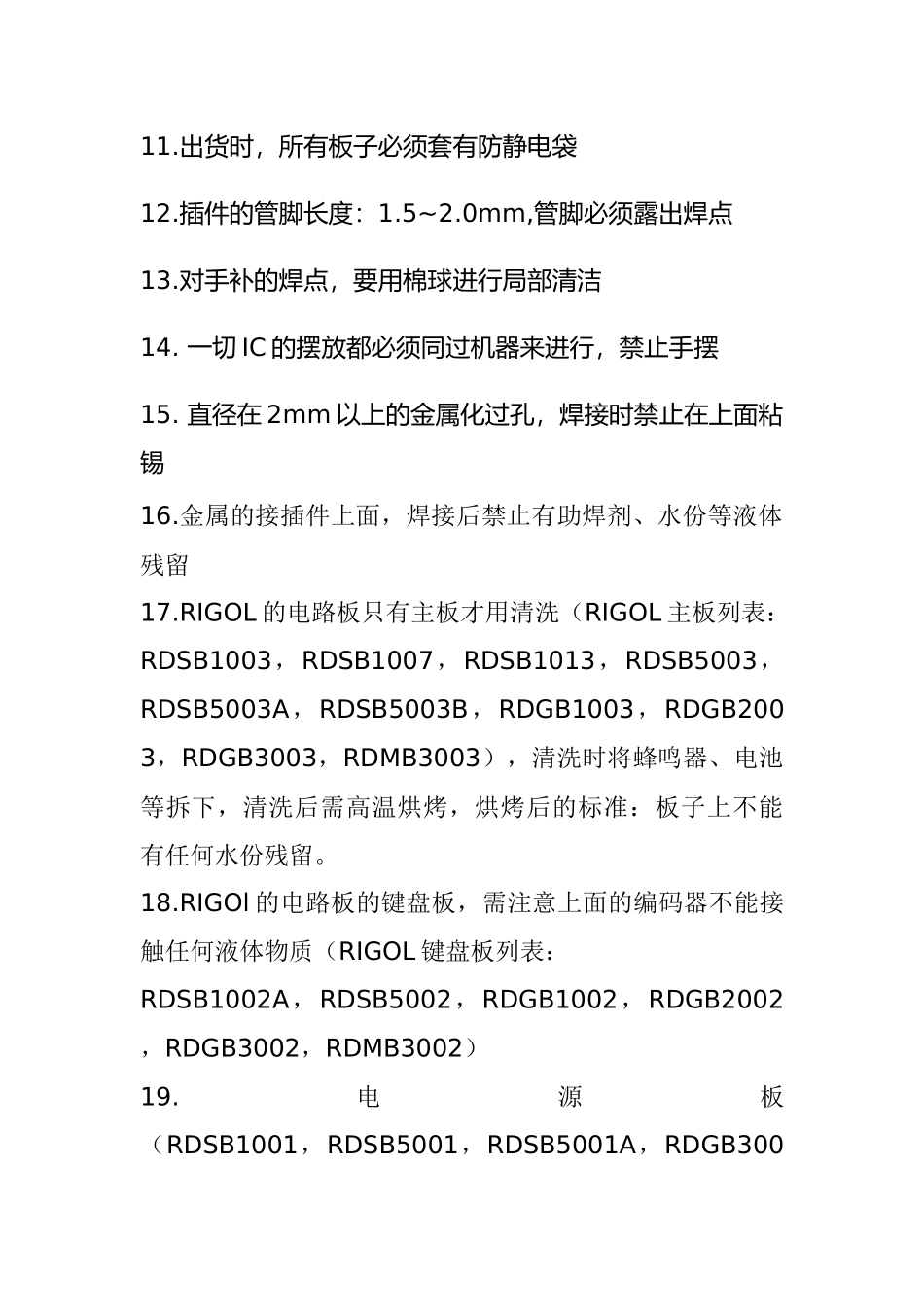

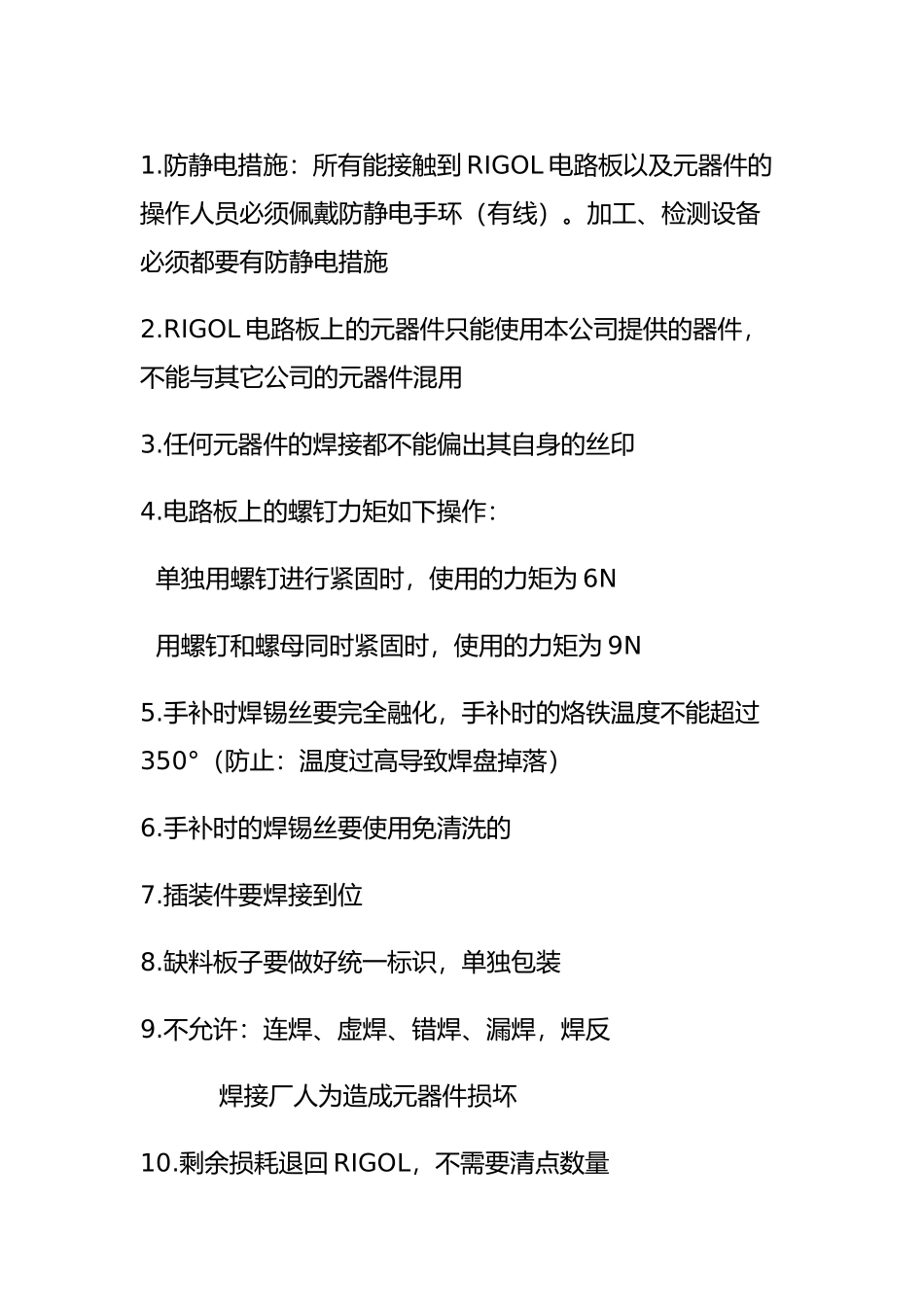

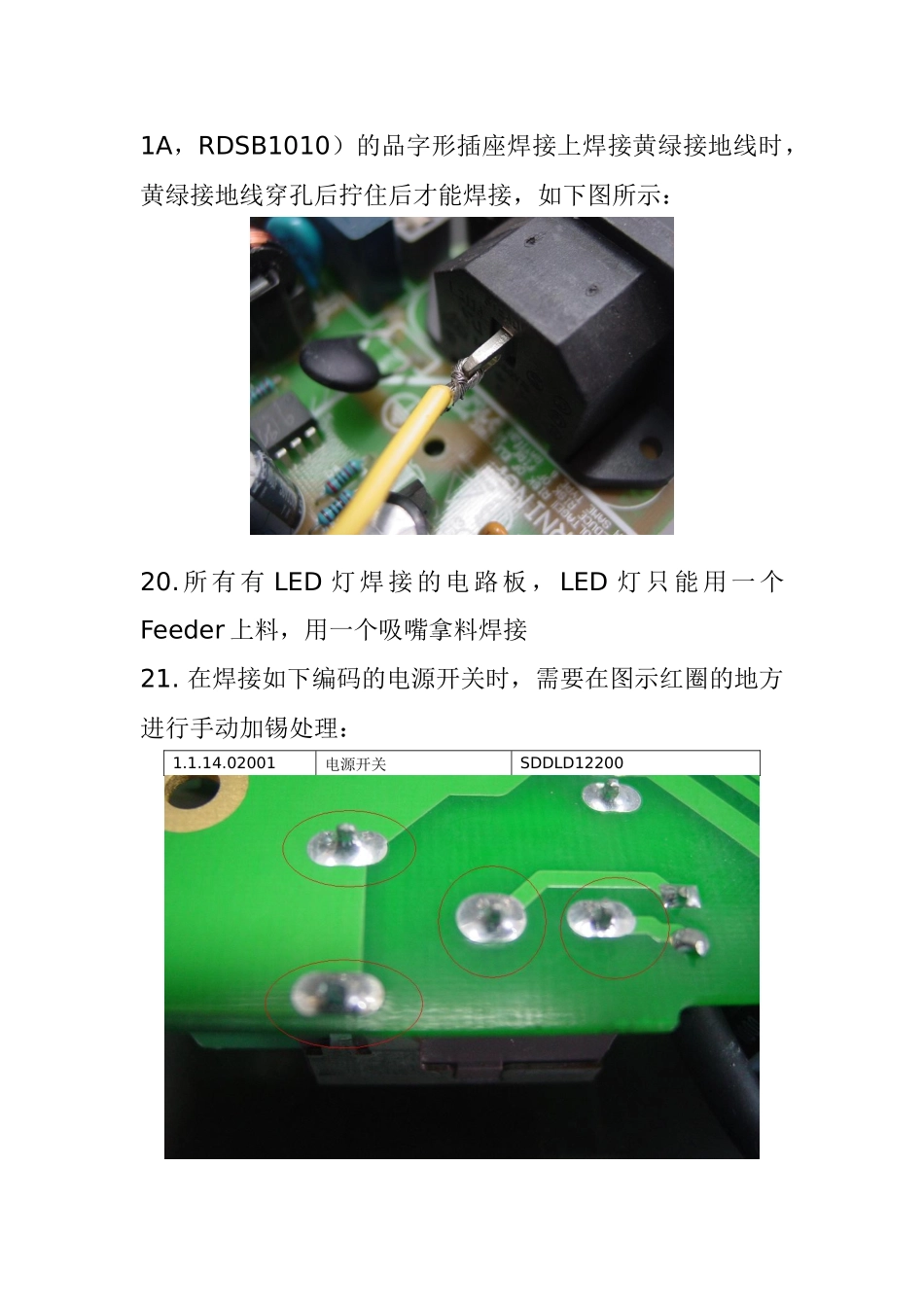

1.防静电措施：所有能接触到RIGOL电路板以及元器件的操作人员必须佩戴防静电手环（有线）。加工、检测设备必须都要有防静电措施2.RIGOL电路板上的元器件只能使用本公司提供的器件，不能与其它公司的元器件混用3.任何元器件的焊接都不能偏出其自身的丝印4.电路板上的螺钉力矩如下操作：单独用螺钉进行紧固时，使用的力矩为6N用螺钉和螺母同时紧固时，使用的力矩为9N5.手补时焊锡丝要完全融化，手补时的烙铁温度不能超过350°（防止：温度过高导致焊盘掉落）6.手补时的焊锡丝要使用免清洗的7.插装件要焊接到位8.缺料板子要做好统一标识，单独包装9.不允许：连焊、虚焊、错焊、漏焊，焊反焊接厂人为造成元器件损坏10.剩余损耗退回RIGOL，不需要清点数量11.出货时，所有板子必须套有防静电袋12.插件的管脚长度：1.5~2.0mm,管脚必须露出焊点13.对手补的焊点，要用棉球进行局部清洁14.一切IC的摆放都必须同过机器来进行，禁止手摆15.直径在2mm以上的金属化过孔，焊接时禁止在上面粘锡16.金属的接插件上面，焊接后禁止有助焊剂、水份等液体残留17.RIGOL的电路板只有主板才用清洗（RIGOL主板列表：RDSB1003，RDSB1007，RDSB1013，RDSB5003，RDSB5003A，RDSB5003B，RDGB1003，RDGB2003，RDGB3003，RDMB3003），清洗时将蜂鸣器、电池等拆下，清洗后需高温烘烤，烘烤后的标准：板子上不能有任何水份残留。18.RIGOl的电路板的键盘板，需注意上面的编码器不能接触任何液体物质（RIGOL键盘板列表：RDSB1002A，RDSB5002，RDGB1002，RDGB2002，RDGB3002，RDMB3002）19.电源板（RDSB1001，RDSB5001，RDSB5001A，RDGB3001A，RDSB1010）的品字形插座焊接上焊接黄绿接地线时，黄绿接地线穿孔后拧住后才能焊接，如下图所示：20.所有有LED灯焊接的电路板，LED灯只能用一个Feeder上料，用一个吸嘴拿料焊接21.在焊接如下编码的电源开关时，需要在图示红圈的地方进行手动加锡处理：1.1.14.02001电源开关SDDLD1220022.在焊接如下编码的BNC时，需要在图示红圈的地方进行手动加锡处理：1.1.11.32001BNC50ohm/水平安装/直角/全金属/矮1.1.11.32013BNC50ohm/水平安装/直角/黑色塑胶座23.以下电源板在焊接时，需要对电源板上的大的铝电解电容容波峰焊后进行手动加锡处理，RIGOL电源板和电解电容位如下表：电源板名称铝电解电容位置RDSB5001、RDSB5001AE1（1.1.02.2263004）RDSB1001C20（1.1.02.2263002）RDSB1010C1（1.1.02.2263002）RDGB2001AC5（1.1.02.2263002）RDSB1001BC1（1.1.02.2263006）RDGB3001AC5（1.1.02.2263002）电解电容补加锡图示如下：电源板上大电解电容底部焊盘补锡24.焊接以下电源板时（RDSB1001，RDSB1010，RDSB5001，RDSB5001A，RDSB3001A），以下两种物料的连接方式如下：1.1.11.60002M4接地端子1.5.04.00001黄绿接地线1.若有专业的压接机器，则可以使用压接方式，禁止手工压接2.若没有专业的压接机器，则使用手工焊接方式24.对电路板上所有的金手指进行额外的保护，避免出现：1.粘锡2.指纹、液体残留等异物
