某城市净水厂处理工艺设计VIP免费

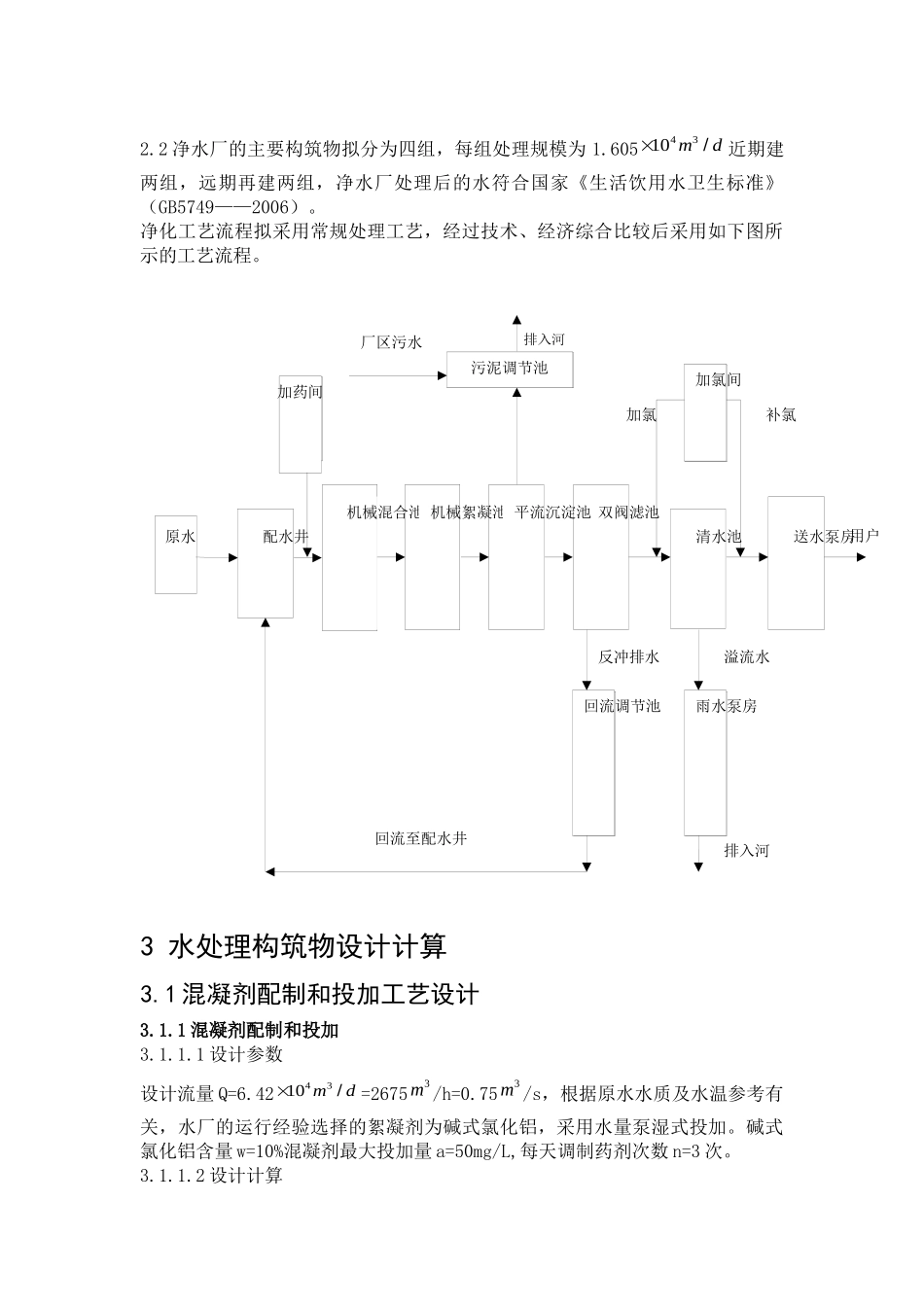

1设计任务书1．1设计资料1.1.1设计题目某城市净水厂处理工艺设计1.1.2设计规模根据某市“十一五”规划要求，为满足城市、工业、人民生活需要，决定建设净水厂一座，日产水量6万/d，分两期建成，即第一期工程为3万/d，与二期工程统一考虑一次设计1.1.3自然条件1.1.3.1地理位置1.1.3.2气象1.1.4水文地质资料1.1.4.1地形地貌该城市高程大约在1033~1082cm左右1.1.4.2水文资料1.1.4.3B水库水文资料1.1.5水质资料水库水质符合二类水源水的水质指标，水温最高为23℃，最低为1℃，水库出水浊度不大于200度，特殊情况（如汛期洪水）时出水浊度不大于500度。细菌总数54个/L，大肠杆菌数为42个/L,水库主要特征值见表1.2设计内容主要以下内容：1.2.1净水工艺方案选择1.2.2各处理构筑物的设计和计算1.2.3厂区给排水管道布置1.2.4净水厂平面布置和高程布置设计1.2.5水厂处理成本计算1.3设计成果1.3.1设计计算书一份1.3.2图样：给水厂总平面及高程布置图2张2净水厂工艺处理的确定2.1净水厂的处理水量以最高日平均时流量计，近期处理规模为（包括7%水厂自用水量），远期达到6.42，水处理构筑物按照远期处理规模设计。3m3m4310md双阀滤池配水井原水机械混合池机械絮凝池平流沉淀池清水池送水泵房加药间污泥调节池加氯间回流调节池雨水泵房厂区污水回流至配水井加氯补氯用户反冲排水溢流水排入河2.2净水厂的主要构筑物拟分为四组，每组处理规模为1.605近期建两组，远期再建两组，净水厂处理后的水符合国家《生活饮用水卫生标准》（GB5749——2006）。净化工艺流程拟采用常规处理工艺，经过技术、经济综合比较后采用如下图所示的工艺流程。3水处理构筑物设计计算3.1混凝剂配制和投加工艺设计3.1.1混凝剂配制和投加3.1.1.1设计参数设计流量Q=6.42=2675/h=0.75/s，根据原水水质及水温参考有关，水厂的运行经验选择的絮凝剂为碱式氯化铝，采用水量泵湿式投加。碱式氯化铝含量w=10%混凝剂最大投加量a=50mg/L,每天调制药剂次数n=3次。3.1.1.2设计计算排入河4310md4310md3m3m3.1.1.2.1溶液池的容积取=11.0溶液池分三个格，二用一备，交替使用，药剂溶液池的每格有效容积为5.5，有效高度2.25m，超高0.5m，每格实际尺寸为L×B×h=2m×2m×2.75m，置于室内地面上。3.1.1.2.2溶解池容积取溶解池容积为溶液池容积的0.3倍，即=0.3=0.3×11.0=3.3格数与溶液池相同，二用一备，交替使用，单格有效容积1.65，有效高度取1.7m，超高0.3m。设计尺寸为1m×1m×2m。池底颇度采用2.5%.3.1.1.2.3溶解池溶解设备采用中心固定式平桨板式搅拌机，桨的直径为750mm,桨板深度为1400mm，质量200kg，溶解池置于地面以上，池底与溶液池顶相平，溶解后的药液依靠重力，流入溶液池内，溶解池底部设置管径d=100mm的排渣管一根，溶解池和溶液池材料都采用钢筋混凝土，内壁粘贴聚氯乙烯板。3.1.1.2.4药剂仓库药库与加药间何建在一起，药库的储备量按最大投药量的30天用量计算，每天需药量M==3.21t/d，堆高1.5m，通道系数采用1+15%=1.15。则仓库的面积==73.83。在仓库内设有磅秤，尽可能考虑汽车运输方便，并留有1.5m宽的过道，药库与加药间合建，平面尺寸为10m9m。3.1.1.2.5计量设备设六台活塞式隔膜计量泵，四用二备，单台投加量600L/h.3.1.1.2.6混凝剂投加混凝剂投加采用复合循环控制，在加药间内设有一套PLC，在净水厂的进水管设有流量计。在混合反应沉淀池内设有游动电流检测仪。游动电流检测仪的取样点在混合反应沉淀池的出水口处。运行时，投药泵PLC现根据进水流量计的信号控制投药泵自动进行比例投加，然后根据游动电流检测仪反馈的信号进行负反馈控制，调整投药泵的投药量，从而实现投药的复合循环控制。3.2配水井工艺设计净水厂内反应沉淀处理工艺分为四组，每组设计两座处理构筑物，设计一座配水井。3.2.1设计参数3.2.1.1设计流量1v3m3m2v3m==0.19=11.4水力停留时间T=4min3.2.1.1.2设计计算配水井体积V=T=11.44min=45.6配水井平面尺寸A=有效水深H=45.6/6=7.6m取H=8.0m,超高0.5m,则井深为8.5m配水井出水处设溢流堰，采用渠道与混合池连接，渠道的宽度b=1.0m,流速取v=1.0m/s,则有效水深取0.2m超高取0.3m，渠道深=...
