蒸汽锅炉安全技术监察规程相关标准汇编VIP免费

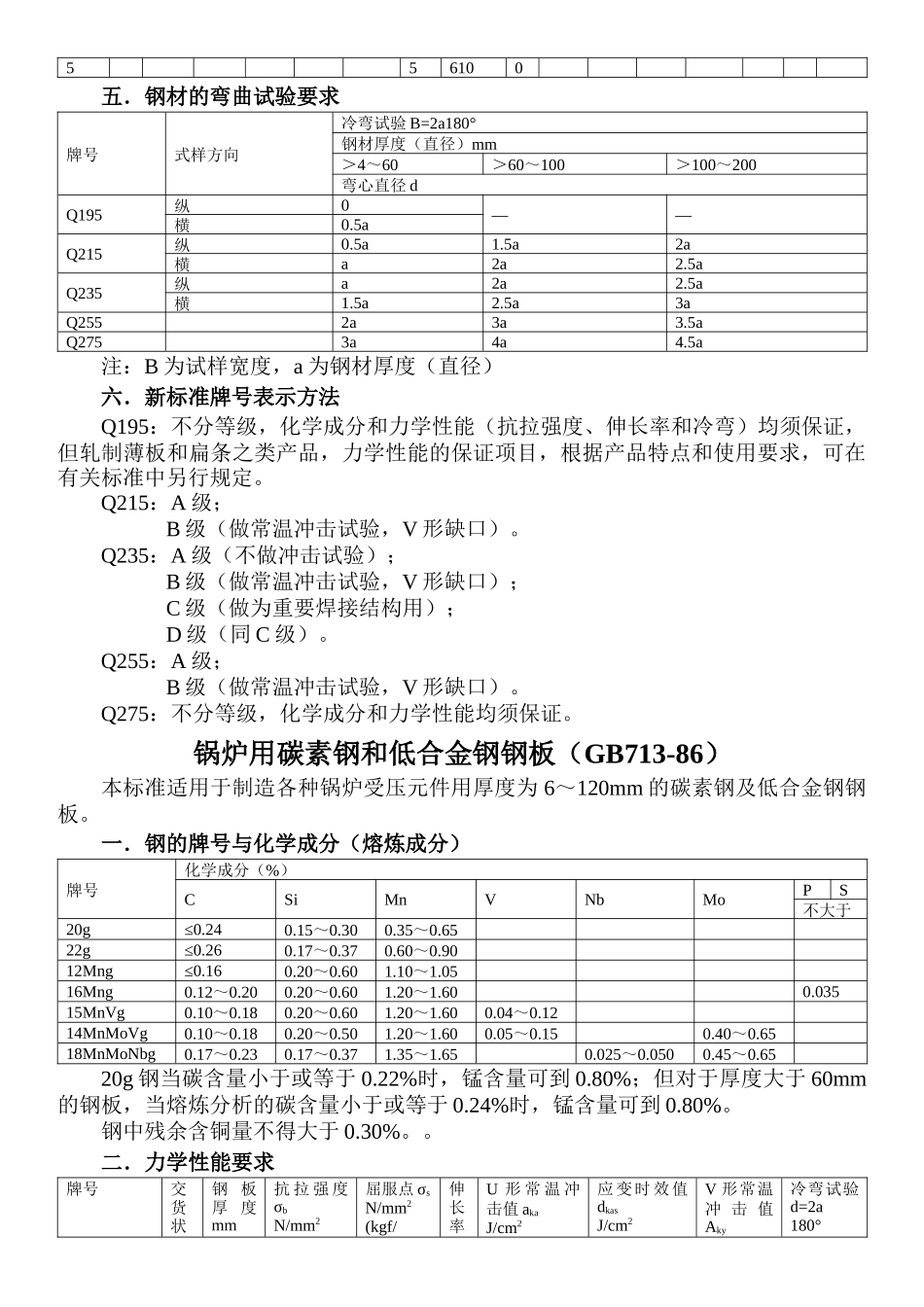

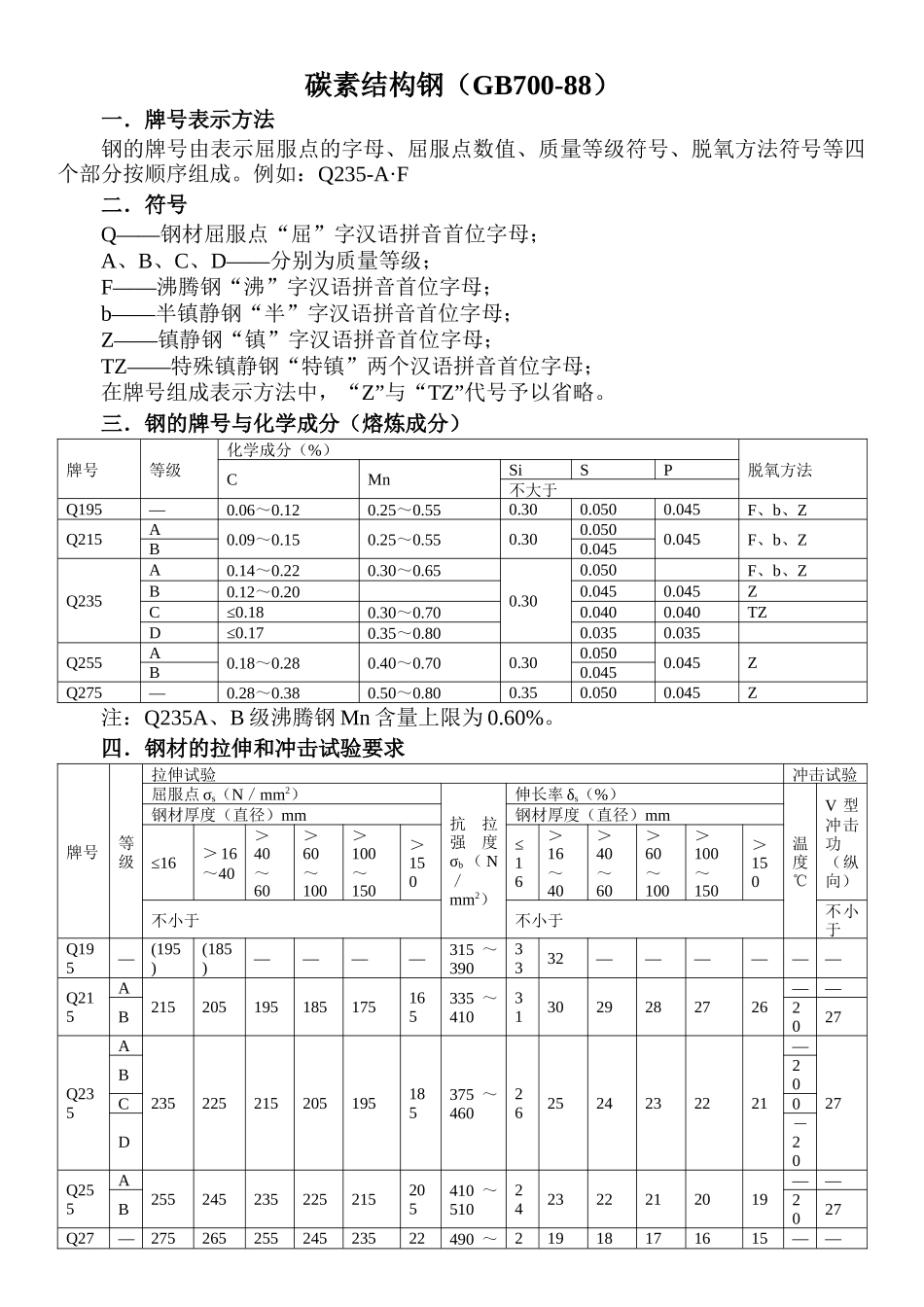

碳素结构钢（GB700-88）一．牌号表示方法钢的牌号由表示屈服点的字母、屈服点数值、质量等级符号、脱氧方法符号等四个部分按顺序组成。例如：Q235-A·F二．符号Q——钢材屈服点“屈”字汉语拼音首位字母；A、B、C、D——分别为质量等级；F——沸腾钢“沸”字汉语拼音首位字母；b——半镇静钢“半”字汉语拼音首位字母；Z——镇静钢“镇”字汉语拼音首位字母；TZ——特殊镇静钢“特镇”两个汉语拼音首位字母；在牌号组成表示方法中，“Z”与“TZ”代号予以省略。三．钢的牌号与化学成分（熔炼成分）牌号等级化学成分（%）脱氧方法CMnSiSP不大于Q195—0.06～0.120.25～0.550.300.0500.045F、b、ZQ215A0.09～0.150.25～0.550.300.0500.045F、b、ZB0.045Q235A0.14～0.220.30～0.650.300.050F、b、ZB0.12～0.200.0450.045ZC≤0.180.30～0.700.0400.040TZD≤0.170.35～0.800.0350.035Q255A0.18～0.280.40～0.700.300.0500.045ZB0.045Q275—0.28～0.380.50～0.800.350.0500.045Z注：Q235A、B级沸腾钢Mn含量上限为0.60%。四．钢材的拉伸和冲击试验要求牌号等级拉伸试验冲击试验屈服点σs（N／mm2）抗拉强度σb（N／mm2）伸长率δs（%）温度℃V型冲击功（纵向）钢材厚度（直径）mm钢材厚度（直径）mm≤16＞16～40＞40～60＞60～100＞100～150＞150≤16＞16～40＞40～60＞60～100＞100～150＞150不小于不小于不小于Q195—(195)(185)————315～3903332——————Q215A215205195185175165335～410313029282726——B2027Q235A235225215205195185375～460262524232221—27B20C0D－20Q255A255245235225215205410～510242322212019——B2027Q27—27526525524523522490～21918171615——556100五．钢材的弯曲试验要求牌号式样方向冷弯试验B=2a180°钢材厚度（直径）mm＞4～60＞60～100＞100～200弯心直径dQ195纵0——横0.5aQ215纵0.5a1.5a2a横a2a2.5aQ235纵a2a2.5a横1.5a2.5a3aQ2552a3a3.5aQ2753a4a4.5a注：B为试样宽度，a为钢材厚度（直径）六．新标准牌号表示方法Q195：不分等级，化学成分和力学性能（抗拉强度、伸长率和冷弯）均须保证，但轧制薄板和扁条之类产品，力学性能的保证项目，根据产品特点和使用要求，可在有关标准中另行规定。Q215：A级；B级（做常温冲击试验，V形缺口）。Q235：A级（不做冲击试验）；B级（做常温冲击试验，V形缺口）；C级（做为重要焊接结构用）；D级（同C级）。Q255：A级；B级（做常温冲击试验，V形缺口）。Q275：不分等级，化学成分和力学性能均须保证。锅炉用碳素钢和低合金钢钢板（GB713-86）本标准适用于制造各种锅炉受压元件用厚度为6～120mm的碳素钢及低合金钢钢板。一．钢的牌号与化学成分（熔炼成分）牌号化学成分（%）CSiMnVNbMoPS不大于20g≤0.240.15～0.300.35～0.6522g≤0.260.17～0.370.60～0.9012Mng≤0.160.20～0.601.10～1.0516Mng0.12～0.200.20～0.601.20～1.600.03515MnVg0.10～0.180.20～0.601.20～1.600.04～0.1214MnMoVg0.10～0.180.20～0.501.20～1.600.05～0.150.40～0.6518MnMoNbg0.17～0.230.17～0.371.35～1.650.025～0.0500.45～0.6520g钢当碳含量小于或等于0.22%时，锰含量可到0.80%；但对于厚度大于60mm的钢板，当熔炼分析的碳含量小于或等于0.24%时，锰含量可到0.80%。钢中残余含铜量不得大于0.30%。。二．力学性能要求牌号交货状钢板厚度mm抗拉强度σbN/mm2屈服点σsN/mm2(kgf/伸长率U形常温冲击值akaJ/cm2应变时效值dkasJ/cm2V形常温冲击值Aky冷弯试验d=2a180°态(kgf/mm2)mm2)δs%(kgf·m/cm2)(kgf·m/cm2)J(kgf·m)横向试样不小于20g热轧或热处理6～16400～540（41～55）245（25）2659（6）29（3）27（2.8）d=2a17～25235（24）2526～36225（23）2425（2.5）38～60225（23）23＞60～100390～530（40～54）205（21）22d=2.5a105～120185（19）49（5）22g6～60420～560（43～57）265（27）2459（6）29（3）d=2a12Mng6～16440～590（45～60）295（30）2159（6）29（3）d=2a17～25430～580（44～59）275（28）1916Mng6～16510～655（52～67）345（35）2159（6）29（3）d=2a17～25490～635（50～65）325（33）1926～36470～620...
