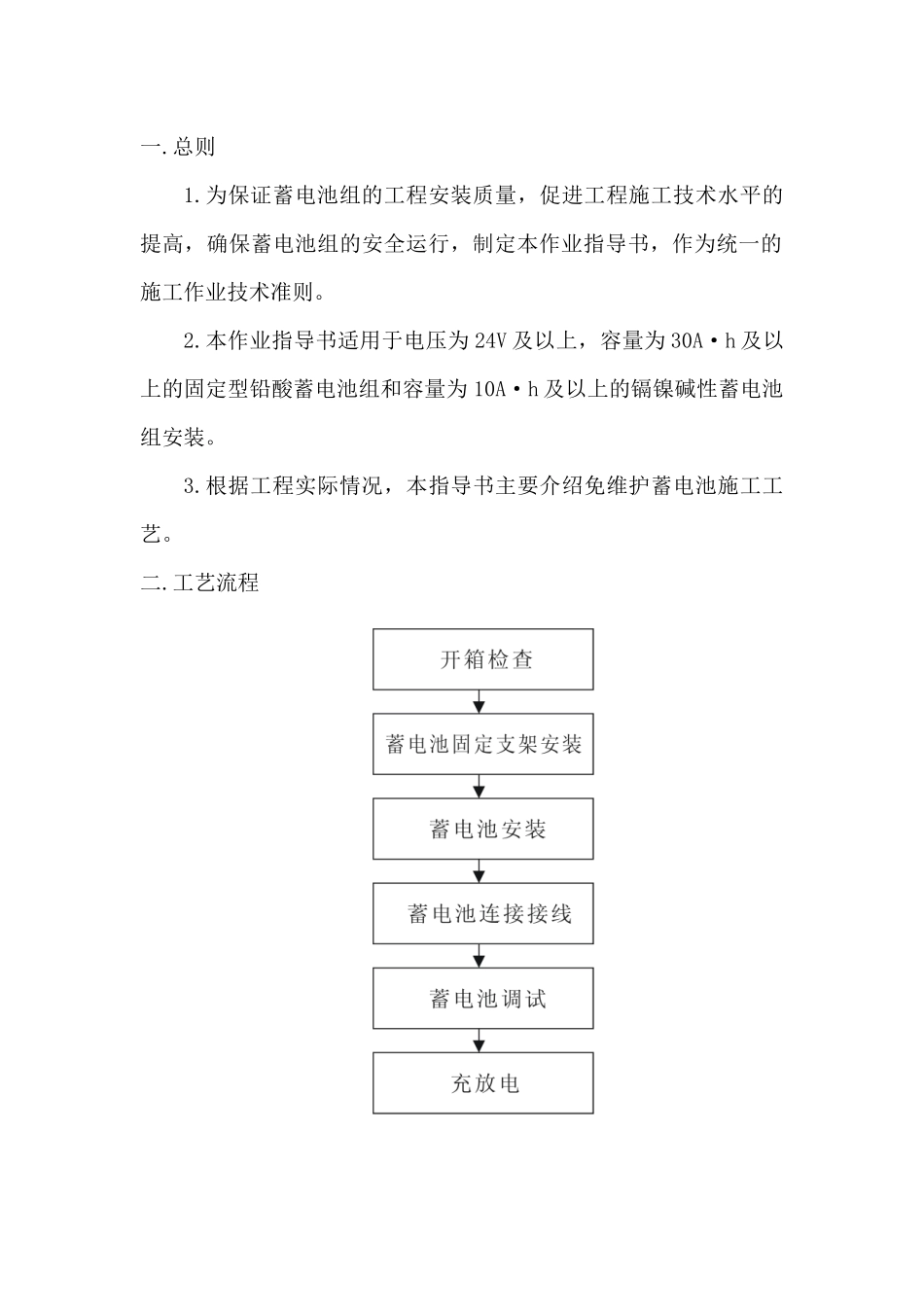

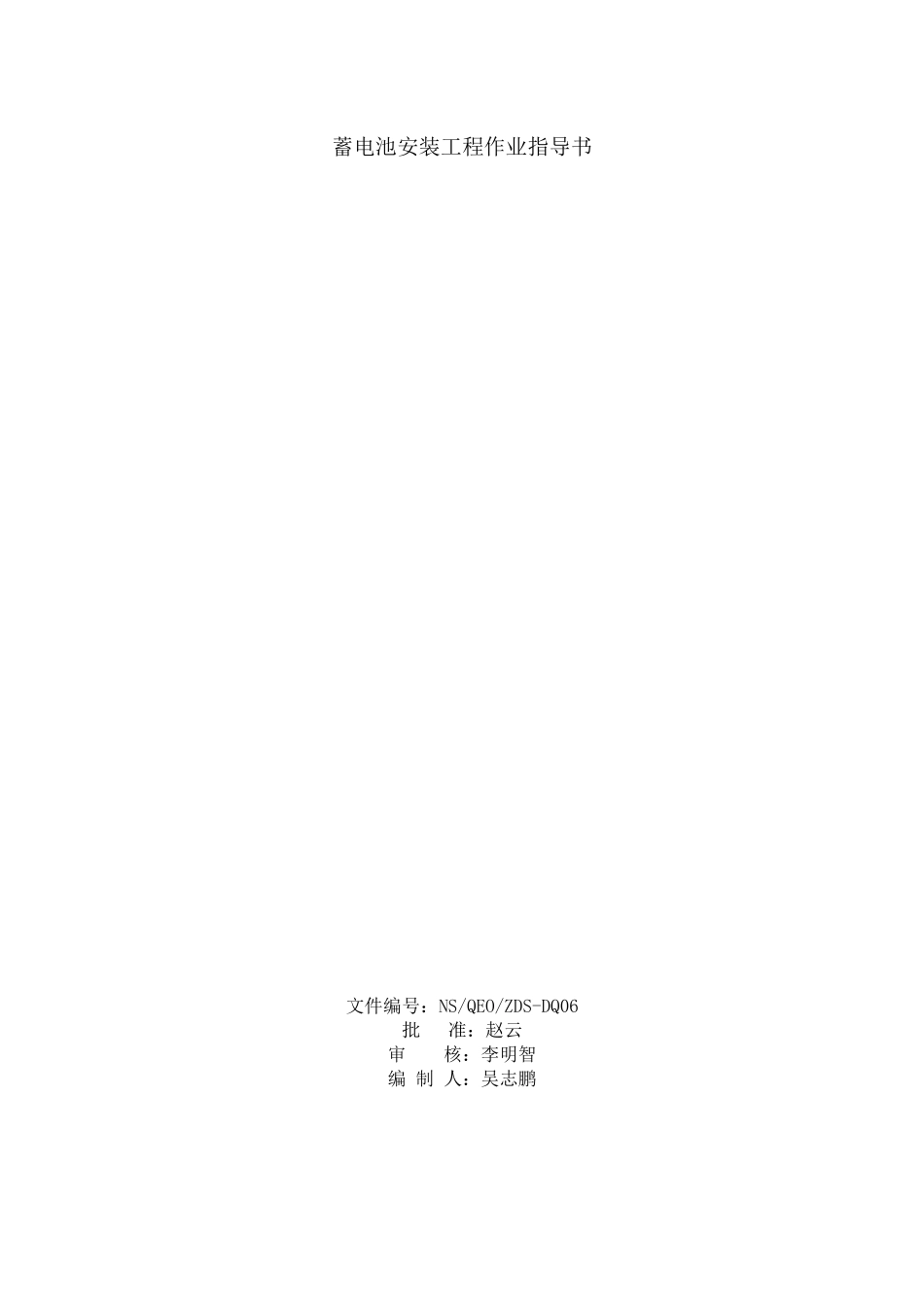

蓄电池安装工程作业指导书文件编号：NS/QEO/ZDS-DQ06批准：赵云审核：李明智编制人：吴志鹏一.总则1.为保证蓄电池组的工程安装质量，促进工程施工技术水平的提高，确保蓄电池组的安全运行，制定本作业指导书，作为统一的施工作业技术准则。2.本作业指导书适用于电压为24V及以上，容量为30A·h及以上的固定型铅酸蓄电池组和容量为10A·h及以上的镉镍碱性蓄电池组安装。3.根据工程实际情况，本指导书主要介绍免维护蓄电池施工工艺。二.工艺流程1.开箱检查设备到达现场后，应在规定期限内作验收检查，并应符合下列要求：a.包装及密封良好。b.开箱检查清点数量，型号、规格应符合设计要求；附件齐全，元年无损坏及漏液情况。c.产品的技术文件齐全。d.电池如长期放置，需拧紧密闭气塞，清理干净，在极柱上涂抹防腐脂。2.施工准备2.1将蓄电池室打扫干净，做到清洁、干燥、通风良好。2.2设备支架安装按照图纸设计尺寸，将厂家所电池支架安装到蓄电池室，找平找正，固定牢固。如有支架掉漆现象则在电池安装前进行补漆。2.3半蓄电池逐个用干布擦试干净，搬运到蓄电池室内。在搬运摆放过程中，严禁将蓄电池倒置或重叠，严禁是电池正、负极短路。3.蓄电池安装3.1蓄电池组安装3.1.1蓄电池安装前，应按下列要求进行外观检查：a.蓄电池槽应无裂纹、损伤、槽盖应密封良好。b.蓄电池的正、负端柱必须极性正确，并应无变形；防酸栓、催化栓等部件应齐全无损伤；滤气帽的勇气性能良好。c.连接条、螺栓及螺母应齐全。3.1.2清除蓄电池表面污垢时，应采用酒精擦拭。3.1.3蓄电池组的安装应符合下列要求。a.蓄电池放置的平台，基架及间距应符合设计要求。b.蓄电池安装应平稳，间距均匀；同一排、列的蓄电池应高度一致，排列整齐。c.连接条及抽头的接线应正确，接头连接部分应涂以电力复合脂，螺栓应紧固。d.有抗需要求时，其抗震设施应符合有关规定，并牢固可靠。3.1.4蓄电池的引出电缆的敷设除应满足《电缆线路施工及二次接线工艺作业指导书》的内容外，还应满足下列要求：a.电缆的引出线应用塑料带标明正、负极的极性，红色为正，兰色为负。b.电缆穿出蓄电池室的孔洞及保护管的管口处，应用耐酸材料密封。3.1.5每个蓄电池应在其台座或壳的外表用耐酸材料标明编号。3.2蓄电池组充放电3.2.1准备工作a.检查设计图纸中有关蓄电池部分的电缆是否全部敷设，二次接线是否完成并通过试验合格。b.检查直流屏是否安装调试完成，充、放电回路是否试验合格。c.由生产厂家调试人员配合完成蓄电池控制模块的安装，调试工作。d.检查电流是否可靠运行，并在交底内容中注标充电期间严禁断电。e.检查蓄电池室内不得有明火。3.2.2蓄电池初充电时应符合下列要求a.采用恒流充电时，其最大电流不得超过制造厂规定的最大允许值。b.采用恒压充电法充电时，其充电的起始电流不得超过允许最大电流值；单体电池的端电压不得超过2.4V。c.装有催化检的蓄电池，当充电电流大于允许最大的电流值充电时，应将催化检取下。3.2.3蓄电池在初充电结束时应满足下列要求：a.充电容量应达到产品技术条件的要求，一般不得小于额定容量的85%。b.恒流充电法，电池的电压、电解液的密度应连接3小时以上稳定不变，电解液产生大量气泡；恒压充电法，充电电流应连续10小时以上不变，电解液的密度应连续3小时以上不变，且符合产品技术条件规定的娄值。3.2.4初充电结束后，电解液的密度及液面高度需调整到规定值，并应再进行0.5小时的充电，使电解液混合均匀。3.2.5蓄电池组首次放电终了时应符合下列要求a.电池的最终电压及密度应符合产品技术条件的规定，电压不足1.0V的电池数不应超过总数的5%，且最低不得低于0.9V。b.不合标准电池的电压不得低于整组电池中单体电池的平均电压的2%。c.不合格的电池应由厂家及时更换，如蓄电池已提前投运，则应将不合格的蓄电池放在整组电池的未尾。3.2.6首次放电完毕后，应按产品技术要求再次充电，且间隙时间不宜超过10小时。3.2.7蓄电池组在5次充、放电循环内，放电容量应不低于10小时率放电容量的95%。3.2.8在整个充、放电期间，应按规定时间记录每个蓄电池的电压，电流及电解液的密度、温度。充放电结束后，应绘制整...
