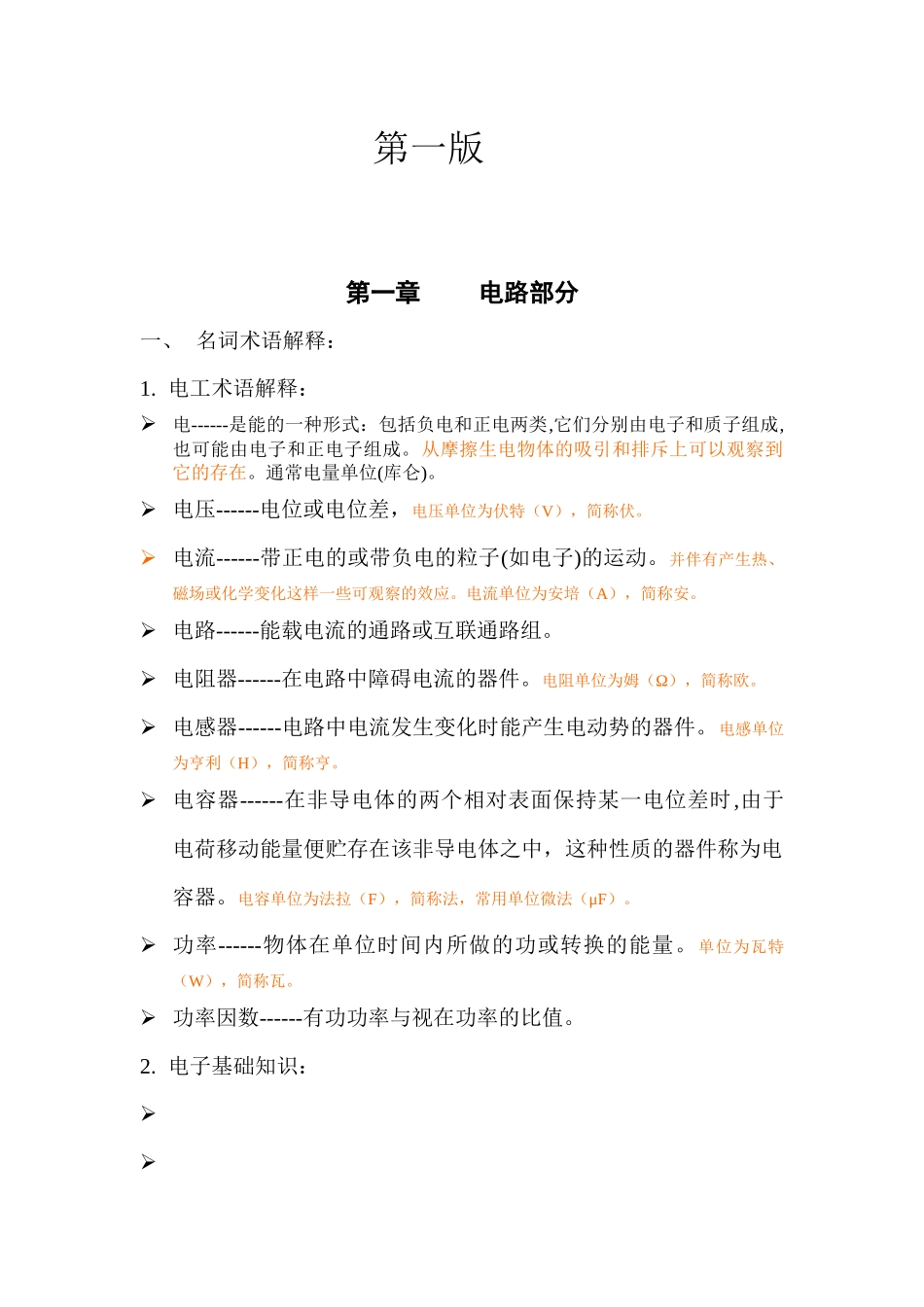

易事特电力系统科技有限公司培训资料编写:戢义国、陈云峰审核：潘世高2006年11月28日第一版第一章电路部分一、名词术语解释：1.电工术语解释：电------是能的一种形式：包括负电和正电两类,它们分别由电子和质子组成,也可能由电子和正电子组成。从摩擦生电物体的吸引和排斥上可以观察到它的存在。通常电量单位(库仑)。电压------电位或电位差，电压单位为伏特（V），简称伏。电流------带正电的或带负电的粒子(如电子)的运动。并伴有产生热、磁场或化学变化这样一些可观察的效应。电流单位为安培（A），简称安。电路------能载电流的通路或互联通路组。电阻器------在电路中障碍电流的器件。电阻单位为姆（Ω），简称欧。电感器------电路中电流发生变化时能产生电动势的器件。电感单位为亨利（H），简称亨。电容器------在非导电体的两个相对表面保持某一电位差时,由于电荷移动能量便贮存在该非导电体之中，这种性质的器件称为电容器。电容单位为法拉（F），简称法，常用单位微法（μF）。功率------物体在单位时间内所做的功或转换的能量。单位为瓦特（W），简称瓦。功率因数------有功功率与视在功率的比值。2.电子基础知识：常用单位：长度：米（M）＝10分米（dm）=100厘米（cm）=1000毫米(mm)=106微米（μm）=109纳米（nm）＝0.001千米（公里Km）质量：千克（公斤Kg）=1000克（g）=0.001吨（T）时间：秒（S）＝1000毫秒（mS）=106微秒（μS）＝109纳秒（nS）电子：电流强度：安（A）＝1000毫安（mA）=10６微安（μS）电压：伏特（V）＝1000毫伏（mV）=10６微伏（μV）常用公式和定律：欧姆定律：R------电阻I------电流U------电压ρ------电阻率L------导线长度S------横截面积串联电阻计算：R串＝R1＋R2＋……Rn并联电阻计算：1R并＝1R1＋1R2＋......1Rn串联电路电电流相等，电压等于各分路的和：U总＝U1＋U2＋……Un并联电路电压相等，电流等于各分路的和：I总＝I1＋I2＋……In视在功率：S＝IU（电流强度和电压的乘积）有功功率：P＝S*COSΦ（功率因数）二、主要元器件介绍：R＝UI=ρLS黄色（第一位数）(a)(b)紫色（第二位数）黄色（倍乘）金色（允许误差）绿色（允许误差）金色（倍乘）黑色（第三位数）黑色（第二位数）白色（第一位数）2.常用元器件介绍：电阻器：固定电阻器可调电阻器、电位器、变阻器敏感电阻器材料金属膜电阻器金属膜电位器压敏电阻器金属氧化膜电阻器金属氧化膜电位器温敏电阻器（热敏电阻器）碳膜电阻器碳膜电位器气敏电阻器线绕电阻器合成膜电位器湿敏电阻器水泥电阻器等等线绕变阻器等等光敏电阻器安装直插式贴片式机械安装式等等功率1/16W、1/8W、1/6W1/4W、1/2W、1W、2W、3W、5W……同电阻器一样磁敏电阻器等多种功率标识数字式一般为数字式一般为数字式色环式等电路符号等等表示方法R单位：欧姆（Ω）W、RP、P、VR等单位：欧姆（Ω）用特性、阻值等表示由材料、类别、功率、阻值、误差等级、温度系数、耐压等等标识电阻器色环表示法：电阻器的标称值及允许误差均用不同的颜色表示。如下表颜色有效数字倍率允许误差（）温度系数PPM／℃银——10-210-金——10-15-黑0100——-棕11011100红2102250橙310315黄410425绿51050.5-蓝61060.210紫71070.15灰8108——-白9109+5~~-201无色————20-误差5的电阻器一般采用四个色环，左起第三个环倍乘，第四个环表示允许误差。误差1的电阻器大多采用五个色环，左起第四个环倍乘，第五个环表示允许误差。温度系数要求高的电阻采用六个色环，第六位为温度系数。例：U℃在图(a)中，按色环计算：47104=470K（误差5）在图(b)中，按色环计算：90010-1=90（误差0.5）电容器按极性分按材料分类型无极性电容器铝电解固定电容器可变电容器钽电解安装方式分瓷介（瓷片）电路符号直插式贴片式机械安装式等等独石用C表示，单位：法拉（F）薄膜电容器等等标识一般数字式由材料、类别、容量、误差等级、温度等级、耐压等等标识特性：通交流，隔直流；通高频，阻低频电容器表示方法：单位为法拉（F），常用微法（µF）,皮法...
