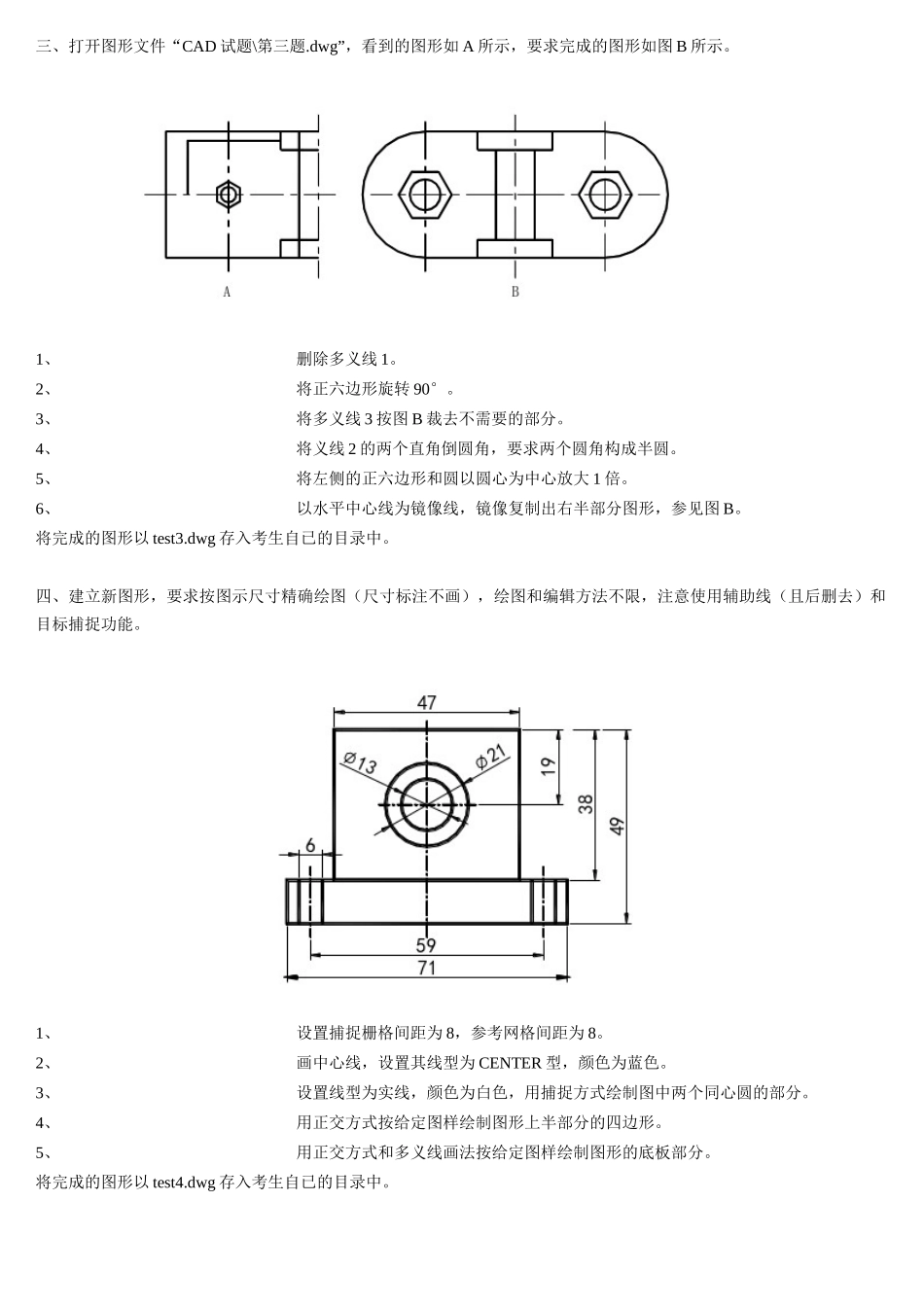

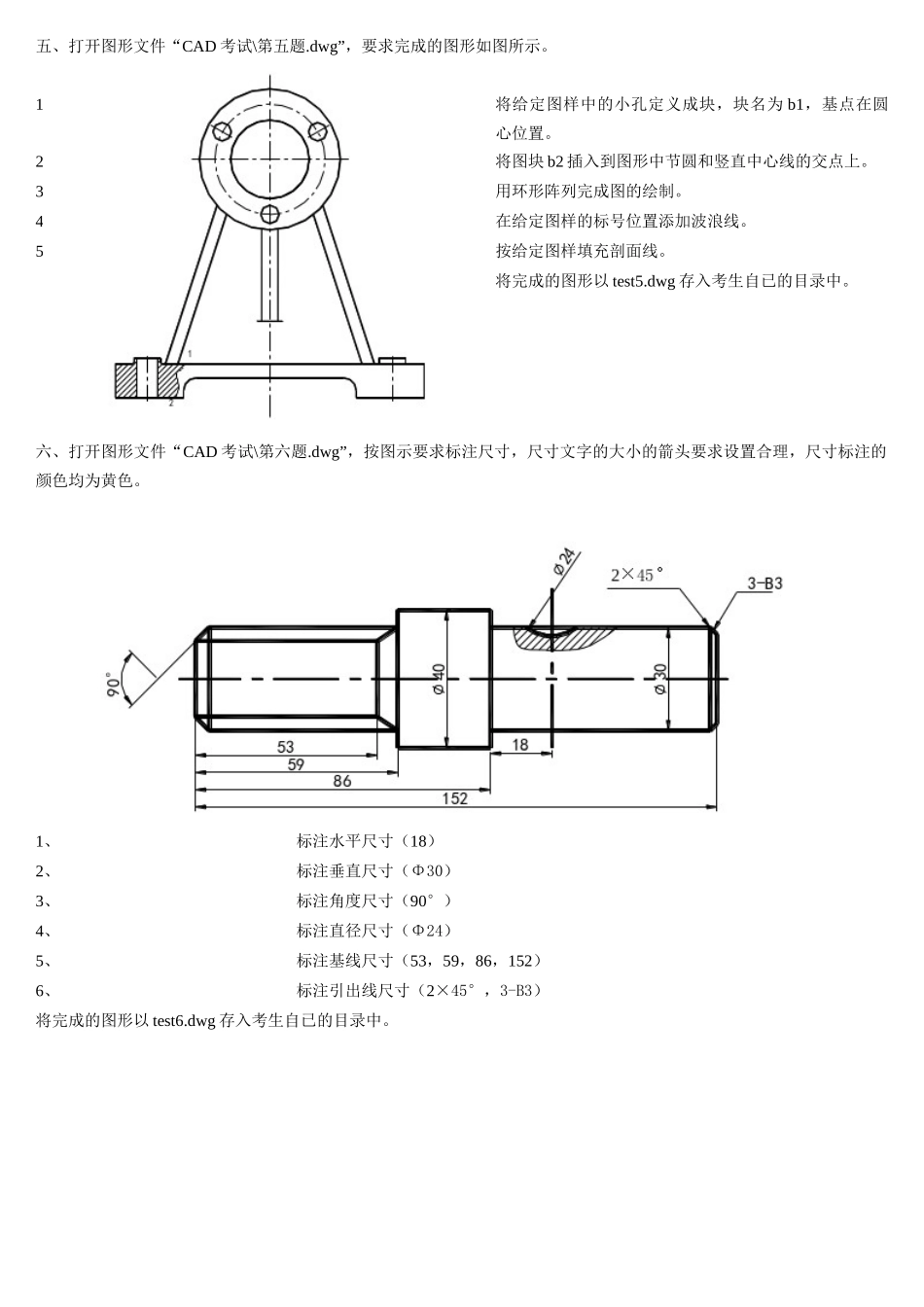

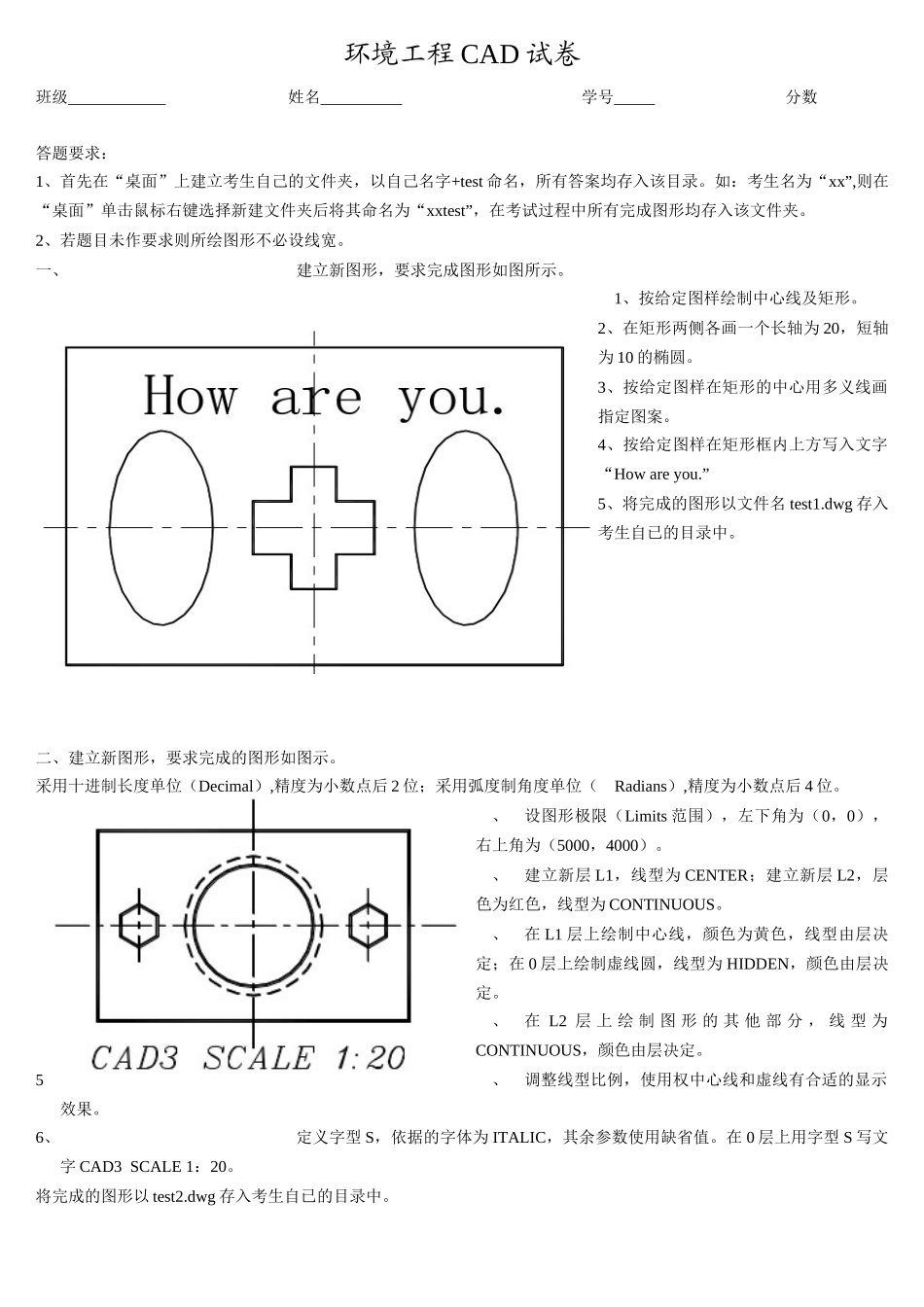

环境工程CAD试卷班级姓名学号分数答题要求：1、首先在“桌面”上建立考生自己的文件夹，以自己名字+test命名，所有答案均存入该目录。如：考生名为“xx”,则在“桌面”单击鼠标右键选择新建文件夹后将其命名为“xxtest”，在考试过程中所有完成图形均存入该文件夹。2、若题目未作要求则所绘图形不必设线宽。一、建立新图形，要求完成图形如图所示。1、按给定图样绘制中心线及矩形。2、在矩形两侧各画一个长轴为20，短轴为10的椭圆。3、按给定图样在矩形的中心用多义线画指定图案。4、按给定图样在矩形框内上方写入文字“Howareyou.”5、将完成的图形以文件名test1.dwg存入考生自已的目录中。二、建立新图形，要求完成的图形如图示。采用十进制长度单位（Decimal）,精度为小数点后2位；采用弧度制角度单位（Radians）,精度为小数点后4位。1、设图形极限（Limits范围），左下角为（0，0），右上角为（5000，4000）。2、建立新层L1，线型为CENTER；建立新层L2，层色为红色，线型为CONTINUOUS。3、在L1层上绘制中心线，颜色为黄色，线型由层决定；在0层上绘制虚线圆，线型为HIDDEN，颜色由层决定。4、在L2层上绘制图形的其他部分，线型为CONTINUOUS，颜色由层决定。5、调整线型比例，使用权中心线和虚线有合适的显示效果。6、定义字型S，依据的字体为ITALIC，其余参数使用缺省值。在0层上用字型S写文字CAD3SCALE1：20。将完成的图形以test2.dwg存入考生自已的目录中。三、打开图形文件“CAD试题\第三题.dwg”，看到的图形如A所示，要求完成的图形如图B所示。1、删除多义线1。2、将正六边形旋转90°。3、将多义线3按图B裁去不需要的部分。4、将义线2的两个直角倒圆角，要求两个圆角构成半圆。5、将左侧的正六边形和圆以圆心为中心放大1倍。6、以水平中心线为镜像线，镜像复制出右半部分图形，参见图B。将完成的图形以test3.dwg存入考生自已的目录中。四、建立新图形，要求按图示尺寸精确绘图（尺寸标注不画），绘图和编辑方法不限，注意使用辅助线（且后删去）和目标捕捉功能。1、设置捕捉栅格间距为8，参考网格间距为8。2、画中心线，设置其线型为CENTER型，颜色为蓝色。3、设置线型为实线，颜色为白色，用捕捉方式绘制图中两个同心圆的部分。4、用正交方式按给定图样绘制图形上半部分的四边形。5、用正交方式和多义线画法按给定图样绘制图形的底板部分。将完成的图形以test4.dwg存入考生自已的目录中。五、打开图形文件“CAD考试\第五题.dwg”，要求完成的图形如图所示。1、将给定图样中的小孔定义成块，块名为b1，基点在圆心位置。2、将图块b2插入到图形中节圆和竖直中心线的交点上。3、用环形阵列完成图的绘制。4、在给定图样的标号位置添加波浪线。5、按给定图样填充剖面线。将完成的图形以test5.dwg存入考生自已的目录中。六、打开图形文件“CAD考试\第六题.dwg”，按图示要求标注尺寸，尺寸文字的大小的箭头要求设置合理，尺寸标注的颜色均为黄色。1、标注水平尺寸（18）2、标注垂直尺寸（Φ30）3、标注角度尺寸（90°）4、标注直径尺寸（Φ24）5、标注基线尺寸（53，59，86，152）6、标注引出线尺寸（2×45°，3-B3）将完成的图形以test6.dwg存入考生自已的目录中。
