交换设备清洗方案VIP免费

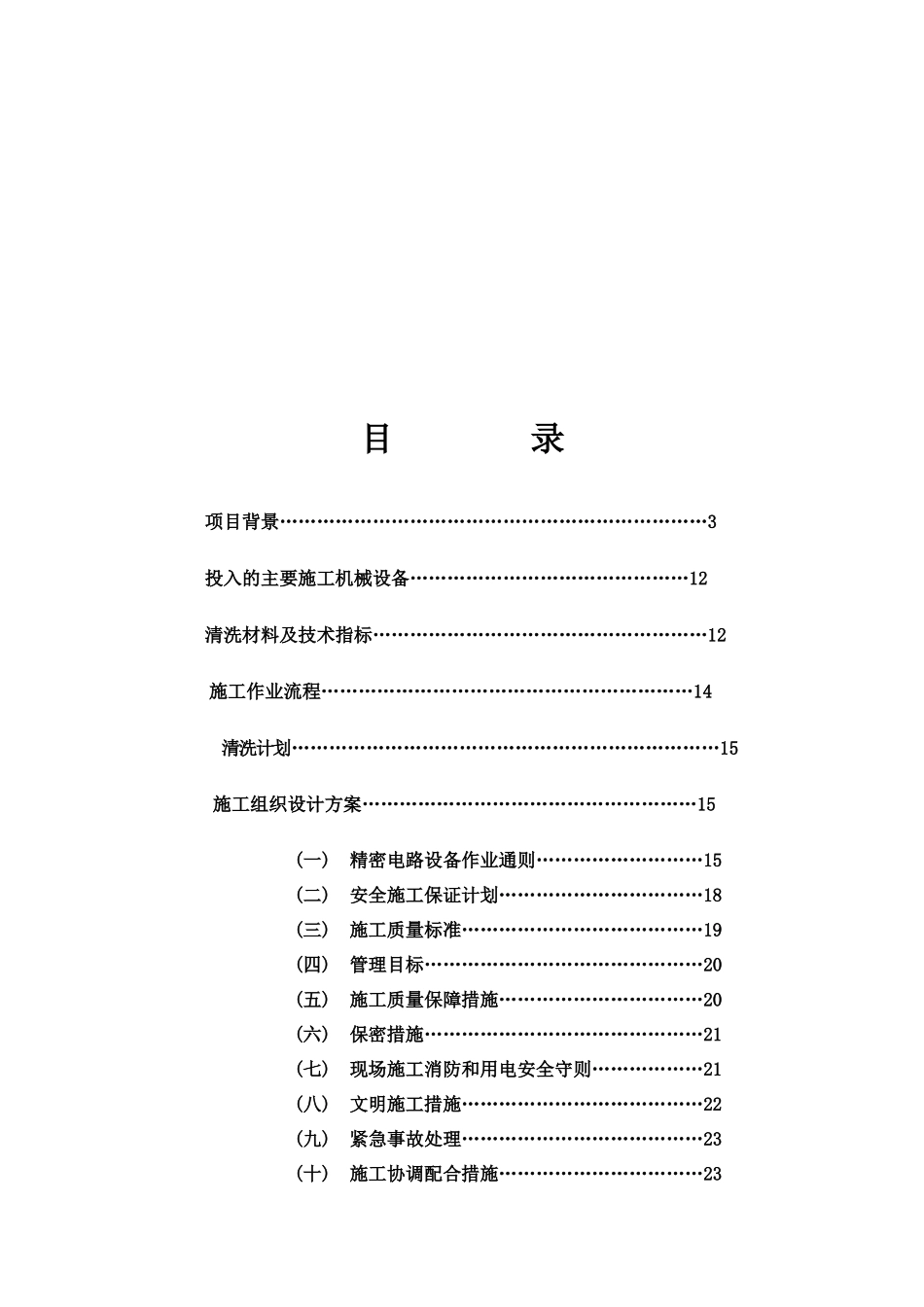

交换机房设备带电清洗交换机房设备带电清洗清洁方案清洁方案目录项目背景……………………………………………………………3投入的主要施工机械设备………………………………………12清洗材料及技术指标………………………………………………12施工作业流程……………………………………………………14清洗计划……………………………………………………………15施工组织设计方案………………………………………………15(一)精密电路设备作业通则………………………15(二)安全施工保证计划……………………………18(三)施工质量标准…………………………………19(四)管理目标………………………………………20(五)施工质量保障措施……………………………20(六)保密措施………………………………………21(七)现场施工消防和用电安全守则………………21(八)文明施工措施…………………………………22(九)紧急事故处理…………………………………23(十)施工协调配合措施……………………………23(十一)质量保证及返工…………………………24一、项目背景随着工业技术的发展，现代化的工业电子电力设备的性能和结构有了很大的提高，对于用户而言，首先是设备的安全性，其次是可靠性，再次是经济性。而设备在运行过程中最主要是受到两方面的影响：一是自身因素，二是运行条件的影响。设备在运转过程中均受到周围环境、气候的影响，对于室内的设备，大多是受到机房空气的影响，而对于室外设备，除了受到周边空气环境的影响外，室外设备还受到各种气候的变化如雾、雨、雪、冰等等的影响。我们从以下几个方面分析环境对设备造成的危害。1、颗粒物电子探针是电镜、波谱与能谱的总称。这种方法对分析固体颗粒状污染物的大小与成分是十分有效的手段。现在已经知道，无论精密电子设备的密封程度有多好，在我国目前的环境条件下，被密封保护的印制模块仍然会受到污染，而且，有时为了散热的需要，不能做到完全密封，因而设备受到污染是不可避免的。我们以机房环境较好的通信设备作为例子。可以从运行的通信设备上收集到一些非常细微的粉尘污染物。那么，这些污染物到底有多大呢？其成分又是什么呢？它们到底对设备有没有影响以及有什么影响？针对这种情况，我们探讨了以电子探针的方法进行评估。我们对从通信设备上收集到的一些粉尘作了扫描电镜观测，所收集到的粉尘是一些大小不等的颗粒状或丝状污染物，最大的直径可达1mm,小的也有0.1mm。对于微电技术，其模状在生产线上时，对其残留物的直径要小于0.1mm。即使超精密工业清洗对洁净度要求很高，但产品交付使用一段时间后，或多或少受到污染。还有一个关键问题是，这些固体污染物到底是些什么？它们的存在对电子设备有没有影响？对此，我们又作了能谱分析。在这些污染物中存在铁与锡等可导电的金属粉尘及盐污。有些粉尘明显来源于建筑材料。在元器件与线路越来越细微化的今天，若它们大量的堆积在电路板表面，会对电子元器件的散热造成如下影响：（1）使元器件表面的温度升高。数据表明，当温度升高10`C,设备的可靠性将下降25%；当温度继续上升，可能会将温度性较差的元件或者接线烧坏。（2）产生静电。当静电积累到一定程度，防碍它中和的绝缘体再也阻挡不住时，即发生剧烈放电，即静电放电（ESD），这时的最高电压可达几千乃至几万伏，势必对静电敏感组件造成损害；静电放电（ESD）及电气过载（EOS）对电子元器件造成损害的主要机理有热二次击穿、金属镀层熔融、介质击穿、气弧放电、表面击穿等等。四、综合污染对通讯设备的影响大家知道，各类通讯设备均使用了大量易受环境条件影响的电子元器件，机械构件及各种材料。如果机房环境条件不能很好地满足这些设备对环境的使用要求，加之设备长期连续运转，就会降低设备的可靠性，加速元器件及某些材料的老化，缩短设备的使用寿命，甚至丢失重要的数据，产生误码和出现误动作等软性故障，进而导致相应的硬件故障。首先，灰尘是首当其充的污染物，不论机房采用何种建筑结构，机房内的灰尘都是不可能避免的。由于通讯设备在工作中，其各种电路自然形成相应的电磁场、静电场分布，产生对灰尘较强的...
