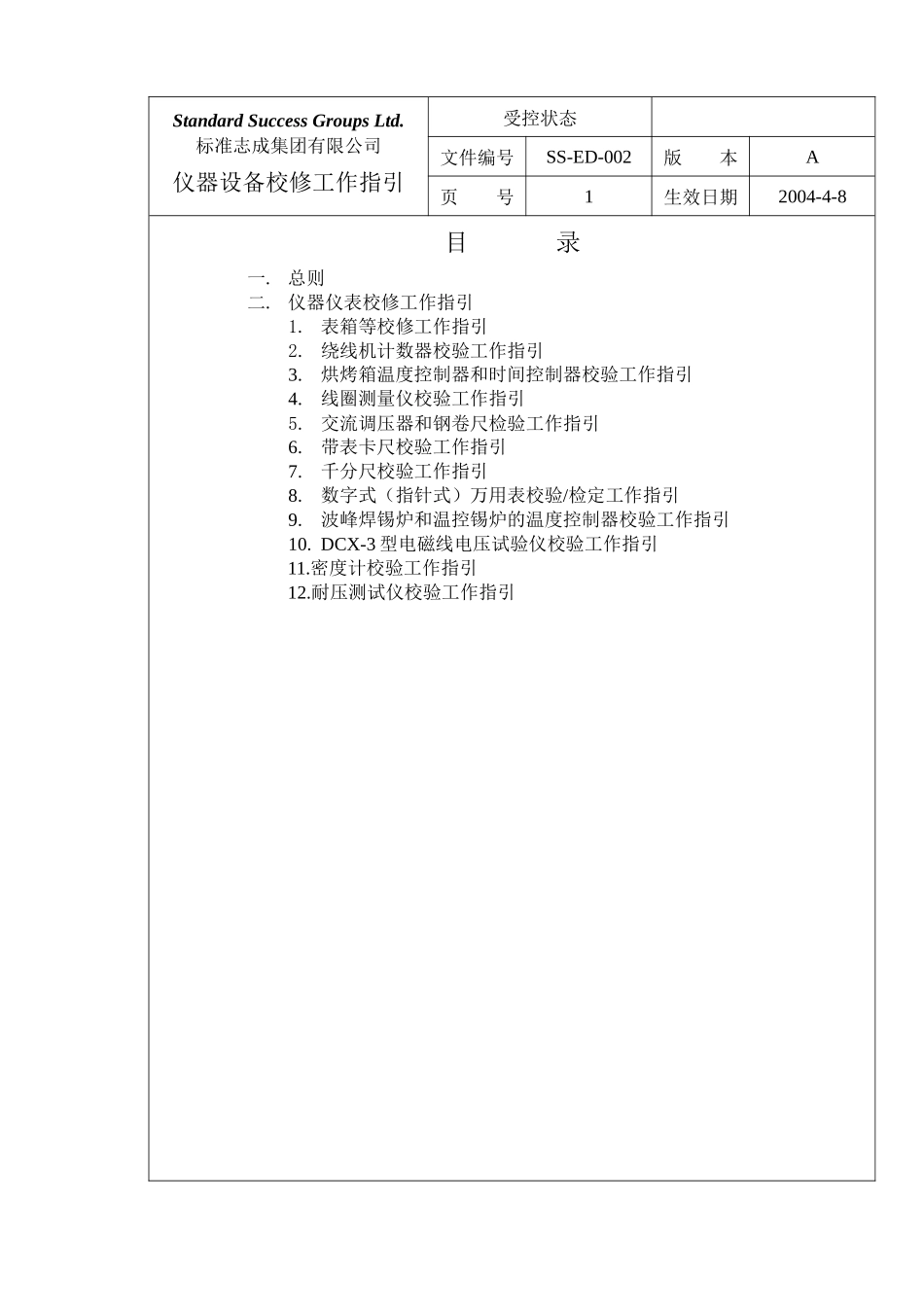

StandardSuccessGroupsLtd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版本A页号1生效日期2004-4-8目录一.总则二.仪器仪表校修工作指引1.表箱等校修工作指引2.绕线机计数器校验工作指引3.烘烤箱温度控制器和时间控制器校验工作指引4.线圈测量仪校验工作指引5.交流调压器和钢卷尺检验工作指引6.带表卡尺校验工作指引7.千分尺校验工作指引8.数字式（指针式）万用表校验/检定工作指引9.波峰焊锡炉和温控锡炉的温度控制器校验工作指引10.DCX-3型电磁线电压试验仪校验工作指引11.密度计校验工作指引12.耐压测试仪校验工作指引StandardSuccessGroupsLtd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版本A页号2生效日期2004-4-8一.总则1.校验周期各种仪表设备的校验周期为六个月。但当遇特殊情况时,随时可对有故障的仪表进行校验,以保证其准确性。校验各种仪表的METER(即高精度数字万用表)三用表校验仪、Hi-potCalibrator（高压校准仪）、LeakageCurrentcalibrator及标准温度表等等标准表每年送香港或国内国际认可的有关计量机构进行校验,以保证校验的可靠性及标准的朔源性。2.校验环境条件校验仪表其环境温度及相对湿度应在被校仪表规定中指定的工作温度及湿度范围内,否则不可进行该仪表的校验工作。3.送外校验仪表之要求对于一些精度要求或校验项目我公司目前尚无法实现之仪表,可送香港或大陆国际认可的有关计量机构进行校验。我方应对送外校验仪表于相应文件中规定校验项目,精度、测量范围、校验环境条件。上述具体要求可根据不同仪表规定不同的具体参数,填入"外校仪表技术要求”中一式两份,一份连同送外校验仪表一并交与接收校验之机构,一份工程部保存。4.其它每台仪器均应标有易于分类及识别之号码,号码应具规律性,使用者及校修者易于从号码上识别各类不同仪器、仪器之产地、购置日期应注明于相应记录表中。这样,使用者在该仪器使用一定年限之后,易于决定该仪器是否需要更新或报废，使校验手段保持先进性。校验时,计算误差应具科学性,如精度:有效数字位数的选取应符合校验仪表之实际精度要求。绝对误差计算过程中,中间结果小数位之有效数字位数应比最终结果多一位,最终结果再四舍五入,使有效数字的小数位数始终保持一致。应及时对校验人员进行技术培训,使熟练掌握校验修理技术,及校验结果计算方法,保证校验之正确性。仪器仪表应建立校修索引表,索引表应指明仪表编号,校修日期,有效期。StandardSuccessGroupsLtd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版本A页号3/生效日期2004-4-8二.仪器仪表校修工作指引1）表箱等校修工作指引1.1说明凡由交直流电压电流表(指针式和数字式)指示其工作状态之仪器设备均可按此工作指引执行校验工作。（主要包括数字表箱、交、直流稳压电源、变频电源、电子负载、电量测试仪等等都可按照表箱校验工作指引进行校验。）1.2测量方法（如下图）交、直流电源被校电压表标准数字万用表交、直电压档交、直流电源被校电流表标准数字万用表交、直电流档当校验时,根据校验项目,选用以上不同电路，并且选定不同的两个数值进行测量，这两个数值必须分布于生产中使用的数值的范围内，每测得一个数值,就填入"仪器(表)校验计算表"中相应的栏目中，然后根据下面的公式计算相对误差ε,再填入该表误差栏相应位置。绝对误差计算公式:δ1=A11-A12;δ2=A21-A22;式中A11,A21为被校仪表分别两次测量值,A12,A22为标准仪表分别两次测量值,这两个值分别与上面两个值对应。δ1,δ2则分别为两个点上的绝对误差、相对误差计算公式:ε1=(δ1/A12)100%;ε2=(δ2/A22)100%ε=±(|ε1|+|ε2|)/21.3校验当用标准表检验,表明被检表之误差超过允许的范围时,应调整被检表的指示值。对于数字式仪表可调内部电路数值,对于指针式仪表可调内部电路数值和调零旋钮,使在某范围内其误差不超过允许值。此范围应是生产中使用的测量值所在的范围。当被检表误差超过范围而又无法调校准确时,则该表不可使用,应换误差在允许范围内的电表。如果该仪表正使用于生产线,应根据MODEL,INDEX,日期,责成生产部负责追回所有经过该仪表...
