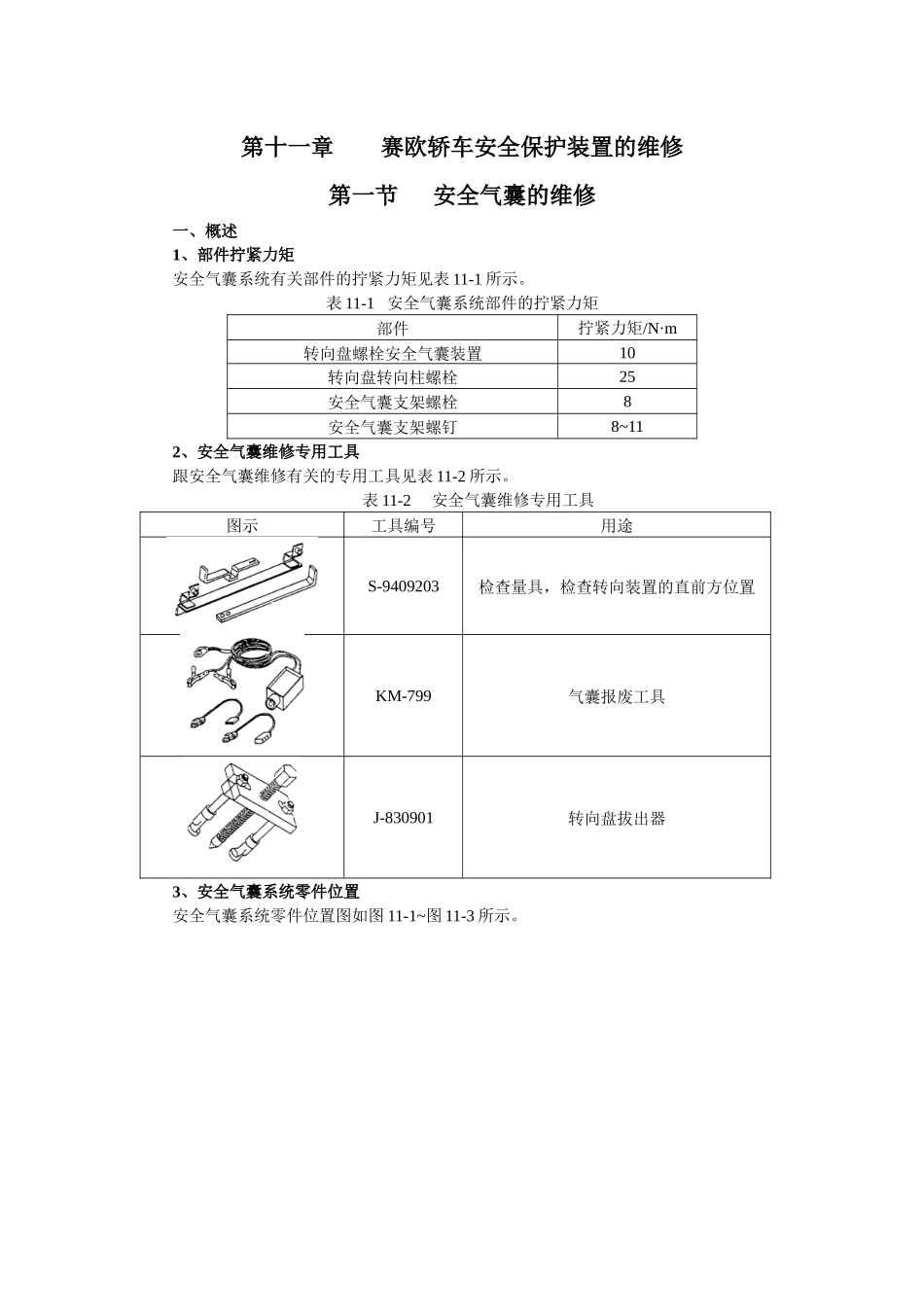

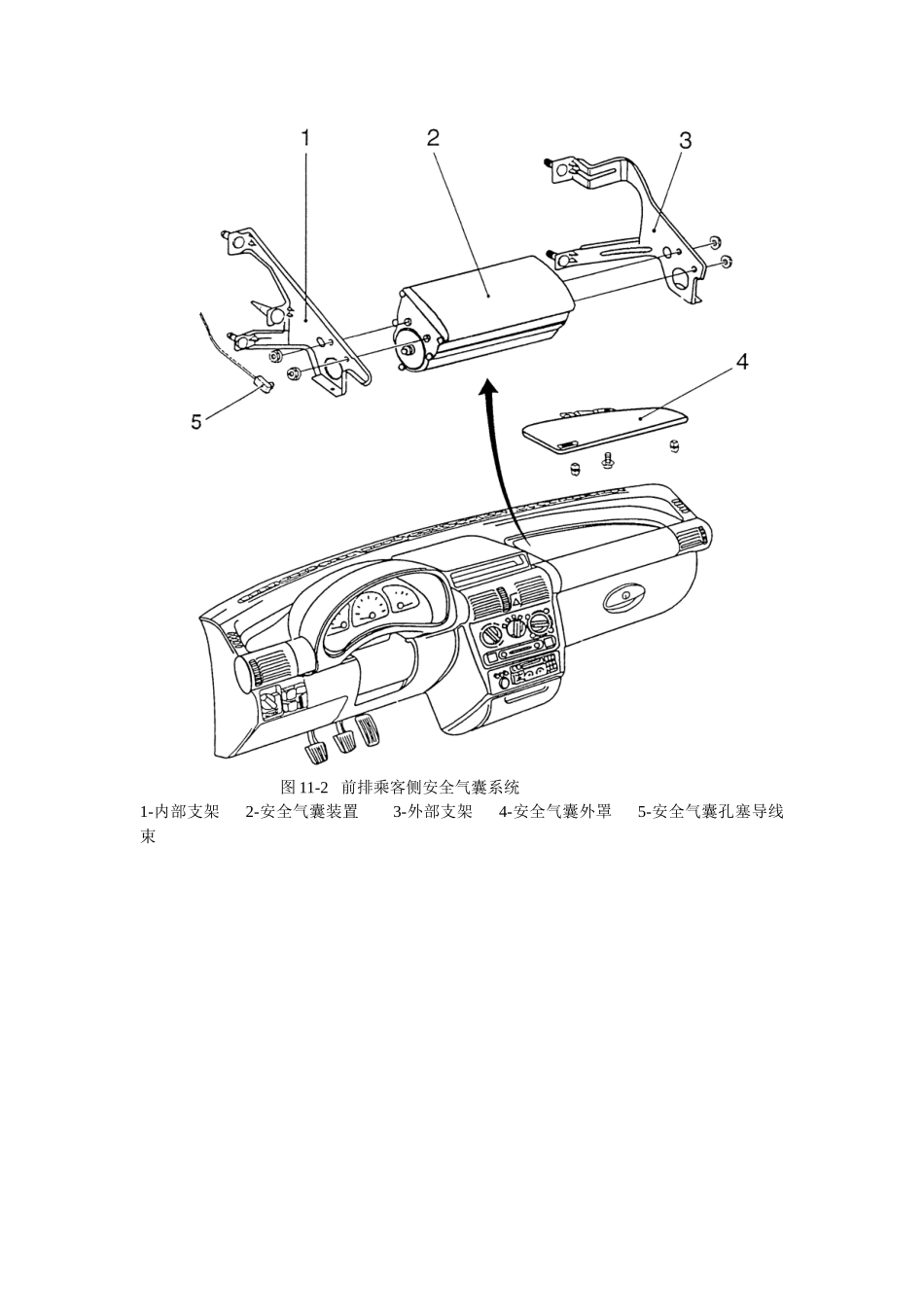

第十一章赛欧轿车安全保护装置的维修第一节安全气囊的维修一、概述1、部件拧紧力矩安全气囊系统有关部件的拧紧力矩见表11-1所示。表11-1安全气囊系统部件的拧紧力矩部件拧紧力矩/N·m转向盘螺栓安全气囊装置10转向盘转向柱螺栓25安全气囊支架螺栓8安全气囊支架螺钉8~112、安全气囊维修专用工具跟安全气囊维修有关的专用工具见表11-2所示。表11-2安全气囊维修专用工具图示工具编号用途S-9409203检查量具，检查转向装置的直前方位置KM-799气囊报废工具J-830901转向盘拔出器3、安全气囊系统零件位置安全气囊系统零件位置图如图11-1~图11-3所示。图11-1驾驶员侧安全气囊系统1-触发装置2-带安全气囊的转向盘3-安全气囊装置和充气装置（安全气囊和外罩）4-安全气囊控制单元图11-2前排乘客侧安全气囊系统1-内部支架2-安全气囊装置3-外部支架4-安全气囊外罩5-安全气囊孔塞导线束图11-3安全气囊系统控制模块1-安全气囊控制模块双头螺栓2-安全气囊控制模块螺钉3-仪表板导线束4-前车门板件5-前车门控制台支架6-安全气囊控制模块二、安全气囊系统的故障诊断与排除安全气囊系统的故障诊断代码及故障的诊断与排除见表11-3所示。表11-3安全气囊系统故障代码表诊断故障代码诊断故障代码含义可能的故障原因故障排除4驾驶座侧展开环路电压超标-蓄电池或导线线束接地短路-检查线束5乘客侧展开环路电压超标-蓄电池或导线线束接地短路-检查线束31驾驶座侧展开环路开路1-触发装置与诊断装置断开2-安全气囊与触发装置断开3-导线线束断开1-确认传感诊断装置与触发装置连接完好2-确认安全气囊与触发装置连接完好3-确认线束无损32驾驶座侧展开环路电阻过低1-安全气囊接头过短2-触发装置连接器短路1-确认安全气囊连接器线束无损2-确认触发装置连接器线束无损3-传感诊断模块短路3-确认传感诊断模块连接器线束无损33乘客座侧展开环路打开1-气囊与传感诊断装置断开2-导线线束断开1-确认乘客座安全气囊与传感诊断装置连接完好2-确认线束无损34乘客座侧展开环路电阻过低1-安全气囊连接装置短路2-传感诊断模块短路1-确认乘客座侧安全气囊连接器线束无损2-确认传感诊断装置连接器线束无损43警告灯电路电压过低1-警告灯阴极短路2-仪表组件断开1-更换警告灯2-修理元件组44警告灯电路接地短路-警告灯负极搭铁-更换警告灯52传感诊断装置结构故障（运输途中）-所有的传感诊断装置从西门子出厂后的运输方式错误-更换传感诊断装置53型号不符-型号和外加环不符-如有可能，重配型号-更换传感诊断模块（SDM）55传感诊断装置内部故障-诊断故障无法排除-更换传感诊断模块（SDM）56传感诊断装置无法再度使用-通常展开一个前部安全气囊或其它的环路-更换传感诊断模块（SDM）65要求展开乘客座侧的安全气囊-乘客座侧安全气囊展开-更换传感诊断模块（SDM）66要求展开驾驶座侧的安全气囊-驾驶座侧安全气囊展开-更换传感诊断模块（SDM）三、安全气囊系统的维修（一）安全气囊维修注意事项1、安全气囊维修的总原则（1）所有安全气囊系统维修操作只能由上海通用汽车公司授权经销商和维修商的专业人员操作。（2）当点火开关打开或关上后大约4s安全气囊才点亮。（3）如果点火开关打开后安全气囊报警灯仍不亮，则是安全气囊系统出现故障。安全气囊零件不允许第三者销售。（4）如果在行驶过程中安全气囊报警灯无法关闭或是无法打开，则可能是安全气囊系统故障，可假设安全气囊系统功能故障。（5）带安全气囊的转向盘只能更换为上海通用汽车生产的专用转向盘。（6）切勿粘合、覆盖、装饰转向盘减震垫，只能用干的或潮湿抹布或上海通用汽车公司指定的专用清洁工具清洁。（7）安全气囊不能替代安全带的作用。乘客必须系好安全带以达到最佳保护效果。（8）驾驶员座椅必须以驾驶员的体型为标准进行调整。（9）切勿在有乘客座安全气囊的车辆的乘客座椅上安装儿童安全椅。2、安全气囊故障诊断（1）安全气囊单元和控制单元只能用专有仪器TECH1A检测。只有TECH1A才能与诊断连接器连接。（2）在使用检测灯、电压表或电阻计检测导线线束时，通常应断开安全气囊插头和控制单元。（3）由于无意识的展开后会引起检查电流过高，切勿使用检测灯、电压表或电阻计...
