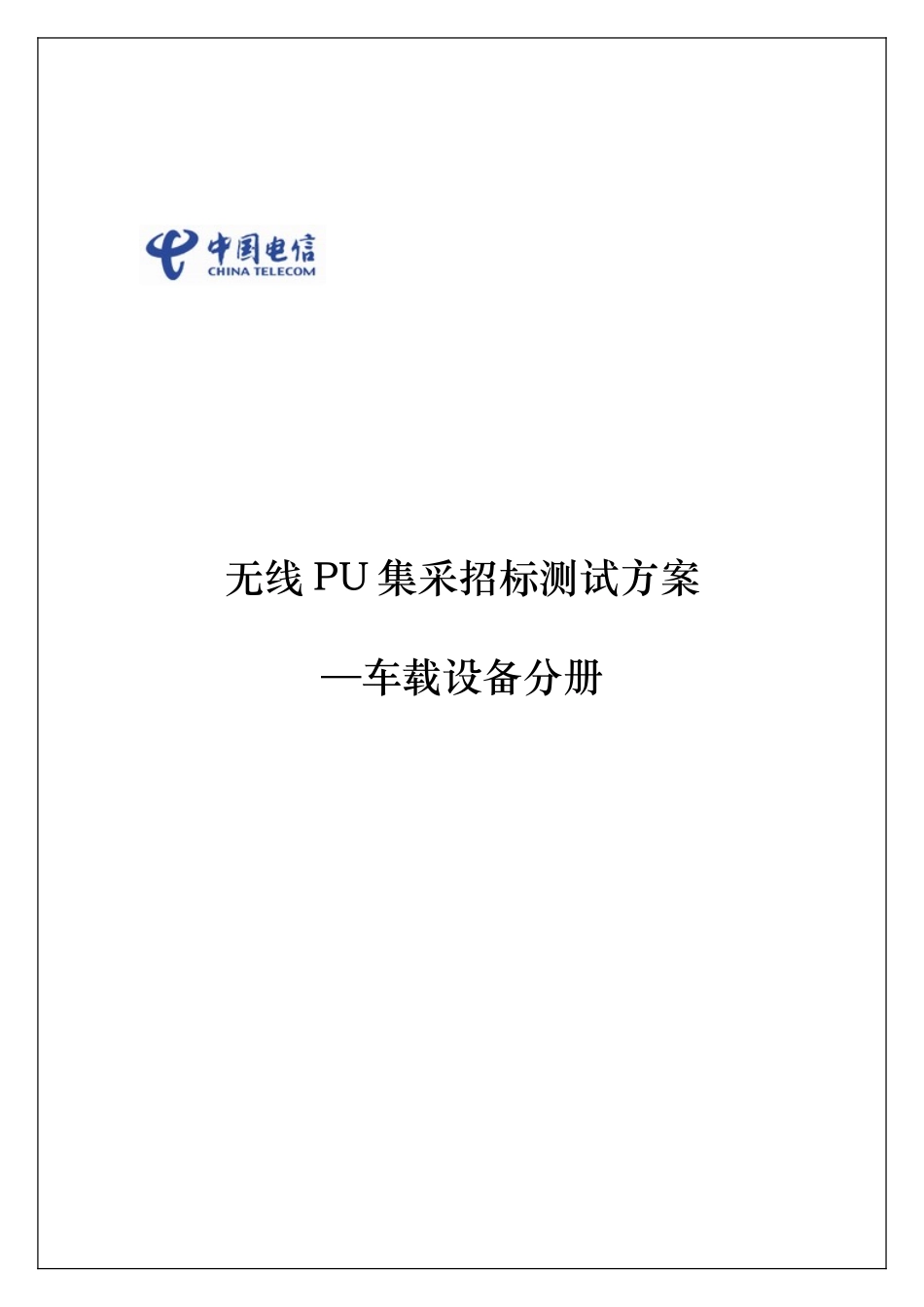

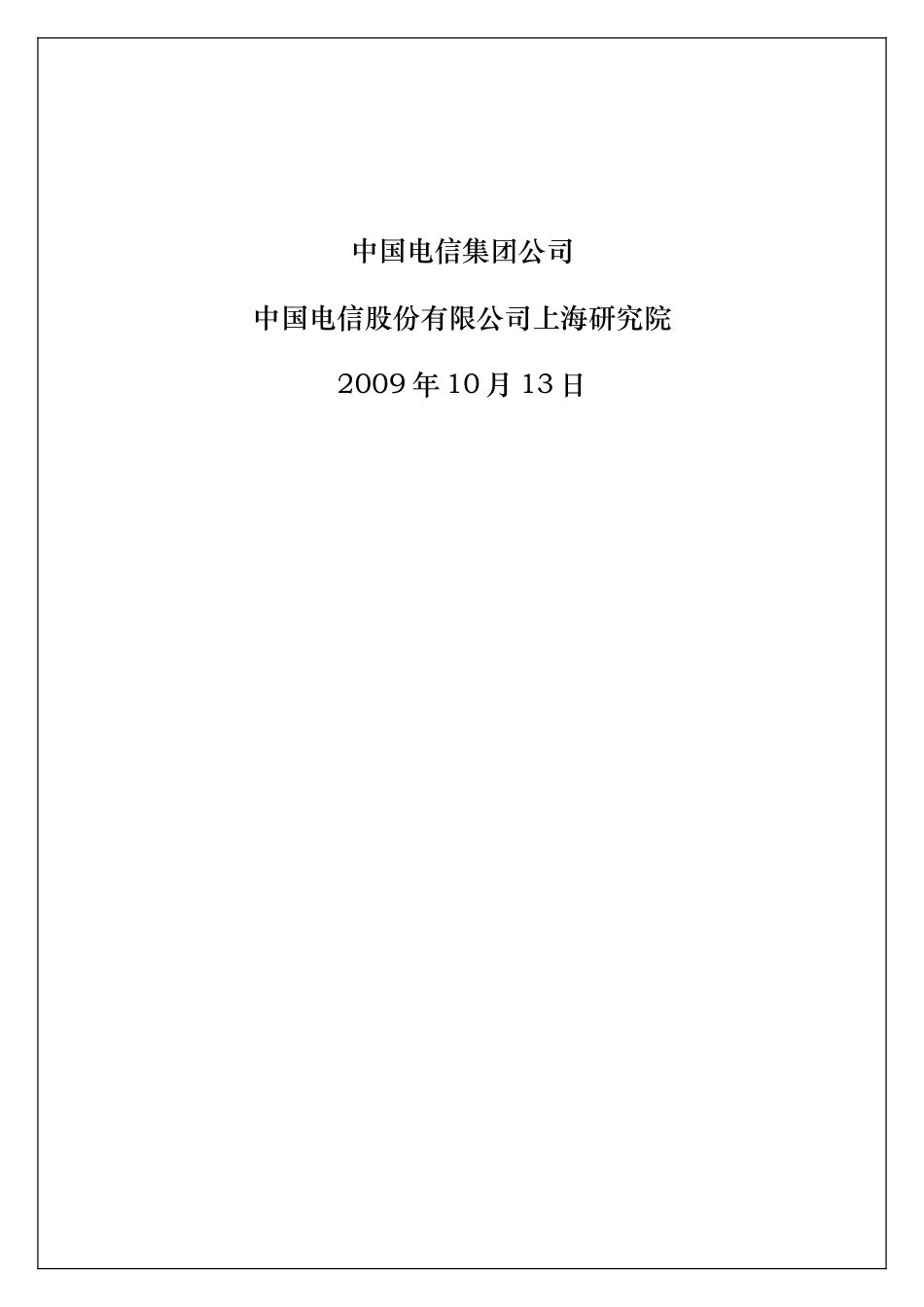

无线PU集采招标测试方案—车载设备分册中国电信集团公司中国电信股份有限公司上海研究院2009年10月13日1测试环境采用实验室测试与现网测试相结合的测试环境。1.1网络拓扑1.2软硬件环境编号设备名称用途设备型号数量备注1服务器全球眼平台及VAU按需厂商自备2服务器MSP6研究院提供3移动网络测试CDMAEVDO网络各1套研究院提供4CDMA1X/EVDO手机终端手机终端浏览中国电信定义的手机终端16研究院提供5EVDO卡UIM卡中国电信106测试手机1X和EVDO测试手机S900C、S50527现网卡5张VPDN1研究院8VPDN、lns、AAAR_PU测试网络环境9WAPGW测试网络环境1研究院提供10PC客户端按需厂商自备11核心交换机网络设备32口10/100M以太网接口1研究院提供12普通交换机网络设备8口以上以太网接口按需厂商自备13APWiFi网络设备H3C2研究院提供14无线PU无线PU测试厂家提供厂商自备15短信网关测试短信唤醒中兴研究院16声讯平台测试语音唤醒青牛、新太研究院17车辆车载设备测试研究院18测试仪表清晰度测试卡信号发生器sg20081研究院19网络损伤仪IPWave3.0(Testcenter)1研究院20安捷伦8960综测仪安捷伦8960综测仪尽量2万以内21码流协议测试软件测试CDMA1X、EVDO码流研究院的规范符合度22模拟车载电源研究院23GPS、车辆状态对接测试平台研究院（提供商：上海炎翔）24车辆状态采集设备厂家可自备，另研究院提供标准CAN总线模拟测试设备(提供商：上海本安)1.3平台环境该进后的符合全球眼最新规范的中国电信全球眼平台。1.4测试结论填写规范实际结果符合预期结果中要求的，在实际结果栏中填写“符合”。若存在部分不符合情况，在实际结果栏中填写“基本符合”，并在备注栏中填写原因。若存在与预期结果的严重背离，在实际结果栏中填写“不符合”，并在备注栏中填写原因。若所测产品不存在该项测试用例所测试的功能，应在实际结果中填写“无”。预期结果要求记录的项，需要按测试实际情况在实际结果栏中认真填写，需提供附件的测试项若已提供，应在备注栏中注明“附件一提供-文件名”，附件应按用例编号标注清楚。2测试用例2.1技术参数编号测试项设备厂家：（）设备型号：（）设备类型：（）基本型/增强型技术参数1.1.1芯片厂牌/型号1.1.2通信模块集成方式（外接/内置）1.1.3GPS模块集成方式（外接/内置）1.1.4最大编码能力（以CIF或D1计）1.1.5视频/音频编码标准1.1.6支持的图像分辨率1.1.7已经完成对接的“全球眼”平台厂家1.1.8支持接入网络（CDMAEVDO/WIFI）1.1.9WIFI标准（802.11b/g/n）1.1.9视频输入/输出数（是否支持双向语音）1.1.10音频输入/输出数（是否支持双向语音）1.1.11硬盘接口（sata/sata2等）1.1.12录像存储介质（机械式硬盘/固态硬盘/混合）1.1.13报警的输入/输出数1.1.14多码流支持、码流种类1.1.15外部接口数量（RS232/485）1.1.16外接存储介质（USB/SD卡等）1.1.17CDMA1x/EVDO模块工作频率1.1.18CDMA1x/EVDO模块功耗1.1.19媒体通信传输协议（TCP/UDP/RTP/RTSP…）1.1.20网络协议支持（DHCP、PPPOE等）1.1.21支持的网管协议1.1.22支持的云台协议1.1.23是否支持设备自动升级、实现方式1.1.24是否通过相关部门（如公安部）的测试（请提交相关测试报告作为附件）1.1.25增强型功能项列举1.1.26其他特色功能说明2.2基本功能测试2.2.1GPS信息测试编号2.2.2.1测试日期测试项目GPS信息测试分项目GPS信息上传测试预置条件1、前端设备GPS接入GPS信息综合管理平台。2、GPS信息综合管理平台正常工作测试过程1.打开GPS信息客户端2.观察设备上传GPS信息预期结果1．能够正常上传GPS信息测试结果及说明测试编号2.2.2.2测试日期测试项目GPS信息测试分项目GPS信息采集时间间隔设置测试预置条件1、前端设备GPS接入GPS信息综合管理平台。2、GPS信息综合管理平台正常工作测试过程3.设置GPS信息采集时间时间间隔4.通过GPS客户端以最小时间间隔回放GPS信息预期结果1．回放的GPS信息按照采集时间间隔回放。测试结果及说明测试编号2.2.2.3测试日期测试项目GPS信息测试分项目GPS信息上传时间间隔设置测试预置条件1、前端设备GPS接入GPS信息综合管理平台。2、GPS信息综合管理平台正常工作测试过程5.设置GPS信息上传时间时间间隔（大...
