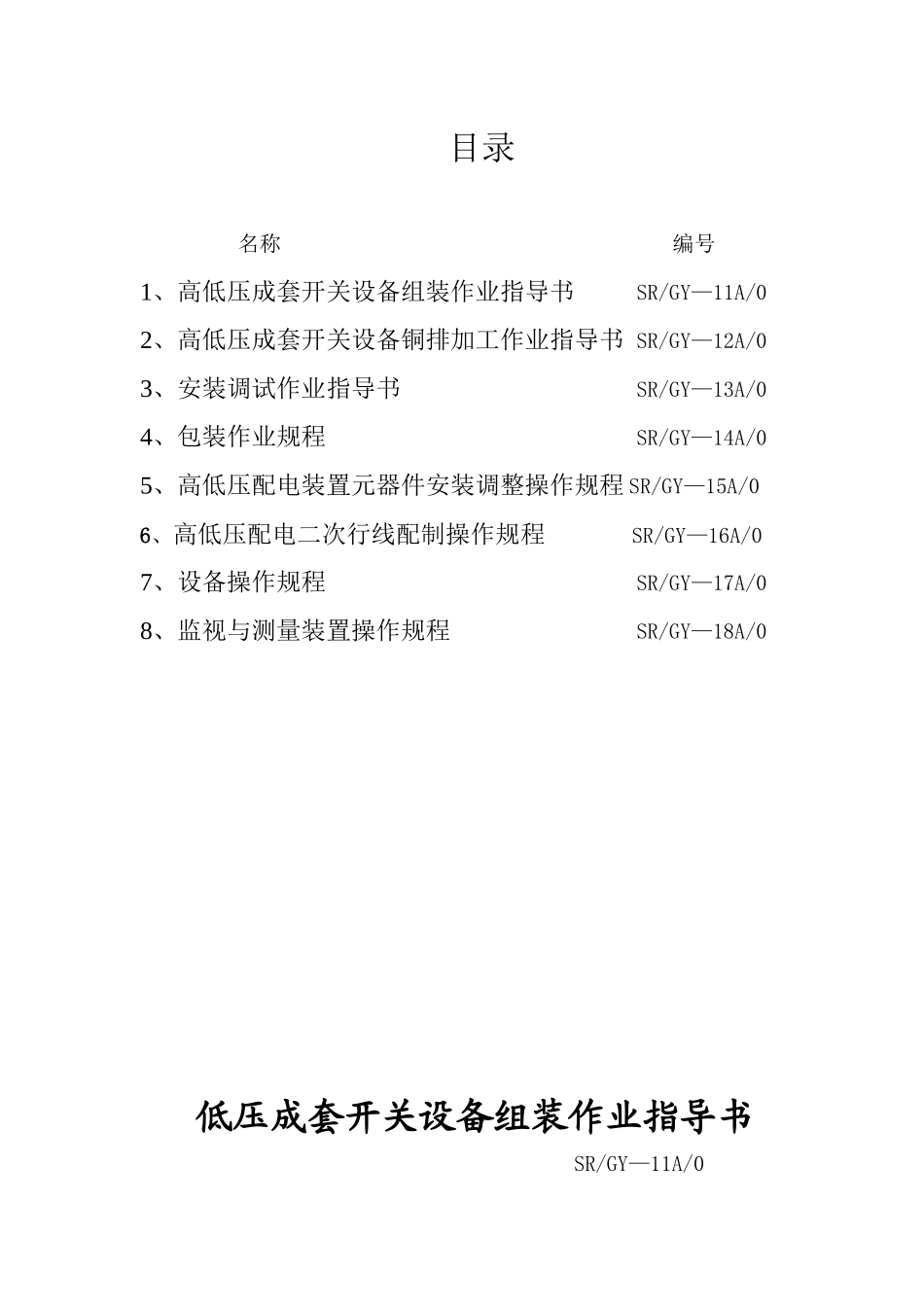

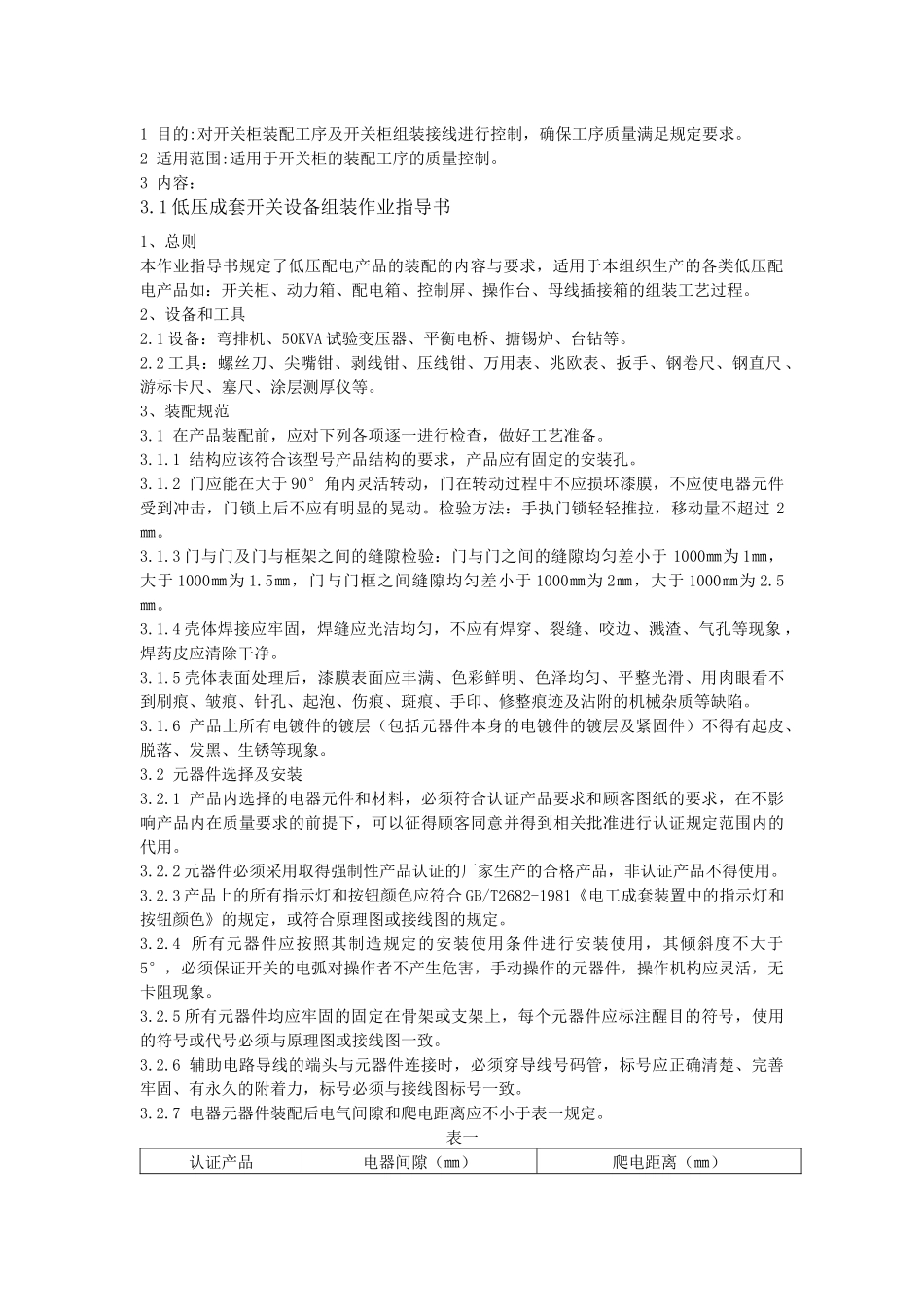

山东上锐智能电气设备有限公司工艺文件操作规程合订本版本:A/0受控状态：分发号：编制：审批：生效日期：2011年7月12日目录名称编号1、高低压成套开关设备组装作业指导书SR/GY—11A/02、高低压成套开关设备铜排加工作业指导书SR/GY—12A/03、安装调试作业指导书SR/GY—13A/04、包装作业规程SR/GY—14A/05、高低压配电装置元器件安装调整操作规程SR/GY—15A/06、高低压配电二次行线配制操作规程SR/GY—16A/07、设备操作规程SR/GY—17A/08、监视与测量装置操作规程SR/GY—18A/0低压成套开关设备组装作业指导书SR/GY—11A/01目的:对开关柜装配工序及开关柜组装接线进行控制，确保工序质量满足规定要求。2适用范围:适用于开关柜的装配工序的质量控制。3内容：3.1低压成套开关设备组装作业指导书1、总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、操作台、母线插接箱的组装工艺过程。2、设备和工具2.1设备：弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。3、装配规范3.1在产品装配前，应对下列各项逐一进行检查，做好工艺准备。3.1.1结构应该符合该型号产品结构的要求，产品应有固定的安装孔。3.1.2门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。检验方法：手执门锁轻轻推拉，移动量不超过2㎜。3.1.3门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1㎜，大于1000㎜为1.5㎜，门与门框之间缝隙均匀差小于1000㎜为2㎜，大于1000㎜为2.5㎜。3.1.4壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。3.1.5壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。3.1.6产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。3.2元器件选择及安装3.2.1产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。3.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。3.2.3产品上的所有指示灯和按钮颜色应符合GB/T2682-1981《电工成套装置中的指示灯和按钮颜色》的规定，或符合原理图或接线图的规定。3.2.4所有元器件应按照其制造规定的安装使用条件进行安装使用，其倾斜度不大于5°，必须保证开关的电弧对操作者不产生危害，手动操作的元器件，操作机构应灵活，无卡阻现象。3.2.5所有元器件均应牢固的固定在骨架或支架上，每个元器件应标注醒目的符号，使用的符号或代号必须与原理图或接线图一致。3.2.6辅助电路导线的端头与元器件连接时，必须穿导线号码管，标号应正确清楚、完善牢固、有永久的附着力，标号必须与接线图标号一致。3.2.7电器元器件装配后电气间隙和爬电距离应不小于表一规定。表一认证产品电器间隙（㎜）爬电距离（㎜）GB7251.11012.5GB7251.21012.5GB7251.35.56.3GB/T1557610143.3紧固件的使用3.3.1用以固定元器件及压线紧固螺钉应拧紧，无打滑及损坏镀层现象，并有防松措施，拧紧后螺纹露出螺母或套扣的固定板长度2-5牙。不接线的螺钉也应拧紧。3.3.2用以与壳体连接的元器件应采用爪型垫片，以保证与壳体接触良好，符合保护电路连续性的要求。3.4一次绝缘软母线3.4.1一次绝缘软母线的选择应满足回路额定电流的要求，其绝缘等级应大于各配电装置的绝缘等级，一般采用黑色铜芯导线。3.4.2软母线在配线时应拉紧挺直行线应平直齐牢，整齐美观，尽量减少重叠交叉。3.4.3软母线可以在硬母线平弯机上进行弯曲,其弯曲半径不得软母线绝缘直径的三倍,但导线线芯和绝缘都不能损坏.3.4.4根据铜芯绝缘导线的线芯截面来选择相应的接线鼻，独股线直接连接...
