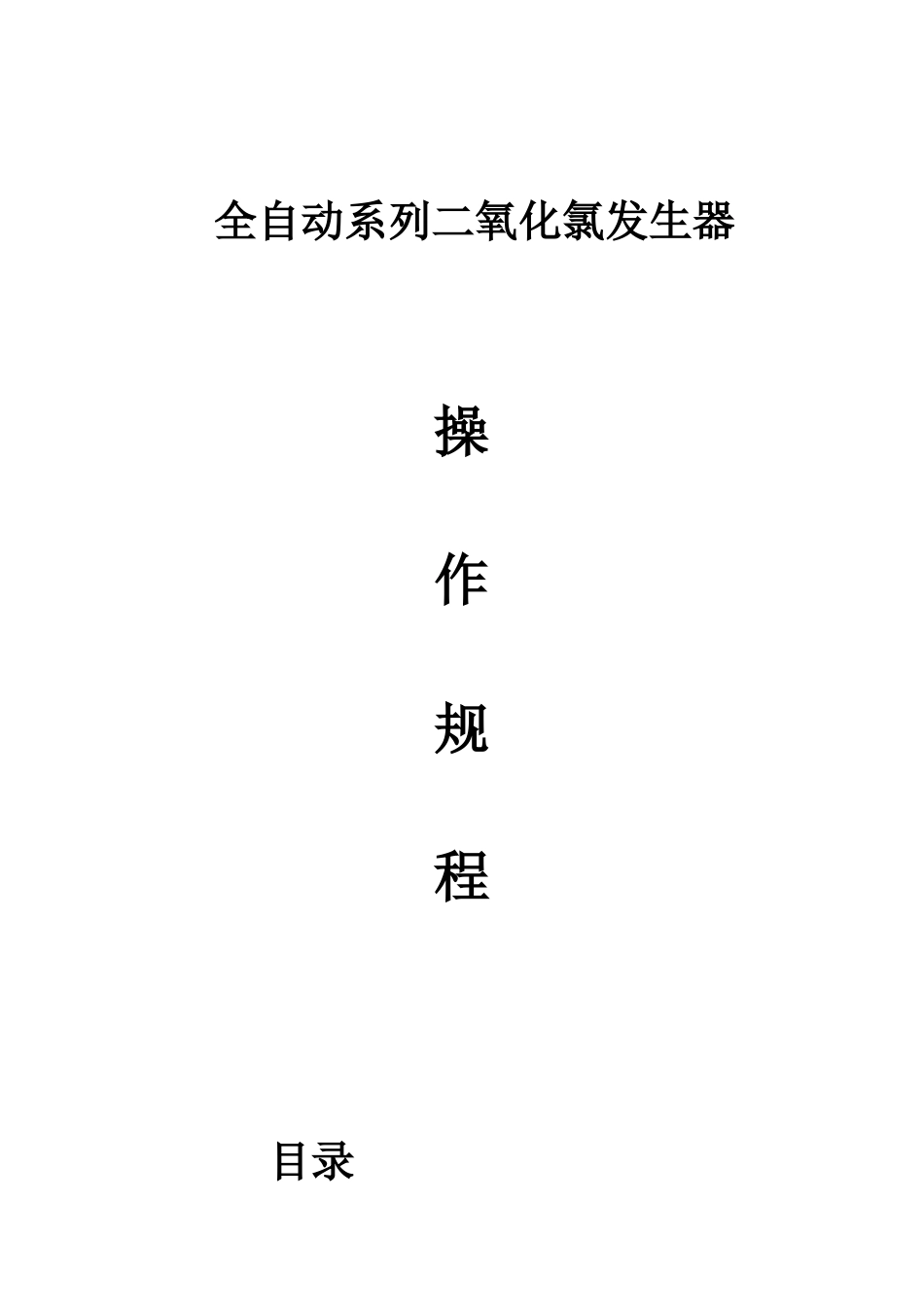

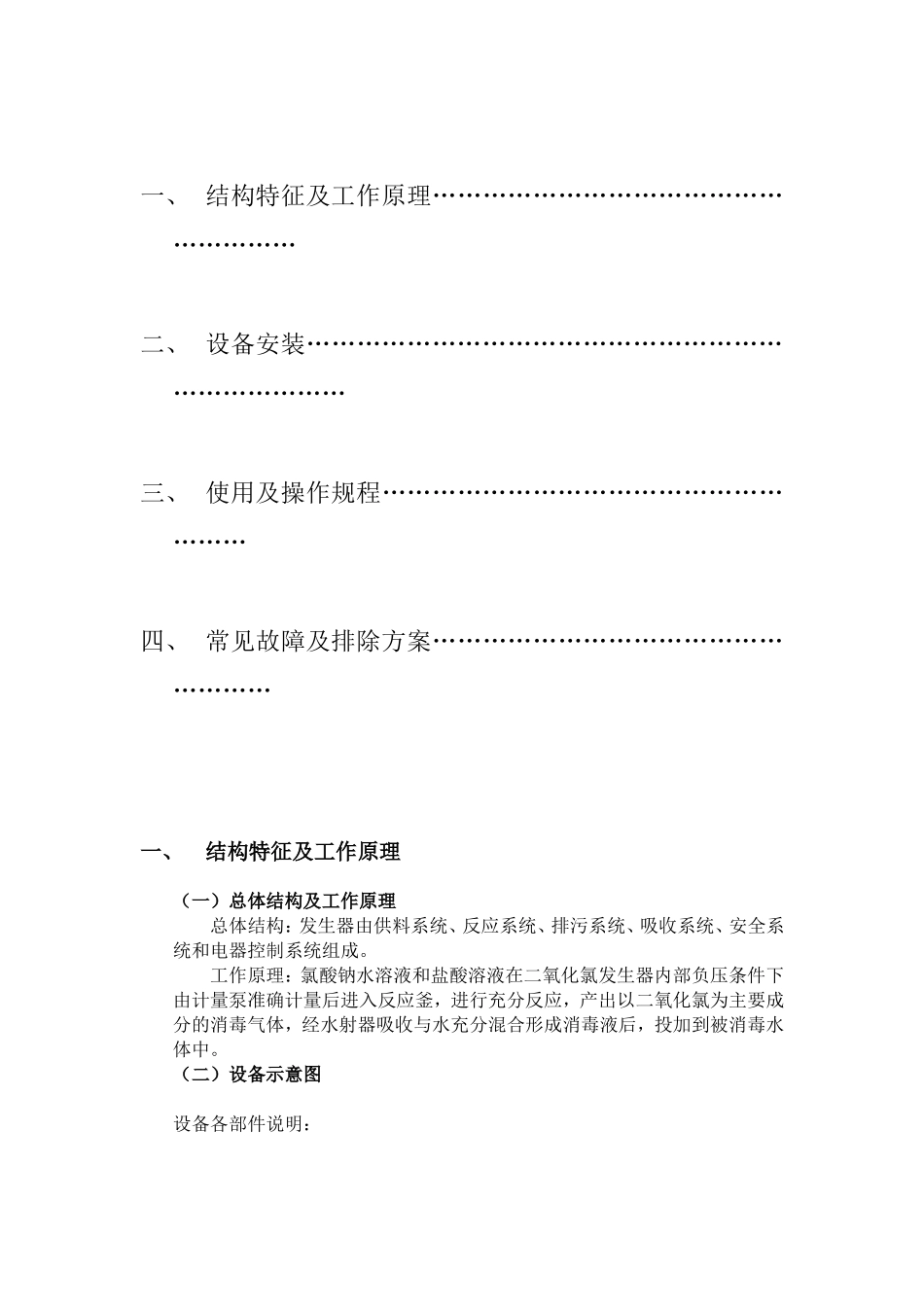

全自动系列二氧化氯发生器 操作规程 目录一、 结构特征及工作原理…………………………………………………二、 设备安装……………………………………………………………………三、 使用及操作规程…………………………………………………四、 常见故障及排除方案………………………………………………一、结构特征及工作原理（一）总体结构及工作原理总体结构：发生器由供料系统、反应系统、排污系统、吸收系统、安全系统和电器控制系统组成
工作原理：氯酸钠水溶液和盐酸溶液在二氧化氯发生器内部负压条件下由计量泵准确计量后进入反应釜，进行充分反应，产出以二氧化氯为主要成分的消毒气体，经水射器吸收与水充分混合形成消毒液后，投加到被消毒水体中

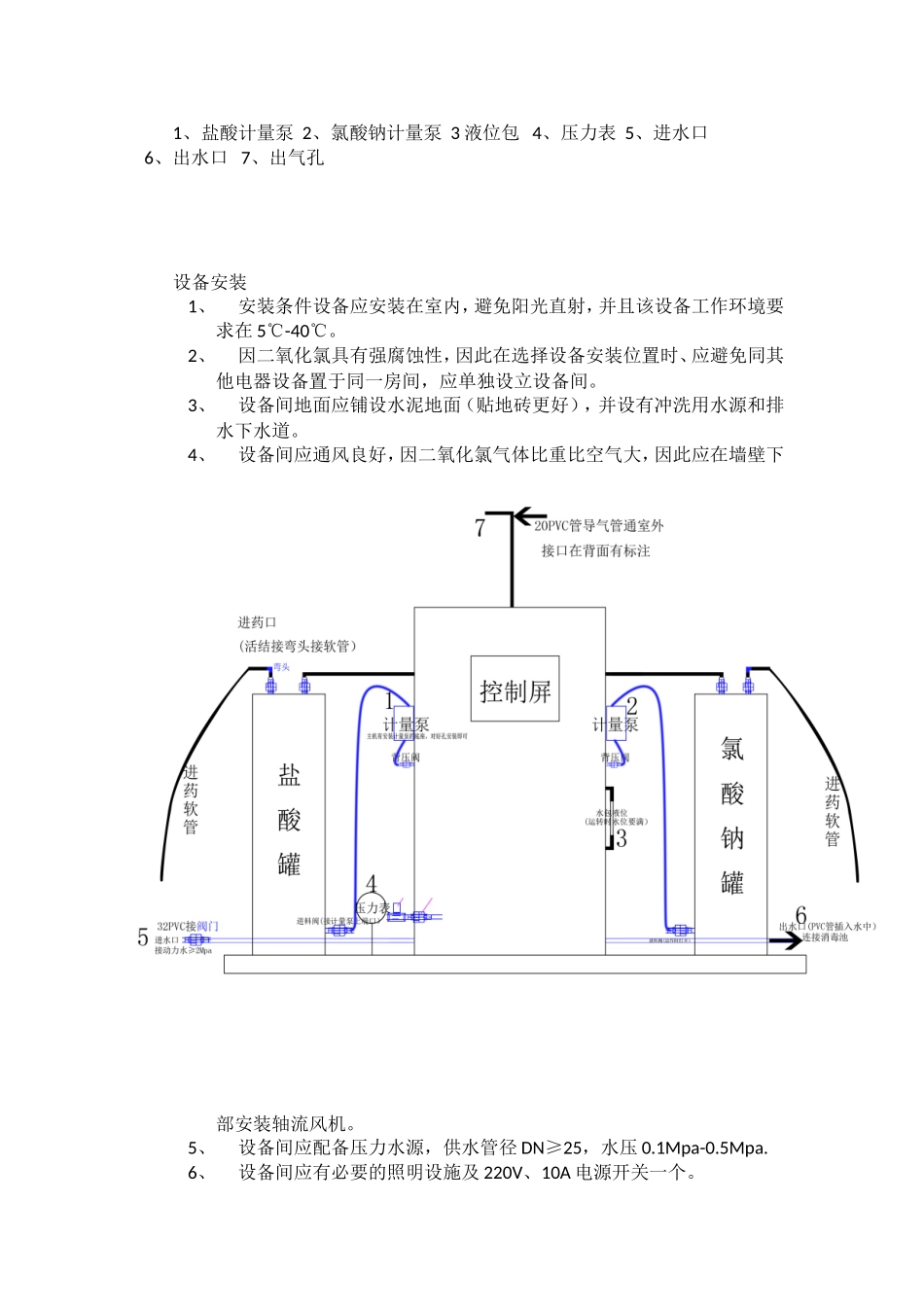

（二）设备示意图设备各部件说明：1、盐酸计量泵 2、氯酸钠计量泵 3 液位包 4、压力表 5、进水口 6、出水口 7、出气孔 设备安装1、安装条件设备应安装在室内，避免阳光直射，并且该设备工作环境要求在 5℃-40℃
2、因二氧化氯具有强腐蚀性，因此在选择设备安装位置时、应避免同其他电器设备置于同一房间，应单独设立设备间
3、设备间地面应铺设水泥地面（贴地砖更好），并设有冲洗用水源和排水下水道
4、设备间应通风良好，因二氧化氯气体比重比空气大，因此应在墙壁下部安装轴流风机
5、设备间应配备压力水源，供水管径 DN≥25，水压 0
1Mpa-0
6、设备间应有必要的照明设施及 220V、10A 电源开关一个
（一）安装程序及注意事项1、 安装程序（1） 确定消毒剂投加点和水射器、设备安装位置
（2） 将设备摆放到适当的位置，将水射器吸入口同设备出药口连接
（3） 将二氧化氯发生器主机、氯酸钠储料罐、盐酸储料罐摆放在适当位置，并按设备安装示意图安装
（4） 接入电源线，信号线等，具体接线方式参照接线盒背面的接线图
2、 安装注意事项（1） 水射器的安装 水射器一
