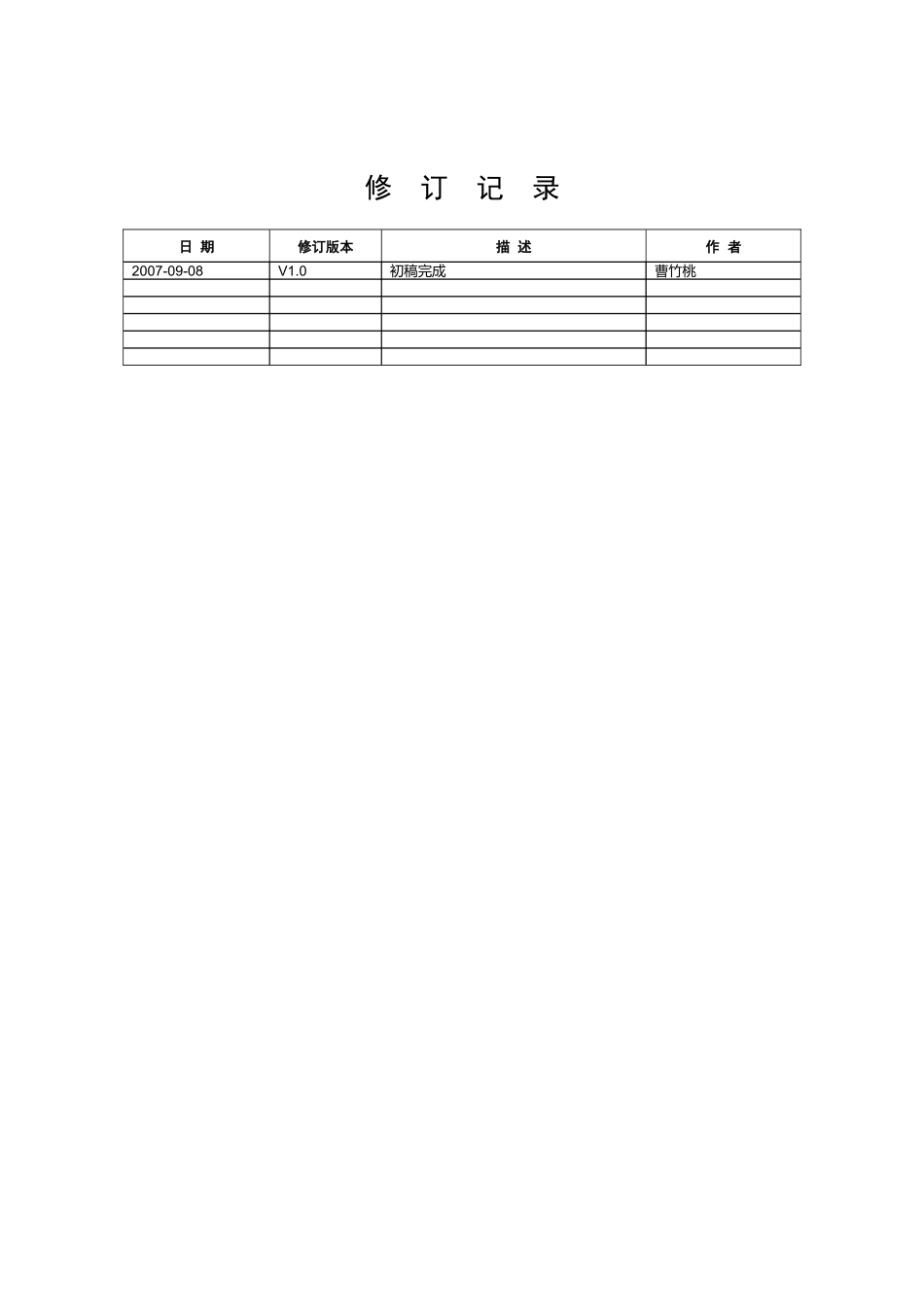

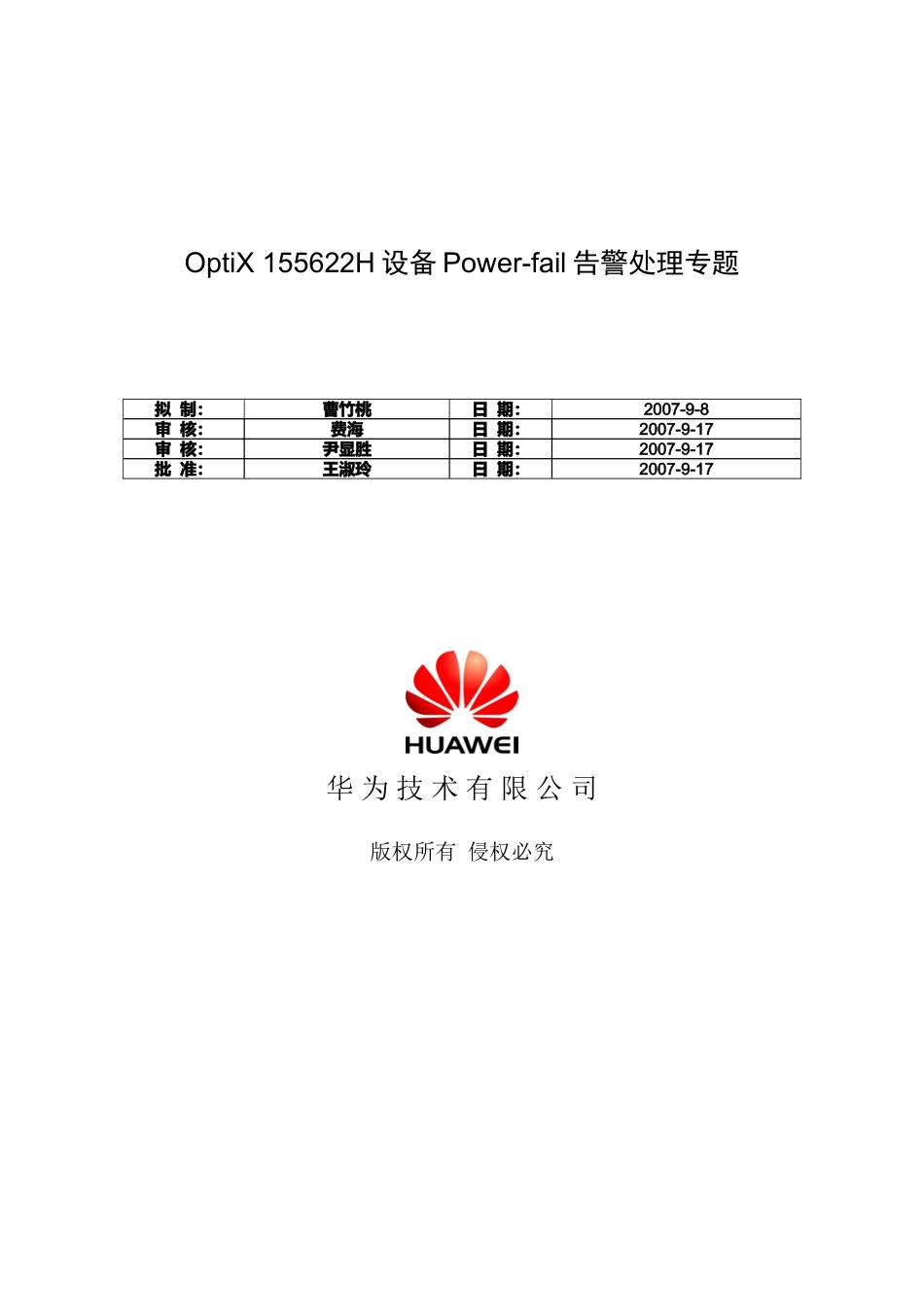

OptiX155622H设备Power-fail告警处理专题拟制：曹竹桃日期：2007-9-8审核：费海日期：2007-9-17审核：尹显胜日期：2007-9-17批准：王淑玲日期：2007-9-17华为技术有限公司版权所有侵权必究修订记录日期修订版本描述作者2007-09-08V1.0初稿完成曹竹桃目录关键词：OptiX155622H摘要：OptiX155622H设备PowerFail告警处理专题缩略语清单：无。参考资料清单无。OptiX155622H设备Power-fail告警处理专题1背景知识1.1机盒电源模块OptiX155/622H机盒内主要有三块单板跟供电相关：POI，MB1和MB2。其中POI是电源滤波板，MB1和MB2扣在一起作为电源母板。POI单板仅仅是滤波作用，MB1单板主要提供的是接口，MB2单板则主要提供设备所需的电压转换模块。在OptiX155/622H设备中，外部电源接入以后首先经过POI滤波。整个系统的核心电源（包括＋12V、－12V、＋5V、－5V）都是由电源背板MB2统一产生，通过背板MB1送给各个业务处理板及SCB主控板，其中＋5V主要提供给各个单板CPU使用，－5V给公务电话铃流供电，而12V是主要给38M晶振的锁相环和公务译码芯片供电。-5V是由-12V稳压产生，如果没有-5V，公务电话话音会有明显异常。供电原理示意如图1-1所示：图1-1电源模块供电原理图1.2主控板电源模块OptiX155/622H设备除了机盒上的电源模块外，主控SCB板上也存在部分电源模块：5V充电电池模块。5V充电电池模块对系统非常重要，在系统掉电时保存系统的配置和时钟，如果损坏，会导致设备掉电后DRDB数据库数据无法保存。1.3Power-fail告警定义OptiX155/622H设备主控板SCB板对-12V,+12V,+5V,-5V都有检测电路，可以检测有无。由于主机对这个告警的上报缺省是关闭的，所以不会主动上报。在网管上可以将此开关打开，这样当模块无输出的时候就会有告警了，告警名称为POWER_FAIL。POWER_FAIL告警参数含义如下表：告警参数告警含义0x1+5V告警0x2-5V告警0x3+12V告警0x4-12V告警0x5电池没电告警0x7+5V告警备用通道2Power-fail告警处理思路2.1不同告警参数处理思路+12V和-12V是由一个电源模块产生，如果电源模块损坏，一般会同时产生这2个告警。＋12、－12V电源送到主控板中的一个重要作用，就是给38M时钟锁相环的运算放大器提供电源（运放是＋－12V供电，见供电原理示意图1-1）。当12V电源中任何一个失效后，此时38M锁相环无法正常跟踪其它时钟源，导致本设备与对方设备之间时钟无法同步。由于系统38M时钟是本网元中各个线路板的工作时钟，当本设备的38M时钟无法与本线路板光纤输入业务的频率保持同步时，就会使业务产生指针调整。而当这个频率不同步引起的频率差大于4.6ppm时，甚至会引起LOF等严重告警，此时整个业务都会中断。12V电源还有一个作用就是给公务的编解码芯片供电，因此12V供电故障可能导致公务异常。因此，如果出现该告警，可能会伴有本站和相邻站的大量指针调整和时钟源锁相倒换等告警，需要更换OptiX155/622H设备机盒。-5V由于是由-12V稳压产生，因此，-12V告警一般会导致-5V告警，如果只有-5V告警，则稳压器损坏的可能性较大，同样需要更换OptiX155/622H设备机盒。如果没有-5V，公务电话话音会有明显异常。＋5V主要提供给各个单板CPU使用，如果没有+5V,单板CPU无法工作,也无法上报告警，因此+5V电源采用双备份，同时也提供了对+5V主备两路的分别监控。当出现主备任一路告警时，均需要更换机盒来解决。充电电池告警表明电池能量不足，如果是单板放了很长时间或初次上电，可以先观察一段时间(如1天)，看该告警是否消失，如果不消失，再采取措施更换。充电电池对系统非常重要，在系统掉电时保存系统的配置和时钟，如果损坏，会导致设备掉电后DRDB数据库数据无法保存。因此，如果发现需要尽快更换主控SCB板，同时必须将配置数据备份到FLASH中。2.2Power-fail告警处理步骤第一步、采集告警信息1、T2000“”“网管网元管理器中，将告警属性中的power_fail”“项设置为不屏”蔽，并应用。2、同步网元告警，查看power_fail告警参数第二步、根据T2000上查询的告警参数确认告警原因及处理方法告警参数告警含义处理方法0x1+5V告警更换机盒0x2-5V告警更换机盒0x3+12V告警更换机盒0x4-12V告警更换机盒0x5电池没电告...
