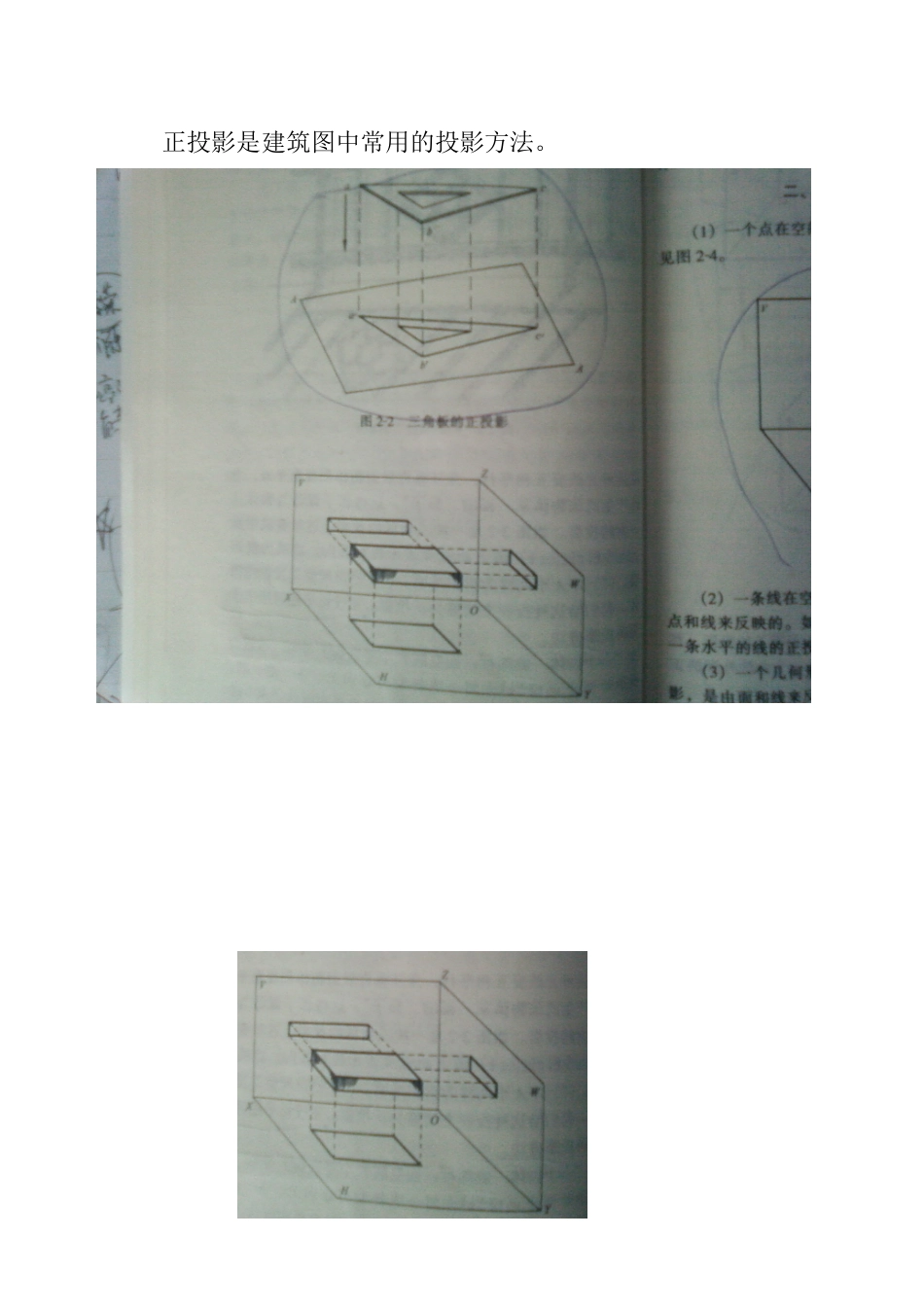

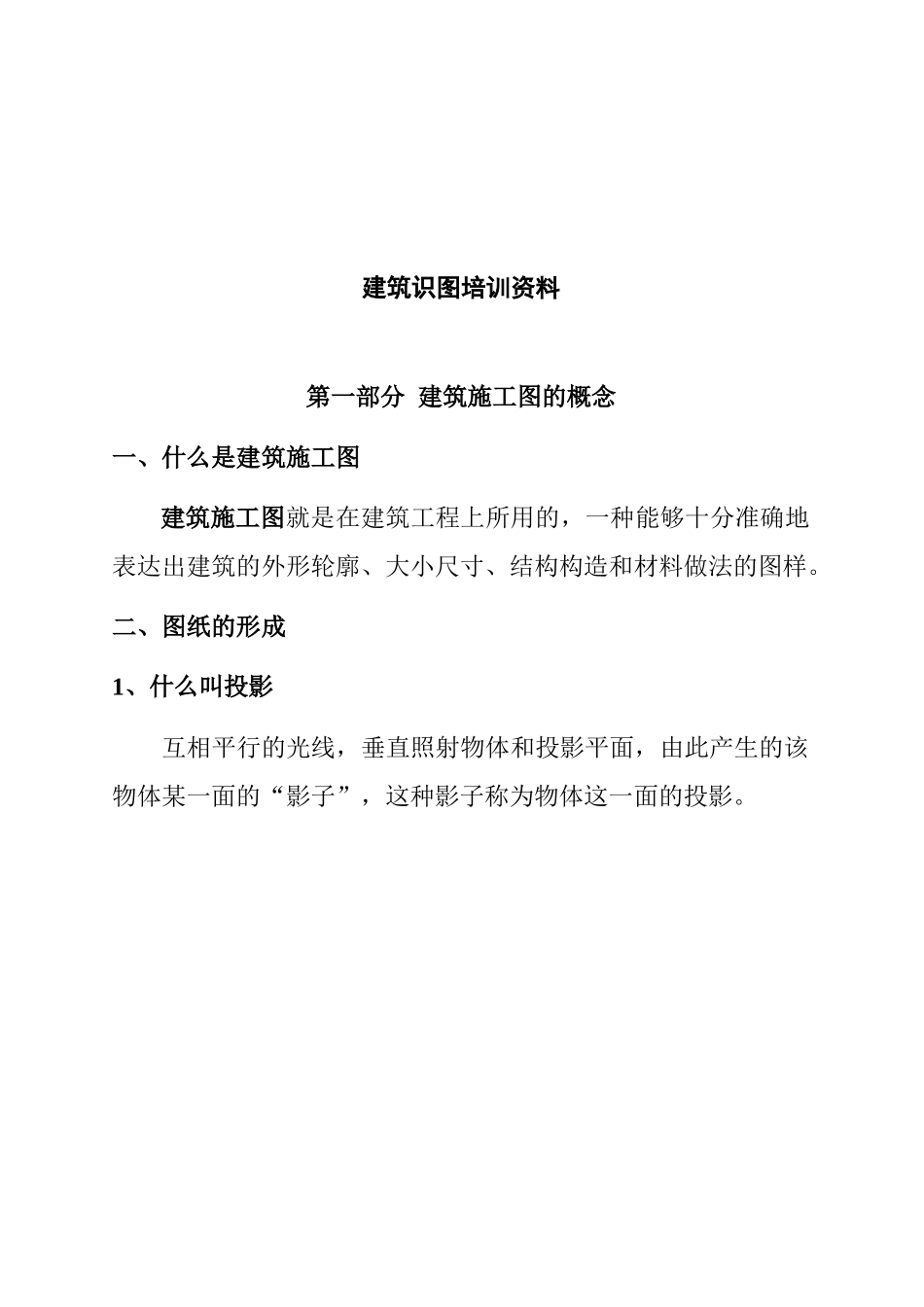

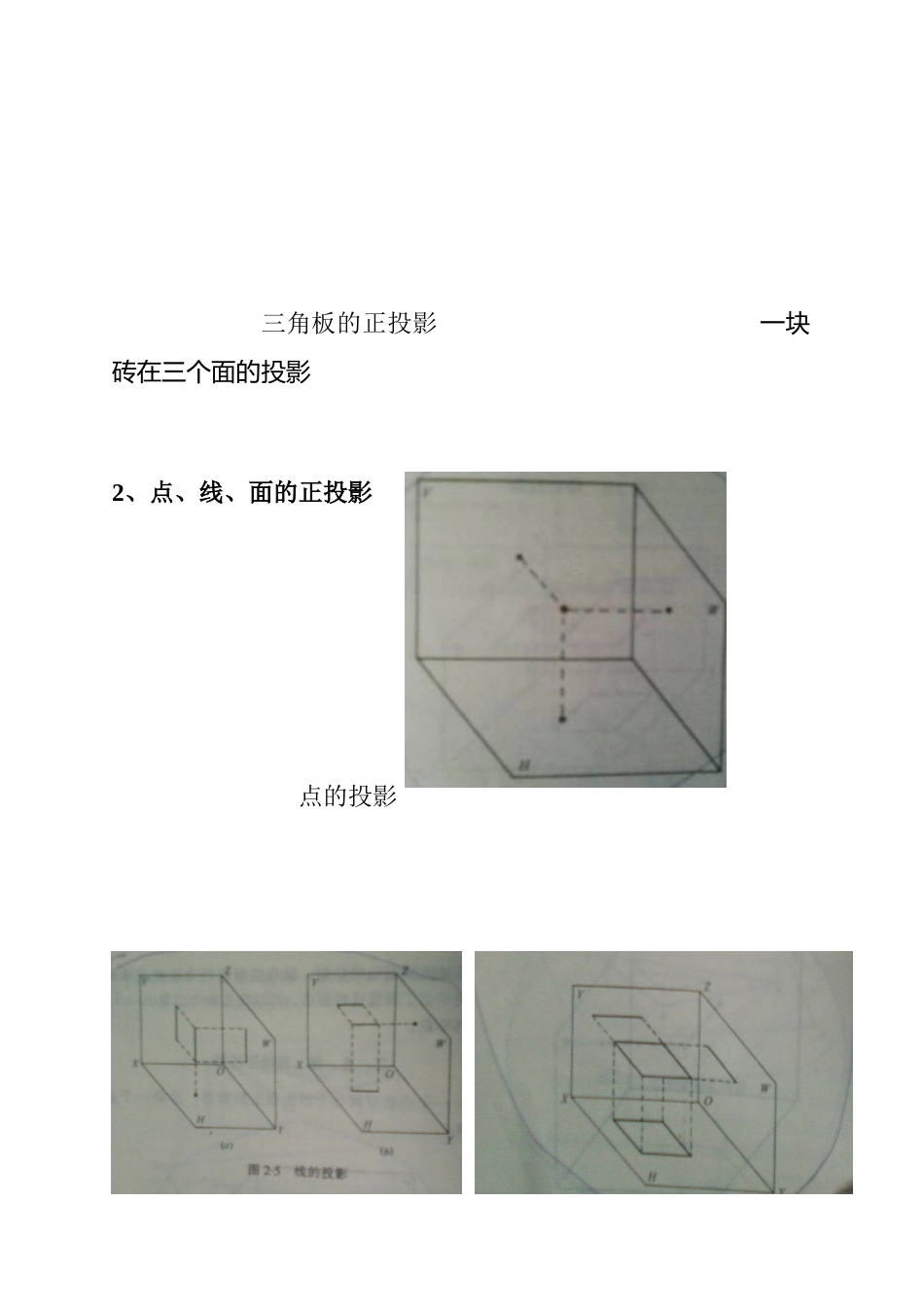

建筑识图培训资料第一部分建筑施工图的概念一、什么是建筑施工图建筑施工图就是在建筑工程上所用的，一种能够十分准确地表达出建筑的外形轮廓、大小尺寸、结构构造和材料做法的图样。二、图纸的形成1、什么叫投影互相平行的光线，垂直照射物体和投影平面，由此产生的该物体某一面的“影子”，这种影子称为物体这一面的投影。正投影是建筑图中常用的投影方法。三角板的正投影一块砖在三个面的投影2、点、线、面的正投影点的投影线和面的投影3、物体的投影物体在空间各投影面上的投影，都是以面的形式反映出来的。对于一个空心的物体，仅它外表的投影是反映不出它的构造的。人们用一个平面在中间切开它，让它的内部在这个面上投影，投到它内部的形状和大小，从而反映这个物体的真实。建筑物也类似这样的物体，所以要有平面图和剖面图来反映内部构造。4、视图上视图——人在这个物体的上部往下看，物体在下面投影平面上所投影出的形象。前、后、侧视图——人在物体的前、后、侧面看到的这个物体的形象。剖视图——人们假想一个平面把物体某处切开，移走一部分，人站在未移走的那部分物体剖切面前所看到的物体在剖切面上投影的形象。房屋的剖切图三、建筑施工图的内容1、建筑施工图的设计2、建筑施工图的种类（1）建筑总平面图。指说明建筑物所在的地理位置和周围环境的平面图。一般在图上标出新建筑的外形、层次、外围尺寸、相邻尺寸；建筑物周围的地物、原有建筑、建成后的道路，水源、电源、下水道干线的位置，如在山区还要标出地形等高线等。有的总平面图，设计人员根据测量确定的坐标网，绘出需建房屋所在方格网的部位和水准标高；为了表示建筑物的朝向和方位，在总平面图中还绘有指北针和表示风向的风玫瑰图等。同时伴随总图还有建筑的说明，以文字形式表示，主要说明建筑面积、层次、规模、技术要求、结构形式、使用材料、绝对标高等应向施工者交待的一些内容。（2）建筑部分施工图（3）结构施工图（4）电气设备施工图（5）给水、排水施工图（6）采暖和通风空调施工图3、图纸的规格（略）4、图标与图签（略）5、施工图的编排顺序一套房屋建筑的施工图按其建筑的复杂程度不同，可由几张或几十张图组成。大型复杂建筑工程的图纸可以多到上百、数百张。四、建筑施工图上的一些名称1、图线（略）2、尺寸与比例3、标高及其他标高――表示建筑物的地面或某一部位的高度。标高是表示建筑的地面或某一部位的高度。在图纸上标高尺寸的注法都是以m为单位的，一般注写到小数点后二位即可。总平面图上的标高用全部涂黑的三角表示中,如▼75.50。在其他图纸用下图所示方法表示。绝对标高与建筑标高绝对标高：以海平面高度为0点，图纸上某处所注的绝对标高高度，就是说明该图面上某处的高度比海平面高出多少。绝对标高一般只用在总平面图上，标志新建筑处地面的高度。建筑标高：除总平面图外，其他施工图上用来表示建筑物各部位的高度，都是以该建筑物的首层（即底层）室内地面高度作为0点来计算。指北针风玫瑰索引标志索引标志是表示图上该部分另有详图的意思。它用圆圈表示，圆圈的直径一般为8－10mm。符号五、建筑施工图上常用的图例图例是建筑施工图纸上用图形来表示一定含意的一种符号。它具有一定的形象性，使人看了就能体会它代表的东西。1、建筑总平面图上常用的图例2、表示常用建筑材料的图例3、表示建筑构造及配件的图例4、表示水平及垂直运输装置的图例5、表示卫生器具及水池的图例六、看图的方法和步骤（重点掌握）1、看图的方法“从上往下看，从左往右看，由外向里看，由大到小看，由粗到细看，图样与说明对照看，建施与结施图结合看”2、看图的步骤（1）看目录（2）按目录检查各类图纸是否齐全，图纸编号与图名是否符合如采用相配套的标准图，则要了解标准图是哪一类，图集的编号和编制单位。（3）看图先看设计总说明。一般按目录排列逐张往下看。（4）看完建筑总平面图后，一般先看建筑施工图中的建筑平面图，了解房屋长度、宽度、轴线间尺寸、开间大小、内部一般布局等。看了平面图再看立面图和剖面图，以对建筑物有总体了解。通过看三种图，能在头脑中形成这栋建筑的立体形象...
