汽车车身焊装工艺技术VIP免费

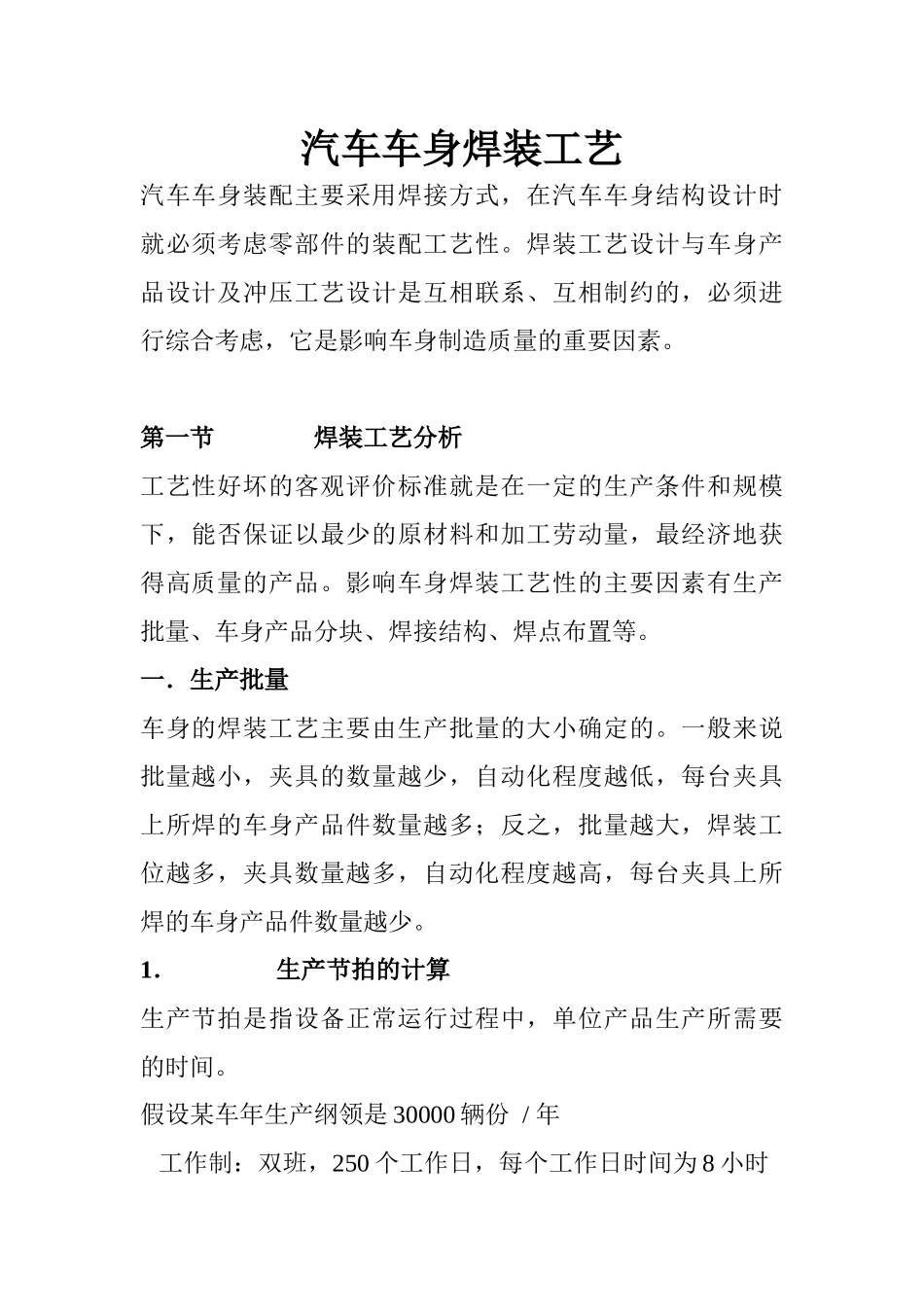

汽车车身焊装工艺技术_第1页
1/52

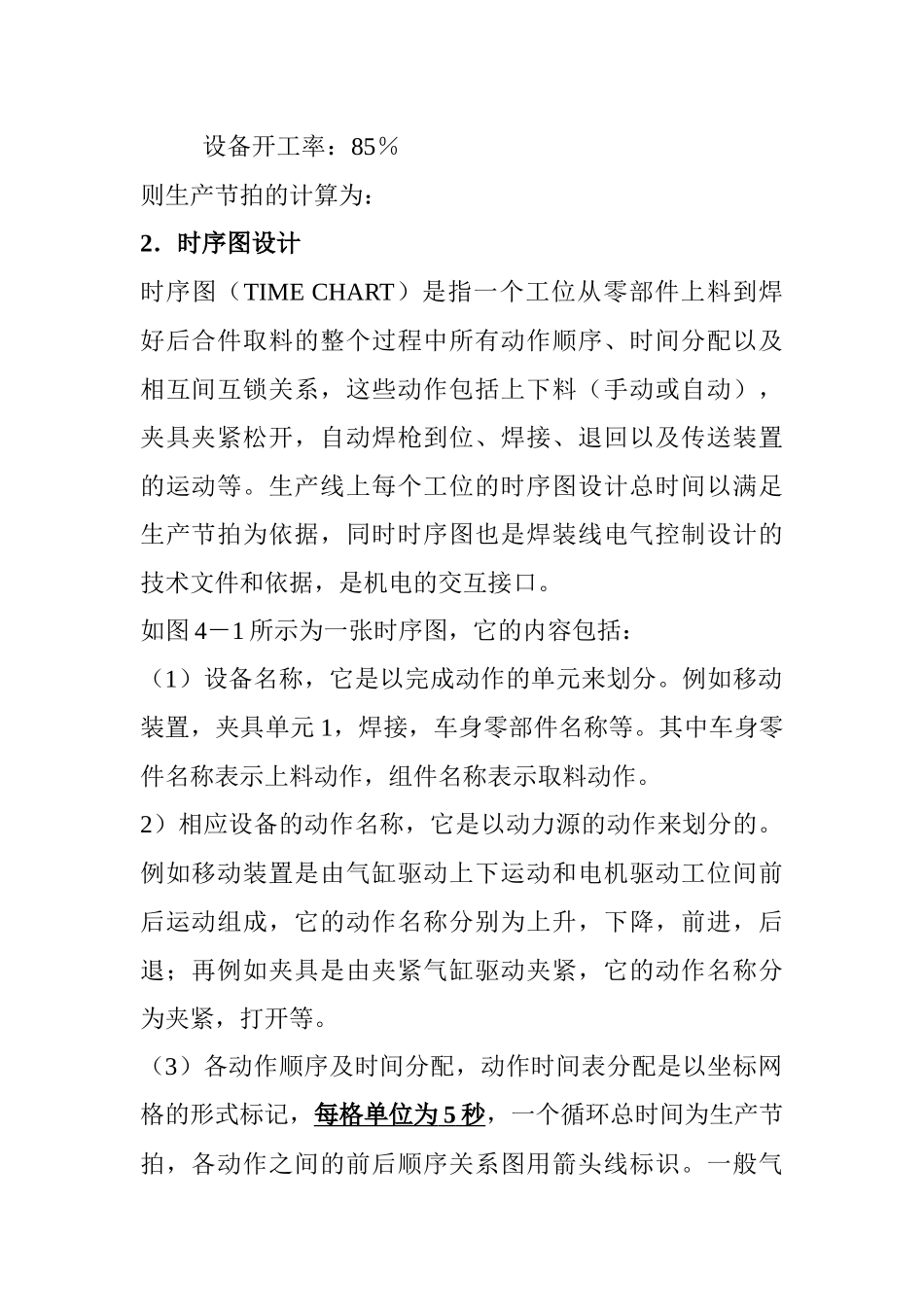

汽车车身焊装工艺技术_第2页
2/52

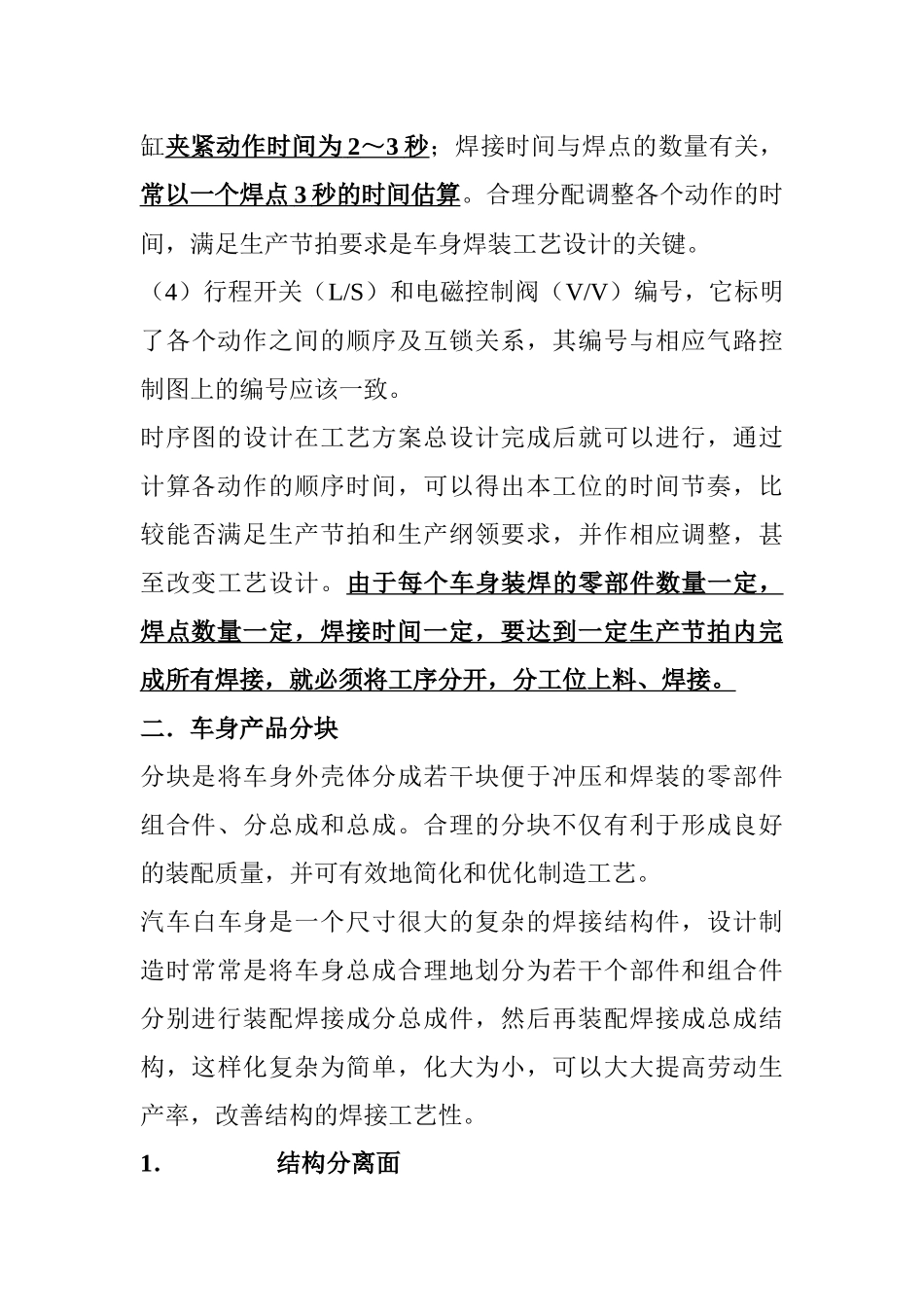

汽车车身焊装工艺技术_第3页
3/52
汽车车身焊装工艺汽车车身装配主要采用焊接方式,在汽车车身结构设计时就必须考虑零部件的装配工艺性。焊装工艺设计与车身产品设计及冲压工艺设计是互相联系、互相制约的,必须进行综合考虑,它是影响车身制造质量的重要因素。第一节焊装工艺分析工艺性好坏的客观评价标准就是在一定的生产条件和规模下,能否保证以最少的原材料和加工劳动量,最经济地获得高质量的产品。影响车身焊装工艺性的主要因素有生产批量、车身产品分块、焊接结构、焊点布置等。一.生产批量车身的焊装工艺主要由生产批量的大小确定的。一般来说批量越小,夹具的数量越少,自动化程度越低,每台夹具上所焊的车身产品件数量越多;反之,批量越大,焊装工位越多,夹具数量越多,自动化程度越高,每台夹具上所焊的车身产品件数量越少。1.生产节拍的计算生产节拍是指设备正常运行过程中,单位产品生产所需要的时间。假设某车年生产纲领是30000辆份/年工作制:双班,250个工作日,每个工作日时间为8小时设备开工率:85%则生产节拍的计算为:2.时序图设计时序图(TIMECHART)是指一个工位从零部件上料到焊好后合件取料的整个过程中所有动作顺序、时间分配以及相互间互锁关系,这些动作包括上下料(手动或自动),夹具夹紧松开,自动焊枪到位、焊接、退回以及传送装置的运动等。生产线上每个工位的时序图设计总时间以满足生产节拍为依据,同时时序图也是焊装线电气控制设计的技术文件和依据,是机电的交互接口。如图4-1所示为一张时序图,它的内容包括:(1)设备名称,它是以完成动作的单元来划分。例如移动装置,夹具单元1,焊接,车身零部件名称等。其中车身零件名称表示上料动作,组件名称表示取料动作。2)相应设备的动作名称,它是以动力源的动作来划分的。例如移动装置是由气缸驱动上下运动和电机驱动工位间前后运动组成,它的动作名称分别为上升,下降,前进,后退;再例如夹具是由夹紧气缸驱动夹紧,它的动作名称分为夹紧,打开等。(3)各动作顺序及时间分配,动作时间表分配是以坐标网格的形式标记,每格单位为5秒,一个循环总时间为生产节拍,各动作之间的前后顺序关系图用箭头线标识。一般气缸夹紧动作时间为2~3秒;焊接时间与焊点的数量有关,常以一个焊点3秒的时间估算。合理分配调整各个动作的时间,满足生产节拍要求是车身焊装工艺设计的关键。(4)行程开关(L/S)和电磁控制阀(V/V)编号,它标明了各个动作之间的顺序及互锁关系,其编号与相应气路控制图上的编号应该一致。时序图的设计在工艺方案总设计完成后就可以进行,通过计算各动作的顺序时间,可以得出本工位的时间节奏,比较能否满足生产节拍和生产纲领要求,并作相应调整,甚至改变工艺设计。由于每个车身装焊的零部件数量一定,焊点数量一定,焊接时间一定,要达到一定生产节拍内完成所有焊接,就必须将工序分开,分工位上料、焊接。二.车身产品分块分块是将车身外壳体分成若干块便于冲压和焊装的零部件组合件、分总成和总成。合理的分块不仅有利于形成良好的装配质量,并可有效地简化和优化制造工艺。汽车白车身是一个尺寸很大的复杂的焊接结构件,设计制造时常常是将车身总成合理地划分为若干个部件和组合件分别进行装配焊接成分总成件,然后再装配焊接成总成结构,这样化复杂为简单,化大为小,可以大大提高劳动生产率,改善结构的焊接工艺性。1.结构分离面将白车身总成分解为若干个分总成,相邻两个分总成的结合面称为分离面。分离面可以分为两类:(1)设计分离面根据使用上和构造上的特点,将汽车车身分成为可以单独进行装配的分总成,如发动机罩、行李厢盖、车门、车身本体等,这些分总成之间的结合面,称为设计分离面。设计分离面一般采用可拆卸的连接,如铰链连接,以便在使用和维修过程中迅速拆卸和重新安装,而不损坏整体结构。(2)工艺分离面在生产制造过程中,为了适应制造装配的工艺要求,需要进一步将上级分总成分解为下一级分总成,甚至小组件,进行单独装配焊接,这些下一级分总成或组件之间的结合面,称为工艺分离面。例如车身本体总成分解为前围、后围、地板、左/右侧围、顶盖六大分总成,这六大分总成分...
