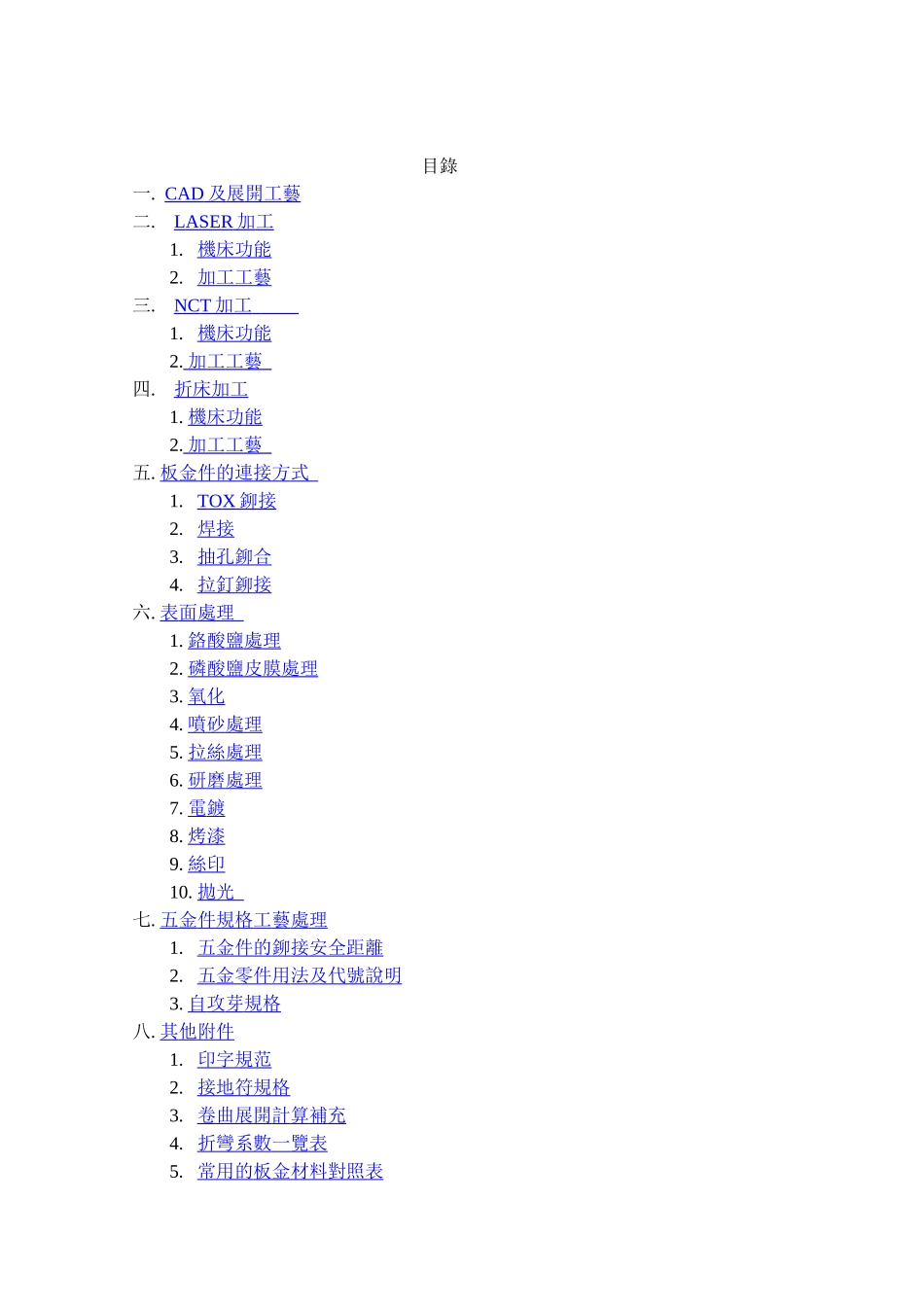

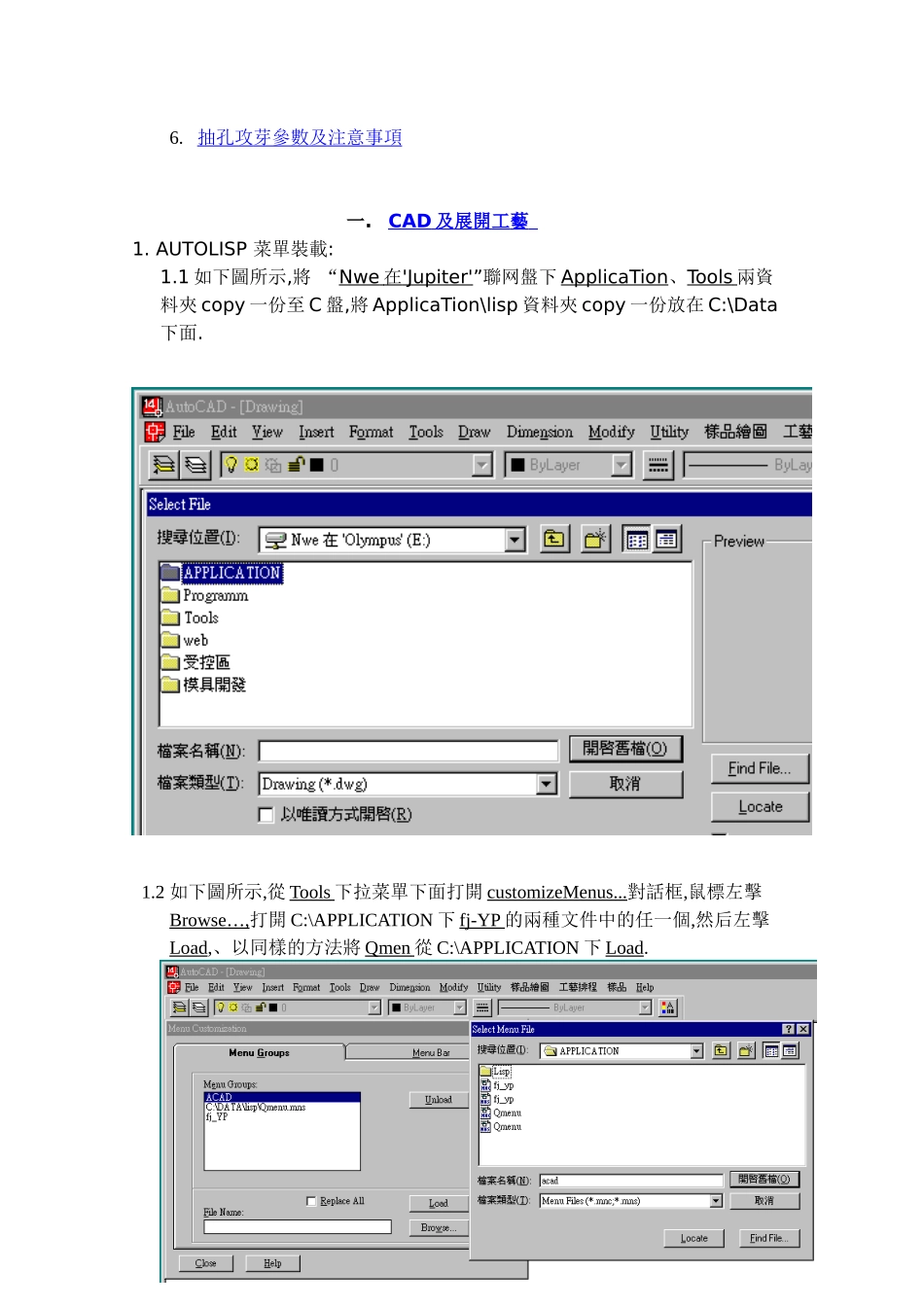

目錄一.CAD及展開工藝二.LASER加工1.機床功能2.加工工藝三.NCT加工1.機床功能2.加工工藝四.折床加工1.機床功能2.加工工藝五.板金件的連接方式1.TOX鉚接2.焊接3.抽孔鉚合4.拉釘鉚接六.表面處理1.鉻酸鹽處理2.磷酸鹽皮膜處理3.氧化4.噴砂處理5.拉絲處理6.研磨處理7.電鍍8.烤漆9.絲印10.拋光七.五金件規格工藝處理1.五金件的鉚接安全距離2.五金零件用法及代號說明3.自攻芽規格八.其他附件1.印字規范2.接地符規格3.卷曲展開計算補充4.折彎系數一覽表5.常用的板金材料對照表6.抽孔攻芽參數及注意事項一.CAD及展開工藝1.AUTOLISP菜單裝載:1.1如下圖所示,將“Nwe在'Jupiter'”聯网盤下ApplicaTion、Tools兩資料夾copy一份至C盤,將ApplicaTion\lisp資料夾copy一份放在C:\Data下面.1.2如下圖所示,從Tools下拉菜單下面打開customizeMenus...對話框,鼠標左擊Browse…,打開C:\APPLICATION下fj-YP的兩種文件中的任一個,然后左擊Load,、以同樣的方法將Qmen從C:\APPLICATION下Load.1.3點擊上圖對話框中的MenuBar,顯示出如下圖所示對話框,選中MenuGroup下的Qmenu,將下拉菜單“Utility”Insert在“Help”前面,以同樣的方法,裝載fj_YP的下拉菜單.1.4如下圖所示,給出支持fj-YP、Qmeu文件的支持文件搜索路徑,鼠標左擊Add,然后左擊Browse,加入C:\APPLICATION、C:\TOOLS2.CAD系統設定2.1CAD中圖元按下表放置于對應圖層,並且其顏色和線型均設定為“BYLAYER”.2.2注解文字的填寫必須符合下列設定參數:2.3圖面的列印:對于不同頁面大小的圖形,必須使用指定的印表機列印印表機參數設定如下表:(HP-5004與HP-5005設定相同)注:1.在第一次筆寬,顏色設定成功后,以后每次列印,均可用指令PA3PA4﹑分別列印A3A4﹑圖面圖紙.2.筆寬單位:MM2.4尺寸標注:一般情況下,使用標准樣板文件中的UNIT1或UNIT2標注形式,必須保証尺寸標注的比例(DIMSCALE)和圖框的縮放比例一致,尺寸變量的設定.DDIM對話框設置對話框名稱DIMENSIONSTYLE欄注項目設定值對應尺寸變數及設定值說明DIMENSIONSTYLE1CURRENT根據加工精度選取UNIT1及UNIT2UNIT1保持小數點后一位.UNIT2保持小數點后兩位NAME存貯新標注形式時設定名稱處FAMILY尺寸族系選項GEOMETRY按鈕點中時彈出GEOMETRY對話框FORMAT按鈕點中時彈出FORMAT對話框ANNOTATION按鈕點中時彈出ANNOTATION對話框對話框名稱GEOMETRY欄注項目設定值對應尺寸變數及設定值說明DIMENSIONLINESUPPRESS1ST(不點取)DIMSD1=OFF抑制第一尺寸線2ND(不點取)DIMSD2=OFF抑制第二尺寸線EXTENSION0.0000當箭頭形式為標準設定箭頭時不能使用SPACING4DIMDLI=4基准標注形式時尺寸間的間距COLORBYLAYEREXTENSIONLINESUPPRESS1ST(不點取)DIMSE1=OFF抑制第一尺寸界線2ND(不點取)DIMSE2=OFF抑制第二尺寸界線EXTENSION0.5DIMEXE=0.5延伸線伸出尺寸線的延伸量ORIGINOFFSET0.5DIMEXO=0.5延伸線原點偏移量COLORBYLAYERARROWHEADS1STCLOSEDFILLED第一箭頭形式2NDCLOSEDFILLED第二箭頭形式SIZE2.00DIMASZ=2箭頭大小CENTERMARK點取圓標注時中心的形式LINE不點取NONE不點取SIZE1.00DIMCEN中心記號大小SCALEOVERALLSCALE1.00(設定)DIMSCALE與圖框縮放比例一致對話框名稱FORMAT欄注項目設定值對應尺寸變數及設定值說明USERDEFINED不點取FORCELINEINSIDE不點取DIMTOFL=OFFFITBESTFITDIMFIT=3DIMTAD=0HORIZONTALJUSTIFICATIONCENTEREDDIMTAD=1DIMJUST=0文字水平位置置中TEXTINSIDEHORIZONTAL不點取DIMTIH=0內標注文字水平控制(空)OUTSIDEHORIZONTAL不點取DIMTOH=0外標注文字水平控制(空)VERTICALJUSTIFICATIONCENTEREDDIMTAD=0文字垂直位置置中對話框名稱ANNOTATION欄注項目設定值對應尺寸變數及設定值說明PRIMARYUNITSUNITS按鈕彈出PRIMARYUNITS對話框PREFIXDIMAPOST文字加前綴SUFFIXDIMPOST文字加后綴TOLERANCEMETHODDIMTOLDIMLIM公差形式確定(自定)UPPERVALUEDIMTP上公差值(自定)LOWERVALUEDIMTM下公差值(自定)JUSTIFICATIONMIDDLEDIMTOLJ=1公差位置確定HEIGHT1DIMFAC=1公差字高與標注文字字高之比值ALTEMATEUNITSENABLEUNITS替用單位選項一般不用該欄內容TEXTSTYLESTANDARDDIMTXSTY標注文字字形HEIGHT2.0或1.5DIMTXT文字字高設定根據實...
