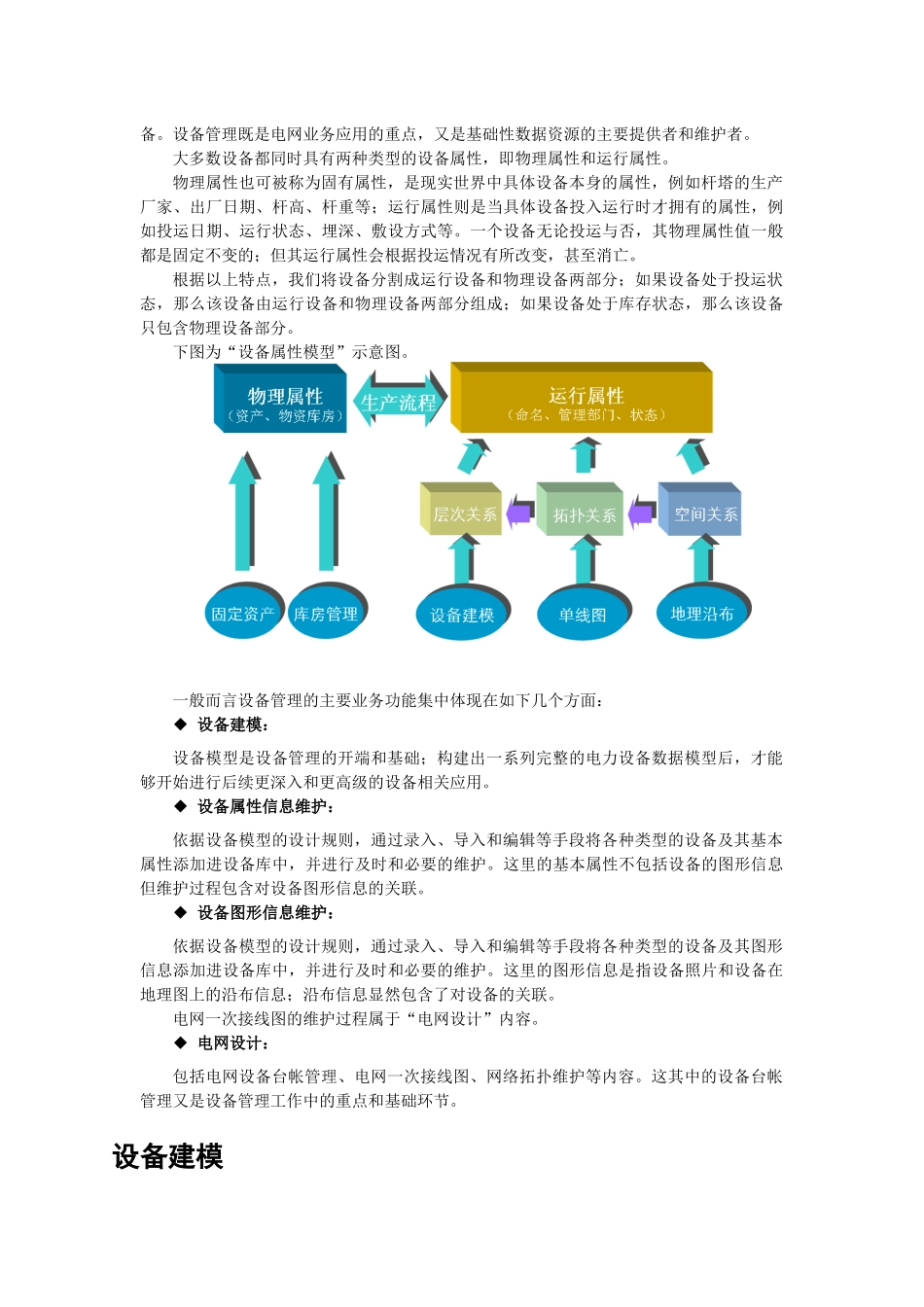

生产管理系统设备模块维护说明山东电力集团公司2009年8月第一节电网设备管理电网应用中的设备管理对象包括：电网设备和电缆设备涉及到的各种主设备及附属设备。设备管理既是电网业务应用的重点，又是基础性数据资源的主要提供者和维护者。大多数设备都同时具有两种类型的设备属性，即物理属性和运行属性。物理属性也可被称为固有属性，是现实世界中具体设备本身的属性，例如杆塔的生产厂家、出厂日期、杆高、杆重等；运行属性则是当具体设备投入运行时才拥有的属性，例如投运日期、运行状态、埋深、敷设方式等。一个设备无论投运与否，其物理属性值一般都是固定不变的；但其运行属性会根据投运情况有所改变，甚至消亡。根据以上特点，我们将设备分割成运行设备和物理设备两部分；如果设备处于投运状态，那么该设备由运行设备和物理设备两部分组成；如果设备处于库存状态，那么该设备只包含物理设备部分。下图为“设备属性模型”示意图。一般而言设备管理的主要业务功能集中体现在如下几个方面：◆设备建模：设备模型是设备管理的开端和基础；构建出一系列完整的电力设备数据模型后，才能够开始进行后续更深入和更高级的设备相关应用。◆设备属性信息维护：依据设备模型的设计规则，通过录入、导入和编辑等手段将各种类型的设备及其基本属性添加进设备库中，并进行及时和必要的维护。这里的基本属性不包括设备的图形信息但维护过程包含对设备图形信息的关联。◆设备图形信息维护：依据设备模型的设计规则，通过录入、导入和编辑等手段将各种类型的设备及其图形信息添加进设备库中，并进行及时和必要的维护。这里的图形信息是指设备照片和设备在地理图上的沿布信息；沿布信息显然包含了对设备的关联。电网一次接线图的维护过程属于“电网设计”内容。◆电网设计：包括电网设备台帐管理、电网一次接线图、网络拓扑维护等内容。这其中的设备台帐管理又是设备管理工作中的重点和基础环节。设备建模设备模型是设备管理的开端和基础；构建出一系列完整的电力设备数据模型后，才能够开始进行后续更深入和更高级的设备相关应用。电网设备之间存在两种关系，即拓扑关系和层次关系。只有同时考虑和处理这两种关系，才能对数量众多且关系复杂的电网设备进行合适的分类及分层，从而构造出完整的电网电网模型。拓扑关系是指电网设备的电气连接关系，即描述什么设备通过什么导线或电缆与什么设备相连。拓扑关系是进行电网连通性分析、实时运行分析和模拟运行分析的基础。层次关系是指电网设备的隶属关系，如某电杆属于某条馈线或某开关属于某开关柜。隶属关系可能是为了管理的需要而存在的，如电杆和馈线的关系；也有可能是空间上包含关系，如开关与开关柜的关系。电网管理系统的设备建模，必须完整描述设备间的拓扑关系和层次关系。因此在设备模型中，应该同时包含层次模型和关系模型两部分；拓扑关系和层次关系都属于设备的运行属性。大多数设备都同时具有两种类型的设备属性，即物理属性和运行属性。设备的空间地理位置信息属于设备的物理属性，也就是设备的空间模型。因此电网应用的设备模型可以分为三类：层次模型、关系模型和空间模型。☆设备层次模型：层次模型反映的是不同设备类别之间的隶属关系。一般情况下这种隶属关系是相对固定的，因而可以在电网管理系统中预先设定一种设备层次树，不同类型的设备居于层次树的不同节点中。当进入到设备管理的实际应用时，所有具体的实物设备必须在这棵设备树中找到自己的合适位置，即各自所属层次下的树节点，才能够有效地进行管理和维护；应用顺序是从较高层次的树节点往较低层次的树节点延续生长。本系统中，设备层次树是设备层次模型的主要表现形式；即设备树是系统处理设备之间层次关系的模型依据。新的设备类型进入具体应用时，首先需要加入到设备层次树的恰当树节点位置。系统提供了一个名为【设备树描述器】的功能模块，可以根据需要完成这一过程。进入该模块后，将展现系统所使用的设备树；可以在需要的设备层次下增加树节点；可以删除和修改所选择的各个层次的树节点。当遇到设备列表中不存在的设备，可参照已有设备为模板生成自定义设备...
