柴油机曲轴的加工工艺毕业设计18号改VIP免费

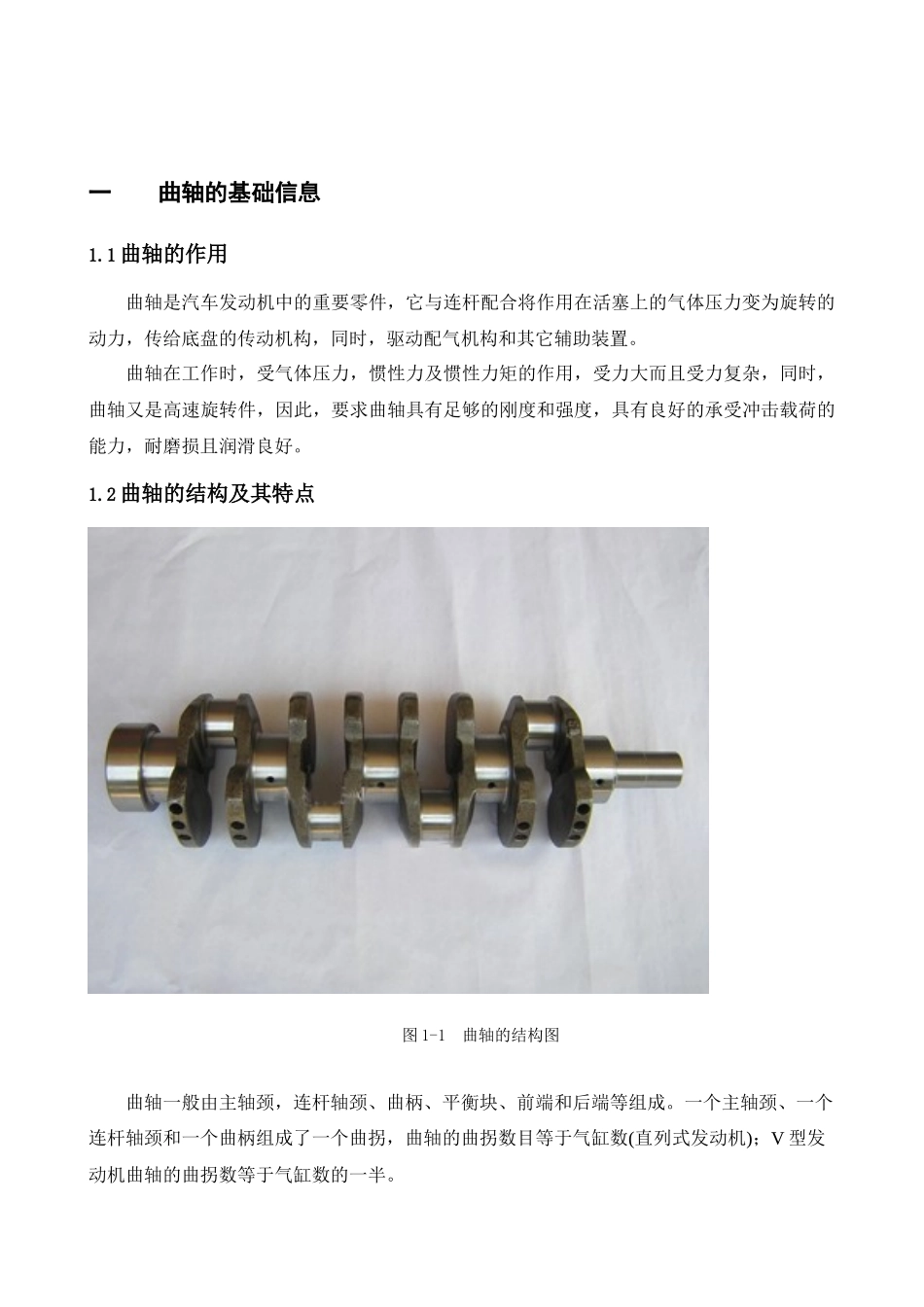

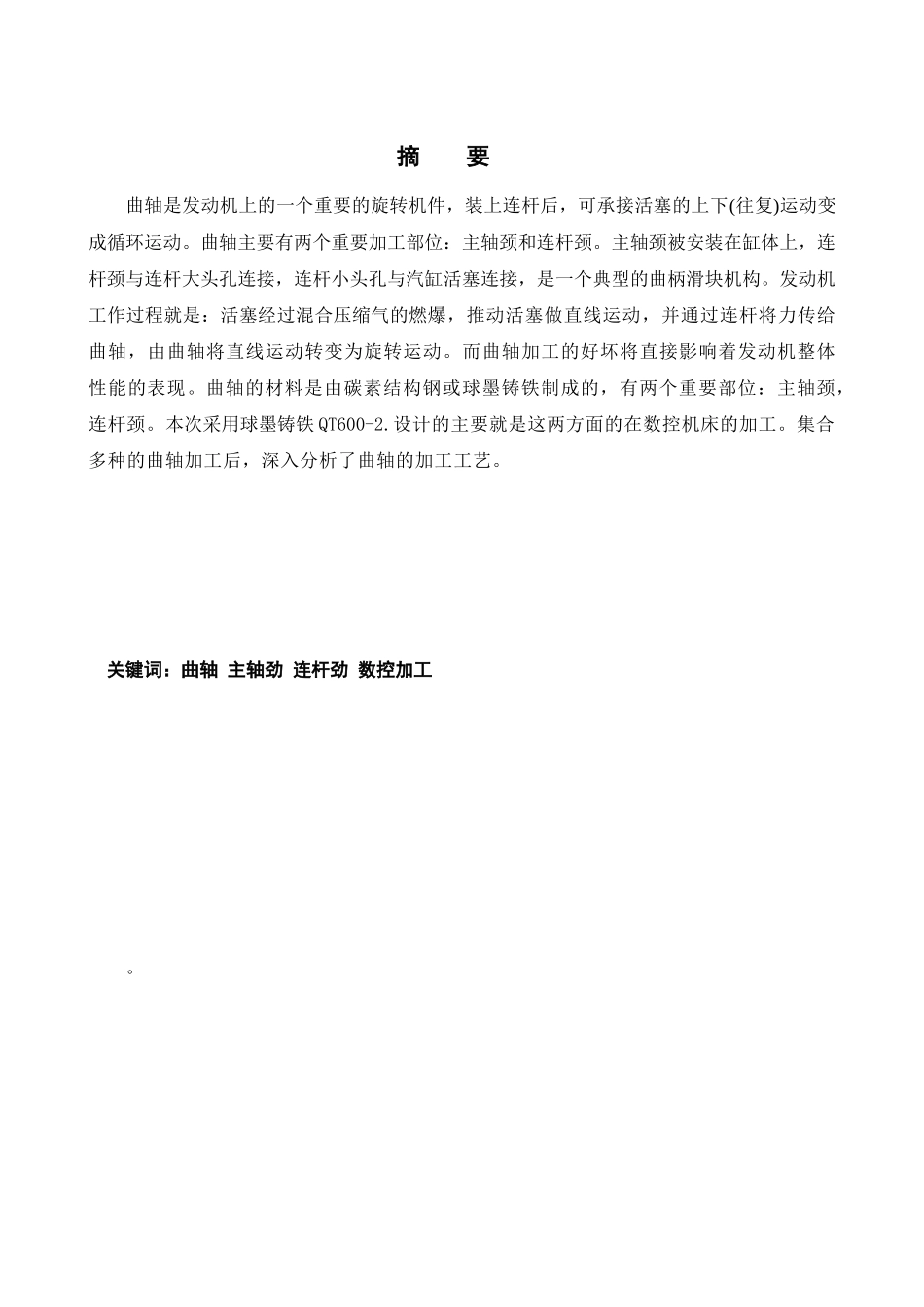

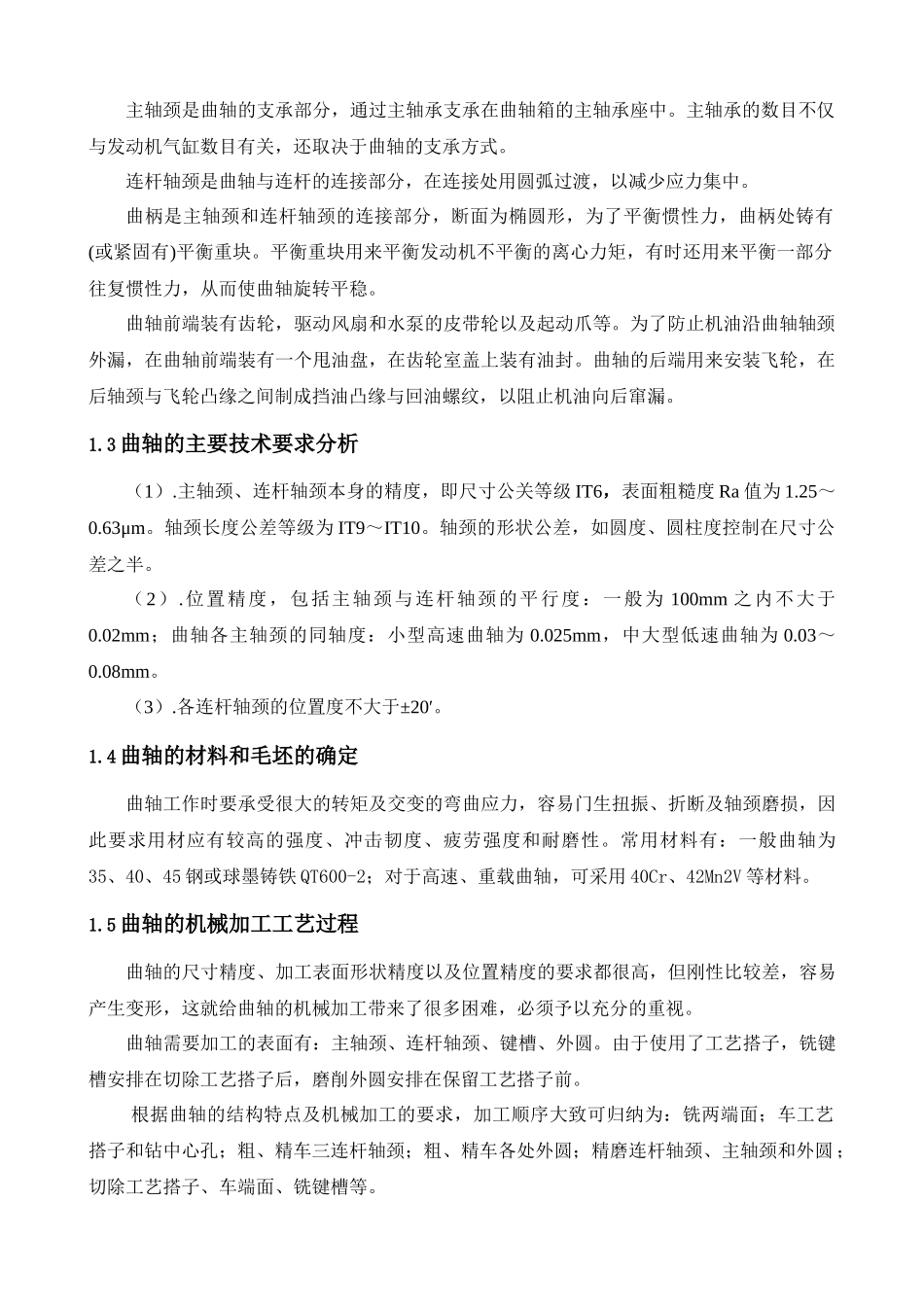

摘要曲轴是发动机上的一个重要的旋转机件，装上连杆后，可承接活塞的上下(往复)运动变成循环运动。曲轴主要有两个重要加工部位：主轴颈和连杆颈。主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。发动机工作过程就是：活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。而曲轴加工的好坏将直接影响着发动机整体性能的表现。曲轴的材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈。本次采用球墨铸铁QT600-2.设计的主要就是这两方面的在数控机床的加工。集合多种的曲轴加工后，深入分析了曲轴的加工工艺。关键词：曲轴主轴劲连杆劲数控加工。一曲轴的基础信息1.1曲轴的作用曲轴是汽车发动机中的重要零件，它与连杆配合将作用在活塞上的气体压力变为旋转的动力，传给底盘的传动机构，同时，驱动配气机构和其它辅助装置。曲轴在工作时，受气体压力，惯性力及惯性力矩的作用，受力大而且受力复杂，同时，曲轴又是高速旋转件，因此，要求曲轴具有足够的刚度和强度，具有良好的承受冲击载荷的能力，耐磨损且润滑良好。1.2曲轴的结构及其特点图1-1曲轴的结构图曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成。一个主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，曲轴的曲拐数目等于气缸数(直列式发动机)；V型发动机曲轴的曲拐数等于气缸数的一半。主轴颈是曲轴的支承部分，通过主轴承支承在曲轴箱的主轴承座中。主轴承的数目不仅与发动机气缸数目有关，还取决于曲轴的支承方式。连杆轴颈是曲轴与连杆的连接部分，在连接处用圆弧过渡，以减少应力集中。曲柄是主轴颈和连杆轴颈的连接部分，断面为椭圆形，为了平衡惯性力，曲柄处铸有(或紧固有)平衡重块。平衡重块用来平衡发动机不平衡的离心力矩，有时还用来平衡一部分往复惯性力，从而使曲轴旋转平稳。曲轴前端装有齿轮，驱动风扇和水泵的皮带轮以及起动爪等。为了防止机油沿曲轴轴颈外漏，在曲轴前端装有一个甩油盘，在齿轮室盖上装有油封。曲轴的后端用来安装飞轮，在后轴颈与飞轮凸缘之间制成挡油凸缘与回油螺纹，以阻止机油向后窜漏。1.3曲轴的主要技术要求分析（1）.主轴颈、连杆轴颈本身的精度，即尺寸公关等级IT6，表面粗糙度Ra值为1.25～0.63μm。轴颈长度公差等级为IT9～IT10。轴颈的形状公差，如圆度、圆柱度控制在尺寸公差之半。（2）.位置精度，包括主轴颈与连杆轴颈的平行度：一般为100mm之内不大于0.02mm；曲轴各主轴颈的同轴度：小型高速曲轴为0.025mm，中大型低速曲轴为0.03～0.08mm。（3）.各连杆轴颈的位置度不大于±20′。1.4曲轴的材料和毛坯的确定曲轴工作时要承受很大的转矩及交变的弯曲应力，容易门生扭振、折断及轴颈磨损，因此要求用材应有较高的强度、冲击韧度、疲劳强度和耐磨性。常用材料有：一般曲轴为35、40、45钢或球墨铸铁QT600-2；对于高速、重载曲轴，可采用40Cr、42Mn2V等材料。1.5曲轴的机械加工工艺过程曲轴的尺寸精度、加工表面形状精度以及位置精度的要求都很高，但刚性比较差，容易产生变形，这就给曲轴的机械加工带来了很多困难，必须予以充分的重视。曲轴需要加工的表面有：主轴颈、连杆轴颈、键槽、外圆。由于使用了工艺搭子，铣键槽安排在切除工艺搭子后，磨削外圆安排在保留工艺搭子前。根据曲轴的结构特点及机械加工的要求，加工顺序大致可归纳为：铣两端面；车工艺搭子和钻中心孔；粗、精车三连杆轴颈；粗、精车各处外圆；精磨连杆轴颈、主轴颈和外圆；切除工艺搭子、车端面、铣键槽等。1.6曲轴机械加工工艺基本路线（1）基础锻造（2）热处理（3）铣两端面（4）车两端工艺搭子外圆（5）钻主轴颈中心孔（6）钻连杆轴颈中心孔（7）检验（8）粗车连杆轴颈（9）精车连杆轴颈（10）车工艺搭子两端面（11）粗车各处外圆（12）精车各处外圆（13）检验（14）磨削连杆轴颈外圆（15）磨削主轴颈（16）磨削外圆（17）磨削φ200-00.021mm外圆（18）检验（19）车掉两端工艺搭子（20）车两端面（21）铣键槽（22）倒角（23）去毛刺（24）最后检验二曲轴...
