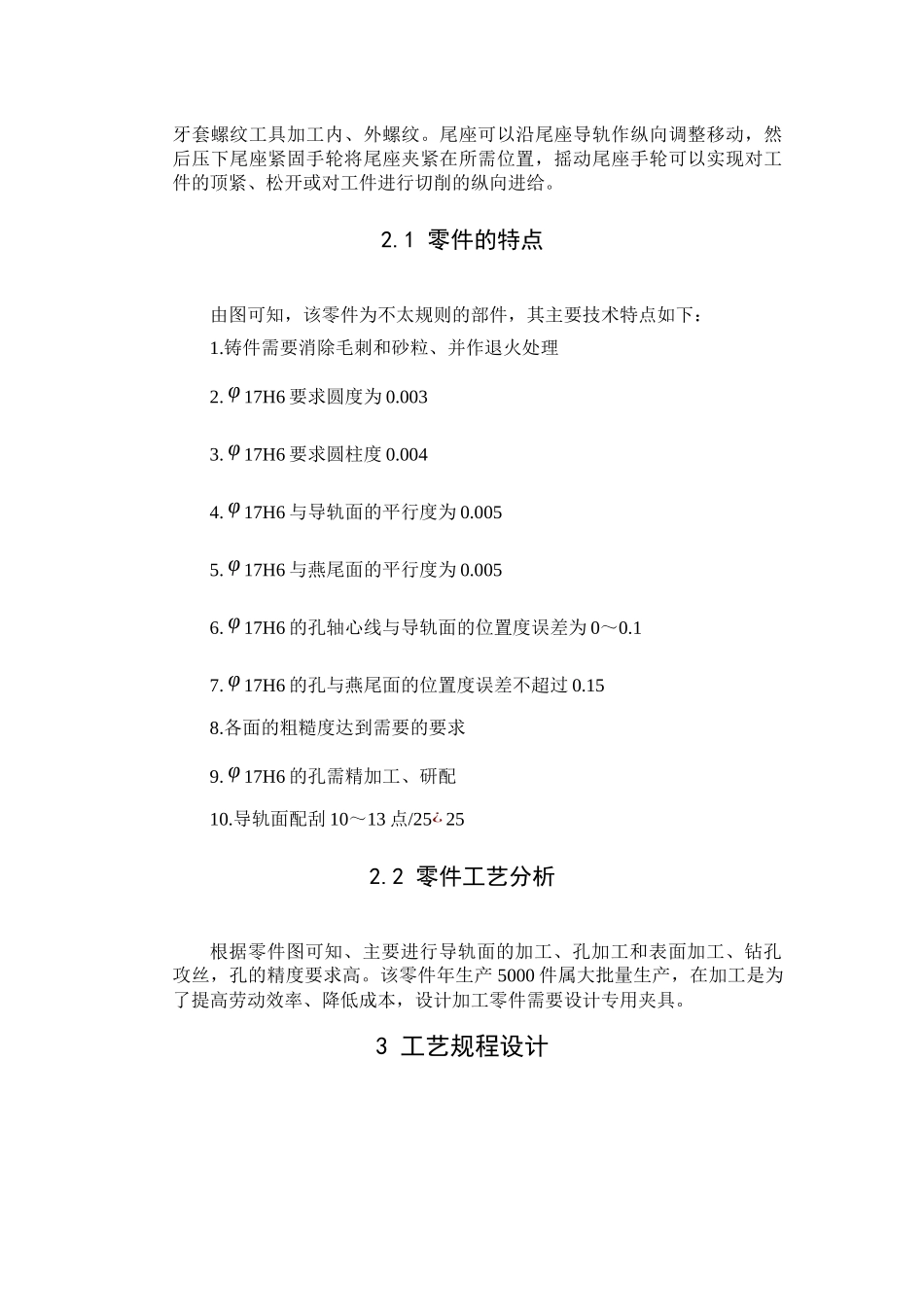

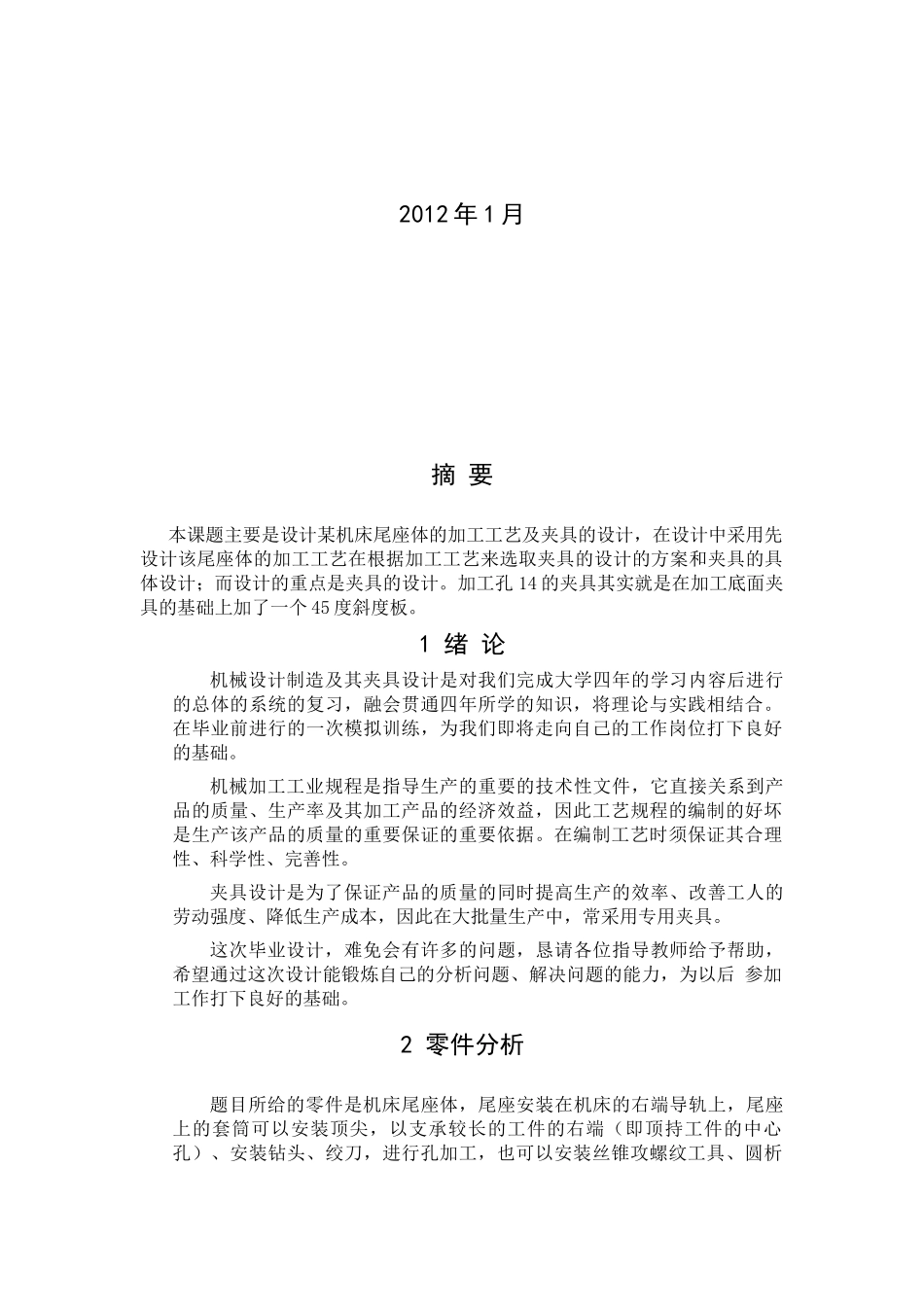

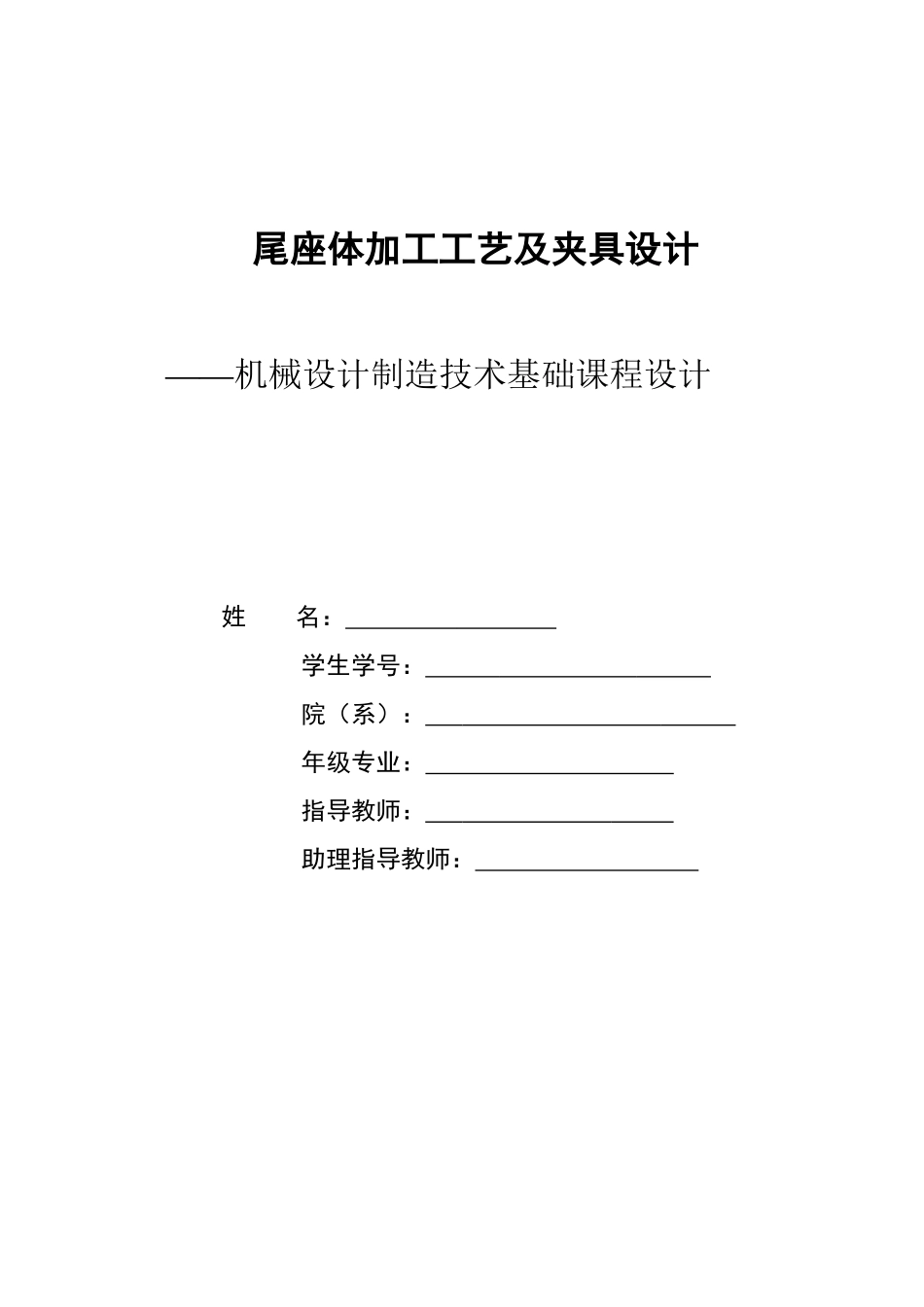

尾座体加工工艺及夹具设计——机械设计制造技术基础课程设计姓名：学生学号：院（系）：年级专业：指导教师：助理指导教师：2012年1月摘要本课题主要是设计某机床尾座体的加工工艺及夹具的设计，在设计中采用先设计该尾座体的加工工艺在根据加工工艺来选取夹具的设计的方案和夹具的具体设计；而设计的重点是夹具的设计。加工孔14的夹具其实就是在加工底面夹具的基础上加了一个45度斜度板。1绪论机械设计制造及其夹具设计是对我们完成大学四年的学习内容后进行的总体的系统的复习，融会贯通四年所学的知识，将理论与实践相结合。在毕业前进行的一次模拟训练，为我们即将走向自己的工作岗位打下良好的基础。机械加工工业规程是指导生产的重要的技术性文件，它直接关系到产品的质量、生产率及其加工产品的经济效益，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。夹具设计是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本，因此在大批量生产中，常采用专用夹具。这次毕业设计，难免会有许多的问题，恳请各位指导教师给予帮助，希望通过这次设计能锻炼自己的分析问题、解决问题的能力，为以后参加工作打下良好的基础。2零件分析题目所给的零件是机床尾座体，尾座安装在机床的右端导轨上，尾座上的套筒可以安装顶尖，以支承较长的工件的右端（即顶持工件的中心孔）、安装钻头、绞刀，进行孔加工，也可以安装丝锥攻螺纹工具、圆析牙套螺纹工具加工内、外螺纹。尾座可以沿尾座导轨作纵向调整移动，然后压下尾座紧固手轮将尾座夹紧在所需位置，摇动尾座手轮可以实现对工件的顶紧、松开或对工件进行切削的纵向进给。2.1零件的特点由图可知，该零件为不太规则的部件，其主要技术特点如下：1.铸件需要消除毛刺和砂粒、并作退火处理2.φ17H6要求圆度为0.0033.φ17H6要求圆柱度0.0044.φ17H6与导轨面的平行度为0.0055.φ17H6与燕尾面的平行度为0.0056.φ17H6的孔轴心线与导轨面的位置度误差为0～0.17.φ17H6的孔与燕尾面的位置度误差不超过0.158.各面的粗糙度达到需要的要求9.φ17H6的孔需精加工、研配10.导轨面配刮10～13点/25¿252.2零件工艺分析根据零件图可知、主要进行导轨面的加工、孔加工和表面加工、钻孔攻丝，孔的精度要求高。该零件年生产5000件属大批量生产，在加工是为了提高劳动效率、降低成本，设计加工零件需要设计专用夹具。3工艺规程设计3.1确定毛坯的制造形成由于该零件的形状较复杂，因此不能用锻造，只能用铸件，而且年生产批量为5000件已达成批生产的水平，采用批量造型生产。根据零件主要的加工表面的粗糙度确定各表面加工余量，查参考文献查参考文献[2]《机械加工工艺手册》，以后有计算在此就不重复了。3.2基面的选择基面的选择是工艺规程中的重要工作之一，基面的选择的正确与合理可以使加工的质量得到保证、生产效率得到提高；否则不但使加工工艺过程中的问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。粗基准的选择：对于象机床尾座这样的零件来说，选择好粗基准是至关重要的，能够保证零件的各种加工余量的选择。对于一般零件而言，以加工面互为基准完全合理；但对于本零件来说，如果以17的孔为粗基准可能造成位置精度不达标，按照有关粗基准的选择原则（即当零件有不加工表面时，应以这些不加工面作为粗基准）现在选择不加工35的外圆表面和外表不加工面作为粗基准，利用一组两个锥套夹持两端作为主要定位面以消除五个不定度，再用一个支承板、支承在前面用以消除一个不定度，达到完全定位。用来加工工件的底面。对于精基准而言，主要应考虑基准的重合问题。这里主要以已加工的底面为加工的精基准。当设计基准与工序基准不重合时应该进行尺寸换算，后面对此有专门的计算这里就不重复了。3.3制定工艺路线制定工艺路线的出发点应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为批量生产的条件下，可以考虑采用万能机床配以专用夹具，并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使用...
