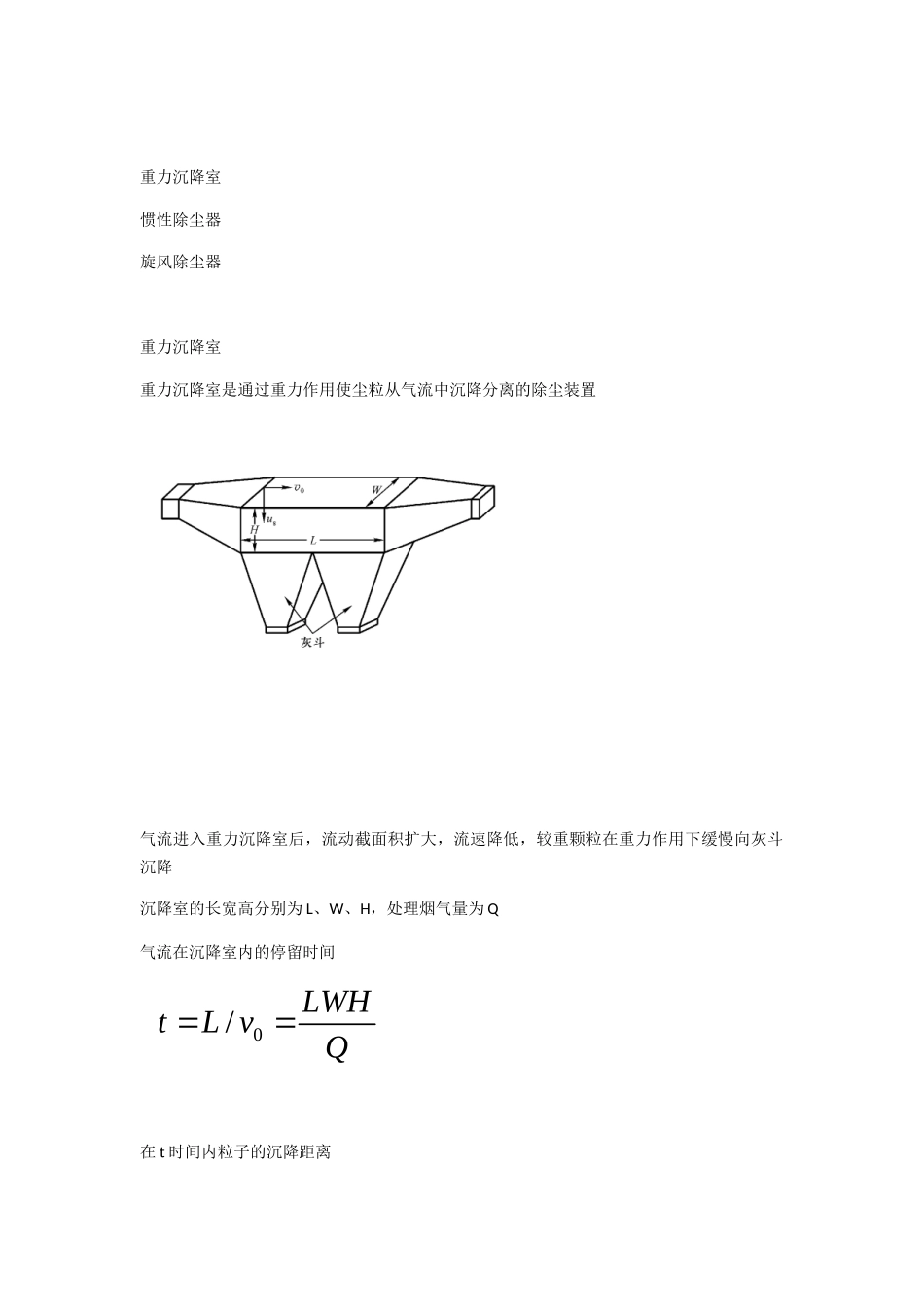

第五章环保设备设计和选型第一节常用除尘设备设计及选型机械除尘器电除尘器文丘里除尘器袋式除尘器除尘器的选择与发展除尘装置从气体中除去或收集固态或液态微粒子的设备称为除尘装置按分离原理分类：重力除尘装置（机械式除尘装置）惯性力除尘装置（机械式除尘装置）离心力除尘装置（机械式除尘装置）洗涤式除尘装置过滤式除尘装置电除尘装置声波除尘装置一机械除尘器机械除尘器通常指利用质量力（重力、惯性力和离心力）的作用使颗粒物与气体分离的装置，常用的有：重力沉降室惯性除尘器旋风除尘器重力沉降室重力沉降室是通过重力作用使尘粒从气流中沉降分离的除尘装置气流进入重力沉降室后，流动截面积扩大，流速降低，较重颗粒在重力作用下缓慢向灰斗沉降沉降室的长宽高分别为L、W、H，处理烟气量为Q气流在沉降室内的停留时间在t时间内粒子的沉降距离0/LWHtLvQ该粒子的除尘效率对于Stokes粒子，代入ηi=ρpgL18μv0Hdp2=adp2a=ρpgL18μv0H对于Stokes粒子，重力沉降室能100%捕集的最小粒子的dmin=?sscs0uLuLWHhutvQcssc0()ihuLuLWhHHvHQc1.0()ihHchH2pps18dgu2pp18即dgLWHHQminp18QdgWLsscs0uLuLWHhutvQ提高沉降室效率的主要途径降低沉降室内气流速度（一般为0.3～2.0m/s）增加沉降室长度降低沉降室高度多层沉降室：使沉降高度减少为原来的1/（n+1），其中n为水平隔板层数考虑清灰的问题，一般隔板数在3以下minp36QdgWL由于沉降室内的气流扰动和返混的影响，工程上一般用分级效率公式的一半作为实际分级效率minp36QdgWL由于沉降室内的气流扰动和返混的影响，工程上一般用分级效率公式的一半作为实际分级效率s(1)iuLWnQ脉冲喷吹清灰每排滤袋上方装设一根与脉冲阀相的喷吹管，通过程序控制机构控制脉冲阀的启闭。清灰时由控制仪发出指令，触发排气阀，脉冲阀开启后，气包中的压缩空气经喷吹管下各小孔高速喷出，并诱导比自身体积大5~7倍的诱导空气一起经文氏管吹入滤袋，使滤袋急剧膨胀，引起冲击振动，使积附在袋外的粉尘层脱落掉入灰斗。必须选择适当压力的压缩空气和适当的脉冲持续时间（通常为0.1一0.2s）每清灰一次，叫做一个脉冲，全部滤袋完成一个清灰循环的时间称为脉冲周期，通常为60s
