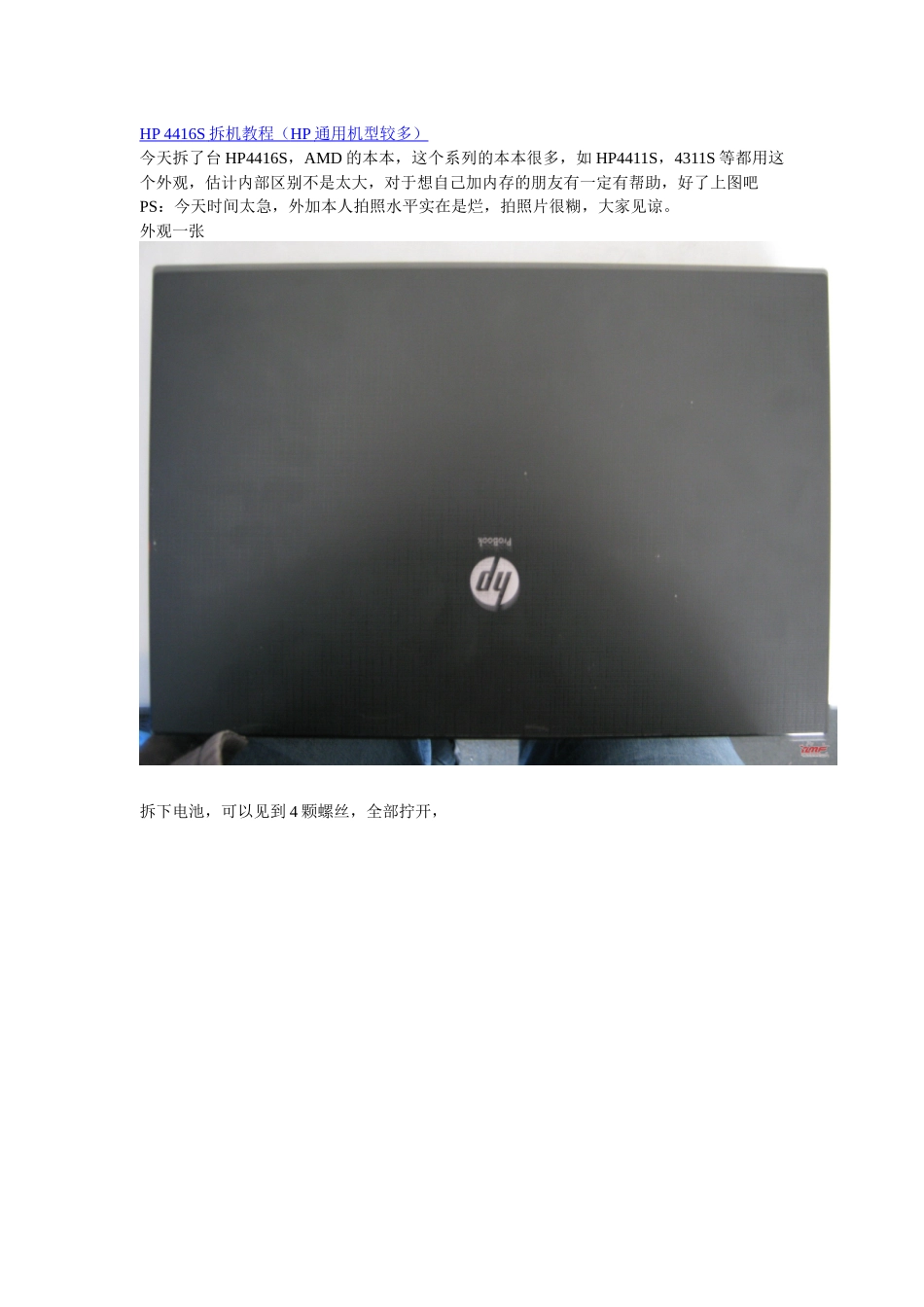

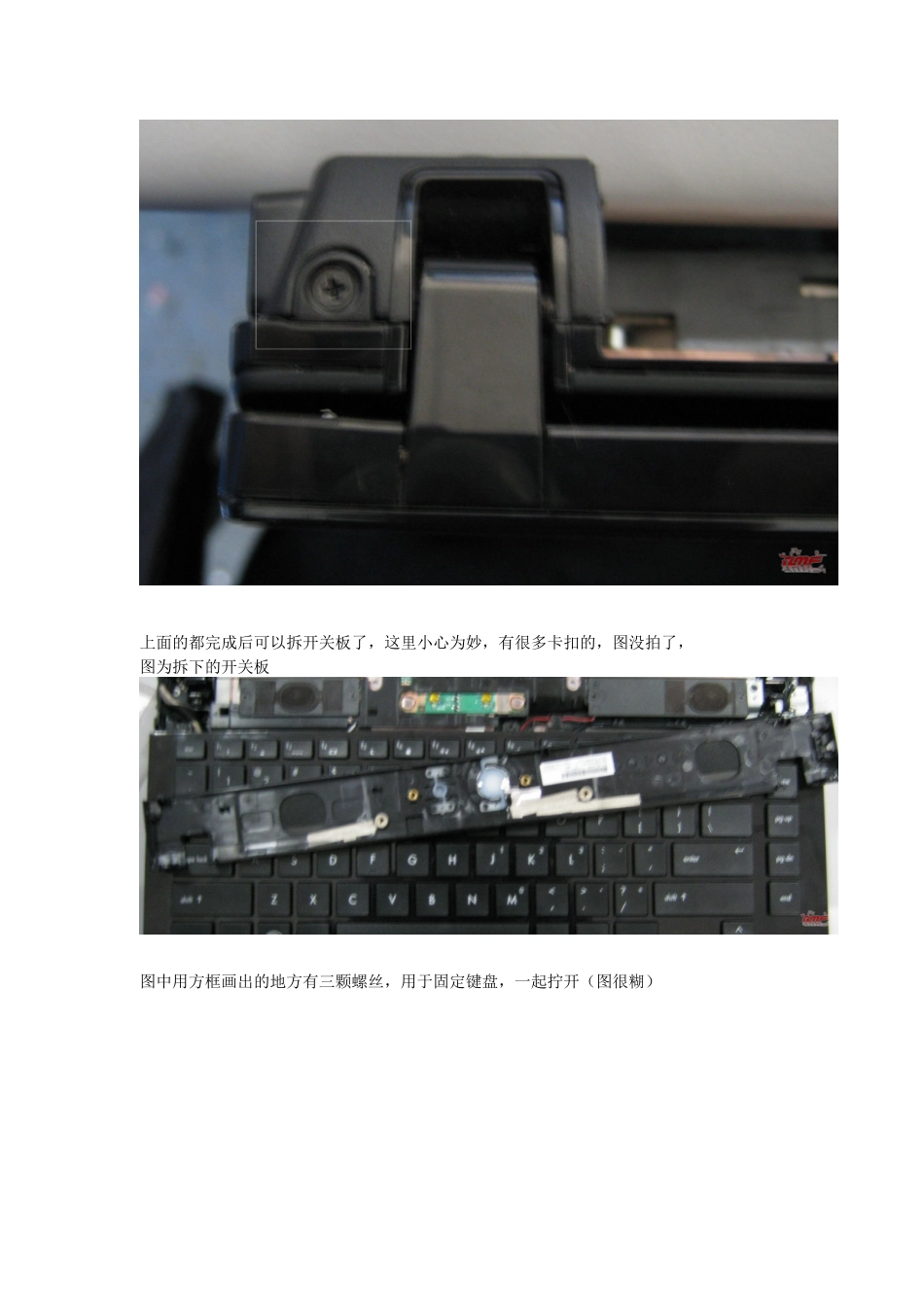

HP4416S拆机教程（HP通用机型较多）今天拆了台HP4416S，AMD的本本，这个系列的本本很多，如HP4411S，4311S等都用这个外观，估计内部区别不是太大，对于想自己加内存的朋友有一定有帮助，好了上图吧PS：今天时间太急，外加本人拍照水平实在是烂，拍照片很糊，大家见谅。外观一张拆下电池，可以见到4颗螺丝，全部拧开，在屏轴两边各有一颗螺丝，也一样的拧开，以上拆的都是固定开关板的这里就只上一边的图了上面的都完成后可以拆开关板了，这里小心为妙，有很多卡扣的，图没拍了，图为拆下的开关板图中用方框画出的地方有三颗螺丝，用于固定键盘，一起拧开（图很糊）接着拆键盘，向开关板方向轻推，然后向上就可以拆下键盘，拆下的键盘一张，键盘接口太糊了，这里就不上了这里本人先把音响，音响线，及屏线接口给拉开了，如果加内存的朋友这里就不需要了，内存槽就在键盘下方，图见后面的接着要拆除触摸板这一块，总共三颗螺丝，这里就上右边的图了，拧开螺丝后，向前推，然后向上取出，方法和键盘一样，注意下面的排线拆开触摸板这块后，可见硬盘仓，无线网卡等接着是去除可以见到的全部螺丝（图是后来拍的，最前边的太糊了，壳已经让我取下来过，所以有些出入，方法是一样的），这里要注意边上的卡扣，螺丝很多，有些在很角落里，拆前请仔细检查忘了说了，拆这个壳之前要把MIC线及无线网卡天线外到一边去拆下来的另一个面，色彩不太一样，上面有层防辐射层的原因吧。这里就不上主板图了。一会有的，接着把屏轴上的螺丝全部拆了，图糊了就不上了然后是把屏上的螺丝给拆了，总共有8颗螺丝（这里就上个右上角的，方法都一样）去掉屏框，这个屏框有很多卡扣的，一定要小心，屏框面积又小，很容易折断的。屏的图来张，然后把屏拆下来，两边有固定屏的螺丝，一起拆了，下面来张屏接口图一块友达的LED，拍的图糊了，就不上放来了，LED没有灯管的噢！呵呵然后来张拆掉屏后的，比较糊的，这里没见防辐射东东吧，接着介绍来MIC，天线，摄像头（很糊）这张东东从屏上拆下来的，锡箔纸，防辐射用的吧，PS：不知道这样原本比较便宜还是怎么样。有知道的兄弟说下，个人认为这样不怎么好。屏就这样吧，图也糊了，真是失败啊。来张主板的吧图也不会清楚到哪去的，这里可以见到内存槽，风扇，两块桥（没仔细看），无线网卡等来张风扇的，我感觉不错的，怎么说也是双热管的，不知道4411S是不是这样（虽然说441XS显卡都一般性，发热也不大，不过这种设计还是不错的）只是自己清理风扇好像比较麻烦。差不多全拆了啊！呵对了，忘说了，风扇边上有条排线是网卡的，看不清楚的参考下上图说到网卡上个网卡接口，它在的地方比较独立的无线网卡一张，不多说，半高的卡，什么芯片不芯片没去研究，最后以一张电源接口线来结束本帖，电源接口在右边的，用这个机器的人都知道，线的上面还装有光驱的。光驱忘了拍图了，是串口的。
