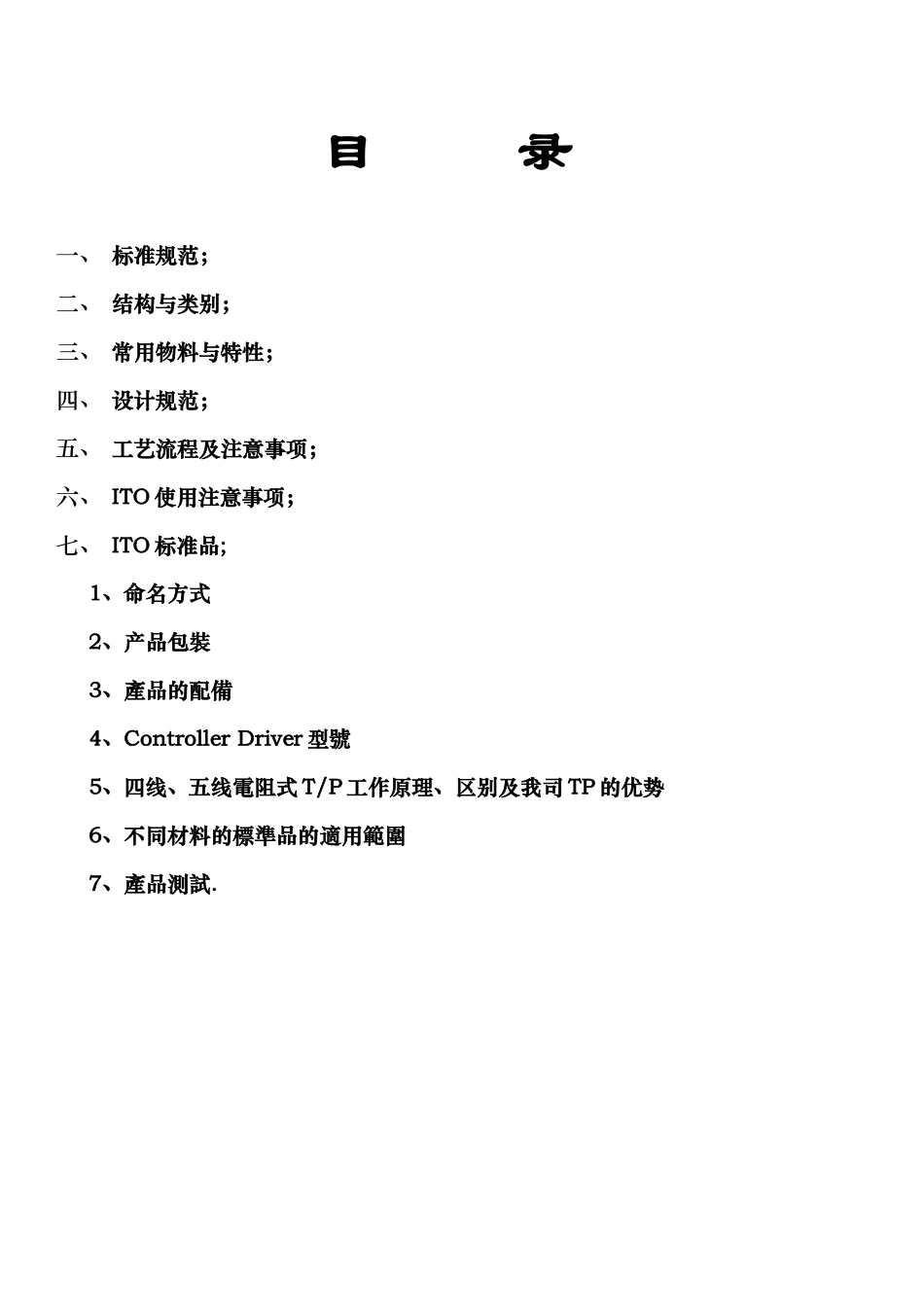

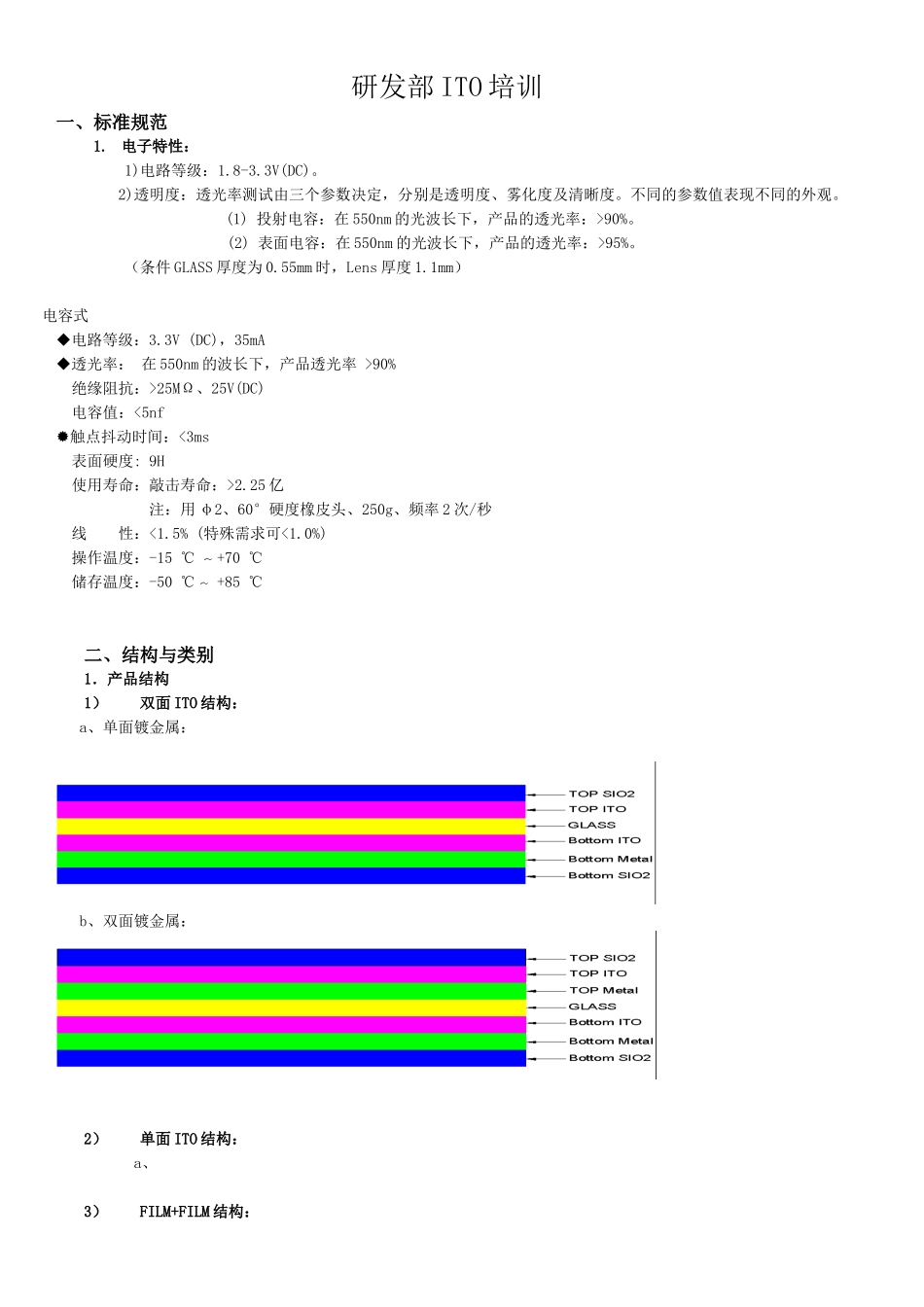

研发部ITO培训资料（2010年07月12日）注：此资料不得私自复印外带。目录一、标准规范；二、结构与类别；三、常用物料与特性；四、设计规范；五、工艺流程及注意事项；六、ITO使用注意事项；七、ITO标准品;1、命名方式2、产品包裝3、產品的配備4、ControllerDriver型號5、四线、五线電阻式T/P工作原理、区别及我司TP的优势6、不同材料的標準品的適用範圍7、產品測試.研发部ITO培训一、标准规范1.电子特性：1)电路等级：1.8-3.3V(DC)。2)透明度：透光率测试由三个参数决定，分别是透明度、雾化度及清晰度。不同的参数值表现不同的外观。(1)投射电容：在550nm的光波长下，产品的透光率：>90%。(2)表面电容：在550nm的光波长下，产品的透光率：>95%。（条件GLASS厚度为0.55mm时，Lens厚度1.1mm）电容式电路等级：3.3V(DC)，35mA透光率：在550nm的波长下，产品透光率>90%绝缘阻抗：>25MΩ、25V(DC)电容值：<5nf触点抖动时间：<3ms表面硬度:9H使用寿命：敲击寿命：>2.25亿注：用φ2、60°硬度橡皮头、250g、频率2次/秒线性：<1.5%(特殊需求可<1.0%)操作温度：-15℃~+70℃储存温度：-50℃~+85℃二、结构与类别1．产品结构1）双面ITO结构：a、单面镀金属：b、双面镀金属：2）单面ITO结构：a、3）FILM+FILM结构：a、Mylar或FPC引出b、ITO玻璃直接引出C、ITOFilm直接引出此结构成本低,工艺成熟,透明度高,引出线可随意选择.厚度可调整。b、c两类型采用点胶形式比压合形式好，因为上线材料较厚，采用压合时效果不太好；而压头大小也要适合，如果比实际压合面积大会压坏材料。4）薄膜对薄膜含承托板结构：此结构成本高,结构层多,透明度低,OCA与Film贴合时不良率高，此结构不建议客户使用。引出线可采用Mylar或FPC。现多采用在承托板上加印绝缘点的制作方式来解决水纹产生的现象，如下图所示：5）电容式结构a、纯玻璃电容式b、薄膜电容式产品类型电容式(capacitive):多用ATM、自动售票机、终端仪器等高价位产品上。三、常用物料与特性ITOFilm亮面防刮花、亮面防牛顿环、亮面防牛顿环防反射雾面防刮花、雾面防牛顿环、雾面防牛顿环防反射方阻种类分为450Ω/□、250Ω/□亮面双层材料、雾亮面双层材料方阻种类分为450Ω/□、270Ω/□3)厂牌：Oike、Neovac、Nitto、CPF、三星JW4）材料特性A.亮面防刮花处理材料全透明材料，表面经过硬化处理，材料表面不容易受损，透光率〉88%～90%；250Ω/□材料没有方向性；450Ω/□材料有方向性。C．雾面防眩防刮花处理材料雾面、半透明材料，表面经过防反光、防刮花处理，材料表面不容易受损，透光率〉88%；250Ω/□材料没有方向性；450Ω/□材料有方向性。D．亮面防牛顿环材料全透明材料，表面经过硬化处理，在ITO表面上在做一特殊涂层，减缓光线的折射，同时，拉平材料表面，使材料不变型。透光率〉89%；250Ω/□材料没有方向性；450Ω/□材料有方向性。E．雾面防牛顿环材料全透明材料，表面经过防反光、防刮花处理，在ITO表面上在做一特殊涂层，减缓光线的折射，同时，拉平材料表面，使材料不变型。透光率〉88%；250Ω/□材料没有方向性；450Ω/□材料有方向性。F．双层材料（雾面、亮面）：此材料结构是双层PET中间由透明胶粘合，一层PET材料做表面处理，另一层PET镀上ITO，材料较软，操作压力低、手写效果好、寿命长。双层料进厂时，方阻为500Ω/□.需缩水至140度，120分钟后，方可达到400Ω/□或270Ω/□；G、亮面防牛顿环防反射：全透明材料，表面经过硬化处理，紫红色ITO膜减少光线的反射，透光率高，在ITO表面上做一特殊硬化涂层，减缓光线的折射，同时拉平材料表面，使材料不变形，透光率>90%450Ω/□有方向性。H、雾面防牛顿环防反射：全透明材料，表面经过防反射、防刮花处理，紫红色ITO膜减少光线的反射，透光率高，在ITO表面上做一特殊硬化涂层，减缓光线的折射，同时拉平材料表面，使材料不变形，透光率>90%450Ω/□有方向性。I、当产品的长宽比例较大时，长方向用于Film的走线（film选用低方阻的材料）；ITOGlass1)矩阵式材料A.0.7mm100Ω/□14”×16”B.1.1mm100Ω/□14”×16”C.1.9mm100Ω/□D.3.0mm100Ω/□14”×16”2)类比式材料A.0...
