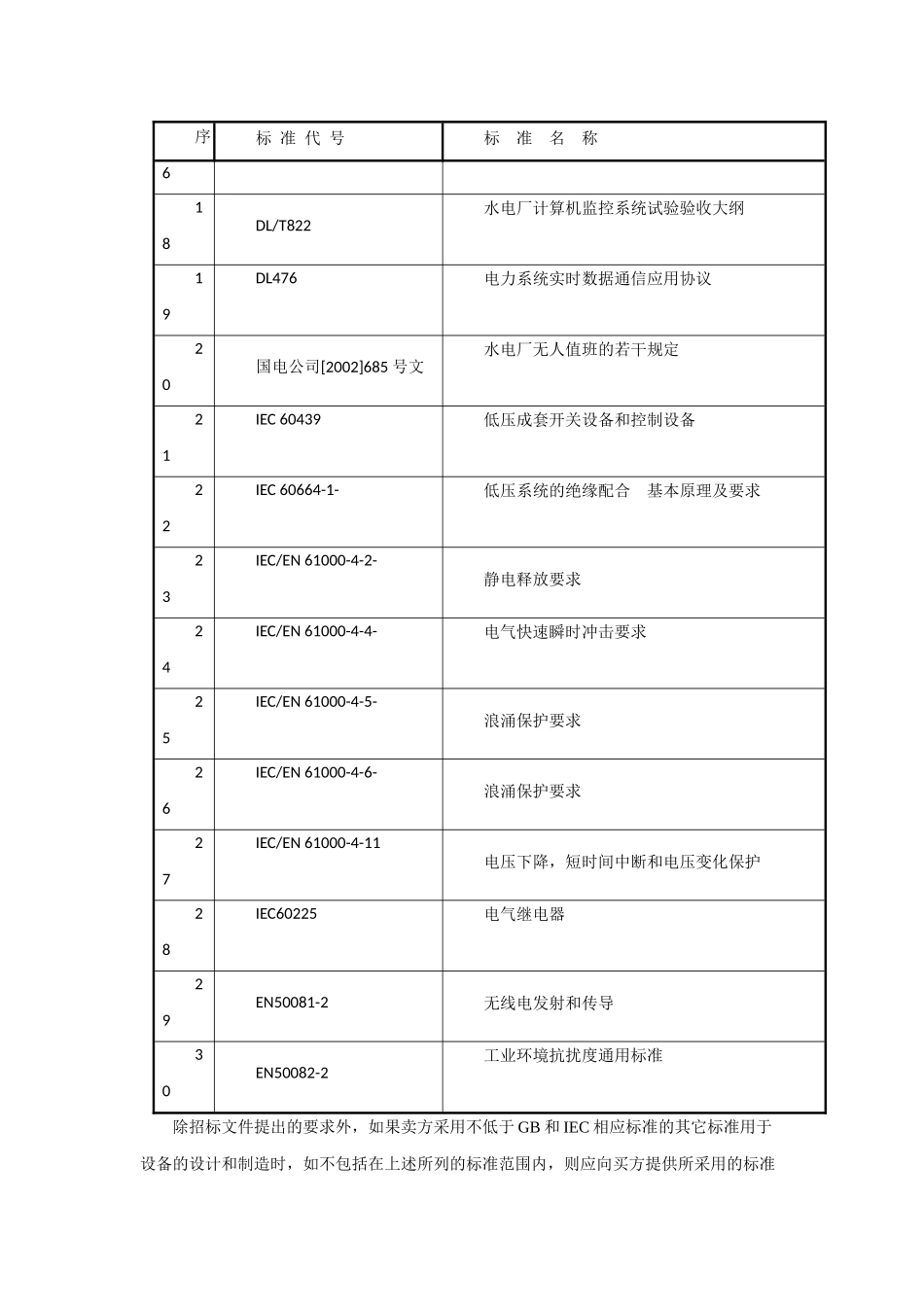

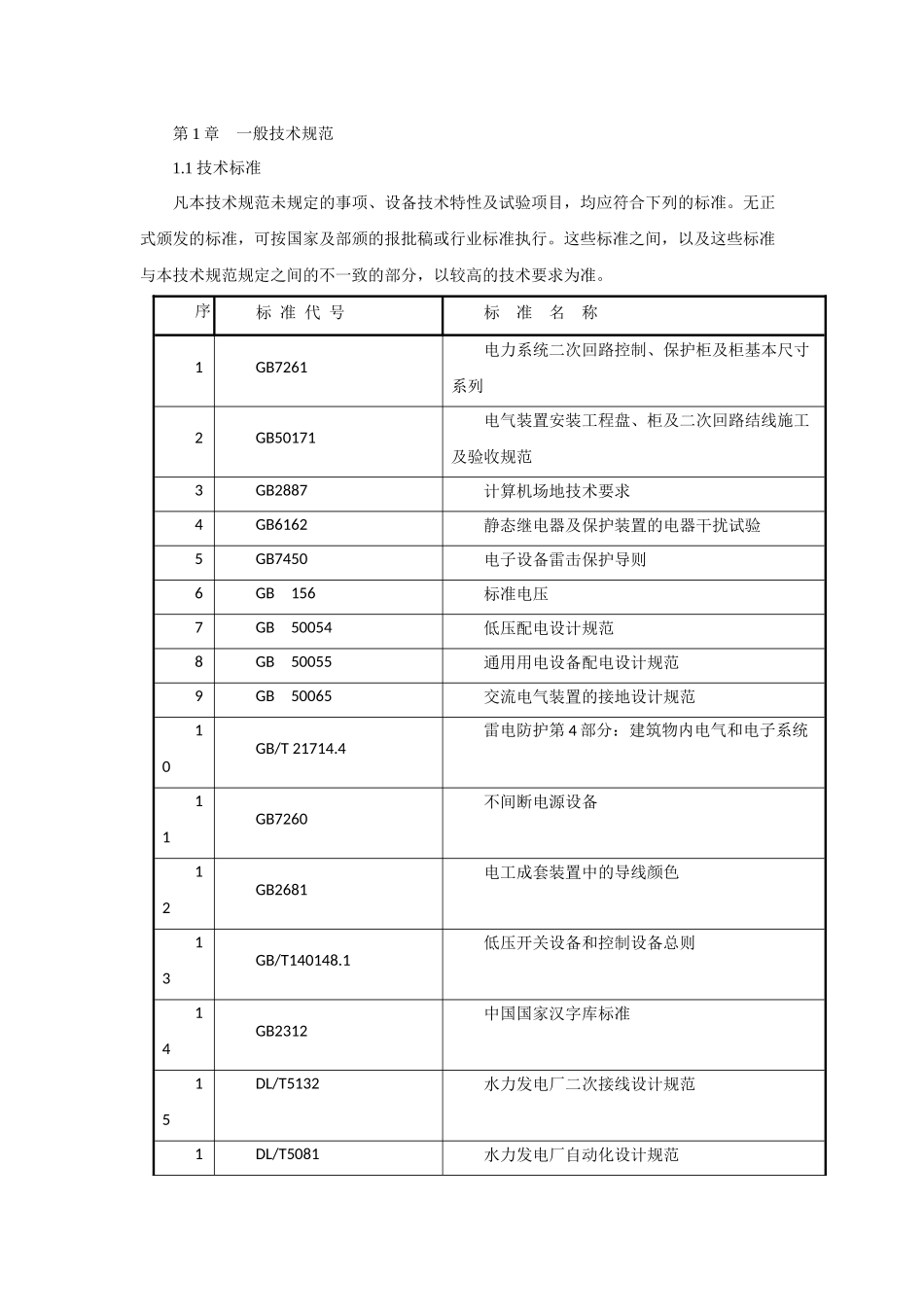

第1章一般技术规范1.1技术标准凡本技术规范未规定的事项、设备技术特性及试验项目，均应符合下列的标准。无正式颁发的标准，可按国家及部颁的报批稿或行业标准执行。这些标准之间，以及这些标准与本技术规范规定之间的不一致的部分，以较高的技术要求为准。序号标准代号标准名称1GB7261电力系统二次回路控制、保护柜及柜基本尺寸系列2GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范3GB2887计算机场地技术要求4GB6162静态继电器及保护装置的电器干扰试验5GB7450电子设备雷击保护导则6GB156标准电压7GB50054低压配电设计规范8GB50055通用用电设备配电设计规范9GB50065交流电气装置的接地设计规范10GB/T21714.4雷电防护第4部分：建筑物内电气和电子系统11GB7260不间断电源设备12GB2681电工成套装置中的导线颜色13GB/T140148.1低压开关设备和控制设备总则14GB2312中国国家汉字库标准15DL/T5132水力发电厂二次接线设计规范1DL/T5081水力发电厂自动化设计规范序号标准代号标准名称618DL/T822水电厂计算机监控系统试验验收大纲19DL476电力系统实时数据通信应用协议20国电公司[2002]685号文水电厂无人值班的若干规定21IEC60439低压成套开关设备和控制设备22IEC60664-1-低压系统的绝缘配合基本原理及要求23IEC/EN61000-4-2-静电释放要求24IEC/EN61000-4-4-电气快速瞬时冲击要求25IEC/EN61000-4-5-浪涌保护要求26IEC/EN61000-4-6-浪涌保护要求27IEC/EN61000-4-11电压下降，短时间中断和电压变化保护28IEC60225电气继电器29EN50081-2无线电发射和传导30EN50082-2工业环境抗扰度通用标准除招标文件提出的要求外，如果卖方采用不低于GB和IEC相应标准的其它标准用于设备的设计和制造时，如不包括在上述所列的标准范围内，则应向买方提供所采用的标准并取得买方同意，以上标准均以设计联络会为止的最新版本为准。如果标准、规范之间，或标准与招标文件中所列技术条款之间有差异时，均采用最严格或高标准要求执行。1.2材料、防腐、涂漆及涂色所提供设备中的所有材料，应该是新型的并且具有一流的质量（指材料强度、弹性摸量、耐用性等），并且没有任何缺陷和不完善。所有材料应按相关标准经过试验，并提交买方试验报告。若无特殊指明，所有的电气导体、电缆、母线、接线端子等应采用铜质材料。所有设备的一些小的钢铁部件(除不锈钢外)以及继电器，运行机构的金属部分应进行防锈处理。喷漆应有良好的附着性，不宜脱落、龟裂且无腐蚀性，喷漆构件应首先抛光除锈做基本防腐处理，一层底漆，一层填料涂层，两层面漆。焊接、检验应符合相关标准的要求，焊缝应均匀一致、与母体金属融合良好，并且无气穴、裂纹和夹渣。焊缝内外两侧应平整圆滑、具有良好的外观、适于表面喷漆，避免应力集中。设备外部颜色在设计联络会上确定。1.3盘柜主体①盘柜采用封闭式加强型结构，钢板厚度不小于2mm，要求前后开门，正面采用玻璃门，前后柜门采用嵌入式，防护等级不低于IP4x等级，盘柜表面采用喷塑处理，外形尺寸为800×600×2260mm（宽×深×高），其中60mm为盘顶档板的高度。盘体电缆引线上进上出。②柜内设置检修用的照明灯和插座。照明灯应是日光灯，其电源开关选用门开关。插座应为双联、10A、两极、3线式。灯和插座的电源为单相交流220V。③柜内应设置接地铜母线，接地铜排应大于5mm×40mm,并带有接地端子，能可靠接地。④每面柜及其上的装置（包括其他独立附件）都应有标签框，以便清楚地识别，外壳可移动的设备，在设备的本体上也应有同样的识别标志。⑤承包单位必须根据内部元器件布置情况对屏柜进行核实，在设计联络会审查时由与会各方代表最终确定。⑥屏前后均有屏眉标识屏的名称，柜体色标由业主提供。⑦所有屏、柜、控制箱及端子箱的组屏工作均由本合同承包单位完成，包括内部元器件安装布置及配线连接等。所有屏、柜、控制箱及端子箱内部元器件布置及配线应美观协调，元件和端子应排列整齐，层次分明，不重叠，便于维修和折装。柜内配线采用走线槽，槽盖可以分段拆卸。严禁“T”接配线，强弱电回路之间必须设置可靠的屏蔽隔离措施。柜内的电缆和电线端部应设标志。标志上印有与电气接线图...
