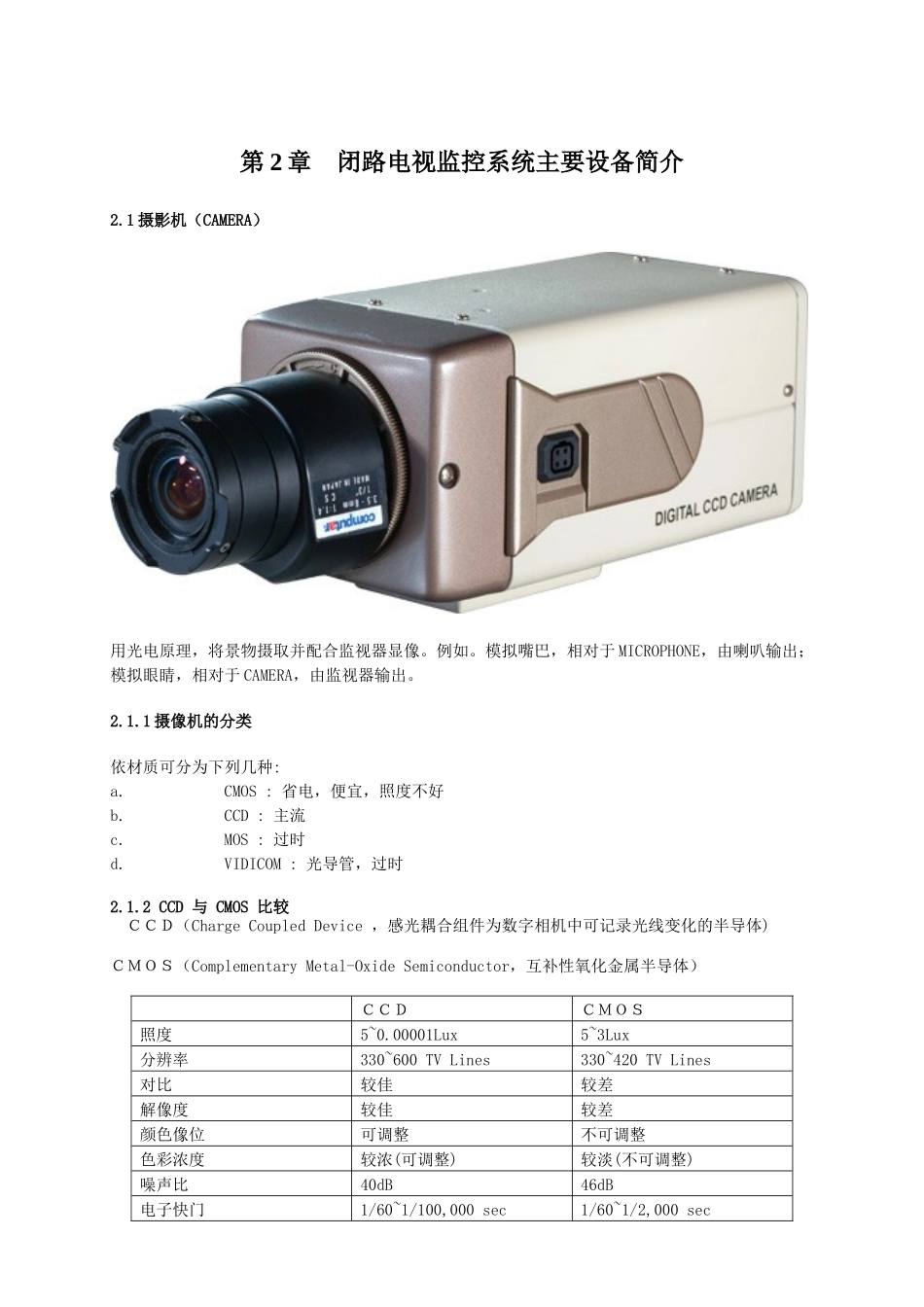

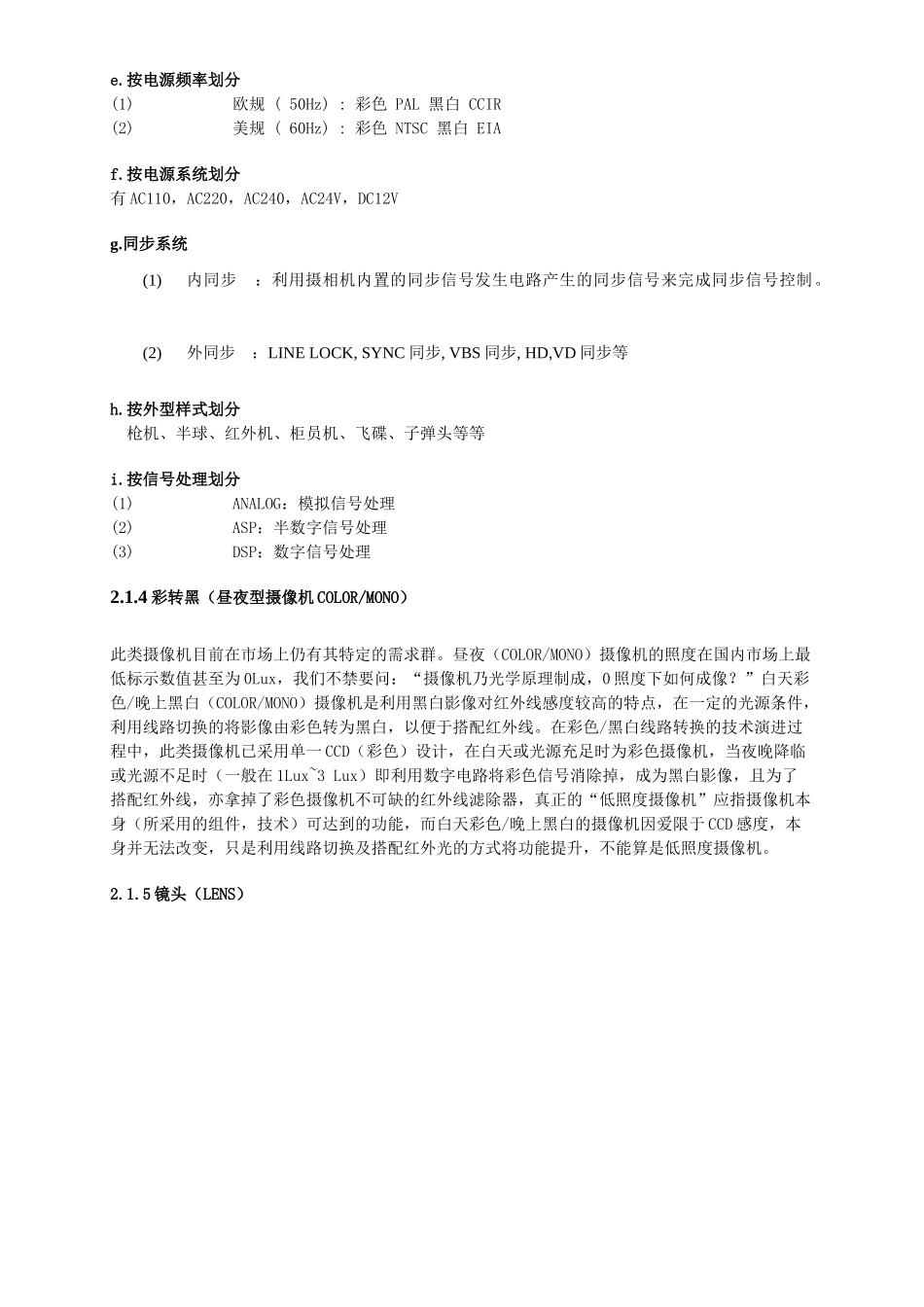

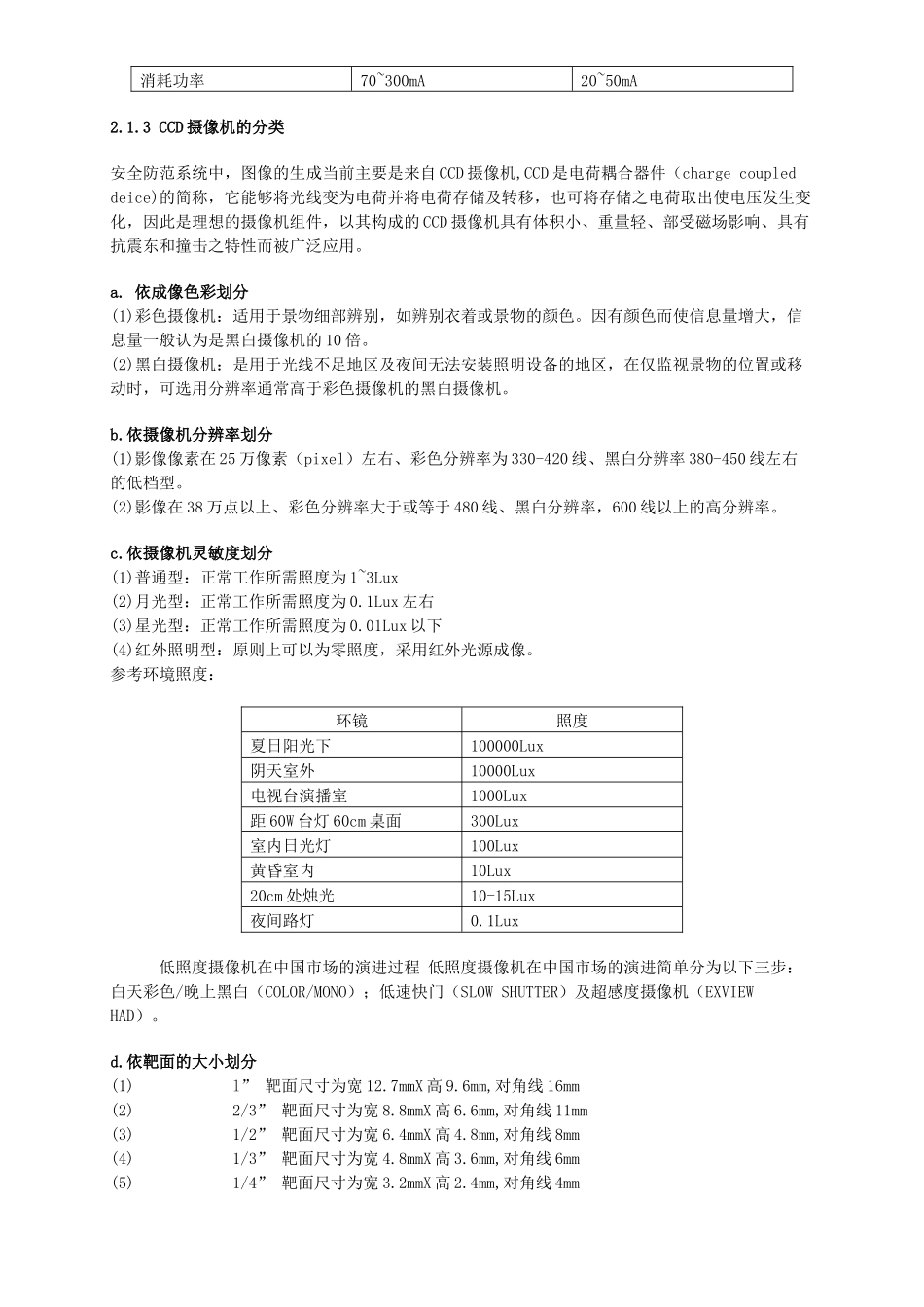

第2章闭路电视监控系统主要设备简介2.1摄影机（CAMERA）用光电原理，将景物摄取并配合监视器显像。例如。模拟嘴巴，相对于MICROPHONE，由喇叭输出；模拟眼睛，相对于CAMERA，由监视器输出。2.1.1摄像机的分类依材质可分为下列几种:a.CMOS:省电，便宜，照度不好b.CCD:主流c.MOS:过时d.VIDICOM:光导管，过时2.1.2CCD与CMOS比较ＣＣＤ（ChargeCoupledDevice，感光耦合组件为数字相机中可记录光线变化的半导体)ＣＭＯＳ（ComplementaryMetal-OxideSemiconductor，互补性氧化金属半导体）ＣＣＤＣＭＯＳ照度5~0.00001Lux5~3Lux分辨率330~600TVLines330~420TVLines对比较佳较差解像度较佳较差颜色像位可调整不可调整色彩浓度较浓(可调整)较淡(不可调整)噪声比40dB46dB电子快门1/60~1/100,000sec1/60~1/2,000sec消耗功率70~300mA20~50mA2.1.3CCD摄像机的分类安全防范系统中，图像的生成当前主要是来自CCD摄像机,CCD是电荷耦合器件（chargecoupleddeice)的简称，它能够将光线变为电荷并将电荷存储及转移，也可将存储之电荷取出使电压发生变化，因此是理想的摄像机组件，以其构成的CCD摄像机具有体积小、重量轻、部受磁场影响、具有抗震东和撞击之特性而被广泛应用。a.依成像色彩划分(1)彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。(2)黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。b.依摄像机分辨率划分(1)影像像素在25万像素（pixel）左右、彩色分辨率为330-420线、黑白分辨率380-450线左右的低档型。(2)影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，600线以上的高分辨率。c.依摄像机灵敏度划分(1)普通型：正常工作所需照度为1~3Lux(2)月光型：正常工作所需照度为0.1Lux左右(3)星光型：正常工作所需照度为0.01Lux以下(4)红外照明型：原则上可以为零照度，采用红外光源成像。参考环境照度：环镜照度夏日阳光下100000Lux阴天室外10000Lux电视台演播室1000Lux距60W台灯60cm桌面300Lux室内日光灯100Lux黄昏室内10Lux20cm处烛光10-15Lux夜间路灯0.1Lux低照度摄像机在中国市场的演进过程低照度摄像机在中国市场的演进简单分为以下三步：白天彩色/晚上黑白（COLOR/MONO）；低速快门（SLOWSHUTTER）及超感度摄像机（EXVIEWHAD）。d.依靶面的大小划分(1)l”靶面尺寸为宽12.7mmX高9.6mm,对角线16mm(2)2/3”靶面尺寸为宽8.8mmX高6.6mm,对角线11mm(3)1/2”靶面尺寸为宽6.4mmX高4.8mm,对角线8mm(4)1/3”靶面尺寸为宽4.8mmX高3.6mm,对角线6mm(5)1/4”靶面尺寸为宽3.2mmX高2.4mm,对角线4mme.按电源频率划分(1)欧规(50Hz):彩色PAL黑白CCIR(2)美规(60Hz):彩色NTSC黑白EIAf.按电源系统划分有AC110，AC220，AC240，AC24V，DC12Vg.同步系统(1)内同步：利用摄相机内置的同步信号发生电路产生的同步信号来完成同步信号控制。(2)外同步：LINELOCK,SYNC同步,VBS同步,HD,VD同步等h.按外型样式划分枪机、半球、红外机、柜员机、飞碟、子弹头等等i.按信号处理划分(1)ANALOG：模拟信号处理(2)ASP：半数字信号处理(3)DSP：数字信号处理2.1.4彩转黑（昼夜型摄像机COLOR/MONO）此类摄像机目前在市场上仍有其特定的需求群。昼夜（COLOR/MONO）摄像机的照度在国内市场上最低标示数值甚至为0Lux，我们不禁要问：“摄像机乃光学原理制成，0照度下如何成像？”白天彩色/晚上黑白（COLOR/MONO）摄像机是利用黑白影像对红外线感度较高的特点，在一定的光源条件，利用线路切换的将影像由彩色转为黑白，以便于搭配红外线。在彩色/黑白线路转换的技术演进过程中，此类摄像机已采用单一CCD（彩色）设计，在白天或光源充足时为彩色摄像机，当夜晚降临或光源不足时（一般在1Lux~3Lux）即利用数字电路将彩色信号消除掉，成为黑白影像，且为了搭配红外线，亦拿掉了彩色摄像机不可缺的红外线滤除器，真正的“低照度摄像机”应指摄像机本身（所采用的组件，技术）可达到的功能，而白天彩色/晚上黑白的摄像机因爱限于CCD感度，本身并无法改变，只是利用线...
