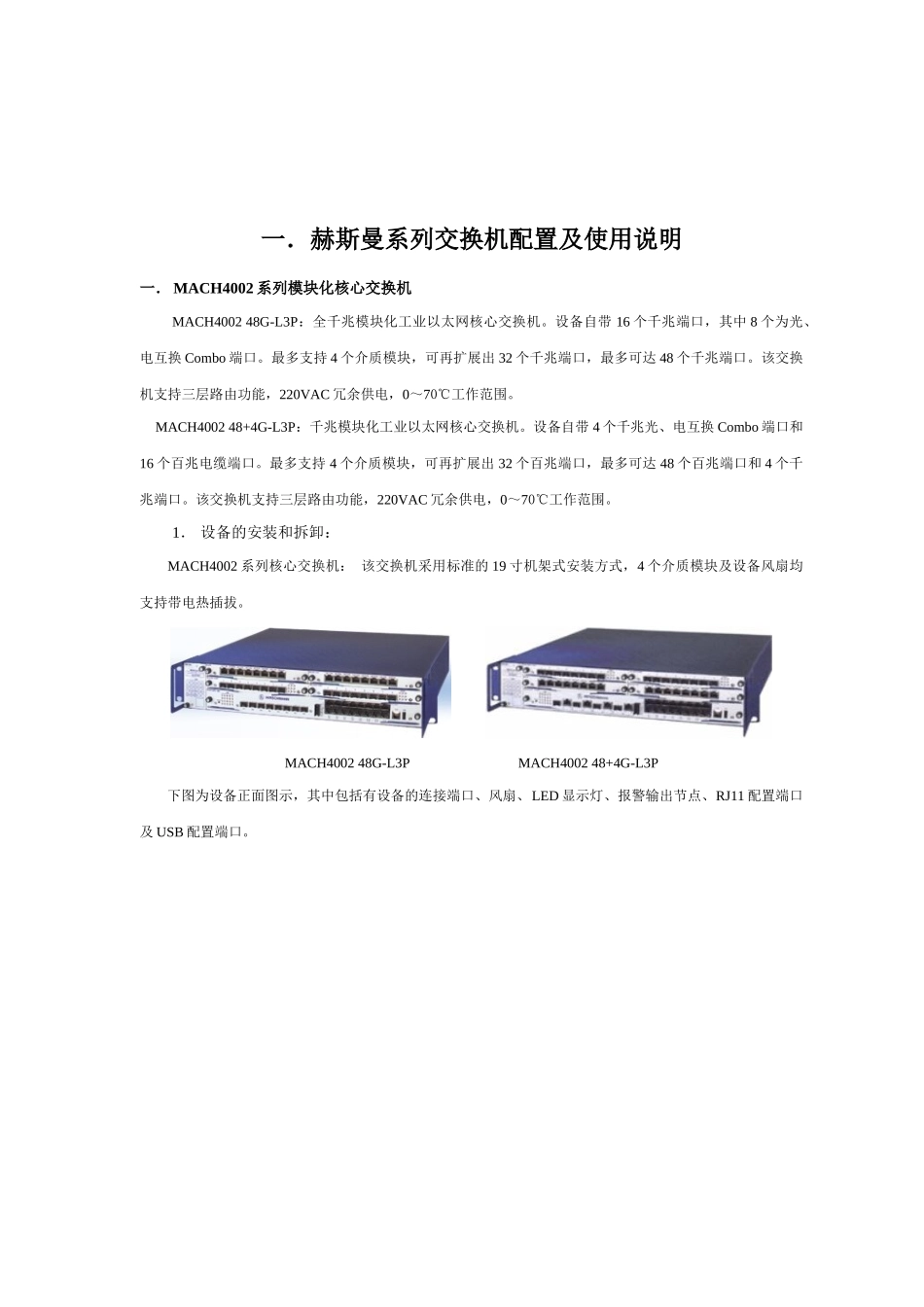

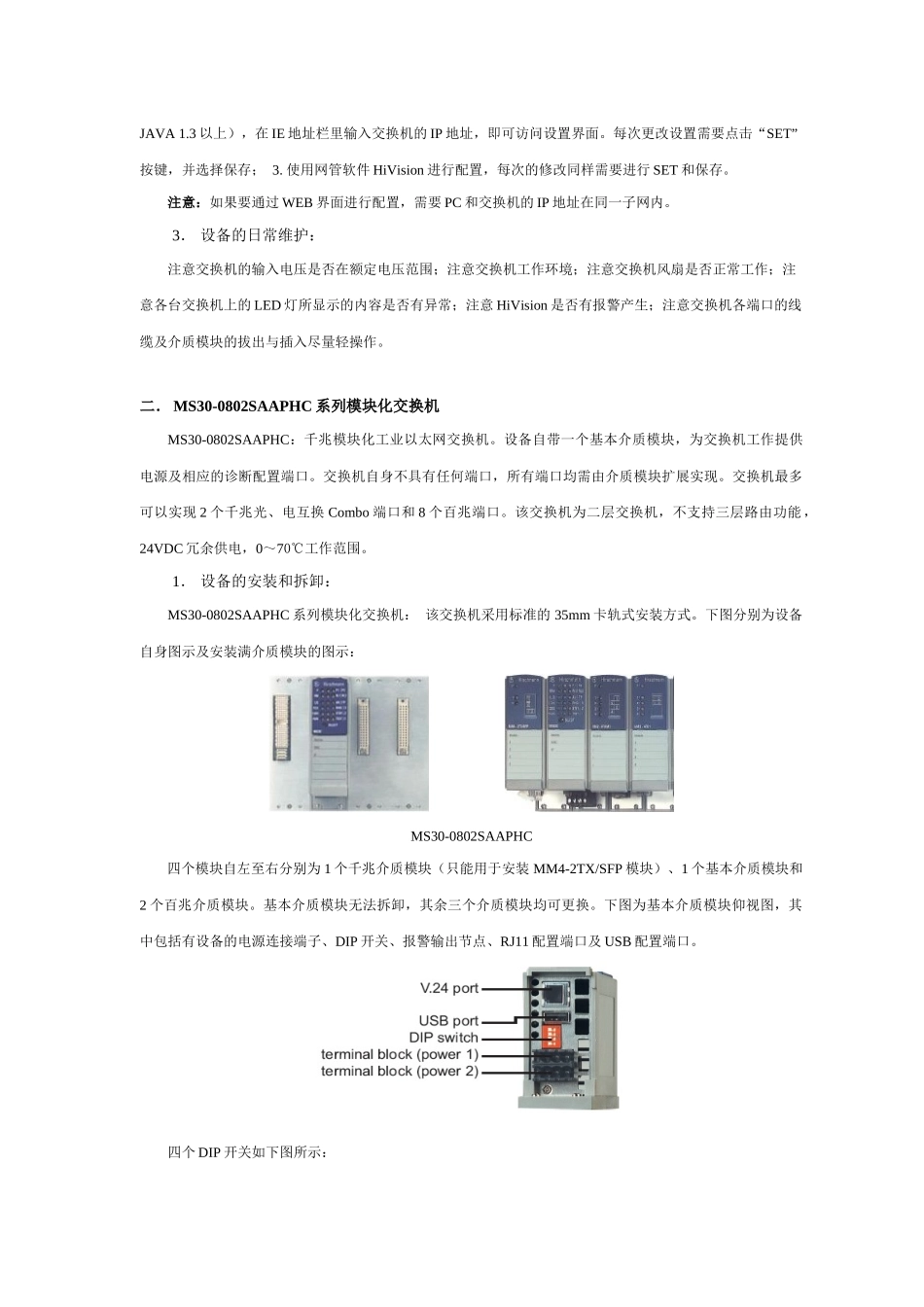

一．赫斯曼系列交换机配置及使用说明一．MACH4002系列模块化核心交换机MACH400248G-L3P：全千兆模块化工业以太网核心交换机。设备自带16个千兆端口，其中8个为光、电互换Combo端口。最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。MACH400248+4G-L3P：千兆模块化工业以太网核心交换机。设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。MACH400248G-L3PMACH400248+4G-L3P下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址。（本方法不推荐在这里使用）；4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。每次更改设置需要点击“SET”按键，并选择保存；3.使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。注意：如果要通过WEB界面进行配置，需要PC和交换机的IP地址在同一子网内。3．设备的日常维护：注意交换机的输入电压是否在额定电压范围；注意交换机工作环境；注意交换机风扇是否正常工作；注意各台交换机上的LED灯所显示的内容是否有异常；注意HiVision是否有报警产生；注意交换机各端口的线缆及介质模块的拔出与插入尽量轻操作。二．MS30-0802SAAPHC系列模块化交换机MS30-0802SAAPHC：千兆模块化工业以太网交换机。设备自带一个基本介质模块，为交换机工作提供电源及相应的诊断配置端口。交换机自身不具有任何端口，所有端口均需由介质模块扩展实现。交换机最多可以实现2个千兆光、电互换Combo端口和8个百兆端口。该交换机为二层交换机，不支持三层路由功能，24VDC冗余供电，0～70℃工作范围。1．设备的安装和拆卸：MS30-0802SAAPHC系列模块化交换机：该交换机采用标准的35mm卡轨式安装方式。下图分别为设备自身图示及安装满介质模块的图示：MS30-0802SAAPHC四个模块自左至右分别为1个千兆介质模块（只能用于安装MM4-2TX/SFP模块）、1个基本介质模块和2个百兆介质模块。基本介质模块无法拆卸，其余三个介质模块均可更换。下图为基本介质模块仰视图，其中包括有设备的电源连接端子、DIP开关、报警输出节点、RJ11配置端口及USB配置端口。四个DIP开关如下图所示：四个DIP开关中：第一个“RM”开关用于开启冗余管理器。第二个“RingPort”开关位于“OFF”时，介质模块1的端口1和2做环端口使用，位于“ON”位置时，介质模块2的端口1和模块2的端口2做环端口使用。用户可以根据介质模块的端口类型分布来选择环端口。第三个“StandBy”端口是做“Networkcoupling”时使用。第四个“Configuration”开关是交换机设置优先级开关，当位于位于“ON”位置时，交换机是硬件设置优先，当位于位于“OFF”位置时，交换机是软件设置优先。我们推荐网络中所有的设备均通过软件配置，可将所有的开关拨到“OFF”位置即可。LED显示灯位于基本模块的正面，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址。（本方法不推荐在这里使用）；4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；...
