屋面节能工程施工工艺VIP免费

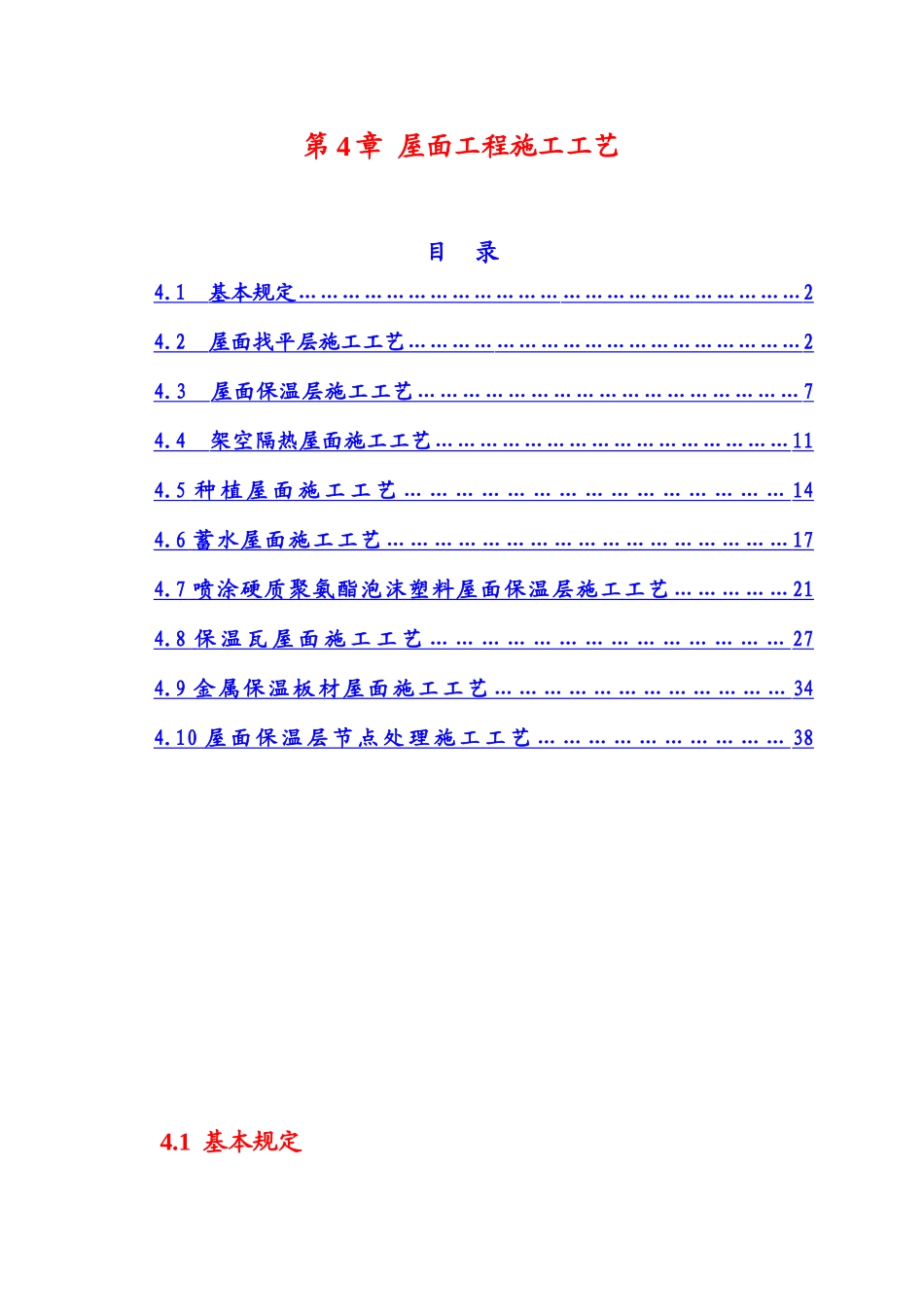

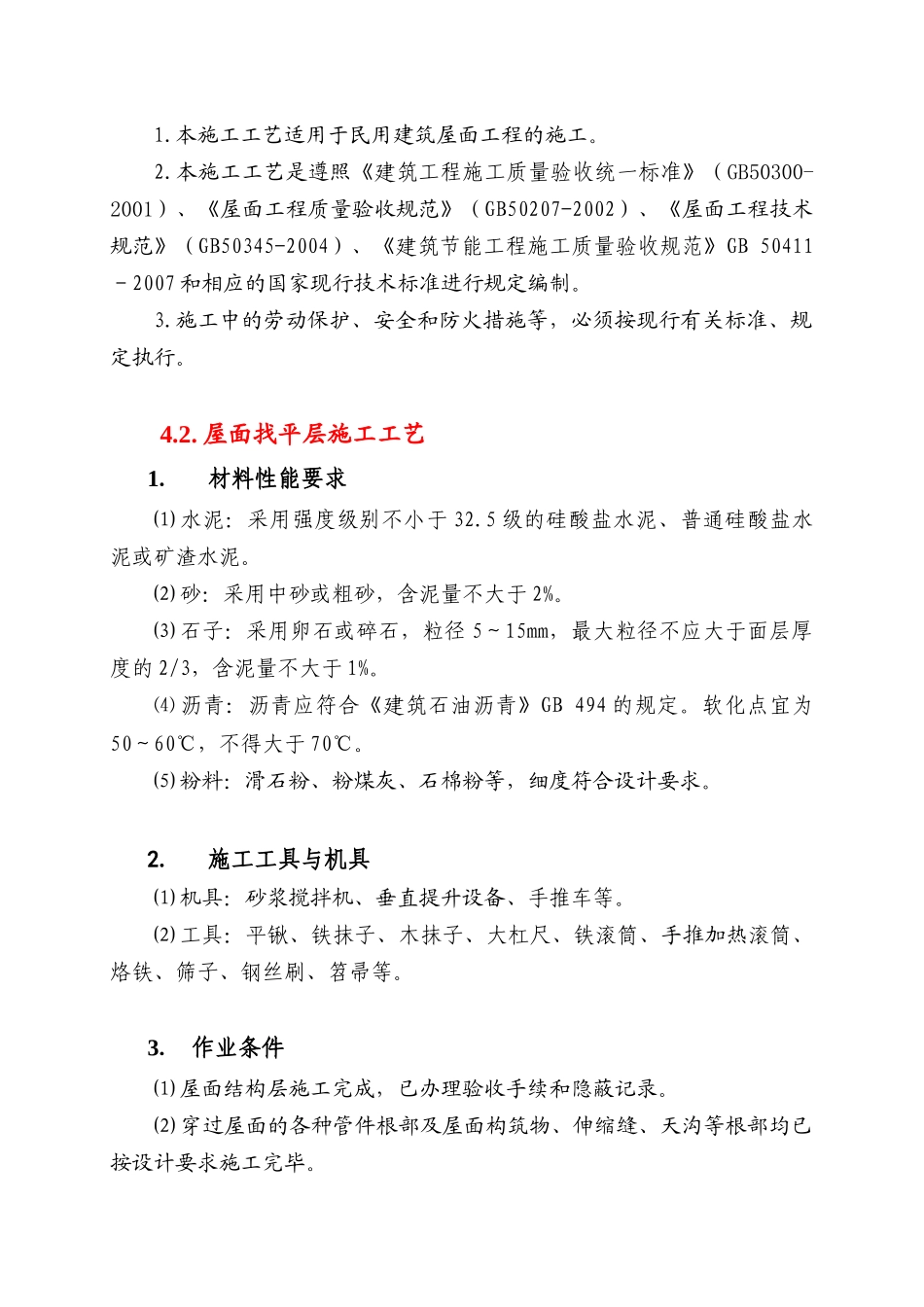

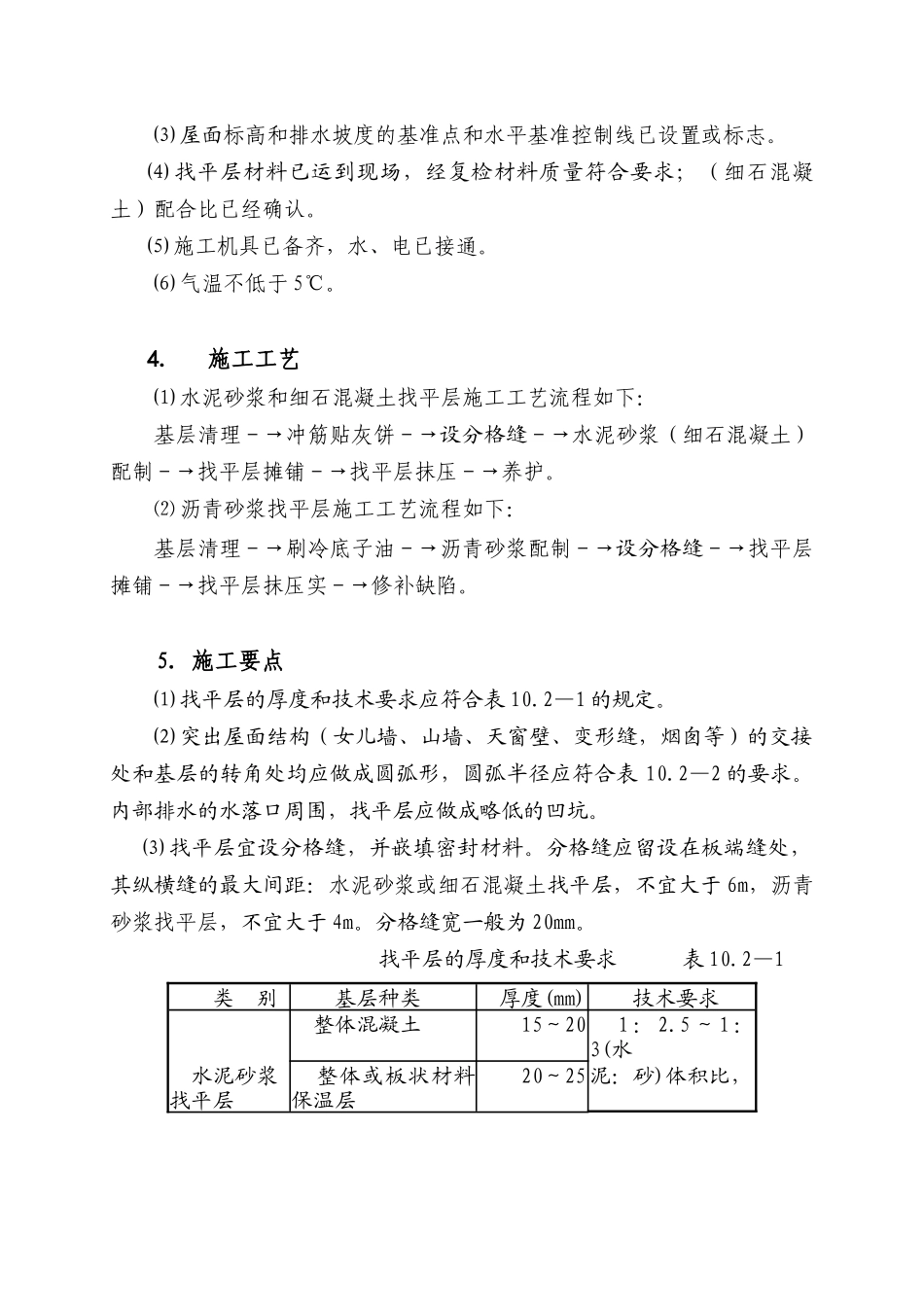

第4章屋面工程施工工艺目录4.1基本规定……………………………………………………………24.2屋面找平层施工工艺………………………………………………24.3屋面保温层施工工艺……………………………………………74.4架空隔热屋面施工工艺…………………………………………114.5种植屋面施工工艺………………………………………144.6蓄水屋面施工工艺……………………………………………174.7喷涂硬质聚氨酯泡沫塑料屋面保温层施工工艺……………214.8保温瓦屋面施工工艺……………………………………274.9金属保温板材屋面施工工艺………………………………344.10屋面保温层节点处理施工工艺…………………………384.1基本规定1.本施工工艺适用于民用建筑屋面工程的施工。2.本施工工艺是遵照《建筑工程施工质量验收统一标准》（GB50300-2001）、《屋面工程质量验收规范》（GB50207-2002）、《屋面工程技术规范》（GB50345-2004）、《建筑节能工程施工质量验收规范》GB50411－2007和相应的国家现行技术标准进行规定编制。3.施工中的劳动保护、安全和防火措施等，必须按现行有关标准、规定执行。4.2.屋面找平层施工工艺1．材料性能要求⑴水泥：采用强度级别不小于32.5级的硅酸盐水泥、普通硅酸盐水泥或矿渣水泥。⑵砂：采用中砂或粗砂，含泥量不大于2%。⑶石子：采用卵石或碎石，粒径5～15mm，最大粒径不应大于面层厚度的2/3，含泥量不大于1%。⑷沥青：沥青应符合《建筑石油沥青》GB494的规定。软化点宜为50～60℃，不得大于70℃。⑸粉料：滑石粉、粉煤灰、石棉粉等，细度符合设计要求。2．施工工具与机具⑴机具：砂浆搅拌机、垂直提升设备、手推车等。⑵工具：平锹、铁抹子、木抹子、大杠尺、铁滚筒、手推加热滚筒、烙铁、筛子、钢丝刷、笤帚等。3．作业条件⑴屋面结构层施工完成，已办理验收手续和隐蔽记录。⑵穿过屋面的各种管件根部及屋面构筑物、伸缩缝、天沟等根部均已按设计要求施工完毕。⑶屋面标高和排水坡度的基准点和水平基准控制线已设置或标志。⑷找平层材料已运到现场，经复检材料质量符合要求；（细石混凝土）配合比已经确认。⑸施工机具已备齐，水、电已接通。⑹气温不低于5℃。4．施工工艺⑴水泥砂浆和细石混凝土找平层施工工艺流程如下：基层清理－→冲筋贴灰饼－→设分格缝－→水泥砂浆（细石混凝土）配制－→找平层摊铺－→找平层抹压－→养护。⑵沥青砂浆找平层施工工艺流程如下：基层清理－→刷冷底子油－→沥青砂浆配制－→设分格缝－→找平层摊铺－→找平层抹压实－→修补缺陷。5.施工要点⑴找平层的厚度和技术要求应符合表10.2—1的规定。⑵突出屋面结构（女儿墙、山墙、天窗壁、变形缝，烟囱等）的交接处和基层的转角处均应做成圆弧形，圆弧半径应符合表10.2—2的要求。内部排水的水落口周围，找平层应做成略低的凹坑。⑶找平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，其纵横缝的最大间距：水泥砂浆或细石混凝土找平层，不宜大于6m，沥青砂浆找平层，不宜大于4m。分格缝宽一般为20mm。找平层的厚度和技术要求表10.2—1类别基层种类厚度(mm)技术要求整体混凝土15～201：2.5～1：3(水水泥砂浆找平层整体或板状材料保温层20～25泥：砂)体积比，整体式混凝土板，松散材料保温层20—30水泥强度等级不低于32.5级细石混凝土找平层松散材料保温层30～35混凝土强度等级不低于C20整体混凝土15～20沥青砂浆找平层装配或混凝土板，整体或板状材料保温层20～251：8(沥青：砂)重量比转角处圆弧半径表10.2—1项次卷材种类圆弧半径(mm)l沥青防水卷材100～1502高聚物改性沥青防水卷材503合成高分子防水卷材20⑷基层清理：找平层施工前，应将基层表面清理于净。预制板屋面，应做完灌缝，找平层下的屋面结构层（保温层或隔热层）应清除干净，当找平层下有松散填充层时，应铺平振实。⑸冲筋、贴灰饼：水泥砂浆和细石混凝土找平层应按坡度要求顺排水方向冲筋、贴灰饼，冲筋问距为1.5m左右；并在排水沟、雨水口处找出泛水。⑹水泥砂浆找平层铺设：1）找平层下的基层施工前1d应浇水湿润，刷水泥浆一道，随扫随铺水泥砂浆，随用大杠尺沿冲筋高度找平，并用木抹子搓揉...
