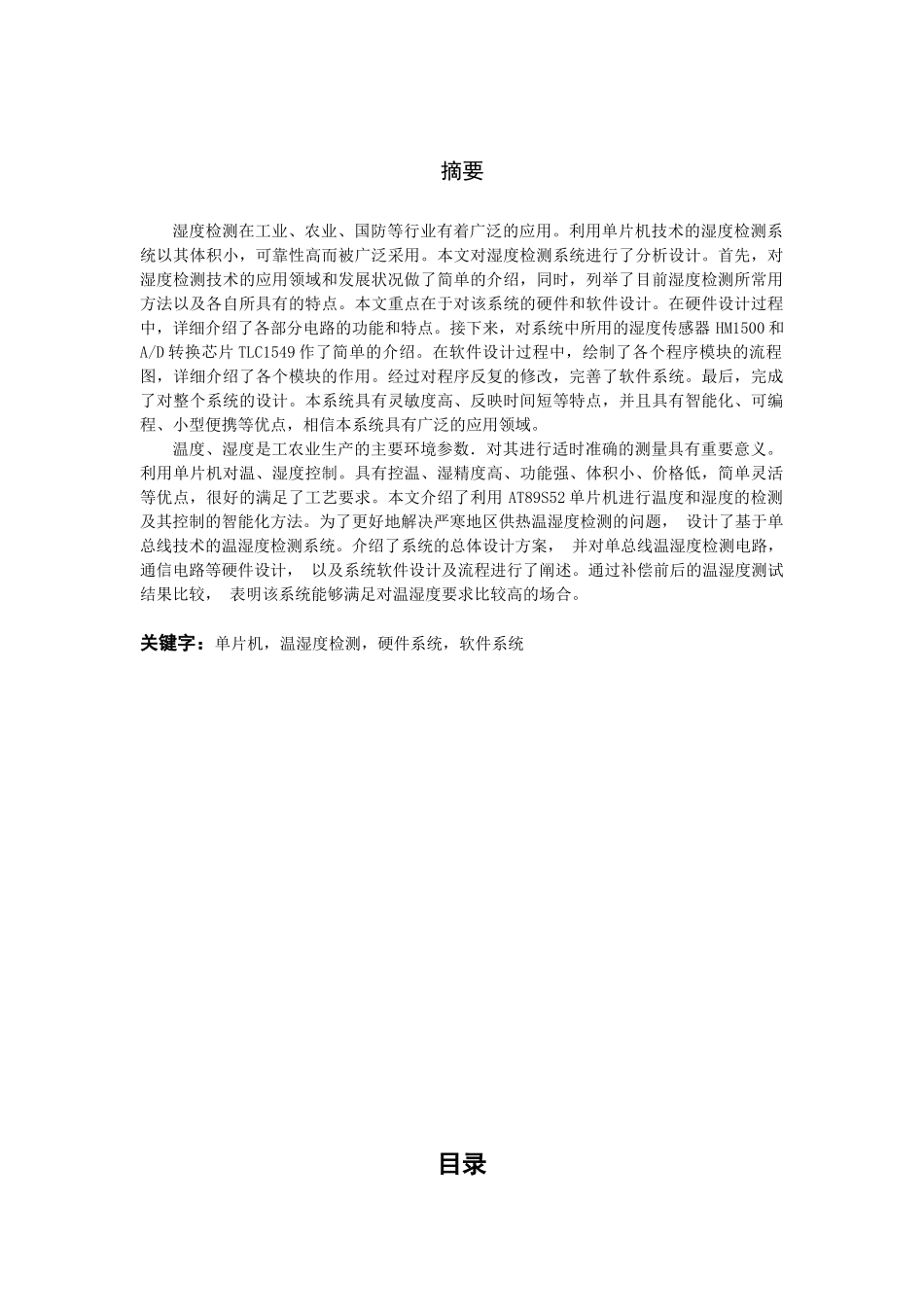

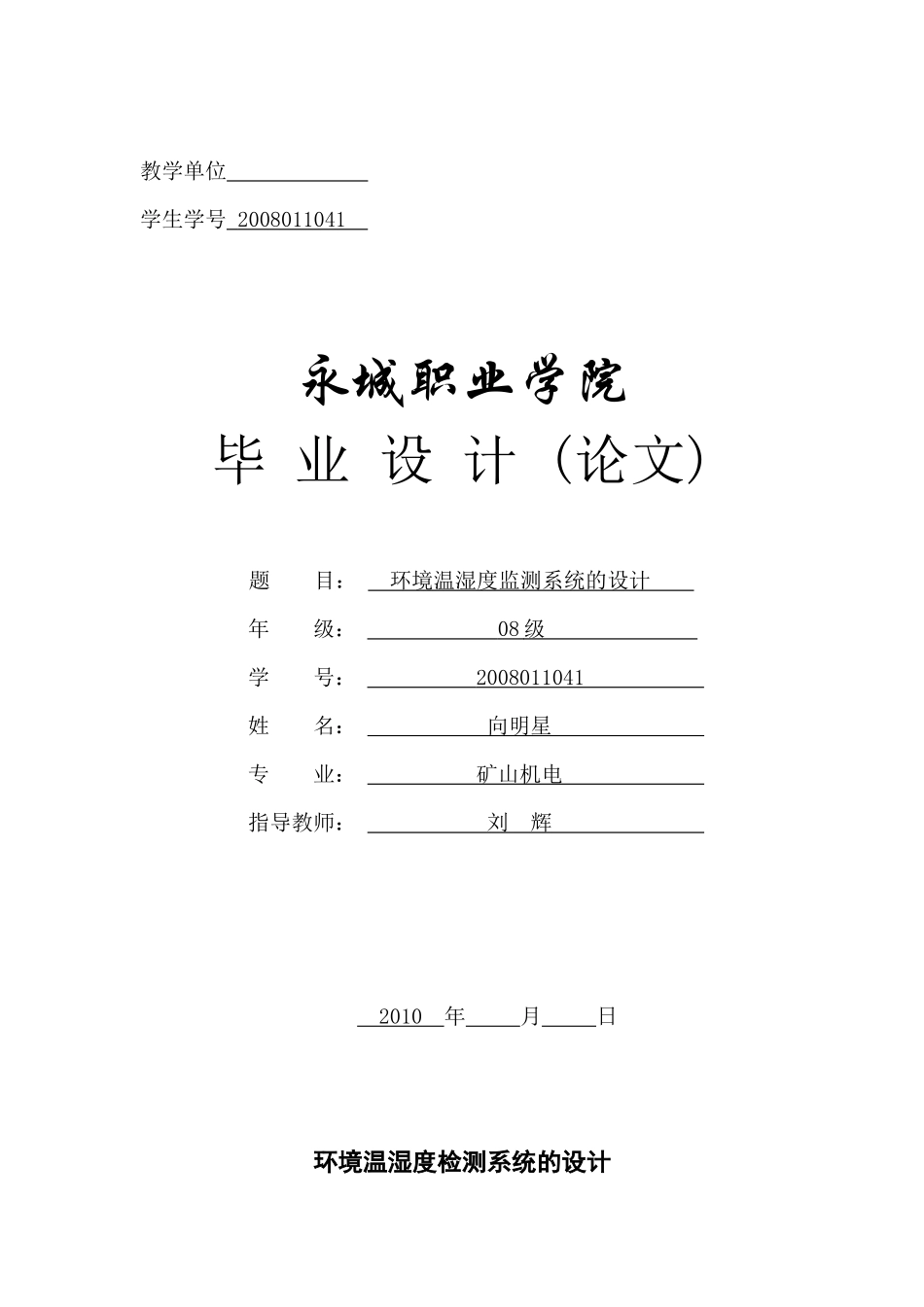

教学单位学生学号2008011041永城职业学院毕业设计(论文)题目：环境温湿度监测系统的设计年级：08级学号：2008011041姓名：向明星专业：矿山机电指导教师：刘辉2010年月日环境温湿度检测系统的设计摘要湿度检测在工业、农业、国防等行业有着广泛的应用。利用单片机技术的湿度检测系统以其体积小，可靠性高而被广泛采用。本文对湿度检测系统进行了分析设计。首先，对湿度检测技术的应用领域和发展状况做了简单的介绍，同时，列举了目前湿度检测所常用方法以及各自所具有的特点。本文重点在于对该系统的硬件和软件设计。在硬件设计过程中，详细介绍了各部分电路的功能和特点。接下来，对系统中所用的湿度传感器HM1500和A/D转换芯片TLC1549作了简单的介绍。在软件设计过程中，绘制了各个程序模块的流程图，详细介绍了各个模块的作用。经过对程序反复的修改，完善了软件系统。最后，完成了对整个系统的设计。本系统具有灵敏度高、反映时间短等特点，并且具有智能化、可编程、小型便携等优点，相信本系统具有广泛的应用领域。温度、湿度是工农业生产的主要环境参数．对其进行适时准确的测量具有重要意义。利用单片机对温、湿度控制。具有控温、湿精度高、功能强、体积小、价格低，简单灵活等优点，很好的满足了工艺要求。本文介绍了利用AT89S52单片机进行温度和湿度的检测及其控制的智能化方法。为了更好地解决严寒地区供热温湿度检测的问题，设计了基于单总线技术的温湿度检测系统。介绍了系统的总体设计方案，并对单总线温湿度检测电路，通信电路等硬件设计，以及系统软件设计及流程进行了阐述。通过补偿前后的温湿度测试结果比较，表明该系统能够满足对温湿度要求比较高的场合。关键字：单片机，温湿度检测，硬件系统，软件系统目录第1章绪论1.1引言本章首先介绍了湿度这个物理量的基本知识，接下来介绍了湿度检测技术的应用领域，常见的湿度测量方法以及特点。同时，对湿度传感器的目前的发展状况以及湿度检测技术的发展趋势进行了简单的分析。最后，简单概括了本文所要做的工作内容。1.2湿度的基本概念湿度是表示空气中水蒸气的含量的物理量[1]，常用绝对湿度、相对湿度、露点等表示。所谓绝对湿度就是单位体积空气内所含水蒸气的质量，也就是指空气中水蒸气的密度。绝对湿度一般用一立方米空气中所含水蒸气的克数表示，即为Ha＝mV/V，式中，Ha表示绝对湿度值，mV为待测空气中水蒸气质量，V为待测空气的总体积。单位为g/。相对湿度是表示空气中实际所含水蒸气的分压()和同温度下饱和水蒸气的分压()的百分比，即HT＝(/)T×100％RH。通常，用RH％表示相对湿度。当温度和压力变化时，因饱和水蒸气变化，所以气体中的水蒸气压即使相同，其相对湿度也发生变化。日常生活中所说的空气湿度，实际上就是指相对湿度而言。温度高的气体，含水蒸气越多。若将其气体冷却，即使其中所含水蒸气量不变，相对湿度将逐渐增加，增到某一个温度时，相对湿度达100％，呈饱和状态，再冷却时，蒸气的一部分凝聚生成露，把这个温度称为露点温度。1.3湿度检测的应用领域人工气候室是在环境试验、科学研究（诸如种养殖、植保、组培、生物工程）等领域应用广泛的实验设备[1]。它能模拟自然界的各种气象条件，按照实验要求精确控制室内的温度、湿度、光照以及CO2等指标，复现各种气候环境。为研究不同物种的生长、发育、生理、生化过程创造了环境条件。因此，人工气候室广泛应用在科研、现代农业、医药、冶金、化工、林业、环境科学及生物遗传工程等领域。在人们的日常生活中，人们的居住空间也是一个人工环境。空气污染，直接威胁人们的身体健康；噪音污染，影响人的情绪、工作、休息、饮食，可以导致神经衰弱；温度过热、过冷，导致人的不适，耗费电能；空气过湿，将使人们感到沉闷和窒息；空气过燥，又会使人的口腔感到不适，甚至可能发生咽喉炎等疾病。如果自动控制这个最常见的空间，人的生活将更舒适。所以说，这是一个很有发展前途的课题，国内外学者已经进行了相关的研究[2]。本文也就其中最难测量的物理量——湿度进行研究。1.4常见的湿度检测方法及特点湿度测量从原理上划分有二、三十种之多。但湿度...
