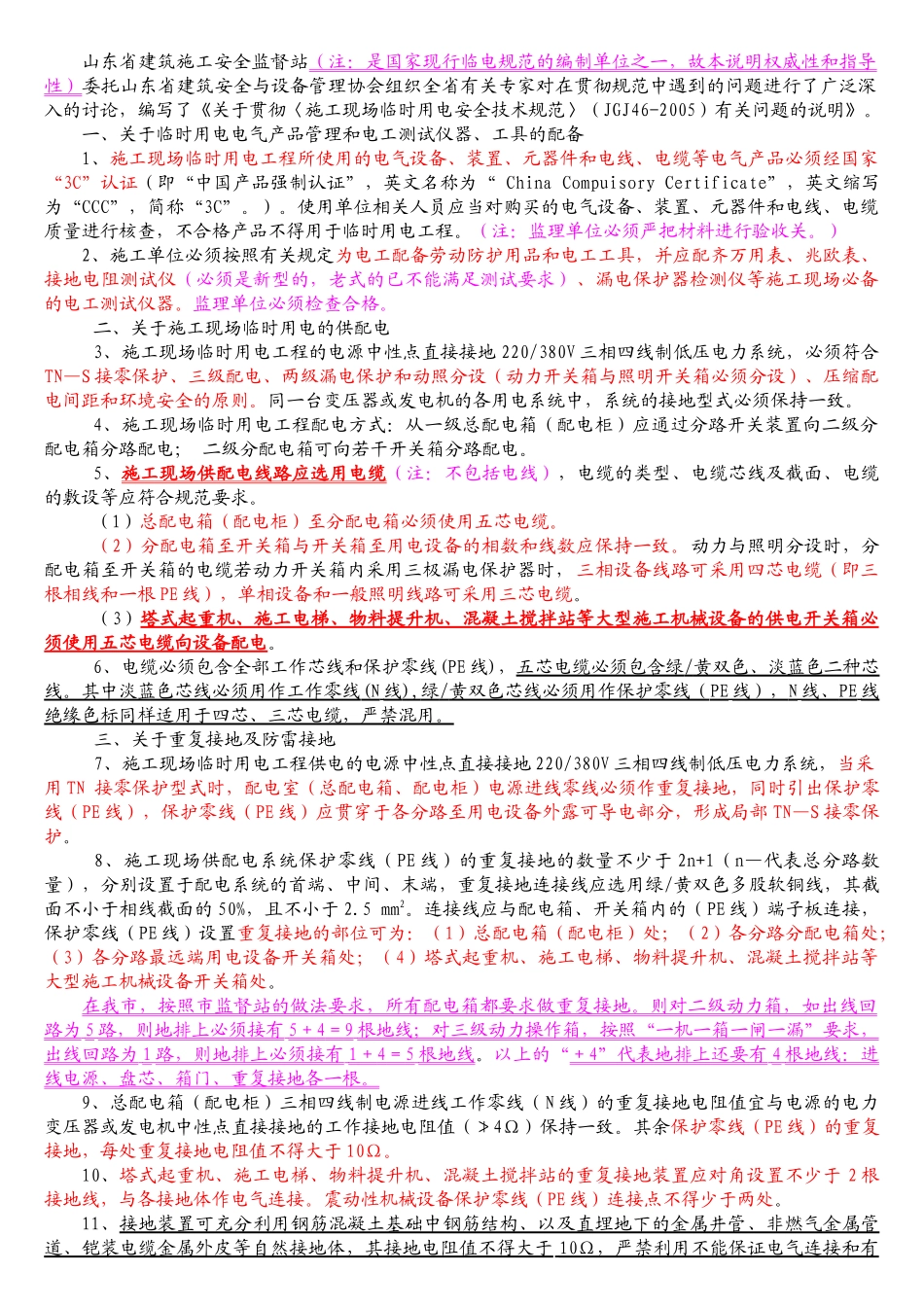

山东省建筑施工安全监督站（注：是国家现行临电规范的编制单位之一，故本说明权威性和指导性）委托山东省建筑安全与设备管理协会组织全省有关专家对在贯彻规范中遇到的问题进行了广泛深入的讨论，编写了《关于贯彻〈施工现场临时用电安全技术规范〉（JGJ46-2005）有关问题的说明》。一、关于临时用电电气产品管理和电工测试仪器、工具的配备1、施工现场临时用电工程所使用的电气设备、装置、元器件和电线、电缆等电气产品必须经国家“3C”认证（即“中国产品强制认证”，英文名称为“ChinaCompuisoryCertificate”，英文缩写为“CCC”，简称“3C”。）。使用单位相关人员应当对购买的电气设备、装置、元器件和电线、电缆质量进行核查，不合格产品不得用于临时用电工程。（注：监理单位必须严把材料进行验收关。）2、施工单位必须按照有关规定为电工配备劳动防护用品和电工工具，并应配齐万用表、兆欧表、接地电阻测试仪（必须是新型的，老式的已不能满足测试要求）、漏电保护器检测仪等施工现场必备的电工测试仪器。监理单位必须检查合格。二、关于施工现场临时用电的供配电3、施工现场临时用电工程的电源中性点直接接地220/380V三相四线制低压电力系统，必须符合TN—S接零保护、三级配电、两级漏电保护和动照分设（动力开关箱与照明开关箱必须分设）、压缩配电间距和环境安全的原则。同一台变压器或发电机的各用电系统中，系统的接地型式必须保持一致。4、施工现场临时用电工程配电方式：从一级总配电箱（配电柜）应通过分路开关装置向二级分配电箱分路配电；二级分配电箱可向若干开关箱分路配电。5、施工现场供配电线路应选用电缆（注：不包括电线），电缆的类型、电缆芯线及截面、电缆的敷设等应符合规范要求。（1）总配电箱（配电柜）至分配电箱必须使用五芯电缆。（2）分配电箱至开关箱与开关箱至用电设备的相数和线数应保持一致。动力与照明分设时，分配电箱至开关箱的电缆若动力开关箱内采用三极漏电保护器时，三相设备线路可采用四芯电缆（即三根相线和一根PE线），单相设备和一般照明线路可采用三芯电缆。（3）塔式起重机、施工电梯、物料提升机、混凝土搅拌站等大型施工机械设备的供电开关箱必须使用五芯电缆向设备配电。6、电缆必须包含全部工作芯线和保护零线(PE线)，五芯电缆必须包含绿/黄双色、淡蓝色二种芯线。其中淡蓝色芯线必须用作工作零线(N线),绿/黄双色芯线必须用作保护零线（PE线），N线、PE线绝缘色标同样适用于四芯、三芯电缆，严禁混用。三、关于重复接地及防雷接地7、施工现场临时用电工程供电的电源中性点直接接地220/380V三相四线制低压电力系统，当采用TN接零保护型式时，配电室（总配电箱、配电柜）电源进线零线必须作重复接地，同时引出保护零线（PE线），保护零线（PE线）应贯穿于各分路至用电设备外露可导电部分，形成局部TN—S接零保护。8、施工现场供配电系统保护零线（PE线）的重复接地的数量不少于2n+1（n—代表总分路数量），分别设置于配电系统的首端、中间、末端，重复接地连接线应选用绿/黄双色多股软铜线，其截面不小于相线截面的50%，且不小于2.5mm2。连接线应与配电箱、开关箱内的（PE线）端子板连接，保护零线（PE线）设置重复接地的部位可为：（1）总配电箱（配电柜）处；（2）各分路分配电箱处；（3）各分路最远端用电设备开关箱处；（4）塔式起重机、施工电梯、物料提升机、混凝土搅拌站等大型施工机械设备开关箱处。在我市，按照市监督站的做法要求，所有配电箱都要求做重复接地。则对二级动力箱，如出线回路为5路，则地排上必须接有5＋4＝9根地线；对三级动力操作箱，按照“一机一箱一闸一漏”要求，出线回路为1路，则地排上必须接有1＋4＝5根地线。以上的“＋4”代表地排上还要有4根地线：进线电源、盘芯、箱门、重复接地各一根。9、总配电箱（配电柜）三相四线制电源进线工作零线（N线）的重复接地电阻值宜与电源的电力变压器或发电机中性点直接接地的工作接地电阻值（≯4Ω）保持一致。其余保护零线（PE线）的重复接地，每处重复接地电阻值不得大于10Ω。10、塔式起重机、施工电梯、物料提升机、混凝土搅拌站的重复接地装置...
