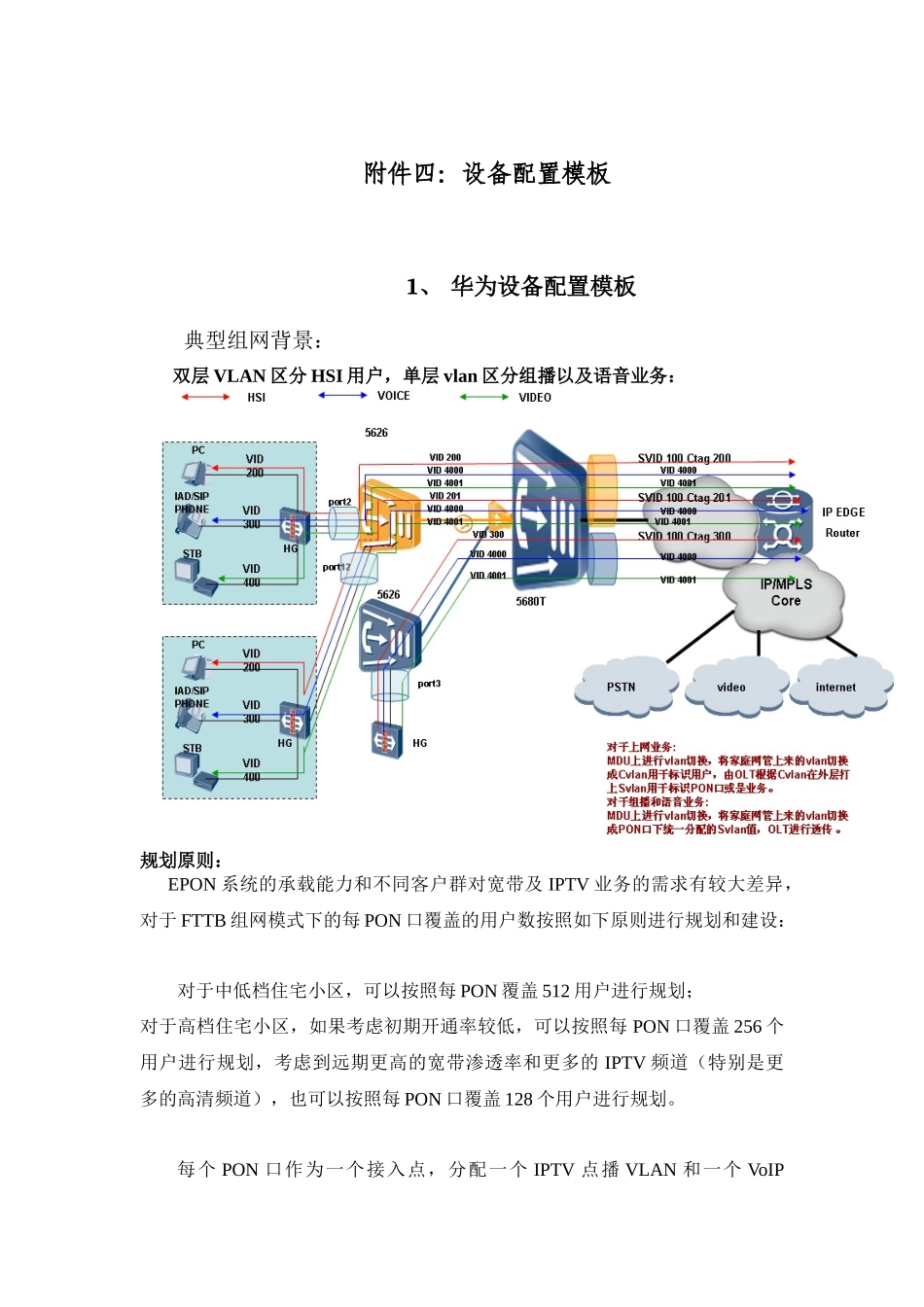

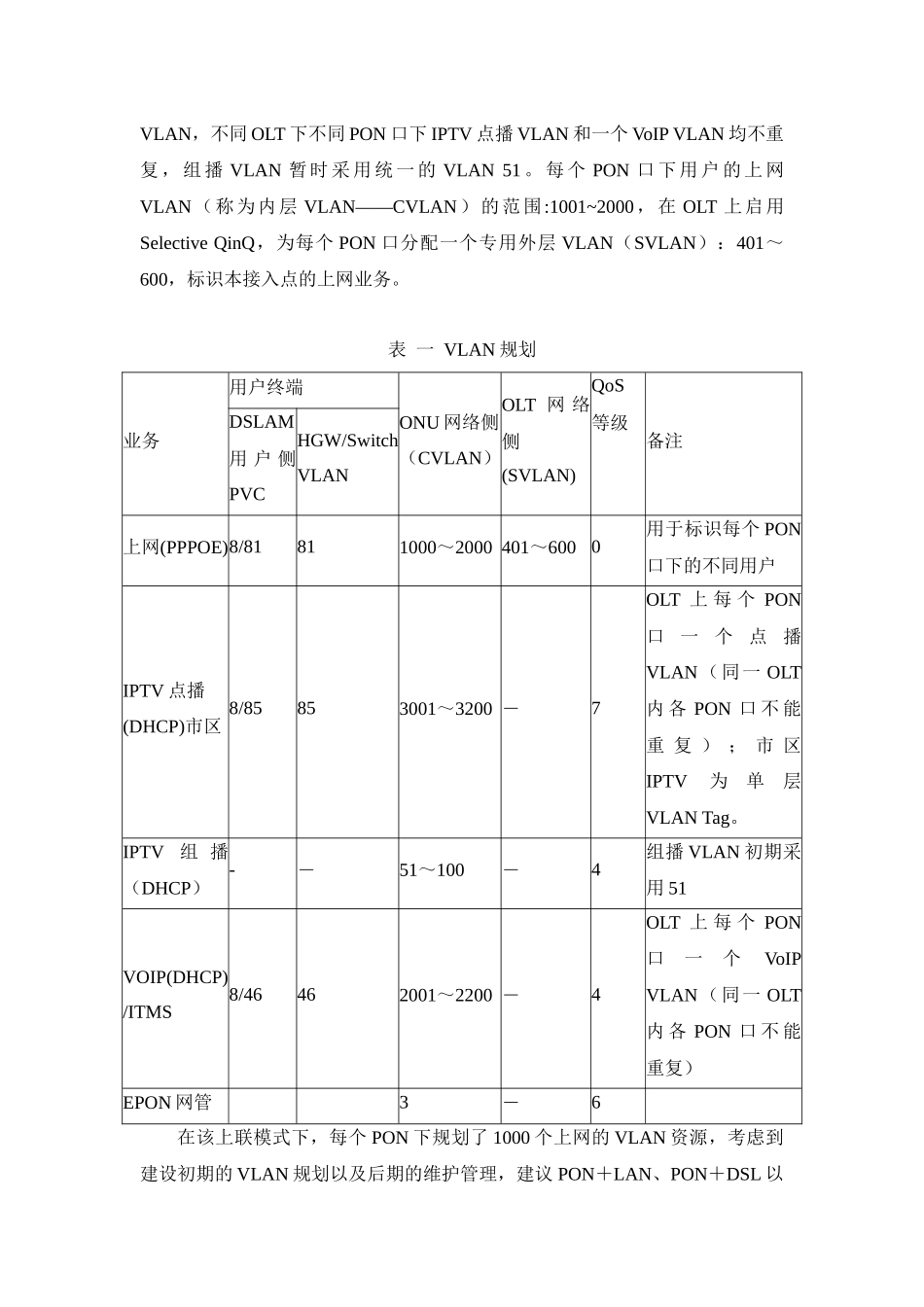

附件四：设备配置模板1、华为设备配置模板典型组网背景：双层VLAN区分HSI用户，单层vlan区分组播以及语音业务：规划原则：EPON系统的承载能力和不同客户群对宽带及IPTV业务的需求有较大差异，对于FTTB组网模式下的每PON口覆盖的用户数按照如下原则进行规划和建设：对于中低档住宅小区，可以按照每PON覆盖512用户进行规划；对于高档住宅小区，如果考虑初期开通率较低，可以按照每PON口覆盖256个用户进行规划，考虑到远期更高的宽带渗透率和更多的IPTV频道（特别是更多的高清频道），也可以按照每PON口覆盖128个用户进行规划。每个PON口作为一个接入点，分配一个IPTV点播VLAN和一个VoIPVLAN，不同OLT下不同PON口下IPTV点播VLAN和一个VoIPVLAN均不重复，组播VLAN暂时采用统一的VLAN51。每个PON口下用户的上网VLAN（称为内层VLAN――CVLAN）的范围:1001~2000，在OLT上启用SelectiveQinQ，为每个PON口分配一个专用外层VLAN（SVLAN）：401～600，标识本接入点的上网业务。表一VLAN规划业务用户终端ONU网络侧（CVLAN）OLT网络侧(SVLAN)QoS等级备注DSLAM用户侧PVCHGW/SwitchVLAN上网(PPPOE)8/81811000～2000401～6000用于标识每个PON口下的不同用户IPTV点播(DHCP)市区8/85853001～3200－7OLT上每个PON口一个点播VLAN（同一OLT内各PON口不能重复）；市区IPTV为单层VLANTag。IPTV组播（DHCP）-－51～100－4组播VLAN初期采用51VOIP(DHCP)/ITMS8/46462001～2200－4OLT上每个PON口一个VoIPVLAN（同一OLT内各PON口不能重复）EPON网管3－6在该上联模式下，每个PON下规划了1000个上网的VLAN资源，考虑到建设初期的VLAN规划以及后期的维护管理，建议PON＋LAN、PON＋DSL以及FTTH场景下均不在同一个PON口下混合组网。鉴于VLAN的连续性，如果一个PON口下采用PON＋LAN方式组网，则建议以24口的逻辑ONU为规划单位，为ONU的每个端口预留VLAN资源。对于采用PON＋DSL方式组网方式，建议按照MDU设备的实际容量规划PON口下VLAN。在一个PON口下，应采用相同容量（DSL线数）的MDU。下面以MA5680T下挂MA5620E和MA5606T为例对上述规划作配置说明。1.1OLT业务配置1.1.1数据业务配置1、网管数据配置：10.251.30.33长安锦厦1）基础数据配置：//添加Profile-ID=30用来支持MA5620EMA5680T(config)#ont-profileaddeponprofile-id3011//添加Profile-ID=40用来支持MA5610MA5680T(config)#ont-profileaddeponprofile-id4011//添加Profile-ID=21用来支持MA5606TMA5680T(config)#ont-profileaddeponprofile-id2111MA5680T(config)#interfaceepon0/15//进入EPON单板配置模式MA5680T(config-if-epon-0/15)#port0ont-auto-findenable//打开端口自动发现功能MA5680T(config-if-epon-0/15)#ontconfirm0ontid1mac-auth0018-8256-3E47profile-id30[cir102400dba-profile50]//[]为可选项//使用profile-id=30确认MAC=0018-8256-3E47的MA5620EMA5680T(config-if-epon-0/15)#ontconfirm0ontid3mac-auth0018-9999-5610profile-id40[cir102400dba-profile50]//[]为可选项//使用profile-id=30确认MAC=0018-9999-5610的MA5610MA5680T(config-if-epon-0/15)#ontconfirm0ontid2mac-auth0018-822A-F4F3profile-id21[cir102400dba-profile50]//[]为可选项//使用profile-id=21确认MAC=0018-822A-F4F3的MA5606TMA5680T(config-if-epon-0/15)port0tag-based-vlan//配置PON的模式为基于VLAN打标签2）配置MA5680T的带内网管数据MA5680T(config)#vlan3smartMA5680T(config)#portvlan30/200MA5680T(config)#interfacevlanif3MA5680T(config-if-vlanif3)#ipaddress192.168.100.1255.255.255.0MA5680T(config)#iproute-static0.0.0.00.0.0.0192.168.100.2543）配置MDU的带内网管数据MA5680T(config)#service-portvlan3epon0/15/0ont1multi-serviceuser-vlan3//配置针对MA5620E的带内网管的业务流MA5680T(config)#service-portvlan3epon0/15/0ont3multi-serviceuser-vlan3//配置针对MA5610的带内网管的业务流MA5680T(config)#service-portvlan3epon0/15/0ont2multi-serviceuser-vlan3//配置针对MA5606T的带内网管的业务流MA5680T(config)#interfaceepon0/15M...
