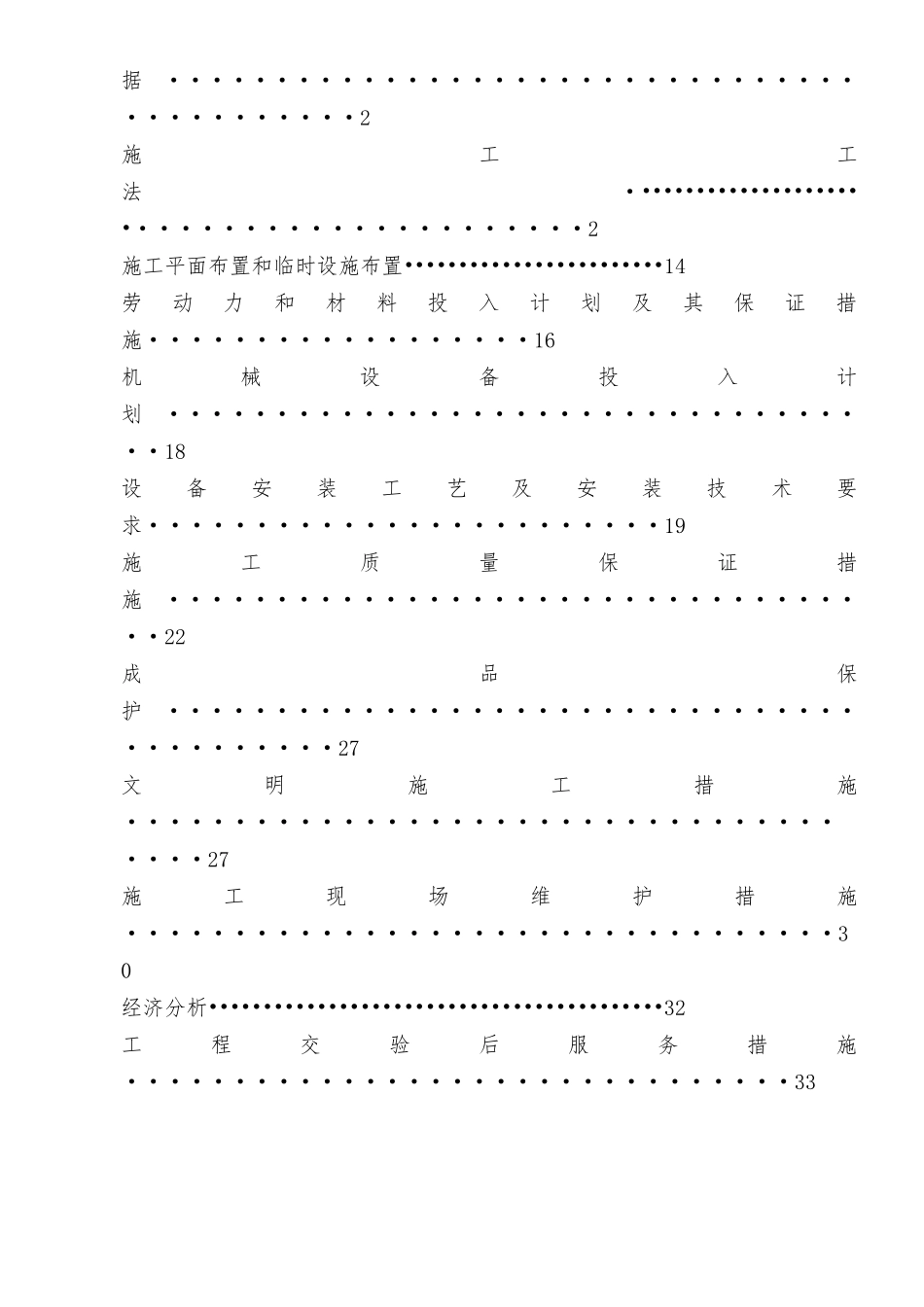

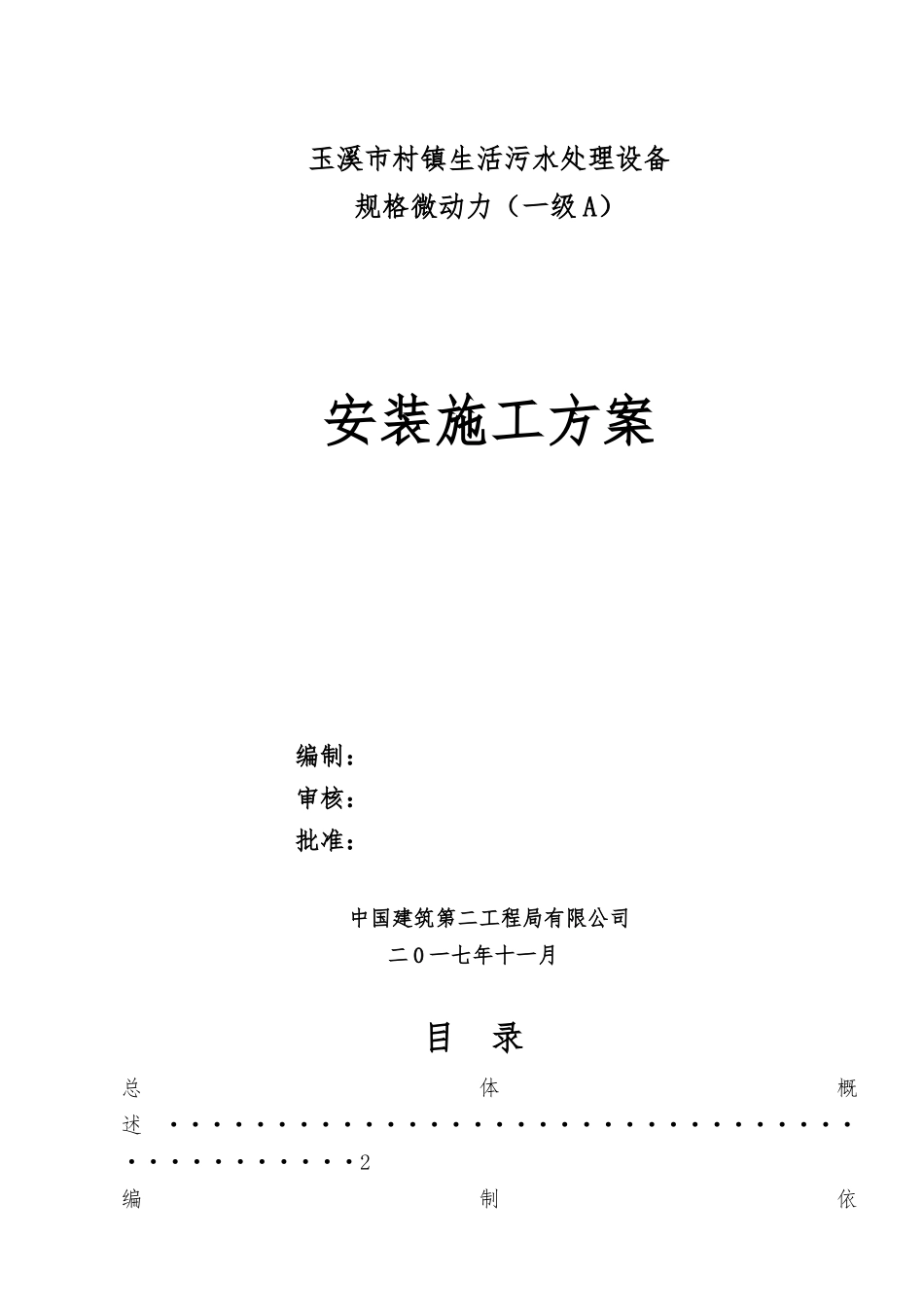

玉溪市村镇生活污水处理设备规格微动力（一级A）安装施工方案编制：审核：批准：中国建筑第二工程局有限公司二0一七年十一月目录总体概述···········································2编制依据···········································2施工工法·•••••••••••••••••••••·····················2施工平面布置和临时设施布置••••••••••••••••••••••••14劳动力和材料投入计划及其保证措施··················16机械设备投入计划··································18设备安装工艺及安装技术要求························19施工质量保证措施··································22成品保护··········································27文明施工措施·····································27施工现场维护措施·································30经济分析••••••••••••••••••••••••••••••••••••••••••32工程交验后服务措施·······························33一、总体概述工程名称：玉溪市村镇生活污水处理设备安装工程。建设地点：玉溪市小营村、鸡窝村等十二个村镇建设模式：地面集装箱式一体化设备质量标准：国家施工质量验收规范合格标准。施工范围：1、污水处理一体化设备安装基础砌筑2、污水处理一体化设备安装3、电力线路接入及设备调试二、编制依据1、中国建筑第二工程局有限公司招标函。2、中国建筑第二工程局有限公司提供的土建、安装施工图纸。3、设备安装工程施工及验收规范GB50274-98。三、施工工法1特点1.1本工法包括整套污水处理专用机械设备的安装施工技术。其中，有牵引式格栅除污机安装、转碟曝气机安装、全桥刮泥机安装、砂水分离机安装、一体化脱水机安装。1.2各专用机械设备的安装工艺比较简单，操作方便，容易保证工程质量。2适用范围本工法适应于10万吨／日以下，采用氧气沟曝气技术的污水处理厂工程主要设备安装。3工艺原理利用不同的施工技术和施工机械完成整套污水处理专用设备的安装，形成新的污水处理体系，以满足人们改善地区生态环境的需求。4工艺流程及操作要点4.1设备施工工艺流程图4.2操作要点4.2.1设备安装前的准备工作1）设备基础工程验收(1)设备基础的位置、几何尺寸要符合施工图纸；施工质量要求要符合现行国家标准《混凝土结构工程施工质量验收规范》的规定；要有验收资料和施工记录。在设备安装前，应按规范中的允许偏差对设备基础位置和几何尺寸进行复检。(2)设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表面应平整。(3)地脚螺栓预留孔中应垂直，无偏斜；地脚螺栓任一部分离孔壁的距离应大于15mm：地脚螺栓底端不应碰孔底。(4)需要预压的基础，应预压合格并应有预压沉降记录。2）设备开箱验收(1)设备开箱应按下列要求进行检查，并应作出记录：箱号、箱数以及包装情况；设备的名称、型号和规格；装箱清单、设备技术文件、资料及专甩工具；设备有无缺损件，表面有无损坏和锈蚀等；其他需要记录的情况。(2)设备及其零、部件和专用工具，均应妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失。3）设备安装前的条件(1)对临时建筑、运输道路、水源、电源、蒸汽、压缩空气照明、消防设施、主要材料和机具及劳动力等，应有充分准备，并做出合理安排。(2)其厂房屋面、外墙、门窗和内部粉刷等工程应基本完工，当必须与安装配合施工时，有关的基础地坪、沟道等工程已完工，其混凝土强度不应低于设计强度的75％；安装施工地点及附近的建筑材料、泥土、杂物等，应清除干净。(3)当设备安装工序...
