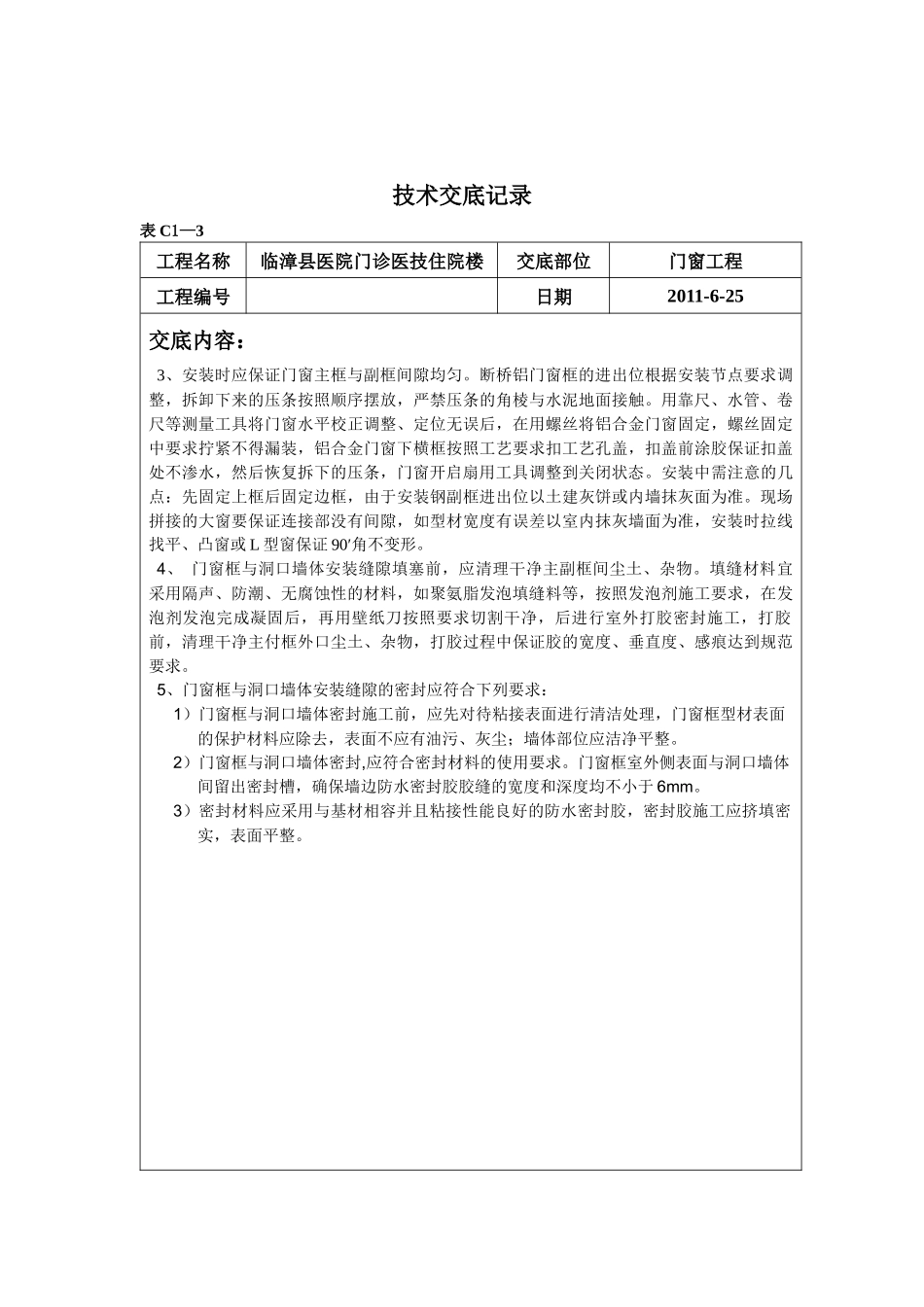

技术交底记录表C1—3工程名称临漳县医院门诊医技住院楼交底部位门窗工程工程编号日期2011-6-25交底内容：一、施工准备：1、门窗数量及规格见门窗表及门窗详图，外窗为断桥铝合金建筑节能门窗，开启扇均加窗纱。2、门窗表中尺寸均为洞口尺寸，生产厂商在制作前应现场测量准确，并根据不同装饰面层，进行门窗尺寸的确定。3、建筑外门窗应满足相应国家标准规范的强度、抗风、抗渗等综合性能指标。4、门窗应根据设计图纸要求由生产厂商提供材料、材质、规格和节点详图，供建设单位和设计单位认可后方能生产施工。5、门窗玻璃图纸注明外，内门窗玻璃为6厚净白片，卫生间浴室及更衣室门上玻璃为6厚磨砂玻璃（压花玻璃或镀膜玻璃），外门窗为6厚双层中空玻璃，玻璃组合为6+12+6，中间空气层12mm厚，防火玻璃符合相应耐火极限的防火玻璃，除首层及外侧有屋面、阳台、露台的窗户外，落地窗距室内地面900mm以下内层玻璃为安全玻璃。6、一般断桥铝门窗五金均按标准图规定配齐，选用中档水平，门锁选用中档门锁，由建设单位与设计单位看样确定。二、作业条件：1、结构质量经验收达到合格标准，工种之间办理交接手续。2、按图示尺寸弹好窗中线，并弹好+50cm水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题一提前剔凿处理。三、施工工艺：断桥铝门窗安装施工工艺：门窗到现场材料检验→钢副框安装→主框安装→玻璃安装→成品保护→交验（一）、钢副框安装1、安装前检查安装用水管、靠尺、卷尺等测量工器具是否精确能不能满足安装要求。安全带、安全绳、安全帽的佩带，佩带前检查有无断裂、老化现象、佩带后检查是否规范、牢固。施工电器用具必须符合规定要求。现场安装、焊接用电必须按照总包或监理要求操作。2、检查钢副框规格、尺寸、窗号是否符合要求，钢副框规格、焊接点、表面处理、胀管安装孔按以下要求施工：技术负责人：交底人：接交人：技术交底记录表C1—3工程名称临漳县医院门诊医技住院楼交底部位门窗工程工程编号日期2011-6-25交底内容：1）门窗副框安装应采用规格为20*40*2方钢管，焊接点及表面应刷防锈漆两遍，用圆8铁胀管固定在门窗洞口上。2）钢副框上的连接件在钢副框四角各一对用胀管与主体结构连接，连接件距副框端部距离为50~100mm，中间钢副框与主体结构的连接件间距应≤600mm。3、根据总包提供的+50cm线、建筑轴线、灰饼或抹灰墙面放出安装钢副框所需的水平线、窗中线、进出位线。4、把钢副框放入洞口，调整钢副框的水平度、垂直度，用木楔定位、塞紧（临时楔紧固定时，不得使门窗框型材变形和损坏）然后固定钢副框。安装过程中注意钢副框的横平、竖直，注意副框面不能出现凹凸现象。本工程钢副框安装采用“先塞口”胀管安装，下口一定要根据施工防水接点要求做好防水处理工作。钢副框外口为保温板，要求安装铁件时铁件弯曲不能超越钢副框立面。当钢副框与墙体固定时，先固定上框后固定边框。5、副框安装无误后，副框与墙体之间的间隙由窗副框安装人员用聚氨酯发泡填充。发泡剂填充前，清理干净填充部位的尘土、水泥渣块，保证发泡剂的粘接强度。施工时根据发泡剂、发泡枪使用要求操作，佩戴好相关劳保用品。保证发泡剂连续、密实、无遗漏．附框安装后将拆卸下的防护栏恢复，以免造成危险。（二）、主框安装1、断桥铝窗进场后，整齐有序的摆放在总包指定的存放处。在卸车和搬运的过程中要轻拿轻放，防止摔伤、划伤。对异形窗或需现场组装的窗需特别保护存放以免变形、丢失、损坏。结合公司发货单，将门窗、配件、胶条数量核对无误后签证确认。2、门窗洞口内外土建施工全部完成，具备门窗安装条件后，可以进行铝合金门窗安装。安装前根剧公司提供的设计图纸、检查门窗的规格、尺寸、开启方向及组合件、附件，并对其外形及平整度检查校正，合格后方可安装，且门窗框与洞口墙体的连接固定应符合下列要求：1）门窗框与钢副框的连接宜采用M6*50螺钉穿透门窗框型材固定连接，紧固件宜置于门窗框型材的室内外中心线上，且必须在固定点处采取密封防水措施。2）固定点的数量与位置应根据断桥铝窗的尺寸、荷载、重量的大小和不同开启形式、着力点等情况合理布置...
