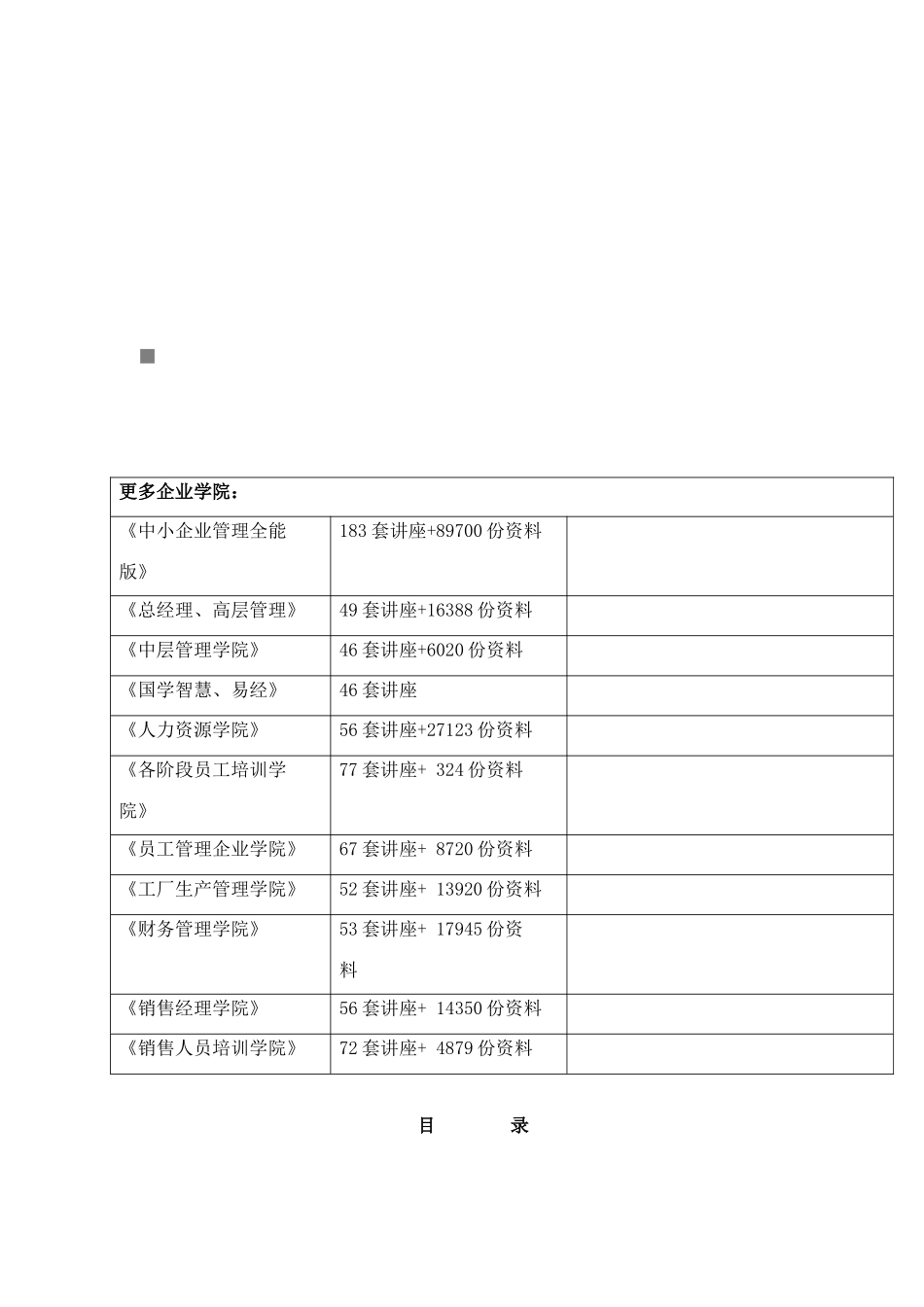

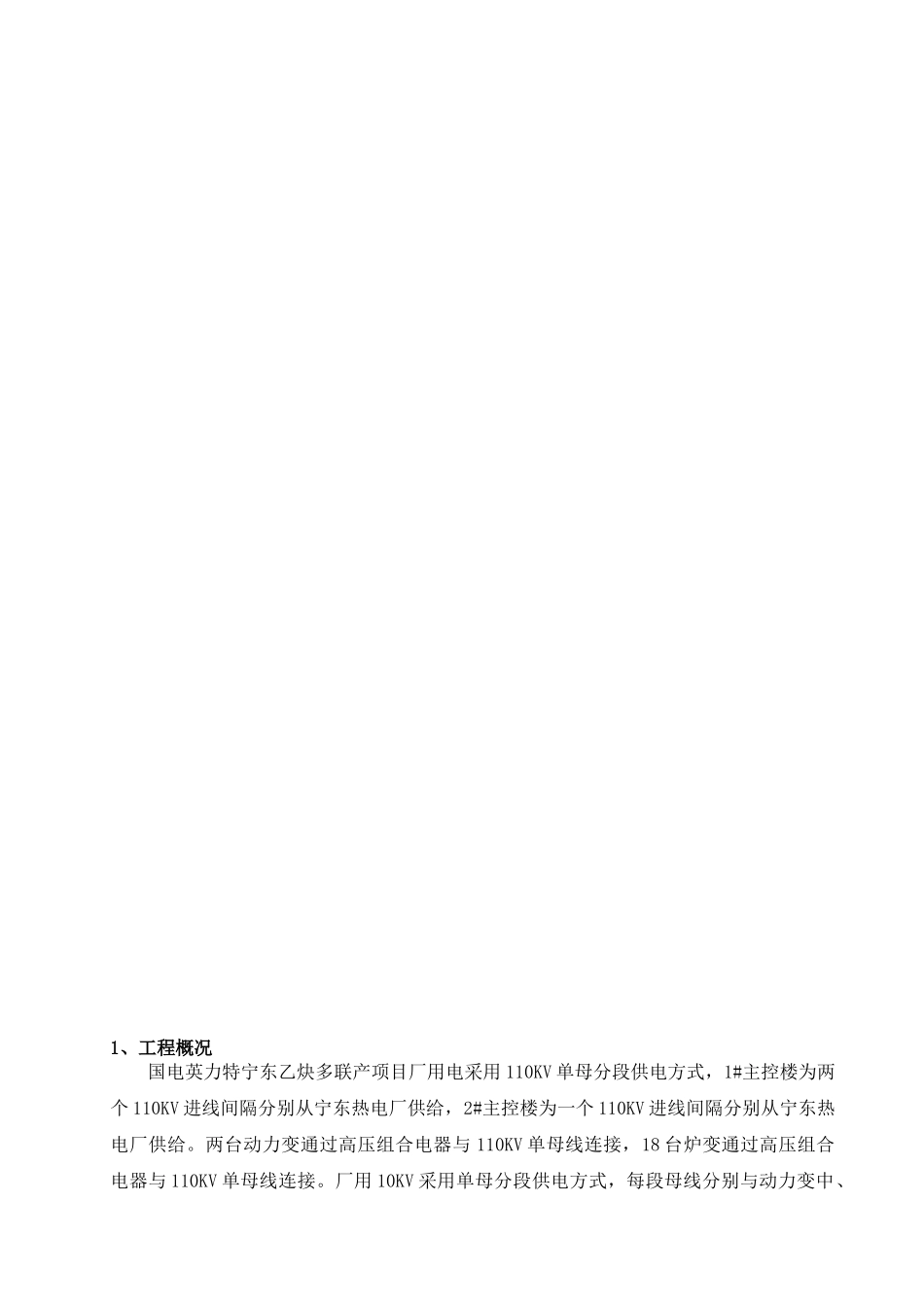

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料目录1、工程概况国电英力特宁东乙炔多联产项目厂用电采用110KV单母分段供电方式，1#主控楼为两个110KV进线间隔分别从宁东热电厂供给，2#主控楼为一个110KV进线间隔分别从宁东热电厂供给。两台动力变通过高压组合电器与110KV单母线连接，18台炉变通过高压组合电器与110KV单母线连接。厂用10KV采用单母分段供电方式，每段母线分别与动力变中、开始施工准备盘上设备检查安装基础型钢安装柜体就位与找正柜体固定结束低压侧连接。厂用35KV采用单母分段供电方式，每段与变压器低压侧连接。10KV母线设计2套电容补偿装置，提高供电效率。10KV、35KV盘柜布置在1#、2#主车间控制楼0米。厂用低压配电系统分别通过10KV/400V干式变压器供给，低压配电室布置在每个车间内部。2、编制依据2.1《电力建设安全工作规程》DL/5009.1--20022.2《火电施工质量检验及评定标准》电气装置篇DL/T5161—20062.3《施工现场临时用电安全技术规范》（JGJ46-2005）2.4《建筑施工安全检查标准》JGJ59-992.5《石油化工施工安全技术规程》GB50484-20082.6《电气装置安装工程高压电气施工及验收规范》GB50148-20102.7《电气装置安装工程旋转电机施工及验收规范》GB50170-20062.8《电气装置安装工程母线装置施工及验收规范》GBD50149-902.9《电力建设安全健康与环境管理工作规定》国家电力公司2002.01.21；2.10《电气装置安装工程盘、柜及二次回路接线施工及验收规范》2.11《国电英力特宁东乙炔多联产项目工程电气部分施工图纸》3、施工安装工程量序号名称型号及规范单位数量备注11#车间高压盘柜1m*2.2m*1.5m面3322#车间10KV母线桥TMY-3*2(120*10)套23电容补偿装置TBB10-3000Kvar套24复合绝缘母线HFM-T\Q-10-3150米30052#车间高压盘柜1m*2.2m*1.5m面1662#车间10KV母线桥TMY-3(80*10)套17微机监控保护装置套148低压盘柜安装面1129干式变压器台134、作业流程与方法4.1高低压柜安装作业流程图4.2高低压盘柜安装方法4.2.1施工应具备的条件4.2.1.1相应的土建工程已完成交安验收工作，屋顶、楼板施工完毕，不得渗漏，门窗安装完毕；设备已到货并运达现场开箱验收；4.2.1.2盘柜就位前室内地面二次抹面工作完毕，室内沟道无积水、杂物；4.2.1.3预埋件及预埋孔符合设计要求，预埋件应牢固。4.2.2施工准备4.2.2.1施工工器具准备：电焊机切割机磨光机手枪钻经纬仪水平尺圆锉板锉手锤扳手直角尺卷尺线坠等。施工人员的组织：施工负责人1人、技术负责人1人、安全监督1人、电气高压安装工人5人、起重工2人、操作工10人、架工6人、高压焊工1人。4.2.2.2检查到货尺寸与设计安装是否一致。4.2.2.3准备盘柜就位用的螺栓及工器具。4.2.2.4熟悉图纸，确定设备型号及安装位置。4.2.2.5人员的培训及技术交底：技术组织人员学习《规程规范》、《质量验评标准》、《作业指导书》，熟悉相应图纸，对施工人员进行详细的安全和技术交底并签字，掌握施工要求、设计要求，掌握施工工艺和施工工序、方法。4.2.2.6开箱检查盘柜型号及安装尺寸与设计是否一致，如不一致及时联系设计进行处理。4.2.3高低压盘柜安装方法4.2.3.1基础槽钢的安装1）基础型钢必须经除锈、校直后进行盘柜底座的制作和安装2）根据施工图中所要求的材料型号及规格，并依据图纸中所标示的安装尺寸精确下料。要求采用切割机下料，严禁用电火焊切割。3）在安装位置附近较为平整的地面上，依据图纸中的安装尺寸，组装并焊接好基础槽钢门形框，焊接完后对各个焊缝进行打磨刨光。4）基础安装应以盘柜安装所在层面的最终地面标高为标准。电气固定式开关盘柜基础与地面标高差为10mm。5）底座点焊固定后，复查其位置与水平度，确认正...
