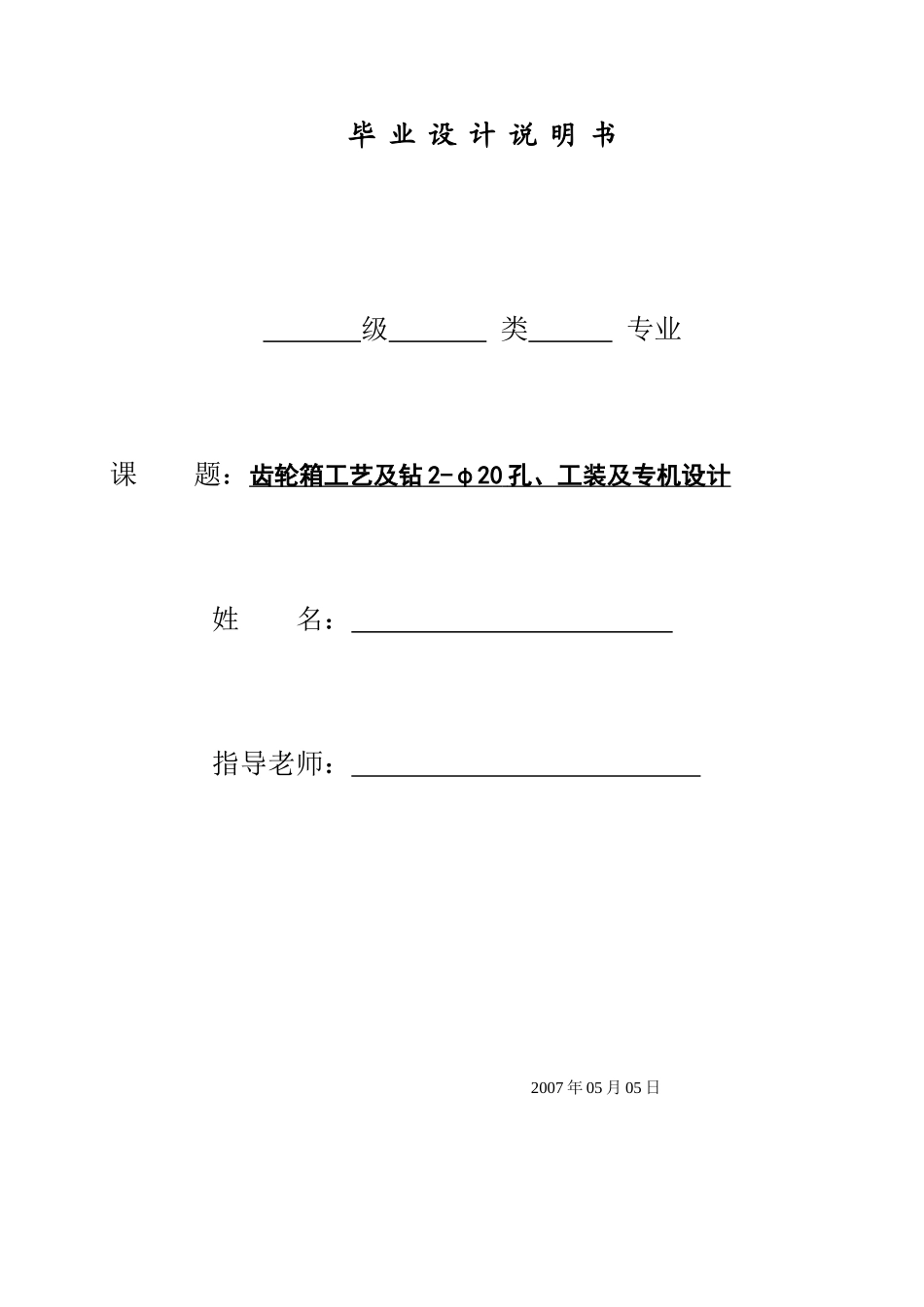

毕业设计说明书级类专业课题：齿轮箱工艺及钻2-φ20孔、工装及专机设计姓名：指导老师：2007年05月05日摘要本论文主要研究的是不规则零件在现代制造业中的广泛应用，那么保证此类零件的加工精度就显得尤为重要。本课题通过分析齿轮箱零件的结构特点和加工要求，用组合机床加工来达到多孔的加工目的,提高零件在大批量生产制造过程中的效率,同时制定了一套较为合理加工工艺规程，从而为保证该零件的加工精度将提供一种经济实用的夹具设备，具有一定的实用价值，在论文中会以研究零件的工艺规程开始着手设计最为适合的夹具，在不同的夹紧方案下进行比较，并且以平面加工为定位方法，通过夹紧力的计算和定位误差达到比较，选则最为恰当、最为合理的夹具设计方案，从而保证了被加工零件的精度以及工件在加工过程中定位的可靠和准确，夹具提供足够大的夹紧力以防止工件位移，工件在夹紧力的作用下形变小。从而使得夹具在装夹工件进行加工的过程中正真发挥其作用,提高劳动的生产效率、具备一定的实用价值。关键字：夹具装夹，组合机床，加工精度，二工位加工齿轮箱工艺及钻2-φ20孔、工装及专机设计引言在机床上加工工件时，为了保证工件在该工序所加工的表面能达到图纸上规定的尺寸及位置精度等技术要求，必须使得工件相对于刀具和机床占有正确的加工位置（即工件的定位），并把工件压紧夹牢，以便在加工过程中，工件受到切削力、离心力的作用及冲击、振动等影响时，能保持这个确定了的位置稳定不变（即工件的夹紧）。在机床上对工件进行定位和夹紧，称做装夹。一切能使工件在机床上实现定位和夹紧的工艺装置，一般称为机床夹具，简称夹具。机床夹具按专门化程度分通用夹具、专用夹具、可调整夹具、专门化拼装夹具和自用化生产用夹具。通用夹具是指已经标准化，且具有较大适用范围的夹具。它由专业厂生产供应，有的已作为机床附件与通用机床配套，这类夹具主要用于单件小批生产。专用夹具是根据零件工艺机械加工过程中的某一道工序而专门设计的夹具。由于不考虑通用性，故结构紧凑、操作方便。这类夹具可保证高的加工精度和生产率。但这类夹具的针对性很强，当交换产品或工艺时，一般都因无法使用而“报废”。可调整夹具，在当前多种小批量生产条件下，设计制造专用夹具的准备周期太长，且很不经济，但是，采用通用夹具又不能满足使用要求。采用可调整夹具则是改进工艺装备设计的一个发展方向。可调整夹具的特点是：加工完一种工件后，可调整或者更换个别零件，即可加工形状相似、尺寸和加工工艺相近的多种工件。这类夹具又可分为通用可调和专用可调甲具两类。通用可调夹具加工对象不是很确定，适用范围较大；专用夹具常称成组夹具，一般配合成组技术，专门为成组加工某组零件而设计的，它是在专用夹具的基础上，通过更换和调整个别元件，来适应组内不同零件加工要求。加工对象明确，结构紧凑。专门化拼装夹具，这类夹具是针对某工件某工序加工要求，由事先制造好的通用性较强的标准元件和部件拼装而成，只要有足够种类和数量的标准元件和部件，就可拼装成各式各样的夹具。自动化生产用夹具，主要有自动线夹具和数控机床夹具，前者和一般专用夹具相似，后者除担负工件的安装任务外，还随工件一起从一个工位输送到下一个工位。一个多工位自动线上有许多相同的随行的夹具。夹具发展的趋势：夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。1机床夹具概述1.1机床夹具的作用及其分类1．机床夹具的作用夹具是机械加工中的一种工艺设备，它在机械加工中起着十分重要的作用，主要有以下的几个方面。1）便于工件的正确定位，以保证加工精度工件装夹在夹具上后，工件上各有关的几何元素（点、线、面）之间的相互位置精度在一定程度上就由夹具保证。当夹具在机床上正确定位及固定以后，工件在夹具中又得到正确定位并被夹紧，这样就保证了再加工过程中“同批”工件对刀具和机床保持确定的相对位置，使加工得以顺利进行。2）提高劳动生产效率和降低加工成本采用夹具以后，可以省去即十分...
